2MP全局快门USB摄像头模组结构设计

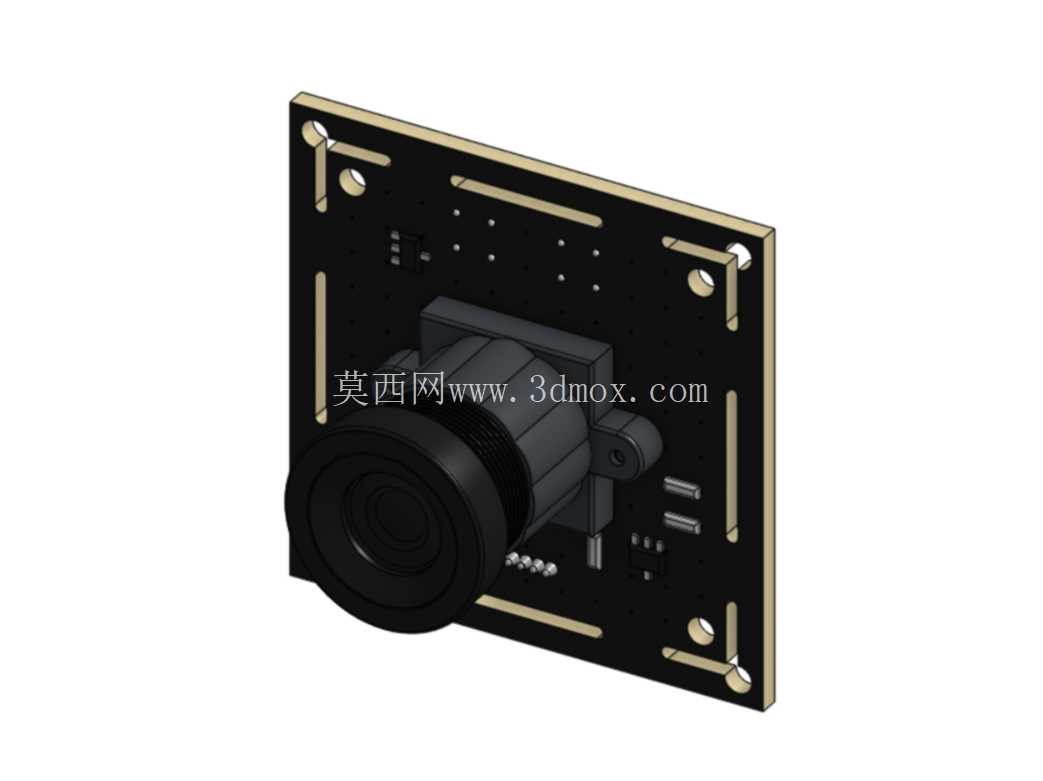

　　在工业视觉检测、高速运动物体抓拍、嵌入式视觉采集等场景中，普通卷帘快门摄像头容易出现运动畸变、拖影问题，无法满足高速产线检测、无人机航拍防抖、机器人视觉定位这类对成像时序一致性要求高的需求，这款2MP分辨率的USB摄像头模组，正是针对这类场景做的结构与功能适配设计。从结构布局来看，模组采用方形PCB作为承载基底，板体四角预留了标准安装孔位，孔位间距匹配主流视觉设备的安装孔距规范，不需要额外做转接板就能直接固定在设备机架、机械臂末端或者嵌入式设备外壳内部，安装时只需要匹配对应规格的铜柱或者螺丝即可，不会和周边的电路、结构件产生干涉。

　　镜头部分采用突出式安装设计，镜头座直接焊接固定在PCB正面中心位置，镜头光学中心和PCB板的几何中心保持同轴，安装后不需要额外调整光轴偏移量，能减少视觉系统标定的工作量。镜头外围预留了足够的调焦操作空间，不需要拆解设备外壳就能手动旋转镜头调整焦距，适配不同工作距离的采集需求。PCB板上的元器件布局做了分层规划，电源管理芯片、接口电路、存储元件都布置在镜头座的侧方空余区域，避开了镜头的光路遮挡范围，同时元器件的高度都控制在镜头座高度以下，不会在成像画面边缘形成暗角。接口采用标准USB焊盘设计，可以根据实际使用需求焊接直插或者卧式USB插座，也可以直接引出排线连接到主控板，适配不同设备的内部走线空间。

　　功能层面，这款模组搭载全局快门传感器，在60fps的采集帧率下可以输出1600×1200分辨率的图像，拍摄高速运动的工件时不会出现卷帘快门带来的果冻效应，能精准捕捉到产线上快速移动的产品外观缺陷、定位标记位置，也能适配高速移动机器人的实时视觉导航需求。模组的电路设计做了抗干扰处理，PCB板上的走线避开了高频信号区域，在工业现场复杂的电磁环境下也能稳定传输图像数据，不会出现花屏、断连的问题。从设计思路上，这款模组优先考虑了集成适配性，整体板型尺寸控制在紧凑范围内，既可以作为独立的视觉采集模块外接在设备上，也可以直接嵌入到智能门禁、扫码设备、工业相机外壳内部作为核心成像单元。

　　安装边界方面，板体厚度加上镜头总高度控制在常规小型视觉设备的内部空间阈值内，安装时只需要在设备面板上预留对应镜头通光孔即可，通光孔直径略大于镜头外径就能避免遮挡视场角，不需要额外设计复杂的镜头防护结构，常规的透明亚克力或者玻璃片就能满足前端防护需求。在实际选型使用时，结构工程师只需要根据自身设备的安装空间确认孔位匹配度，不需要对模组本身做二次结构修改，就能快速完成视觉采集部分的集成，能大幅缩短视觉类设备的研发周期，减少结构适配的工作量。模组的PCB板边缘做了圆角处理，安装时不会划伤设备内部的走线或者其他元器件，板上的固定孔做了金属化包边，多次拆装也不会出现孔位磨损导致的安装松动问题。镜头和镜头座之间采用螺纹连接配合阻尼胶，调整好焦距后不会因为设备运行的振动出现焦距偏移，能长期保持成像清晰度，减少后期设备维护的频次。
