RC模型用金属齿轮数字舵机结构设计

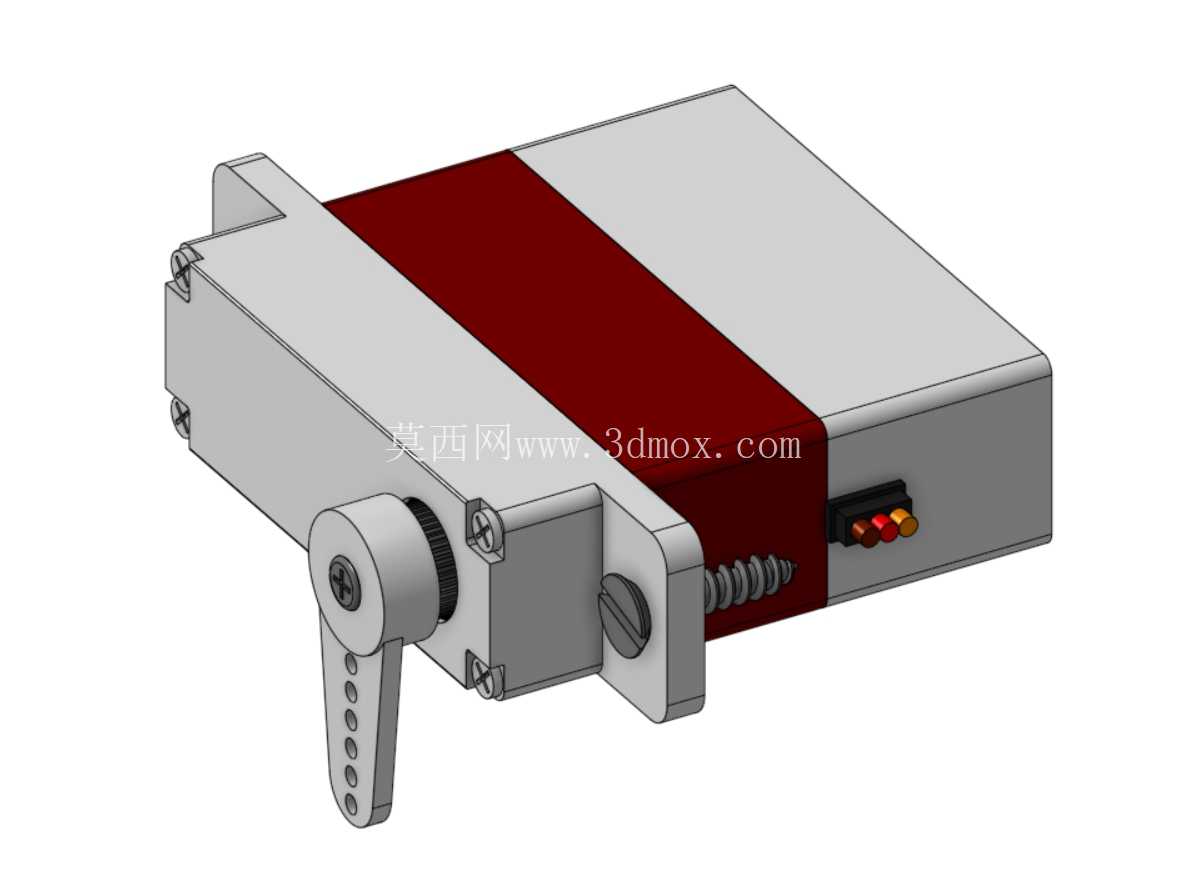

在航模、车模、船模等各类RC遥控模型的动力与动作执行体系中，舵机是直接决定操控精度与动作可靠性的核心执行部件，本次呈现的金属齿轮数字伺服结构，正是针对中小级别RC模型的动作控制需求开发的执行单元。不同于普通玩具级舵机采用塑料齿轮组的低成本方案，这款舵机的传动链路全部采用金属齿轮啮合设计，从根本上解决了大负载输出下齿轮崩齿、磨损过快的问题，能够在模型做急转、大角度舵面偏转、负重行走等动作时保持稳定的扭矩输出，不会因为瞬时负载冲击出现传动失效的情况。

从实际应用场景来看，这类舵机可适配固定翼航模的副翼、升降舵、方向舵控制，也可用于1:10及以下比例遥控车的转向机构、遥控船的舵面偏转控制，甚至在小型机器人关节、云台俯仰控制等非模型类的小型自动化执行场景中也能适配使用。其额定工作电压区间覆盖6.0-6.6V，能够直接匹配RC模型常用的镍氢电池组、2S锂电池BEC输出的供电规格，不需要额外加装调压模块，在模型整机布线时可以直接接入接收机的舵机通道取电与获取控制信号，大幅简化了整机的电路布局难度。

在结构设计思路上，这款舵机采用了行业通用的标准矩形壳体布局，壳体主体为工程塑料注塑成型，兼顾结构强度与轻量化需求，侧面预留的带孔安装耳是标准舵机的通用安装接口，安装孔位间距符合主流舵机的安装规范，用户在替换同规格舵机时不需要重新在模型机架上打孔，直接沿用原有安装位即可完成装配。输出轴采用金属齿盘搭配一字摇臂的结构，摇臂上预留了多个不同直径的连接孔位，可以根据舵机实际需要的动作行程、推拉负载大小选择合适的孔位安装连杆，调整舵机的输出力矩与动作角度的对应关系。

从安装边界尺寸来看，这款舵机的壳体长宽高尺寸符合标准微型舵机的尺寸规范，壳体侧面的安装耳突出于主体外壳，安装时需要在安装面上预留对应耳片的避让空间，输出轴的伸出长度匹配常规厚度的舵机摇臂，摇臂摆动的最大角度范围由内部电位器的行程限位决定，数字控制电路可以精准识别接收机发出的PWM控制信号，将信号转换为电机的转动角度，通过齿轮组减速后带动输出轴转动到指定位置，相比模拟舵机，数字电路的控制逻辑让舵机的定位精度更高，在受到外力干扰时的回中速度更快，不会出现模拟舵机常见的舵面抖动、定位漂移问题。

舵机尾部预留的三线接口是标准的舵机接线定义，分别对应电源正极、电源负极与信号输入线，接口的间距与市面上通用的杜邦接口匹配，用户可以根据实际布线长度需求更换不同长度的延长线，不需要对接口进行改装。壳体侧面的调节螺丝用于调整舵机的中位偏差，在装配完成后可以通过转动该螺丝微调输出轴的初始中位，确保舵机在控制信号处于中位时，舵面或者转向机构正好处于居中位置，避免出现模型操控时的方向偏差。内部的减速齿轮组经过齿形优化，啮合间隙控制在合理范围内，既不会因为间隙过大导致动作虚位，也不会因为间隙过小导致传动阻力过大、空载电流过高的问题，齿轮之间的润滑脂填充量经过匹配，在长期使用过程中不会因为温度变化出现润滑脂溢出污染壳体内部电路的情况。

在实际选型适配时，需要注意这款舵机的输出扭矩与工作电压直接相关，在6.6V供电下的堵转扭矩能够满足多数中小级别模型的动作需求，如果用于大负载的大比例模型场景，则需要选择更大尺寸的舵机型号。安装时需要确保固定螺丝的长度不会穿透壳体触碰内部的齿轮与电路结构，螺丝拧入深度控制在安装耳厚度的范围内即可，过长的螺丝可能会卡滞齿轮转动，甚至造成内部电路短路。摇臂与输出轴的固定需要使用自带的锁紧螺丝，确保在高频震动的模型使用场景下摇臂不会从输出轴上松脱，避免出现飞行或者行驶过程中动作失控的问题。
