RC模型用金属齿轮微型数字伺服舵机结构

在航模、车模、船模等各类RC遥控模型的运动控制场景中，舵机是直接决定动作执行精度与响应可靠性的核心执行部件，这款带金属齿轮组的微型数字伺服结构，正是针对小尺寸模型平台的紧凑安装需求开发的执行单元。不同于大扭矩工业伺服的重载设计取向，该舵机的设计全程围绕小空间内的动力传递精度、安装适配性、动作响应速度三个核心维度展开，从壳体结构到内部传动布局都做了针对性的优化。

从实际使用场景来看，这类微型数字舵机常被用于固定翼航模的舵面偏转控制、1:18及更小比例遥控车的转向与油门控制、小型仿生机器人的关节动作驱动、多旋翼无人机的云台微调机构等场景，这些场景普遍对部件的安装体积、重量、响应延迟有严苛要求，传统大尺寸模拟舵机不仅安装空间无法适配，模拟信号的控制延迟也会导致动作滞后，直接影响操控手感与动作精度。

该舵机的功能特性围绕RC场景的实际需求做了匹配：内部采用金属齿轮组替代传统塑料齿轮，在频繁正反转、冲击载荷的使用工况下，能有效避免齿轮崩齿、磨损虚位的问题，长期使用后的传动精度保持性远优于塑料齿轮结构；数字控制电路的加入，让舵机的死区范围更小，接收到控制信号后能快速定位到指定角度，不会出现模拟舵机常见的定位抖动、响应滞后问题，针对不同电压输入下的扭矩输出、转速特性做了匹配，能适配模型常用的锂电供电电压区间，不会因为电压波动出现扭矩不足或者转速异常的问题。

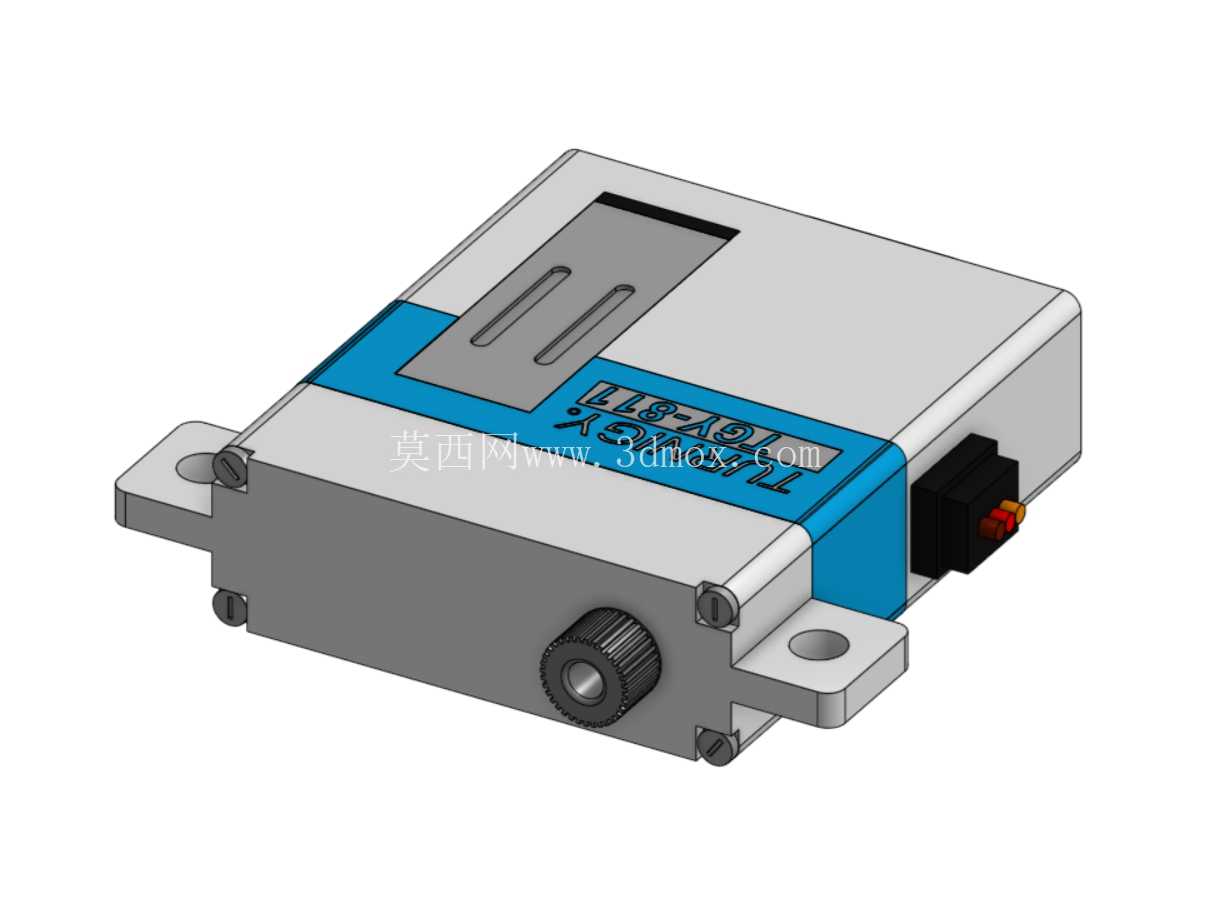

从设计思路层面拆解，整个舵机的结构布局做了高度集成化处理：外壳采用上下分体式结构，上部壳体预留了散热槽结构，能在舵机持续工作产生热量时，通过壳体表面的槽道增加散热面积，避免内部电机、电路长时间高温工作出现性能衰减；下部壳体集成了安装固定耳，两个带通孔的安装耳与壳体一体成型，安装孔的位置度公差控制在极小范围内，确保安装时能直接对准模型机架上的预装孔位，不需要额外修配调整；输出轴位置做了轴肩定位结构，齿轮组的各级传动比经过匹配，在有限的壳体空间内实现了扭矩放大，同时将输出轴的径向跳动控制在合理范围，避免带载时输出轴晃动导致的定位偏差；侧边的接线接口采用防呆设计，插针的排布对应标准舵机三线定义，安装时不会出现正负极接反的问题，接口旁的定位凸台能让插头插入后保持固定，模型剧烈震动时不会出现插头松脱的情况。

关于外形尺寸与安装边界，这款舵机采用微型化的方体外形设计，整体轮廓没有突出的冗余结构，能嵌入模型机架的预留凹槽内安装，不会额外占用模型的外部空间；两个安装耳的中心距符合微型舵机的通用安装尺寸规范，能直接替换同规格的其他型号舵机，不需要修改机架的安装孔位；输出轴的伸出长度、齿形规格匹配通用的舵机摇臂安装标准，市面上的标准金属摇臂、塑料摇臂都能直接安装使用，不需要额外定制连接件；壳体侧面的接线出口位置做了走线避让设计，插头插入后线缆可以顺着壳体侧面排布，不会因为线缆弯折导致安装干涉；整体重量控制在极低水平，安装在小型航模上不会额外增加过多飞行负载，能有效降低模型的动力消耗。

在结构细节处理上，壳体的合模面做了止口定位设计，上下壳体装配后能保证内部齿轮腔的密封精度，避免模型在户外使用时灰尘、水汽进入齿轮腔导致齿轮磨损加剧；齿轮组的各级传动轴都做了轴套定位，每一级齿轮的啮合间隙都经过匹配，既不会因为间隙过大出现传动虚位，也不会因为间隙过小导致传动阻力增大、空载电流过高；内部驱动电机的安装位做了减震缓冲结构，电机工作时的震动不会直接传递到壳体上，能有效降低舵机工作时的噪音，同时避免震动导致的电位器定位偏移；输出轴末端的位置检测电位器与输出轴同轴安装，能实时反馈输出轴的转动角度，形成闭环控制，确保角度定位的准确性。

从实际选型适配的角度来看，这款舵机的结构参数覆盖了绝大多数小型RC模型的使用需求，不管是需要快速响应的航模舵面控制，还是需要一定保持扭矩的车模转向机构，都能通过匹配对应的供电电压获得合适的输出特性；紧凑的外形设计让它也能被用于小型自动化装置的微动执行机构，比如小型物料分料机构的挡板控制、桌面级小设备的动作执行，只要安装空间符合尺寸边界要求，就能直接安装使用，不需要对结构做大幅修改。
