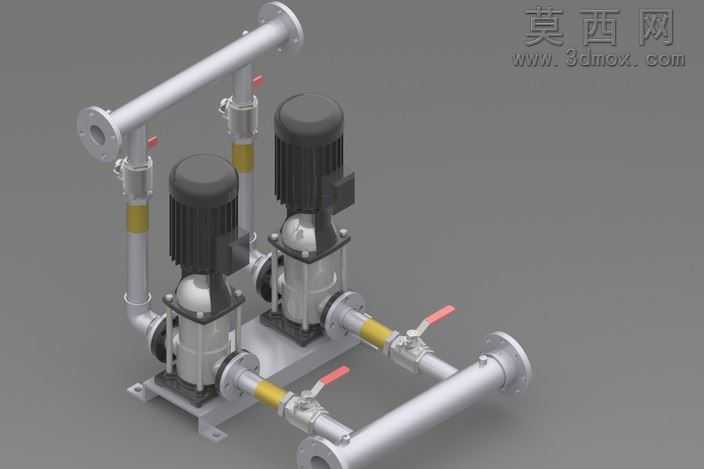

立式多级离心泵并联管路供水机组

本模型采用SolidWorks进行全参数化三维建模，完整还原了双泵并联立式多级供水机组的整体结构与细节特征。建模过程中首先搭建公共底座基准，采用对称布局完成两台立式多级离心泵的定位装配，泵体主体采用不锈钢金属材质参数设置，电机部分赋予哑光黑工程塑料与金属散热壳的复合材质，通过分层渲染区分泵筒的抛光金属质感与电机端盖的磨砂质感，还原真实工业设备的视觉效果。管路系统建模严格遵循流体输送逻辑，进水端与出水端均采用等径镀锌钢管设计，通过90度弯头、三通管件实现双泵的汇流与分流，管路接口处添加法兰连接结构，配套螺栓孔、密封面细节完整还原；每台泵的进出口位置均设置独立控制球阀，球阀手柄采用醒目的红色工程塑料材质，阀杆、球体部分做金属材质处理，管路中段设置黄色标识环段，用于区分管路功能分区。整体装配过程严格按照实际安装工艺添加配合约束，泵体与底座采用螺栓固定配合，管路与泵接口采用同轴心配合，阀门手柄设置可活动的旋转自由度，还原设备的可操作特性。渲染阶段采用工业产品展示级布光，通过主光源勾勒金属管路的高光轮廓，辅助光源弱化结构阴影，清晰展现泵组的层级结构：底部公共安装底座预留地脚安装孔，中部立式多级泵的叶轮段做分段式结构表达，上部立式电机的散热筋、接线盒细节完整呈现，进出水总管末端设置法兰连接端，可直接对接外部供水系统管网。设计思路围绕一用一备或并联增压的供水场景展开，双泵布局既可以实现单泵运行备用冗余，也可以双泵同时启动提升供水流量，管路阀门的配置可实现单泵检修时的管路切断，不影响另一台泵的正常运行，整体结构紧凑，安装占地面积小，适用于高层供水、工业循环水增压、水处理系统输送等场景，建模过程中所有标准件均采用参数化建模生成，可根据实际流量、扬程需求调整泵体功率、管路通径参数，具备较高的工程参考价值。
