螺旋输送机整机结构三维设计作品

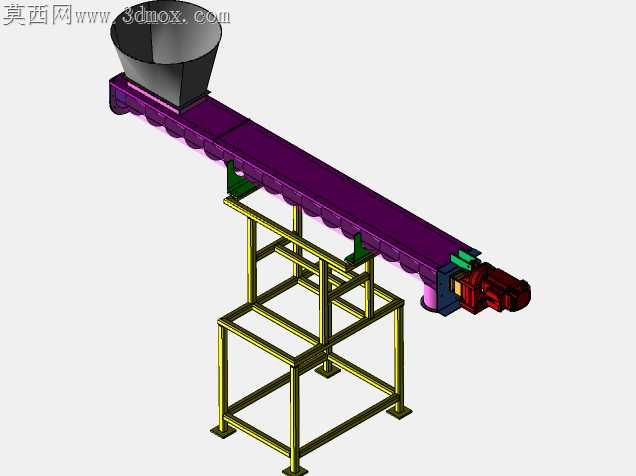

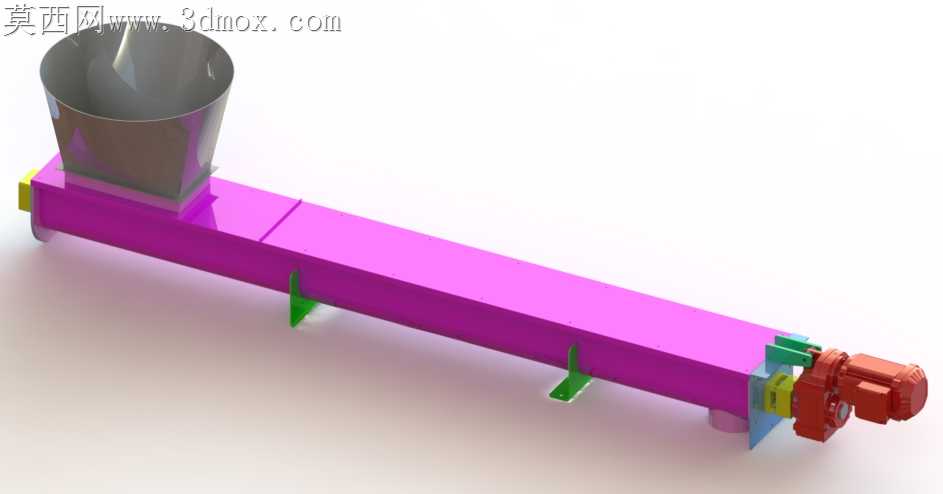

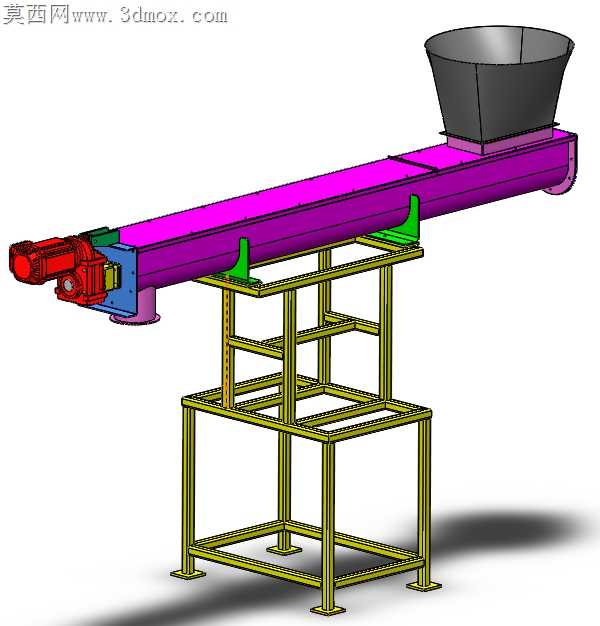

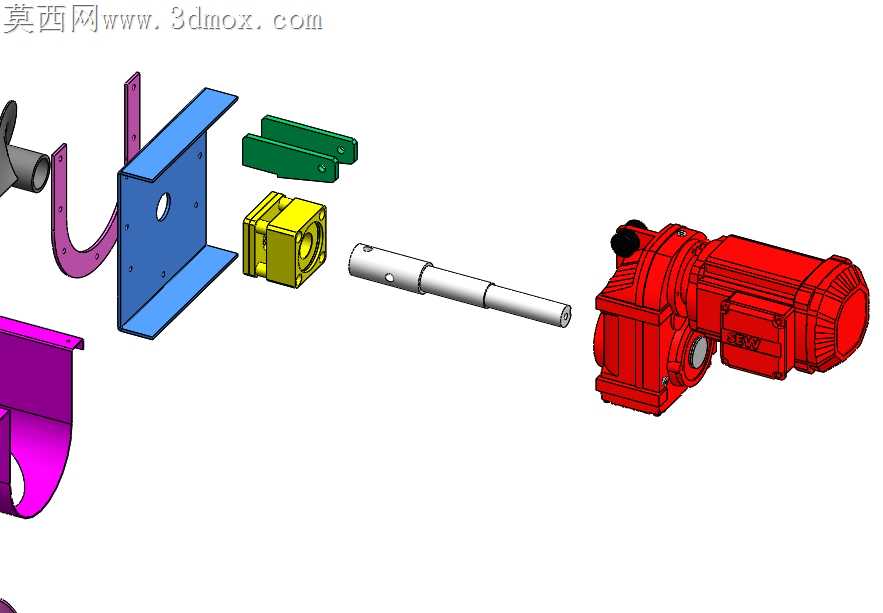

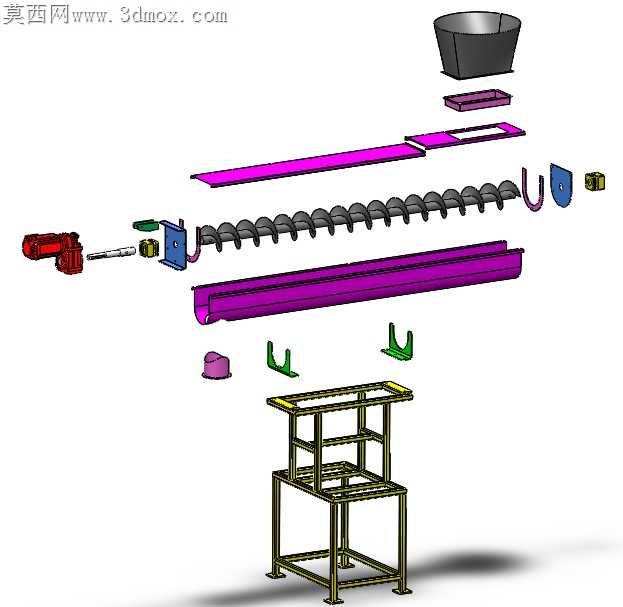

本作品为螺旋输送机的完整三维设计模型，采用三维建模软件完成全参数化构建，对设备各组成部件进行了独立建模与整体装配，完整还原了螺旋输送机的真实结构与装配逻辑。建模过程中严格遵循机械设计规范，对螺旋叶片、输送槽体、驱动单元、机架支撑、进料料斗等核心部件均按照实际生产尺寸进行1:1比例绘制，各部件间的装配约束完全符合机械装配公差要求，可直观呈现设备的装配关系与运行逻辑。模型渲染阶段针对不同部件赋予了差异化材质表现：驱动端的动力部件采用金属哑光红漆材质还原电机外观质感，螺旋叶片与输送槽体分别赋予金属加工面与紫色防护涂层材质，支撑机架采用方管焊接结构的金属原色材质，进料斗采用金属冲压件的深灰哑光材质，各支架、端盖、紧固件等小部件也分别匹配对应材质，整体渲染效果层次分明，可清晰区分不同功能部件。结构设计上，该螺旋输送机采用U型输送槽搭配连续螺旋叶片的经典结构，一端配置驱动装置带动螺旋轴转动，槽体上方设置进料斗承接待输送散状物料，槽体端部设置出料结构完成物料导出，底部采用方管焊接的双层机架作为支撑结构，保证设备运行时的结构稳定性，机架底部预留安装固定位，可满足现场安装固定需求。设计思路围绕散状物料的水平输送场景展开，整体尺寸控制在1.5m×1m×0.5m，属于小型固定式螺旋输送设备，适用于颗粒状、粉状散料的短距离输送作业，建模过程中对各部件的连接位置、传动配合、支撑强度均做了结构合理性验证，各部件可独立导出用于工程图绘制、生产加工参考或结构优化改进，完整的爆炸视图呈现可清晰展示每个零件的装配位置与装配顺序，便于理解设备的组成结构与拆装逻辑。
