可调节倾角两段式皮带输送设备结构

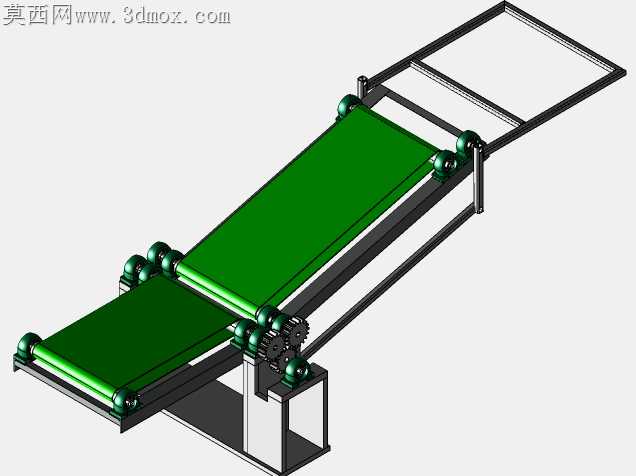

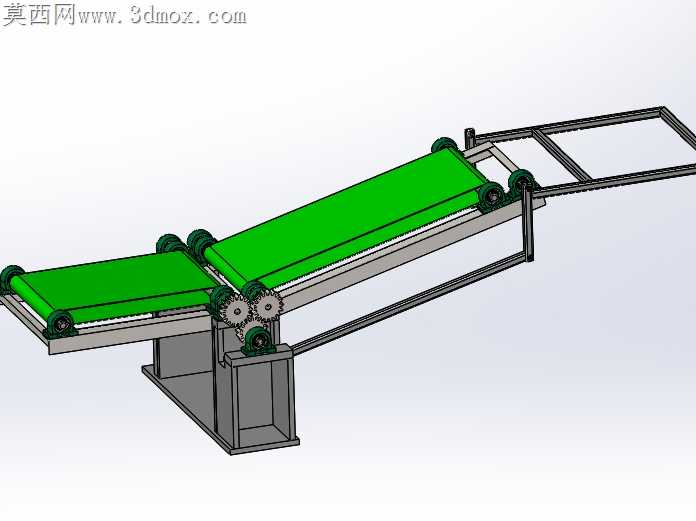

本作品为可调节倾角的两段式皮带输送机三维结构模型，采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械设计规范，所有零部件均按照实际加工装配逻辑完成配合约束，无冗余建模特征，无干涉错位问题，可直接用于结构验证、方案展示与教学参考。模型渲染阶段采用哑光金属材质模拟焊接机架的表面质感，为输送皮带赋予高饱和度的绿色哑光橡胶材质，传动齿轮、滚筒轴类零件则赋予光亮金属质感，通过合理的环境光与阴影设置，清晰呈现各部件的装配层次与结构细节，视觉辨识度高。结构设计上，模型采用两段独立皮带输送单元布局，下段输送单元水平固定于一体式焊接机架上，上段输送单元通过铰接结构与下段机架连接，可根据实际物料输送的高度需求调整倾斜角度，适配不同高差的物料转运场景；动力传递部分采用多组圆柱齿轮啮合传动结构，将动力同步传递至两段皮带的驱动滚筒，保证两段输送线的运行速度匹配，避免物料在两段输送衔接处出现卡顿、堆积问题；机架部分采用方管焊接成型的框架结构，底部设置封闭式安装基座，可容纳驱动电机与传动组件，同时为整体设备提供足够的结构刚度，避免设备运行过程中出现晃动变形；所有输送滚筒两端均配置安装轴承座，张紧结构预留调节余量，可在装配与后期维护时调整皮带张紧度，防止皮带打滑跑偏。设计思路围绕通用型物料转运场景展开，在保证结构强度与运行稳定性的前提下，简化了非核心的外观装饰结构，重点呈现可调倾角输送设备的核心传动逻辑、铰接调节结构与机架支撑形式，清晰展示了两段皮带衔接处的动力同步方案，能够帮助使用者快速理解这类可调输送设备的工作原理与装配关系，可作为非标输送设备设计的参考原型，也可用于机械原理教学的演示案例。
