家用台式胶囊浓缩咖啡机结构设计

　　这款台式浓缩咖啡机的三维结构设计，首先围绕家用桌面场景的使用边界展开，整机采用立式紧凑布局，横向占用台面宽度控制在180mm以内，前后纵深不超过320mm，整机高度控制在380mm区间，能够适配多数家庭厨房台面、办公室茶水间置物架的常规预留空间，安装摆放时无需额外预留后部散热间隙，侧面仅需预留20mm的操作空间即可满足日常开合、接水的操作需求。

　　从设备实际用途来看，该机型定位为单杯份意式浓缩咖啡制作设备，适配标准规格的咖啡胶囊，单次出液量控制在25-40ml区间，能够满足单人份浓缩咖啡、美式基底、拿铁基底的制作需求，相比商用大型咖啡机，省去了磨豆、压粉的复杂操作流程，单次制作周期控制在60秒以内，适配家庭日常快速饮用、办公室单人份饮品制作的场景。

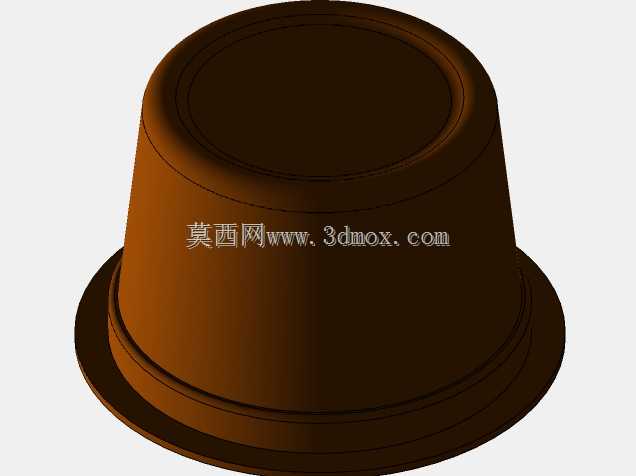

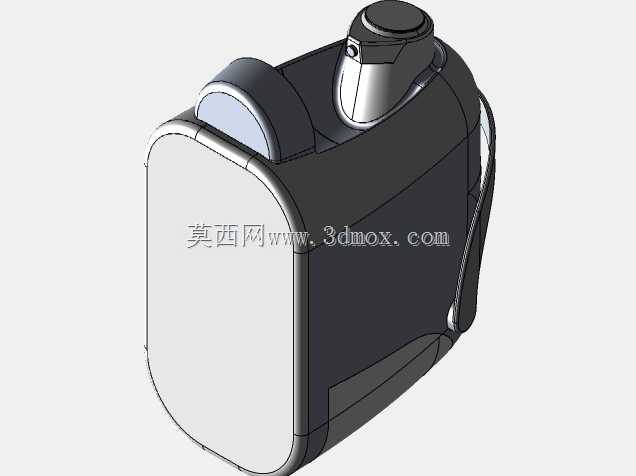

　　功能结构层面，整机分为储水、加热增压、胶囊仓、出液、接水五个核心功能模块。储水仓设置在机身背部，采用可拆卸式结构，额定储水容量为0.8L，能够满足连续制作4-5杯浓缩咖啡的用水需求，仓体设置有清晰的水位刻度，加水时无需完全拆下仓体即可完成补水操作。加热模块采用内置即热式加热结构，搭配小型电磁增压泵，能够将水快速加热至92℃左右的萃取温度，同时提供15bar的稳定萃取压力，保证咖啡油脂的充分析出，相比锅炉式加热结构，即热模块的待机功耗更低，无需持续保温，更适合低频使用的家用场景。胶囊仓设置在机身前部的开合结构处，采用卡扣式密封结构，放入胶囊后闭合上盖即可自动完成胶囊的穿刺定位，萃取完成后打开上盖即可自动将废胶囊推送至下方的废渣收纳仓，废渣仓可容纳8-10颗废胶囊，无需每次制作后立即清理。出液口设置在机身前部中下方，高度距离接水盘台面120mm，能够适配高度100mm以内的常规浓缩咖啡杯、小容量拿铁杯，接水盘采用可拆卸式不锈钢格栅结构，格栅下方设置有积液仓，能够承接萃取过程中滴落的残液，拆卸清理时无需挪动整机即可单独取下清洗。

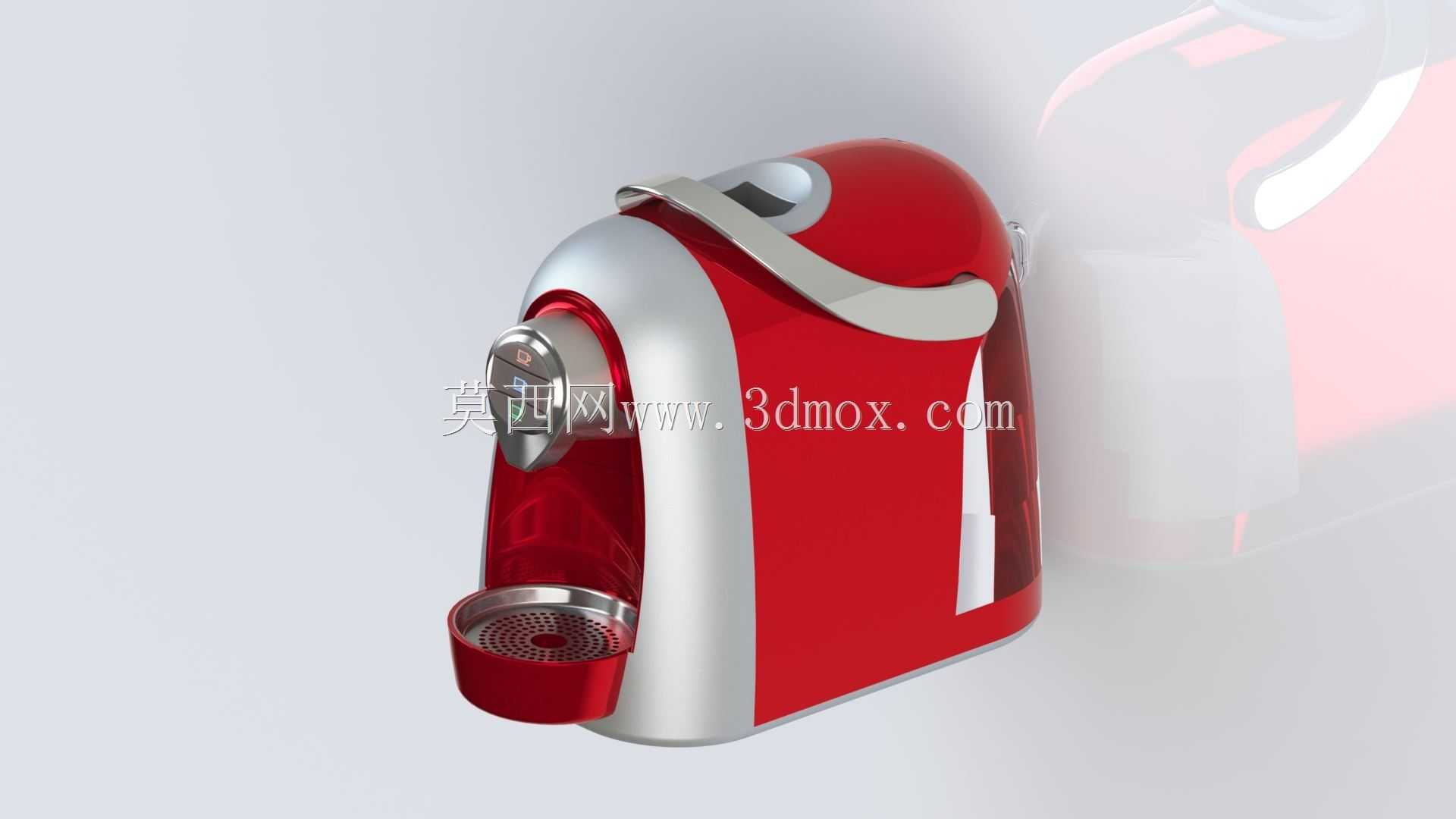

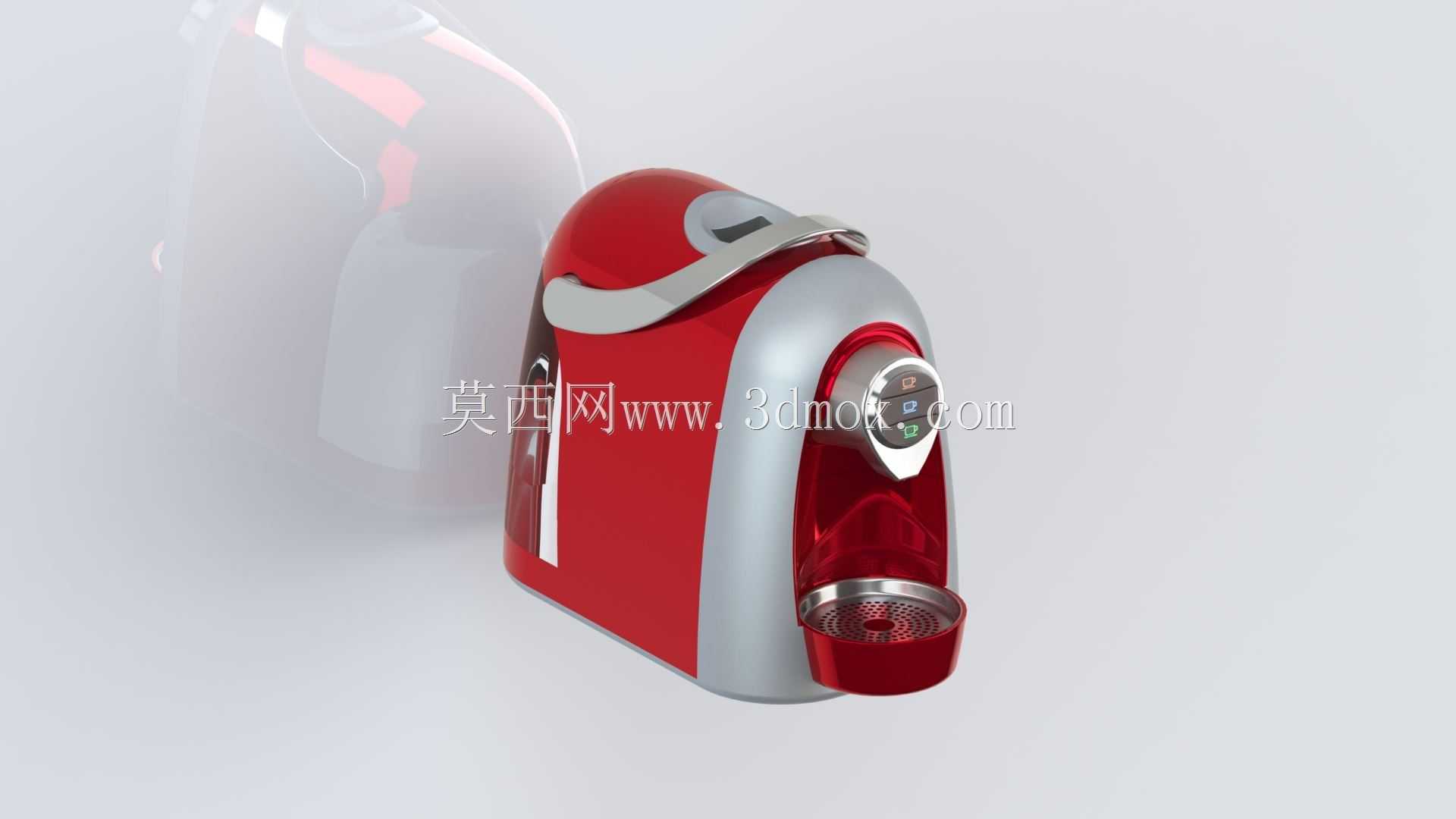

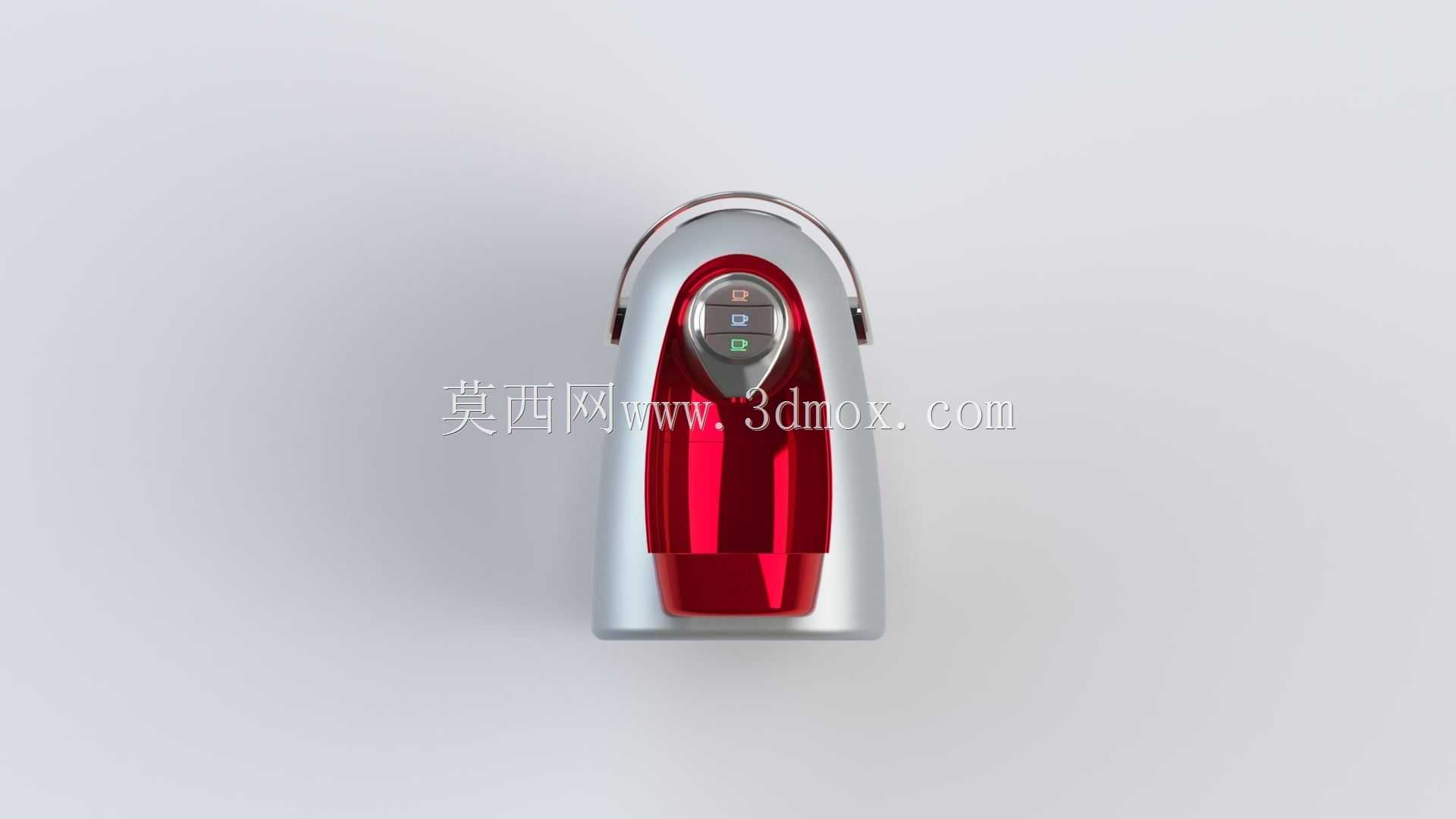

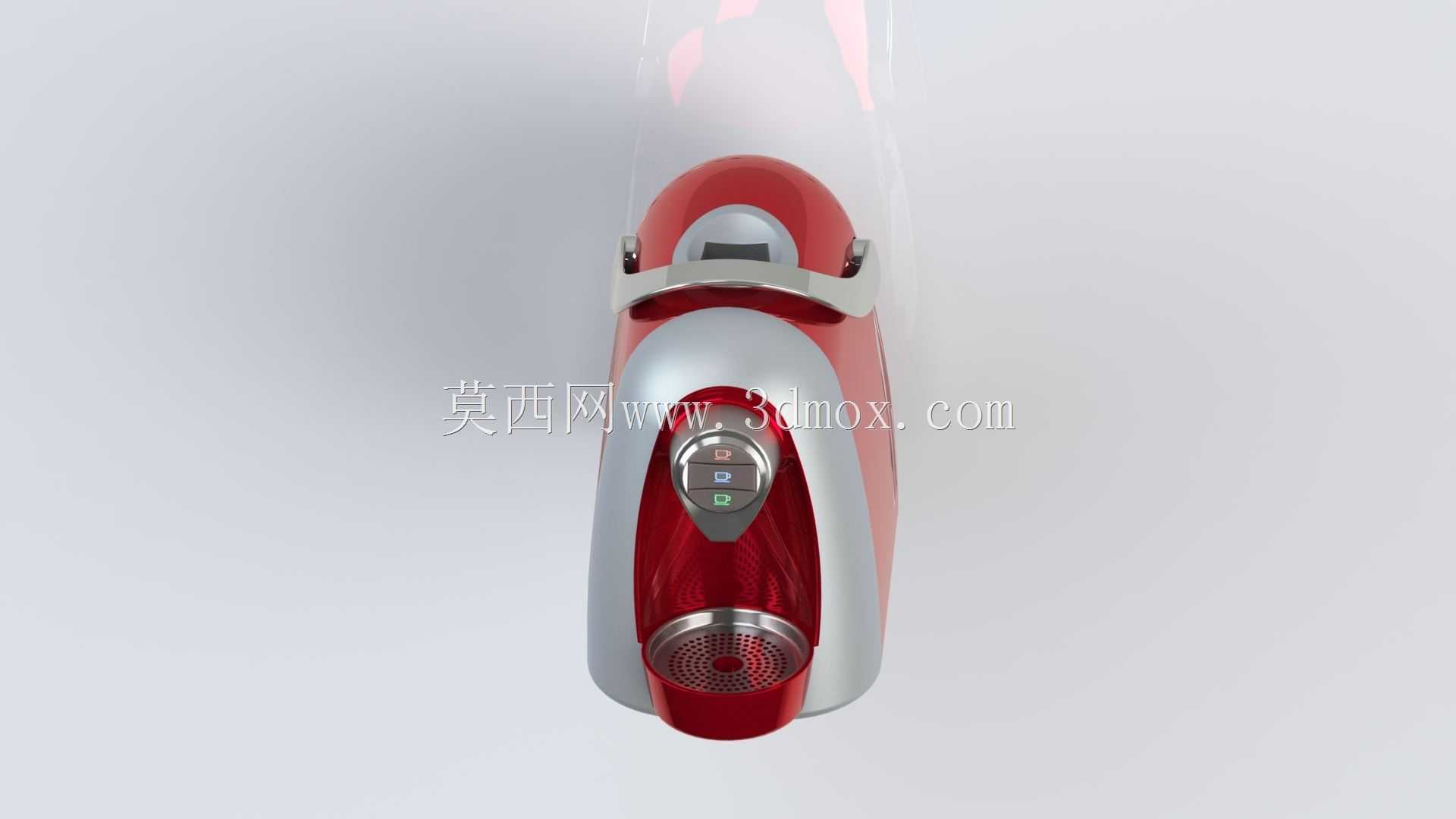

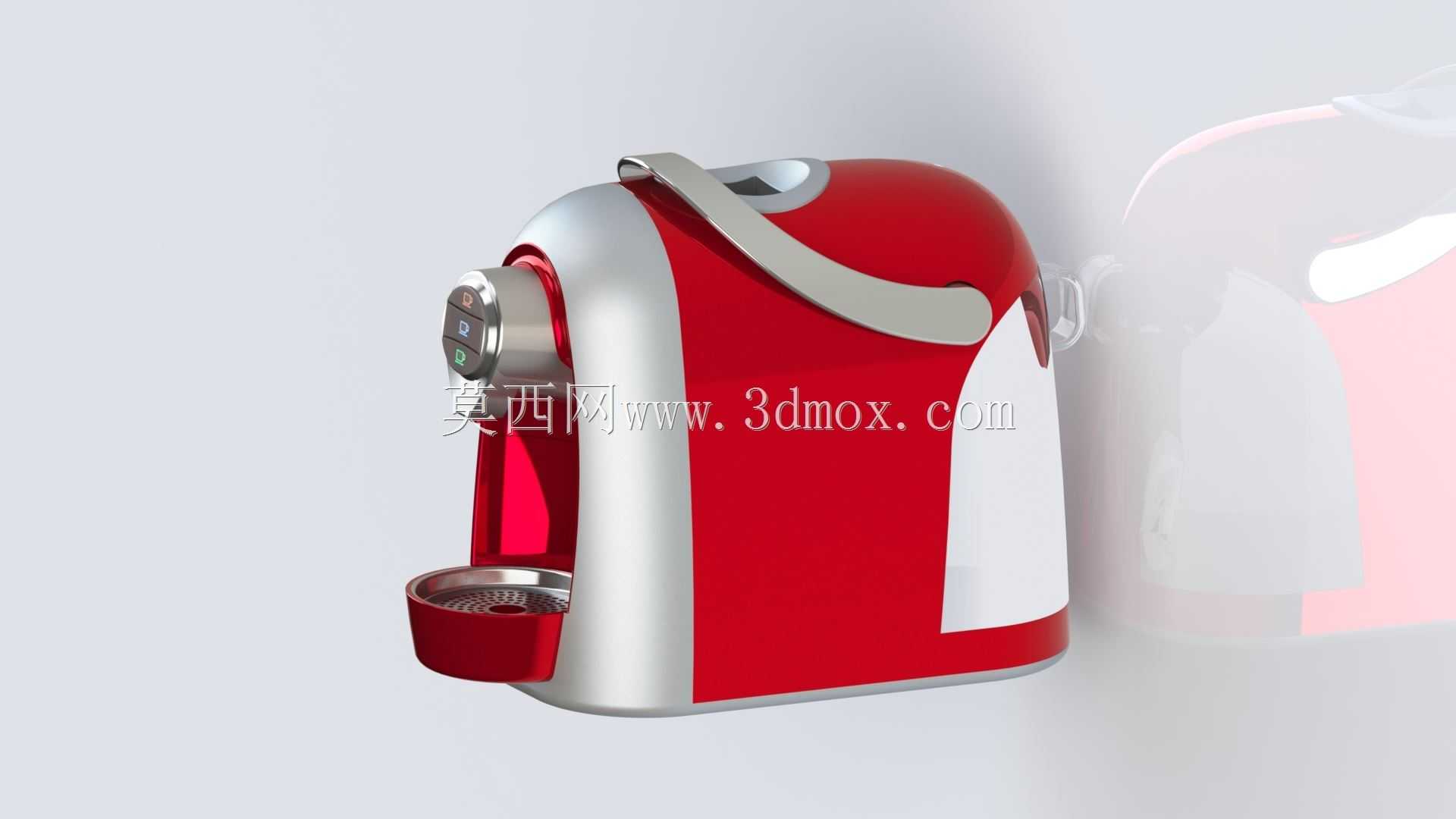

　　外形设计思路上，机身采用双色曲面拼接结构，主体受力结构采用ABS注塑壳体，正面操作区域搭配银灰色装饰面，侧面采用酒红色高光饰面，既能够提升外观的精致感，也能避免日常使用中指纹、划痕的明显残留。顶部的操作按键采用集成式单键设计，仅保留一个萃取启动按键，搭配小型状态指示灯，能够清晰显示设备加热、待机、萃取的工作状态，降低用户的学习成本，即使是首次使用的用户也能快速完成操作。机身的所有拼接缝隙均控制在0.3mm以内，既保证了外观的整体性，也能避免制作过程中蒸汽、液体渗入机身内部损坏电气元件。

　　从结构设计的工程角度来看，整机的内部走线全部沿壳体内部的走线槽布置，加热模块与外壳之间设置有隔热层，能够避免外壳表面温度过高造成烫伤风险，所有可拆卸部件均设置有定位卡扣，拆装时无需额外工具即可完成拆分，方便后期的日常清洁与易损件更换。整机的重心控制在机身下部1/3处，放置在光滑台面上时不会因为开合胶囊仓、取放杯子的操作出现侧翻风险，底部设置有四个防滑橡胶脚垫，能够增大与台面的摩擦力，同时抵消设备工作时增压泵产生的轻微振动，降低工作噪音。

　　在细节结构处理上，出液口采用双孔分流设计，能够让萃取后的咖啡液均匀流入杯中，避免单孔出液造成的液体飞溅，接水盘的格栅孔径控制在5mm，既能够承接残液，也能避免小物件掉落进积液仓。储水仓的进水口设置有硅胶密封圈，安装到位后能够实现完全密封，设备倾斜搬运时不会出现漏水问题，加热模块的出水端设置有单向阀，能够避免停机后管道内的残液回流污染储水仓内的净水。
