自制R22瓶改造立式小型炼油炉结构

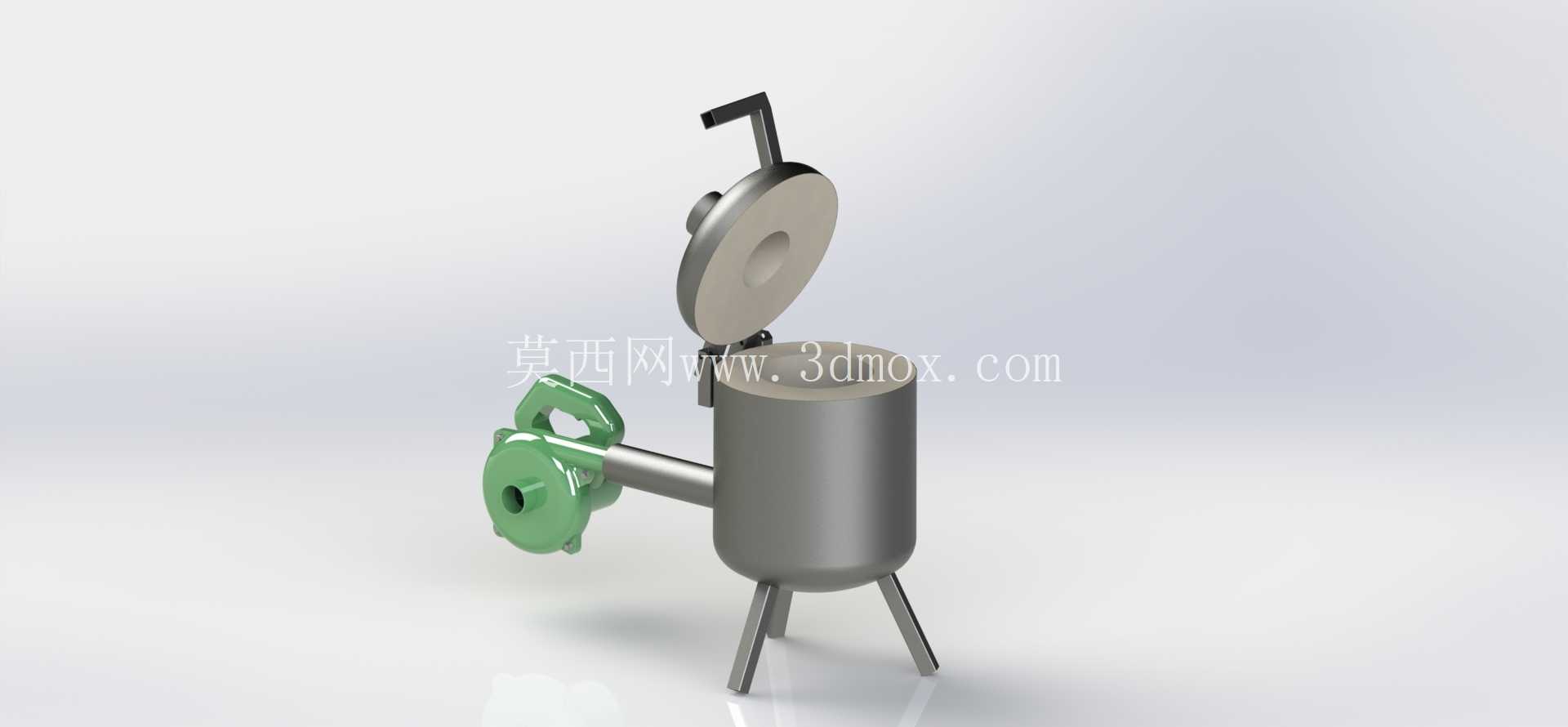

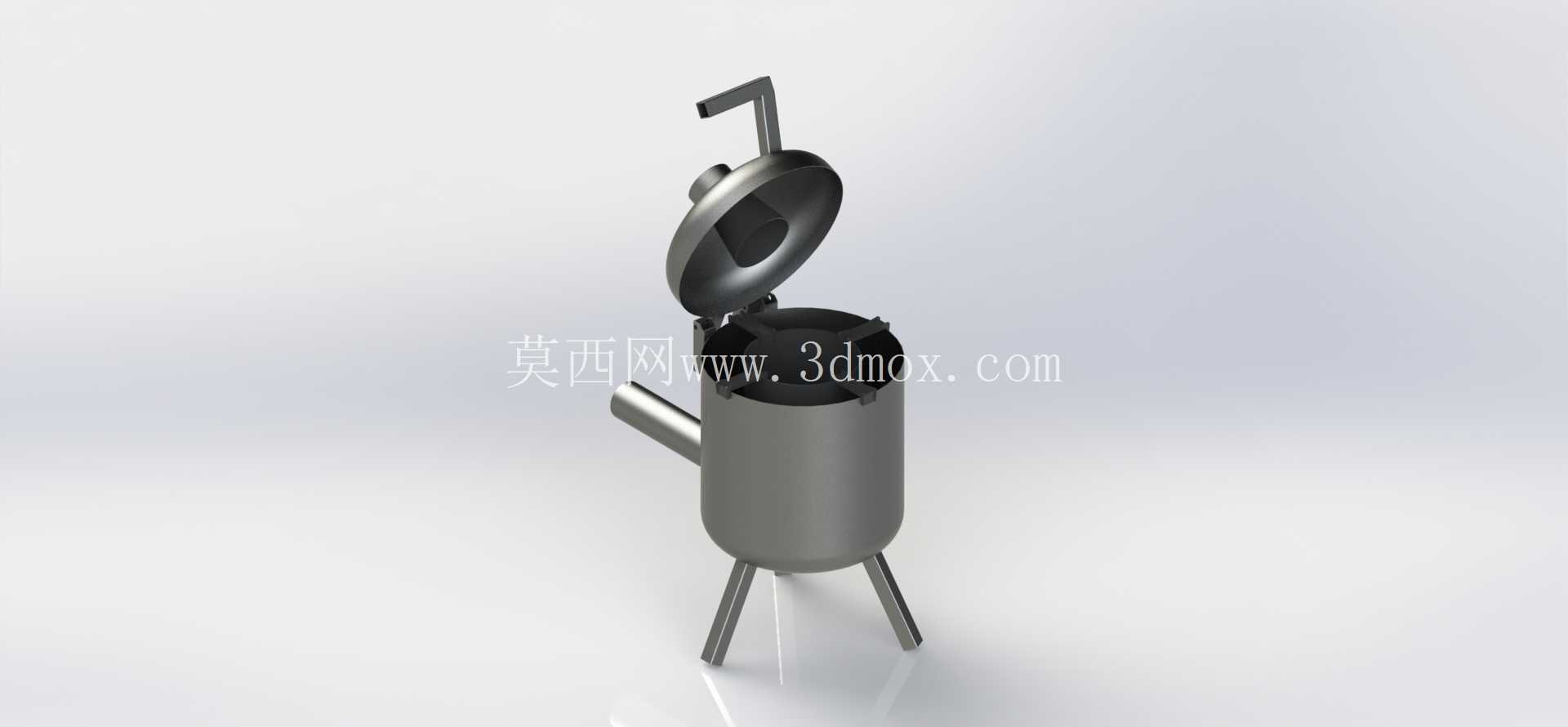

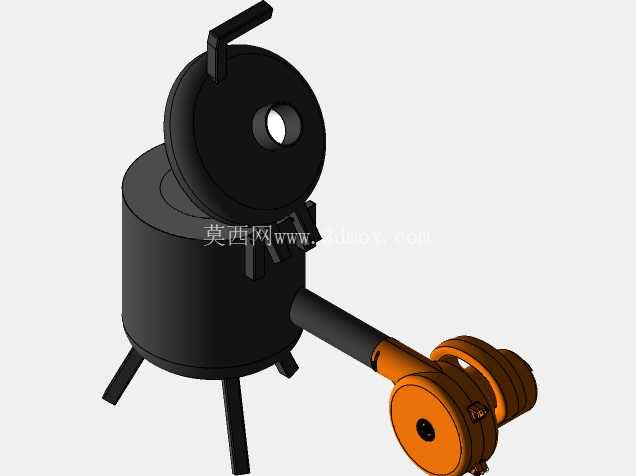

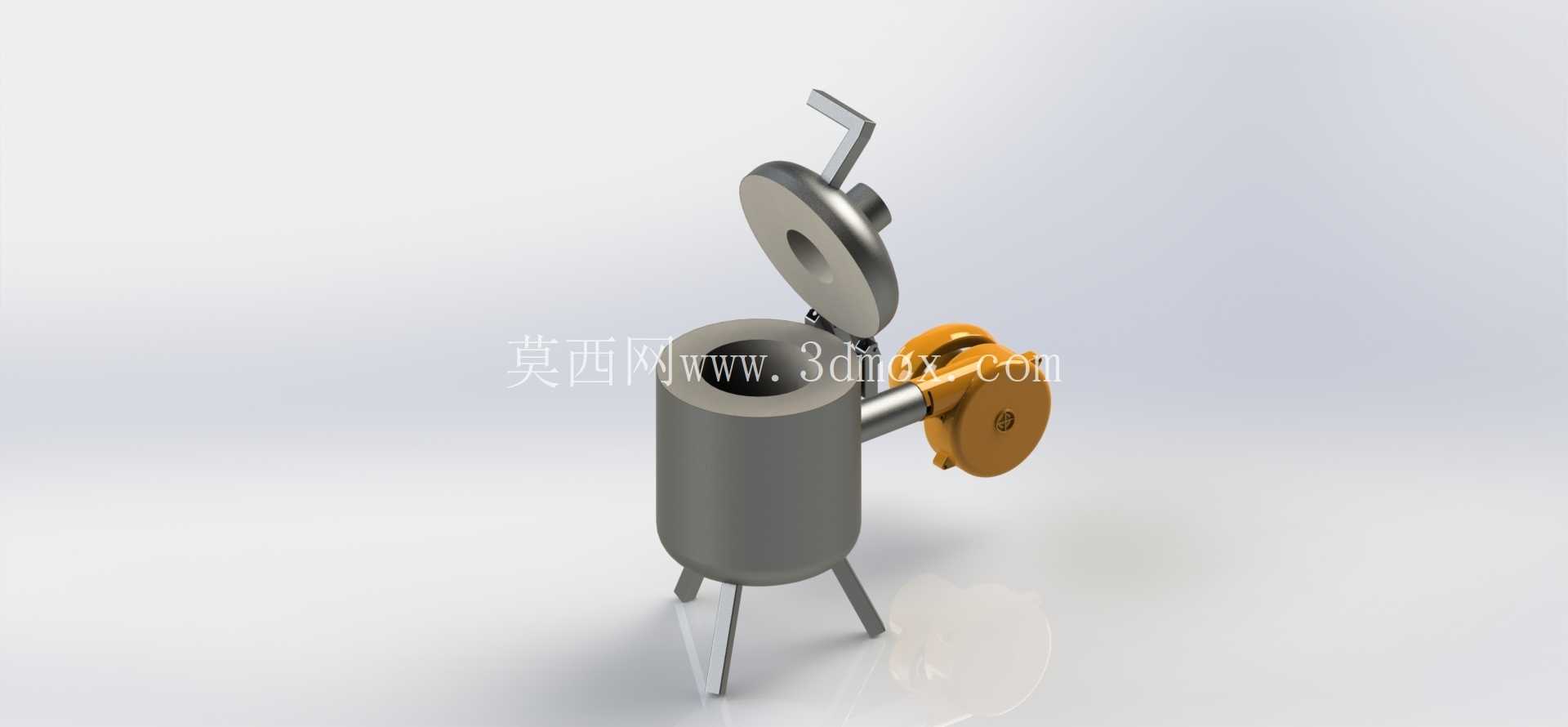

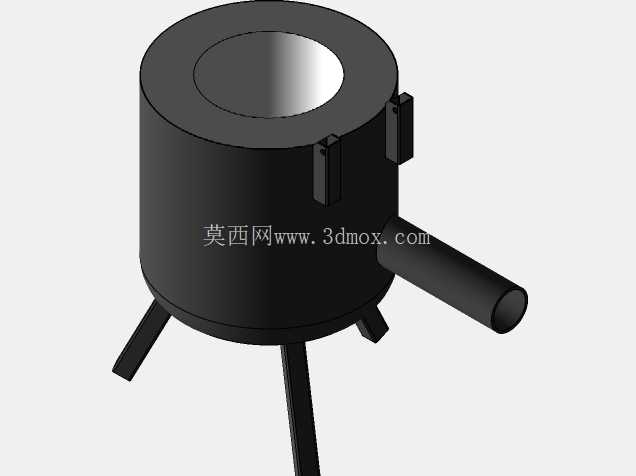

　　这款小型立式炼油装置采用废弃一次性R22制冷剂钢瓶作为主体承压腔体，在小型手工冶炼、废塑料裂解炼油、小型实验室油料提纯等场景中具备极高的实用价值，尤其适合个人DIY爱好者、小型工坊开展小批量油料炼制作业，无需采购大型工业炼化设备即可完成基础的热解炼油工序。装置主体腔体选用标准R22钢瓶的原有圆柱结构，依托钢瓶本身的承压能力设计，无需额外制作承压外壳，大幅降低了加工难度与制作成本，三根倾斜布置的支腿直接焊接在腔体下部外壁，形成稳定的三角支撑结构，支腿的倾斜角度经过受力校核，可保证满载油料状态下装置的重心始终落在支撑面范围内，避免作业过程中出现倾翻风险。

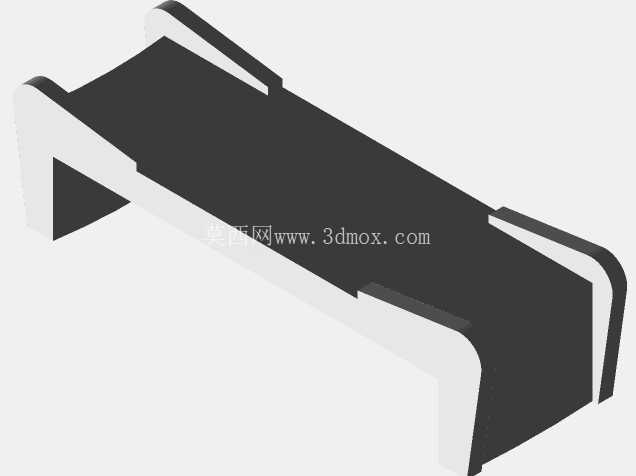

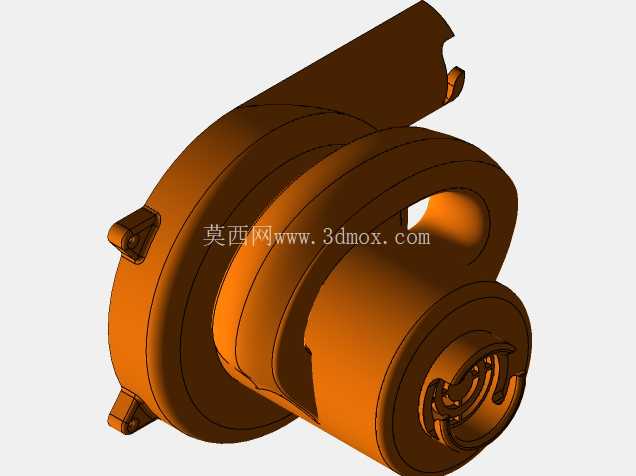

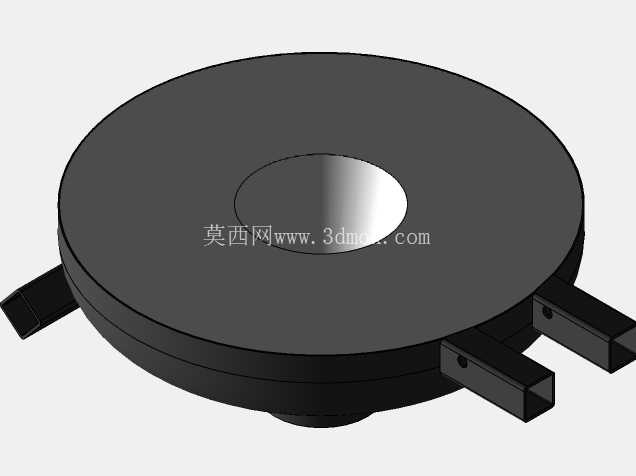

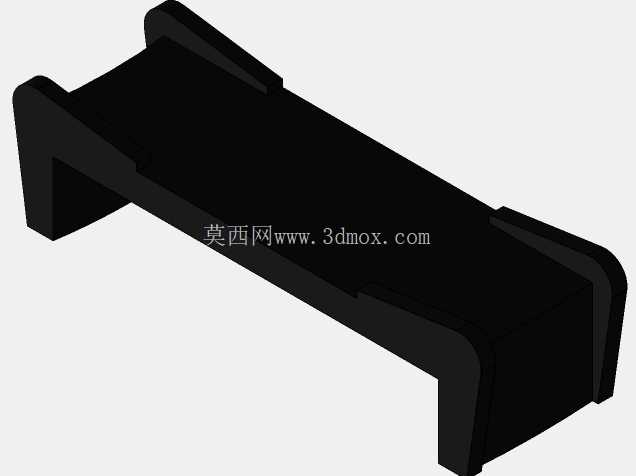

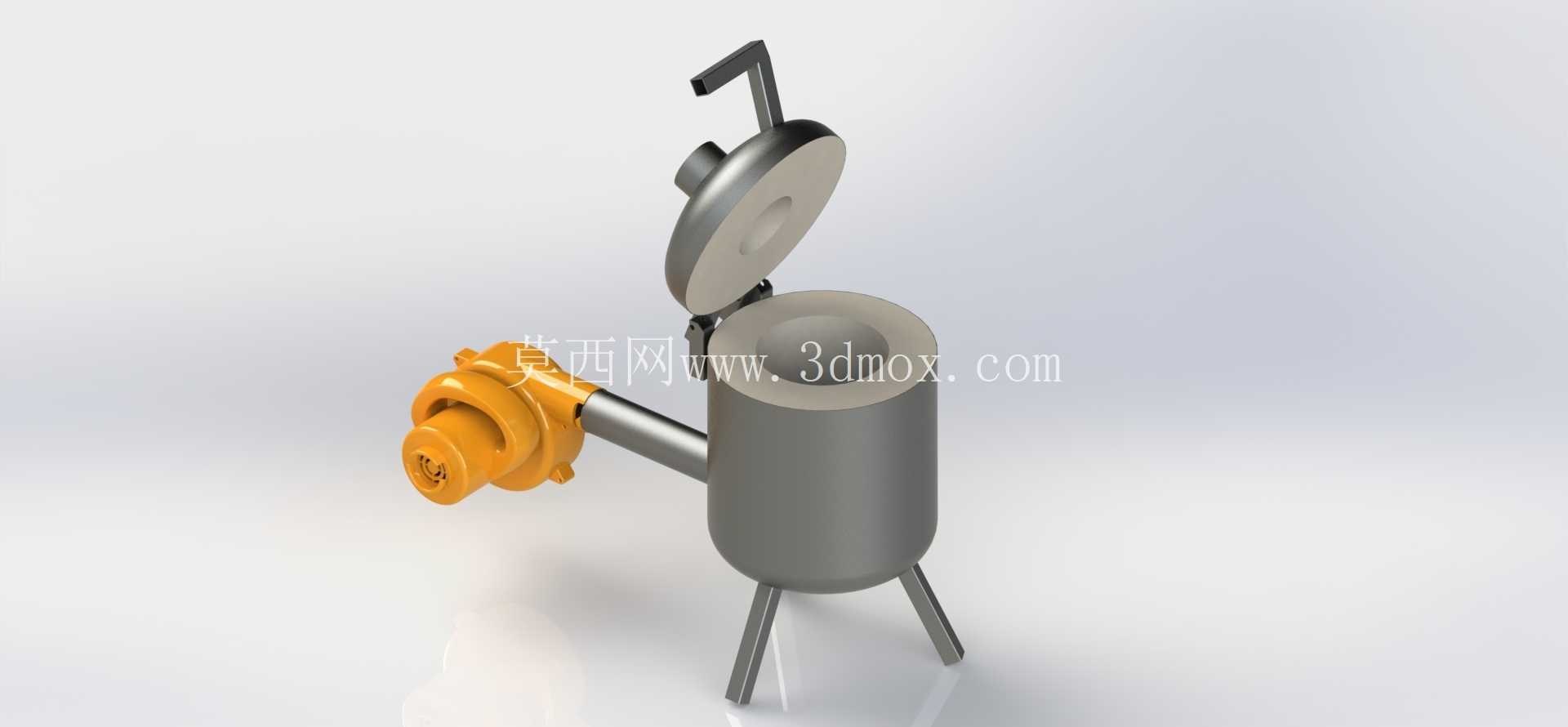

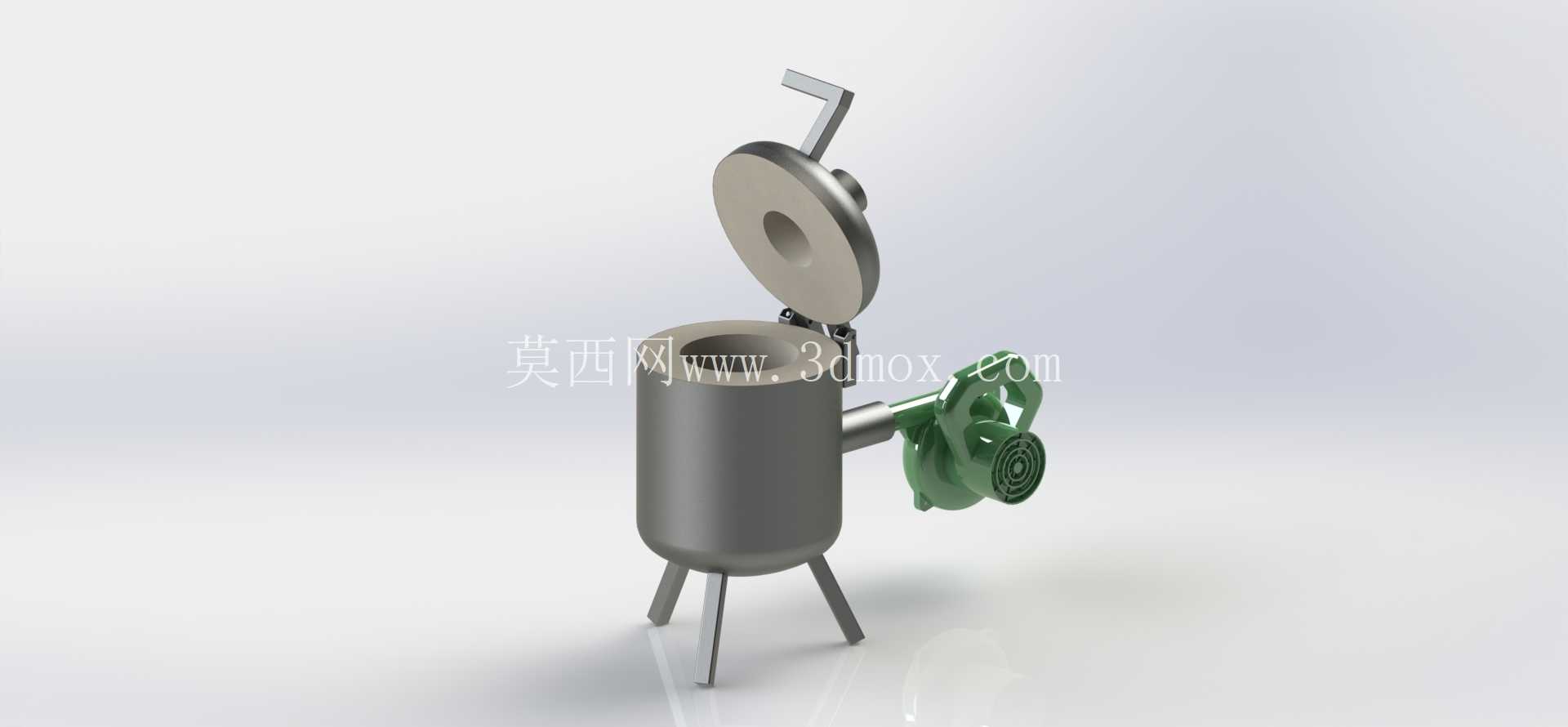

　　腔体顶部采用铰接式翻盖结构，翻盖与腔体口部配合处设置耐高温密封槽，可填充石棉密封填料保证热解过程中腔体的密闭性，翻盖侧面设置弯折式提手，方便作业过程中开启翻盖添加原料，同时提手的弯折结构可避免操作人员开启时被高温腔体烫伤。腔体侧部斜向安装的燃烧器接口直接与腔体内部的加热腔连通，燃烧器采用通用的小型燃气燃烧头结构，可直接对接家用液化气罐提供热源，接口与腔体的焊接处做了加厚补强处理，避免长期高温加热导致焊缝开裂。装置的内部模具备份为适配3D打印的结构件，可直接打印出翻盖密封压圈、燃烧器固定座、支脚防滑垫等非标准配件，无需额外开模制作，大幅降低了DIY制作的配件获取难度。

　　从安装边界来看，装置整体占用地面投影尺寸不超过0.2平方米，整体高度控制在0.5米以内，可直接放置在普通工作台面开展作业，不需要额外搭建专用安装基础，适合狭小空间内的小型作业需求。功能设计上，腔体内部预留了原料盛放篮的安装卡位，可直接放置金属网篮承载待炼制原料，热解产生的油气可通过腔体顶部预留的导出接口外接冷凝装置收集成品油，渣料可在冷却后直接开启翻盖倒出，清理维护十分便捷。设计过程中充分考虑了DIY制作的工艺可行性，所有焊接部位均采用普通电弧焊即可完成加工，不需要特殊的焊接设备，非标准配件均可通过3D打印制作，不需要复杂的机加工工序，普通具备基础金工能力的爱好者即可按照结构完成整机组装。

　　加热功率可通过外接燃气阀门灵活调节，可根据不同原料的热解温度需求调整火力大小，适配废塑料、废橡胶、废矿物油等多种不同原料的炼油作业需求。腔体的壁厚沿用原有R22钢瓶的壁厚参数，可承受最高0.3MPa的工作压力，满足小型热解炼油的压力需求，同时在翻盖处设置了简易的重力式泄压结构，当腔体内压力超过安全阈值时可自动顶开翻盖泄压，避免出现超压爆炸风险。支腿底部预留了防滑脚垫的安装位，可加装橡胶或者硅胶脚垫，避免装置放置在光滑台面时出现滑动，同时可减少作业过程中产生的振动传递到工作台面。燃烧器的安装角度经过优化，火焰可直接喷射到腔体底部的中心位置，保证腔体内部受热均匀，减少局部过热导致的原料结焦问题，提升炼油的产出效率。
