伦巴3D打印机主控电路板结构设计

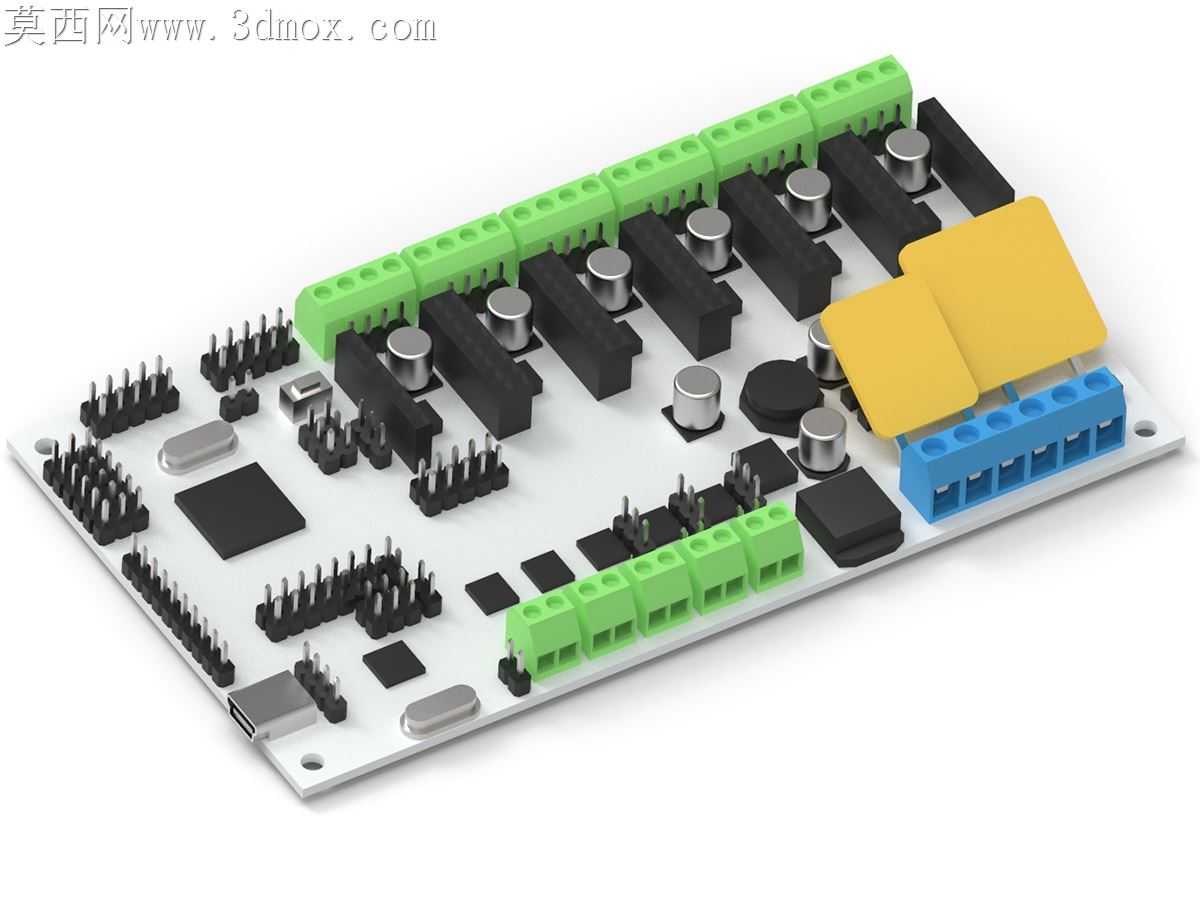

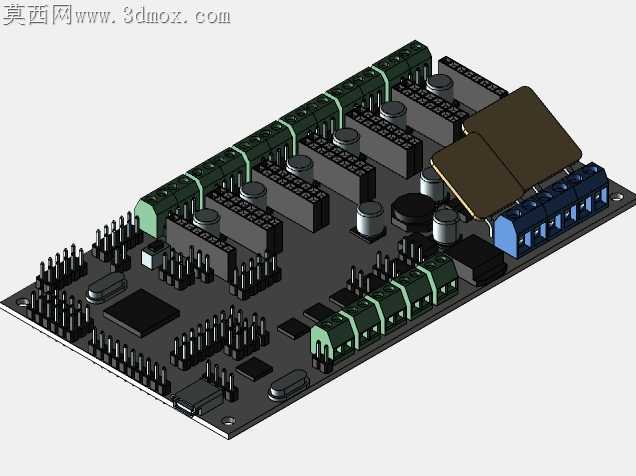

本作品为伦巴3D打印机配套控制主板的三维建模成果，建模过程参考官方公开蓝图，结合实物逆向测绘的精准尺寸完成，对部分未公开细节做了符合工程逻辑的合理推演，完整还原了控制板的全部结构特征。建模阶段首先依据PCB板的实际轮廓绘制基板草图，精准定位每一个安装孔位、元件焊盘的坐标位置，严格匹配实物的长宽尺寸与板厚参数，还原基板边缘的倒角与定位缺口特征。针对板上搭载的各类电子元件，建模时逐一还原结构细节：顶部绿色接线端子排按照实际节距排布，还原端子的卡扣结构与接线孔位；多颗电解电容还原圆柱形本体与顶部防爆刻痕特征；黑色直插排针按照实际针数、针距建模，还原针脚的圆柱形态与塑料基座结构；板载的USB接口还原金属外壳与内部插针结构，各类贴片芯片、电容电阻按照封装尺寸精准建模，还原元件的厚度与边角倒角特征；板侧蓝色接线端子还原端子的分隔槽与固定卡扣，黄色护盖部分还原曲面弧度与装配卡位结构，金属电容的顶部平面与侧面滚花细节也做了精细化还原。材质与渲染阶段，基板采用哑光白色FR4板材材质，模拟真实PCB板的哑光磨砂质感；接线端子分别赋予绿色、蓝色工程塑料材质，添加细微的颗粒质感还原塑料注塑表面效果；电解电容赋予黑色哑光塑料外壳与银色金属顶部材质，金属部分添加轻微反射效果模拟铝壳质感；排针赋予银色金属针脚与黑色塑料基座材质，金属针脚添加微弱反射模拟镀锡表面效果；黄色护盖采用亮黄色工程塑料材质，添加轻微的磨砂质感；贴片元件根据类型分别赋予黑色哑光塑封、银色金属、灰色陶瓷等对应材质，渲染时采用柔和的侧上方打光，添加柔和的环境遮蔽效果，清晰呈现板上元件的排布层次与结构细节，整体视觉效果贴近实物观感。结构设计上完整还原了控制板的元件布局逻辑，所有外接接口的位置、端子朝向都与实物完全一致，可直接用于3D打印机整机装配的干涉检查、结构验证，也可作为3D打印机结构教学、控制板改装设计的参考模型，建模过程中对元件装配间隙做了校验，确保各元件之间不存在结构冲突，符合实际电路板的装配工艺要求。
