E3Dv5型3D打印机热端组件结构设计

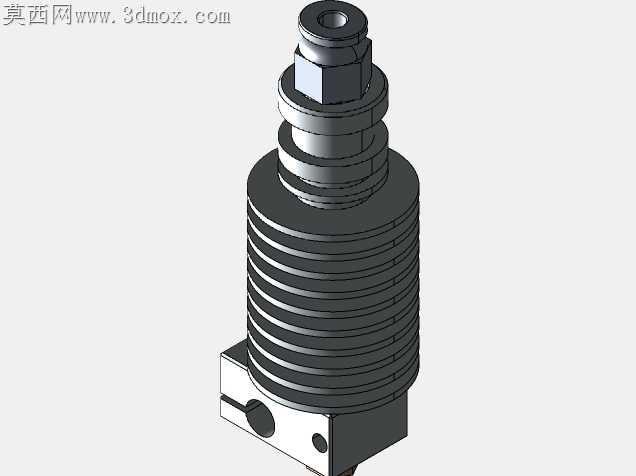

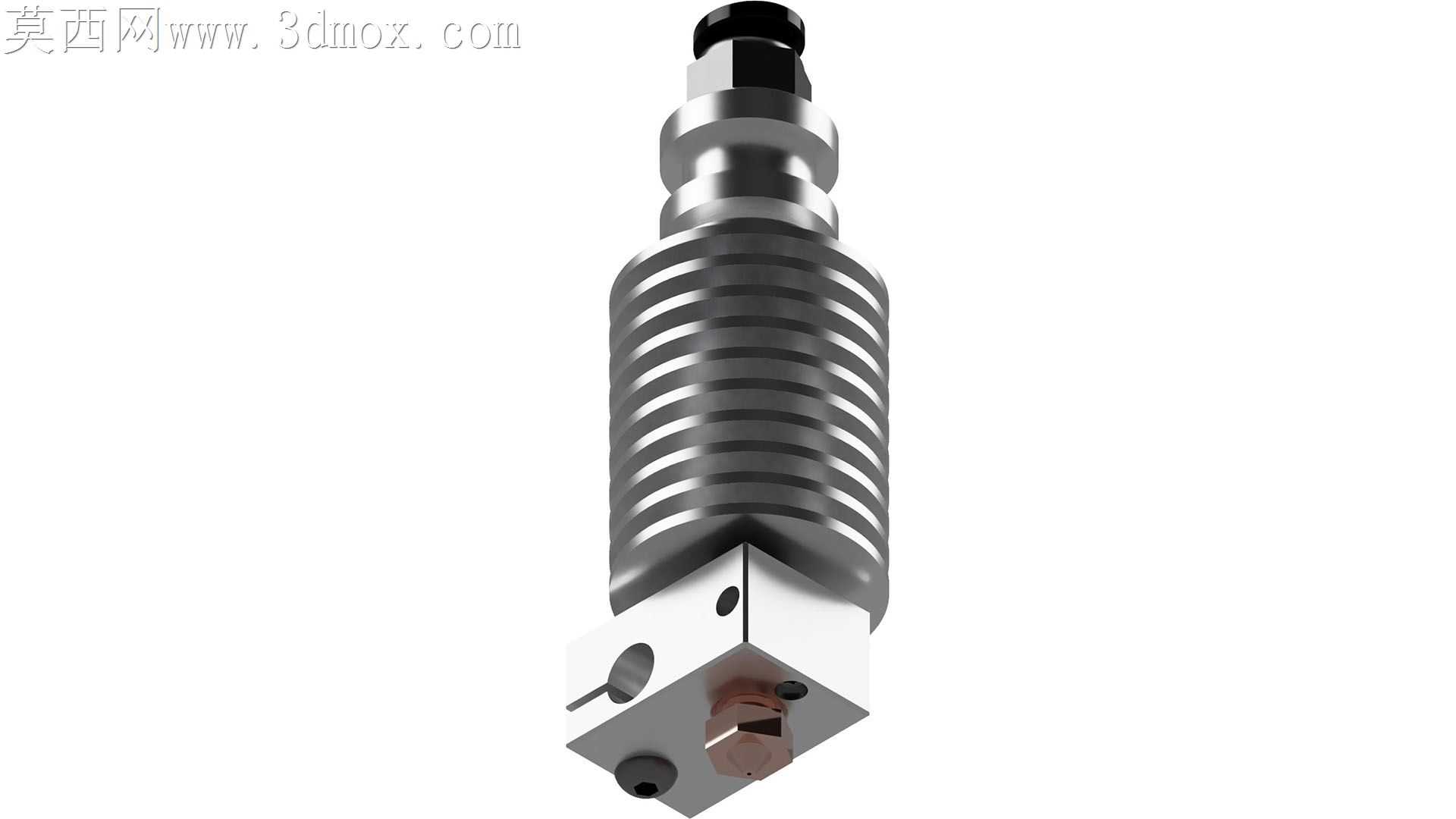

本模型为E3D v5规格3D打印机热端组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循FDM熔融沉积型3D打印机热端的实际装配尺寸与公差配合要求，对每一处结构细节都做了精准还原。模型整体分为上部散热段、中部隔热段、下部加热熔融段三个核心功能区：上部散热段采用多圈环形散热鳍片结构，建模时通过环形阵列特征快速生成等距排布的散热齿，鳍片的厚度、间距均参考实际量产E3D v5热端的散热参数设置，保证散热面积符合热传导设计要求，顶部预留了标准的远程送料接头安装位，适配常见的PTFE送料管快插接头结构。中部隔热段做了收窄结构设计，建模时通过过渡曲面衔接上下段结构，减少上下段的热传导接触面积，避免热量向上传递导致送料段耗材提前软化堵料。下部加热块部分还原了实际产品的多面孔位结构，包含喷嘴安装螺纹孔、加热棒安装孔、热敏电阻安装孔、紧固螺丝定位孔，所有孔位的尺寸、位置都严格对应实际装配关系，喷嘴部分还原了0.4mm口径的标准打印喷嘴结构，喷嘴的锥形出料面、螺纹连接段都做了精细化建模，保证装配后无结构干涉。渲染阶段采用金属材质组进行表现：散热段赋予抛光铝合金材质，调整金属粗糙度与反射参数还原机加工金属的哑光金属质感，顶部接头、下部螺丝赋予不锈钢材质，加热块部分根据实际产品特性做了不同的金属质感区分，喷嘴部分赋予黄铜材质，调整材质的色泽与反光度还原黄铜喷嘴的金属特性，整体渲染采用工作室柔光打光方式，多角度展现组件的结构层次与装配关系，清晰呈现各零件的衔接位置与外形特征。设计思路上完全遵循E3D v5热端的成熟结构方案，还原了该款热端标准装配的所有结构特征，未做额外的结构改动，可直接用于3D打印机结构教学、整机装配模拟、改装方案验证等场景，模型包含完整的装配体结构，各零件可单独拆分查看，能够清晰展现热端内部的送料通道、加热区域、散热结构的布局逻辑，帮助使用者理解FDM热端的工作原理与结构设计要点，模型的结构精度满足虚拟装配、结构干涉检查、3D打印改装参考等使用需求。
