名片夹装配体工程图结构设计方案

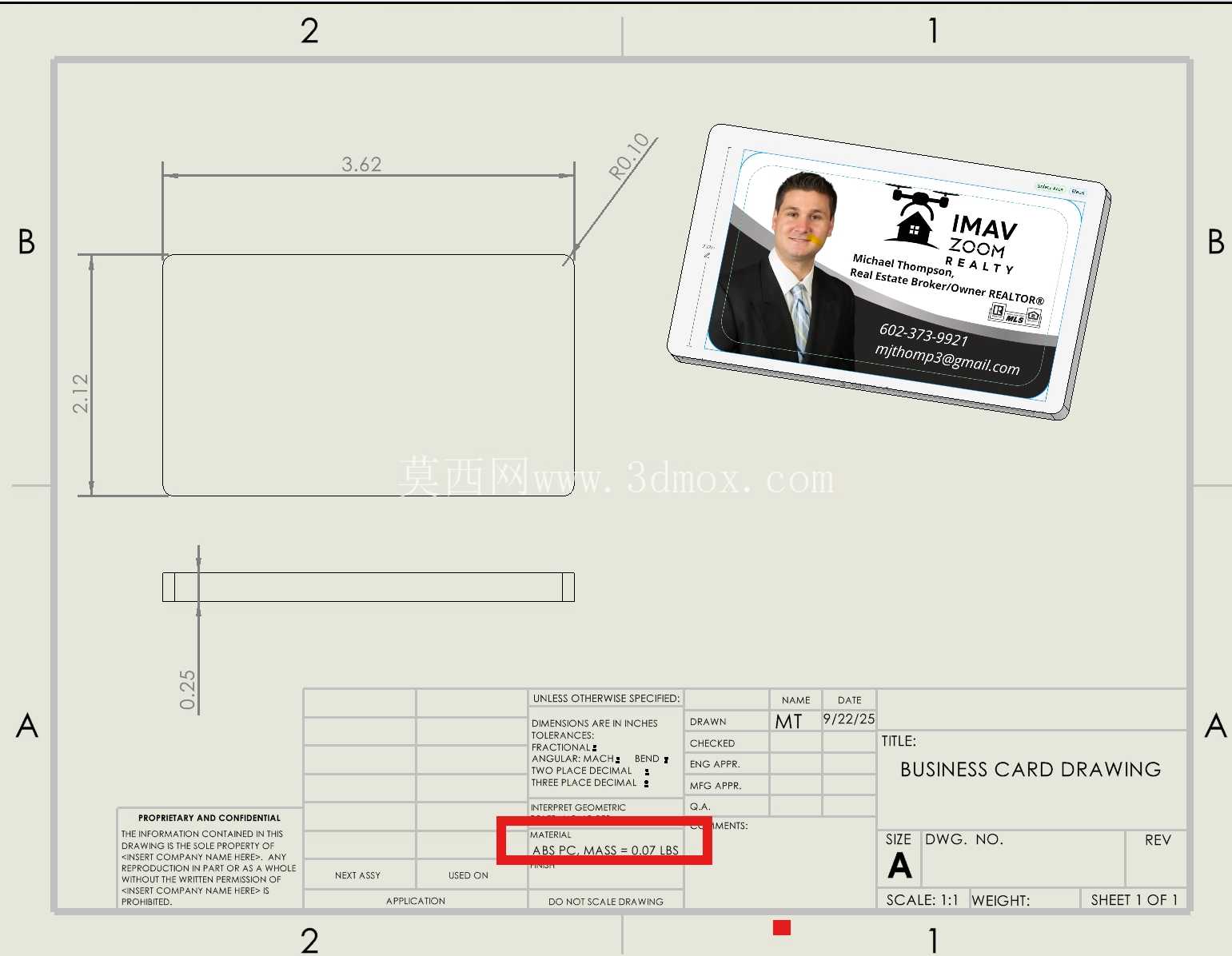

　　从结构设计思路上，工程图搭建首先要基于已经完成装配验证的三维装配体模型启动，第一步需要选定合适的图纸幅面，考虑到名片夹本身尺寸较小，同时需要布置多个视图、BOM表格、标题栏以及技术要求区域，选用A4幅面的图纸即可满足需求，比例设定为1:1，方便加工环节直接对照标注读取尺寸，不需要额外做比例换算，减少读图误差。视图布置方面，需要优先排布核心的正视图，也就是名片夹的主视方向，这个方向能够完整展示产品的正面轮廓、名片放置槽的开口位置以及表面的标识区域，正视图需要标注整体的长、宽外形尺寸，也就是3.62英寸对应的公制尺寸92mm左右，同时标注圆角特征的R0.10英寸也就是R2.54mm的圆角参数，这个圆角是为了避免随身携带时锐角刮蹭衣物或者划伤手部，属于人机工程层面的必要设计。在正视图的下方对应布置俯视图，用来展示名片夹的厚度方向尺寸，也就是0.25英寸对应的6.35mm厚度，这个厚度需要控制在合理范围内，既保证能够容纳15-20张常规厚度的名片，也不会因为整体过厚导致放在口袋中产生明显的异物感。除了基础的三视图之外，还需要补充等轴测视图，等轴测视图放置在图纸的右上角区域，采用渲染着色的模式展示，能够让读图者快速直观地理解产品的整体形态，不需要通过多个正交视图脑补空间结构，尤其是对于生产一线的操作人员，轴测图能够大幅降低读图的理解成本。日常商务场景中，名片夹是高频使用的随身收纳物件，这类小型注塑结构件的量产前，完整规范的工程图是衔接设计与制造的核心载体，本次围绕名片夹装配体的工程图搭建逻辑展开，从实际生产需求倒推设计环节的各项细节。首先从应用场景来看，这类名片夹主要面向商务人士日常随身携带使用，需要适配常规标准名片的尺寸边界，常规名片的成品尺寸为90mm×54mm，因此名片夹的内腔收纳空间需要预留合理的装配间隙，单边预留0.2-0.3mm的余量，既保证名片取放顺畅，不会出现卡滞，也避免间隙过大导致名片在夹内晃动移位，甚至从开口处滑落。

　　接下来是BOM物料清单的搭建，作为装配体工程图，BOM需要清晰列出装配体包含的所有零件，包括夹体本体、侧边的挡边、可能存在的金属弹片等辅助固定零件，每个零件需要对应标注序号、材料名称、数量，材料方面这类随身名片夹一般采用ABS或者PC注塑成型，表面可以做晒纹或者抛光处理，对应在BOM的备注栏标注清楚表面处理要求，方便采购和生产环节核对物料。尺寸标注环节需要遵循机械制图的国标规范，所有的外形尺寸、安装尺寸、特征定位尺寸都需要集中布置在对应视图的周边，避免尺寸线交叉导致读图混乱，关键的配合尺寸需要标注公差，比如名片收纳槽的内腔尺寸，公差控制在±0.1mm范围内，保证注塑成型后的零件能够顺利装配，不会出现过盈装不上或者间隙过大松垮的问题。另外还需要添加质量属性的标注，在标题栏附近的固定区域标注整个装配体的总质量，也就是0.021lbs对应的9.5g左右，这个质量参数一方面是用于后续物流运输环节的重量核算，另一方面也可以验证注塑件的壁厚是否合理，避免出现壁厚过大导致材料浪费、成型周期变长，或者壁厚过小导致结构强度不足，容易发生断裂的问题。标题栏的填写需要覆盖产品名称、图纸比例、图纸版本、页码信息，版本号从初始的A版开始，后续如果有设计变更再依次升级版本，保证生产现场使用的始终是最新版本的图纸，避免因为版本混用导致批量生产的零件报废。

　　对于这类小型注塑件的工程图，还需要补充必要的技术要求，比如未注圆角统一为R0.5mm，未注公差按照GB/T 1804-m级执行，注塑件的表面不允许有缺胶、飞边、缩痕、银丝等成型缺陷，飞边的厚度需要控制在0.05mm以下，这些技术要求是对视图标注的补充，覆盖图纸上没有逐一标注的通用制造要求。在视图的细节处理上，还可以根据需要添加局部的放大视图，比如名片夹开口处的卡扣位置，这个位置是日常取放名片时受力最频繁的区域，局部放大后可以更清晰地标注卡扣的结构尺寸和倒角参数，保证卡扣的弹性和使用寿命，经过反复开合测试不会发生断裂。

　　另外工程图导出时需要保证所有的线条清晰，可见轮廓线采用粗实线，隐藏线根据需要选择是否显示，一般装配体工程图不需要显示过多的隐藏线，避免图面杂乱，中心线、尺寸线采用细实线，不同线型的粗细区分明确，符合制图标准的要求。整个工程图的布局需要疏密得当，视图之间预留足够的标注空间，BOM表格和标题栏布置在图纸的右下角区域，符合行业内通用的读图习惯，不管是模具设计人员、注塑工艺人员还是质检人员，拿到图纸后都能快速找到自己需要的参数信息，减少沟通成本，从设计端到制造端的信息传递准确无偏差，保证最终量产的名片夹产品符合设计预期，满足日常商务使用的功能需求和外观要求。
