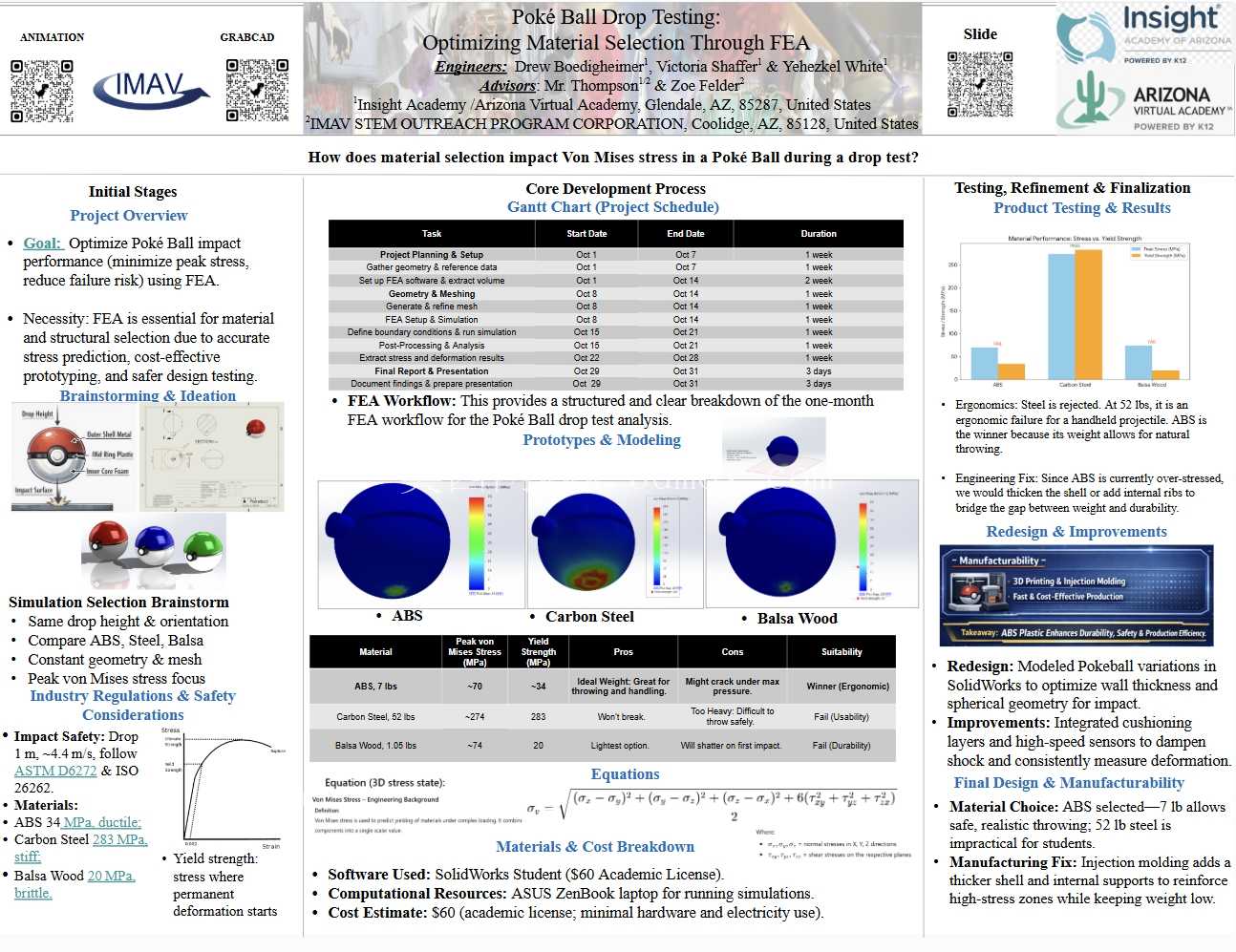

精灵球跌落测试FEA材料优化设计方案

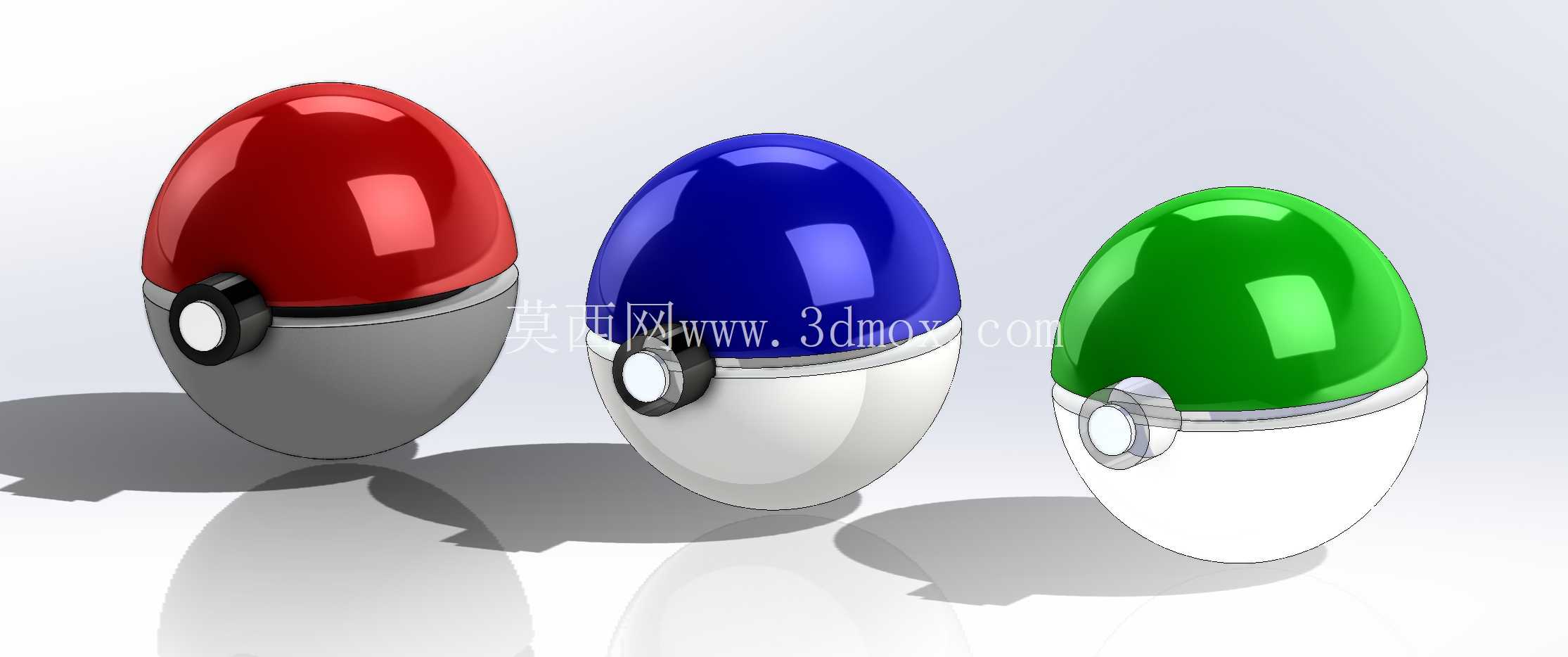

手持类球形文创产品的抗跌落性能，是决定其日常使用可靠性的核心指标，这类产品常因意外从桌面、手持高度坠落，若结构强度不足或材料选型失当，极易出现壳体开裂、内部构件错位、表面涂层脱落等问题，直接影响产品的使用寿命与使用体验。本次设计围绕精灵球的跌落工况展开，通过有限元分析手段完成不同材料的性能比对，最终筛选出兼顾抗冲击性能、重量控制与生产成本的适配方案，为同类球形手持产品的结构设计提供可复用的仿真逻辑。

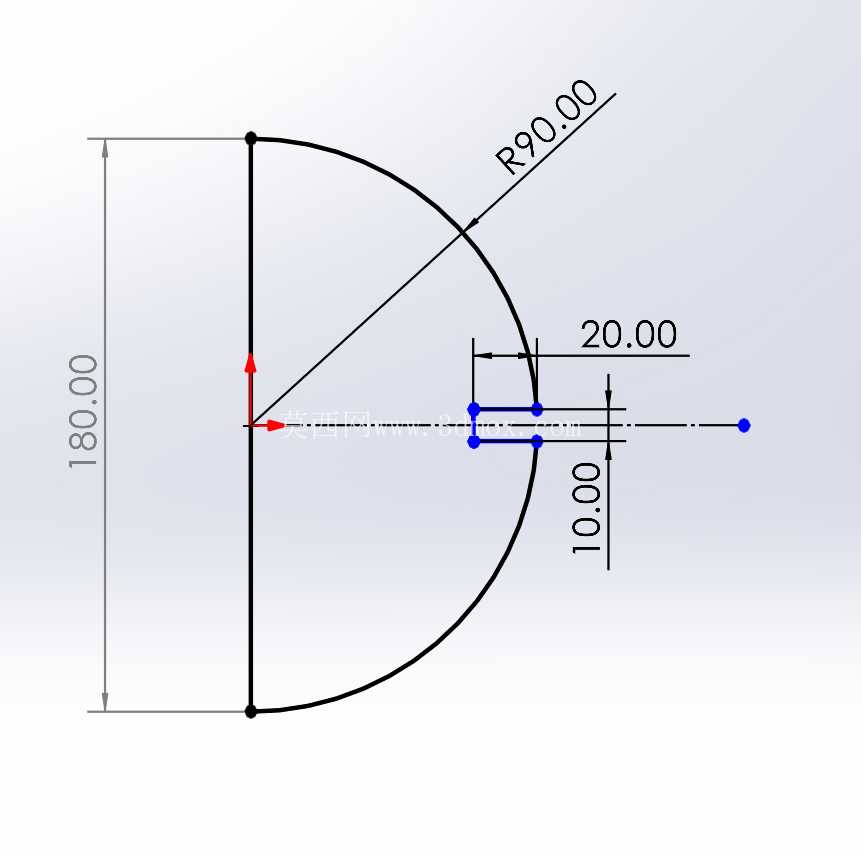

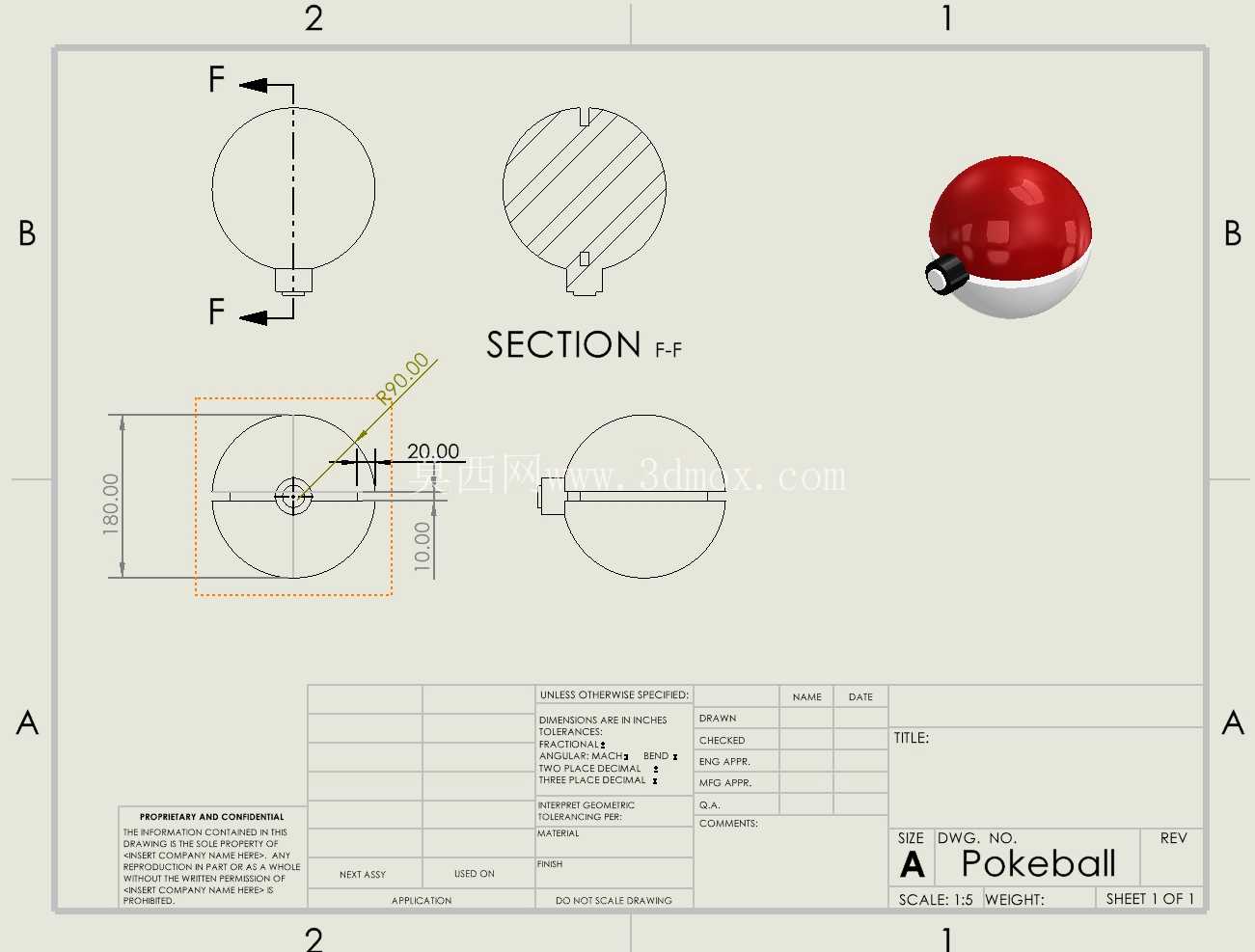

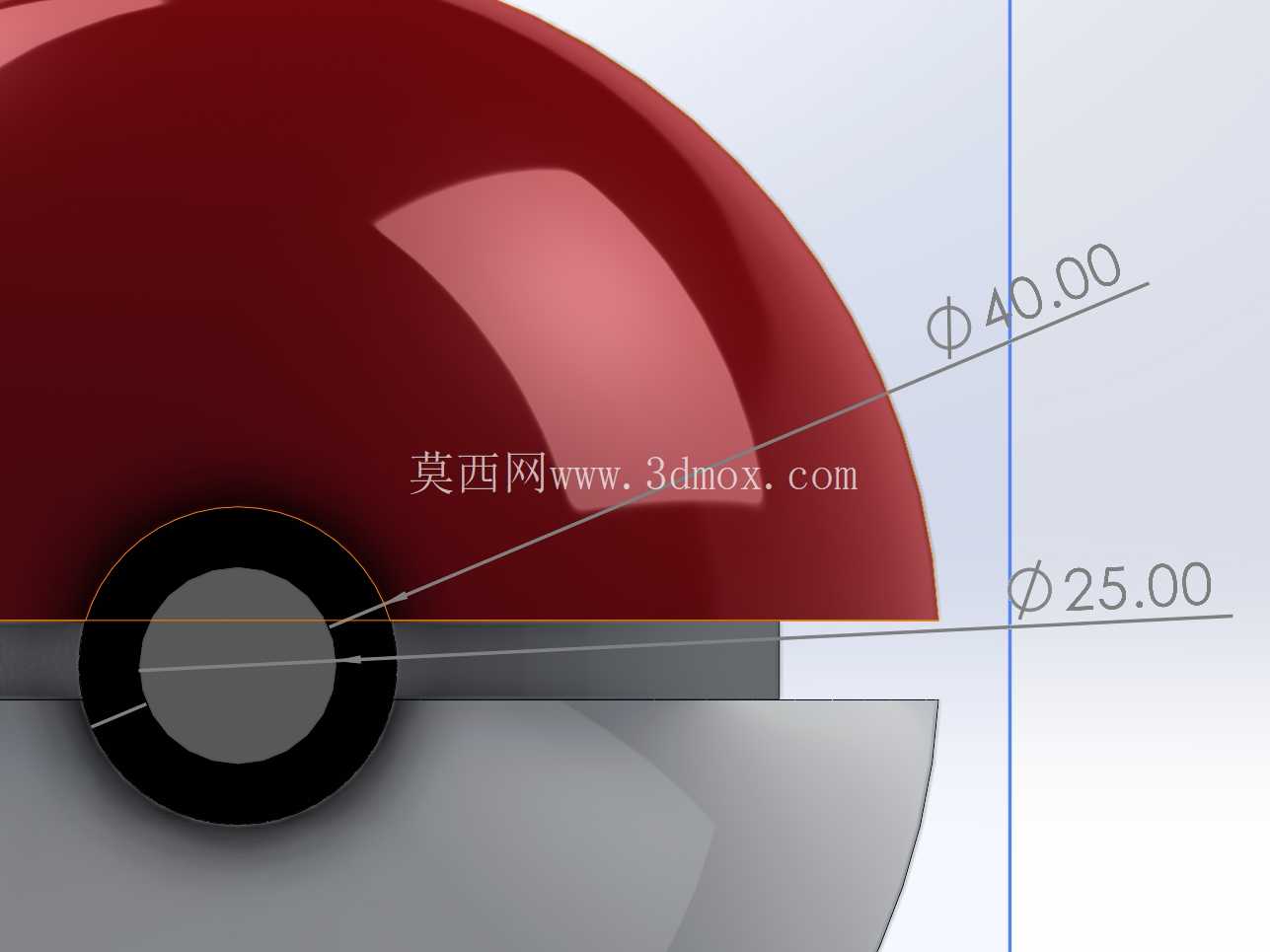

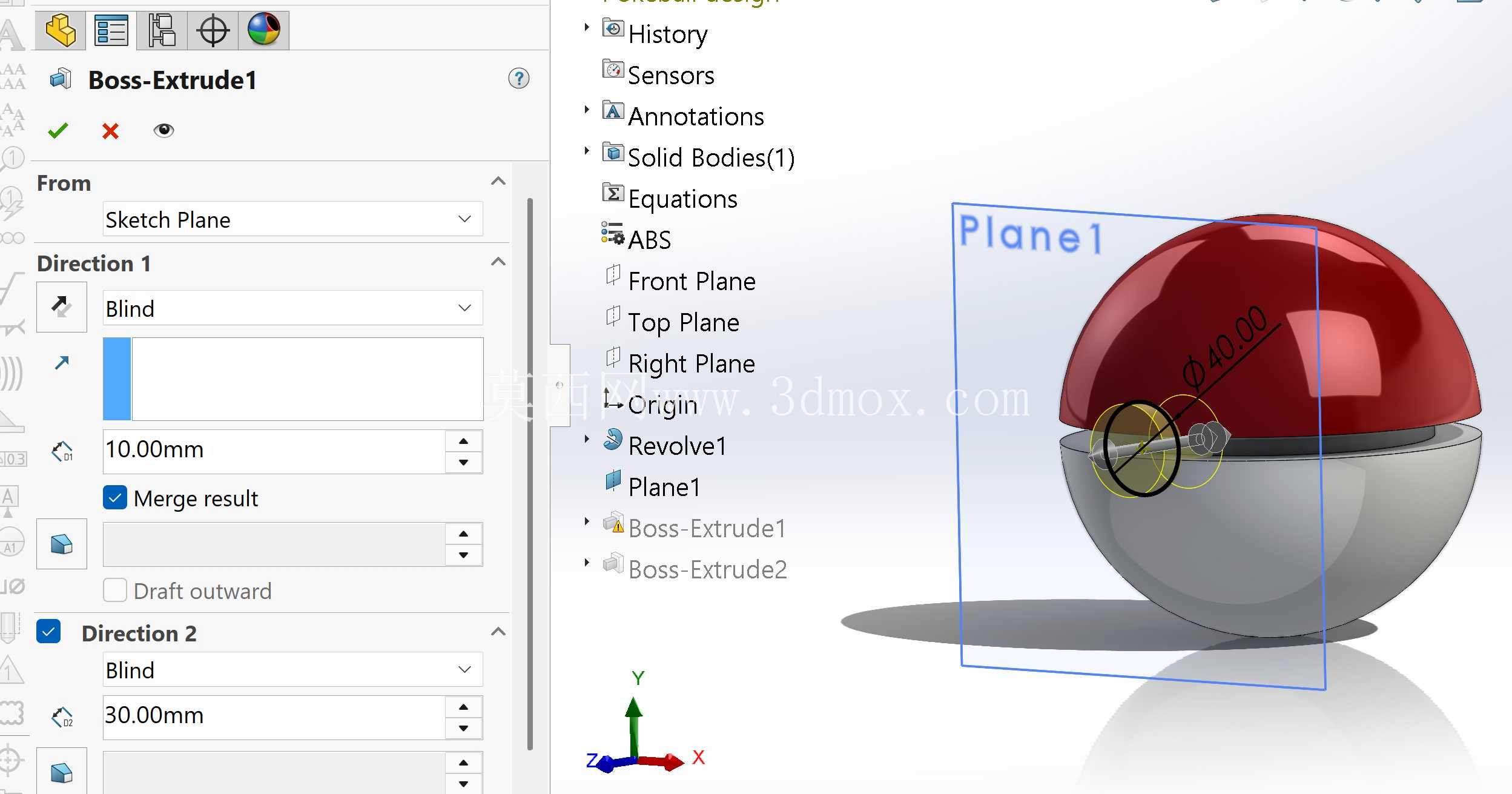

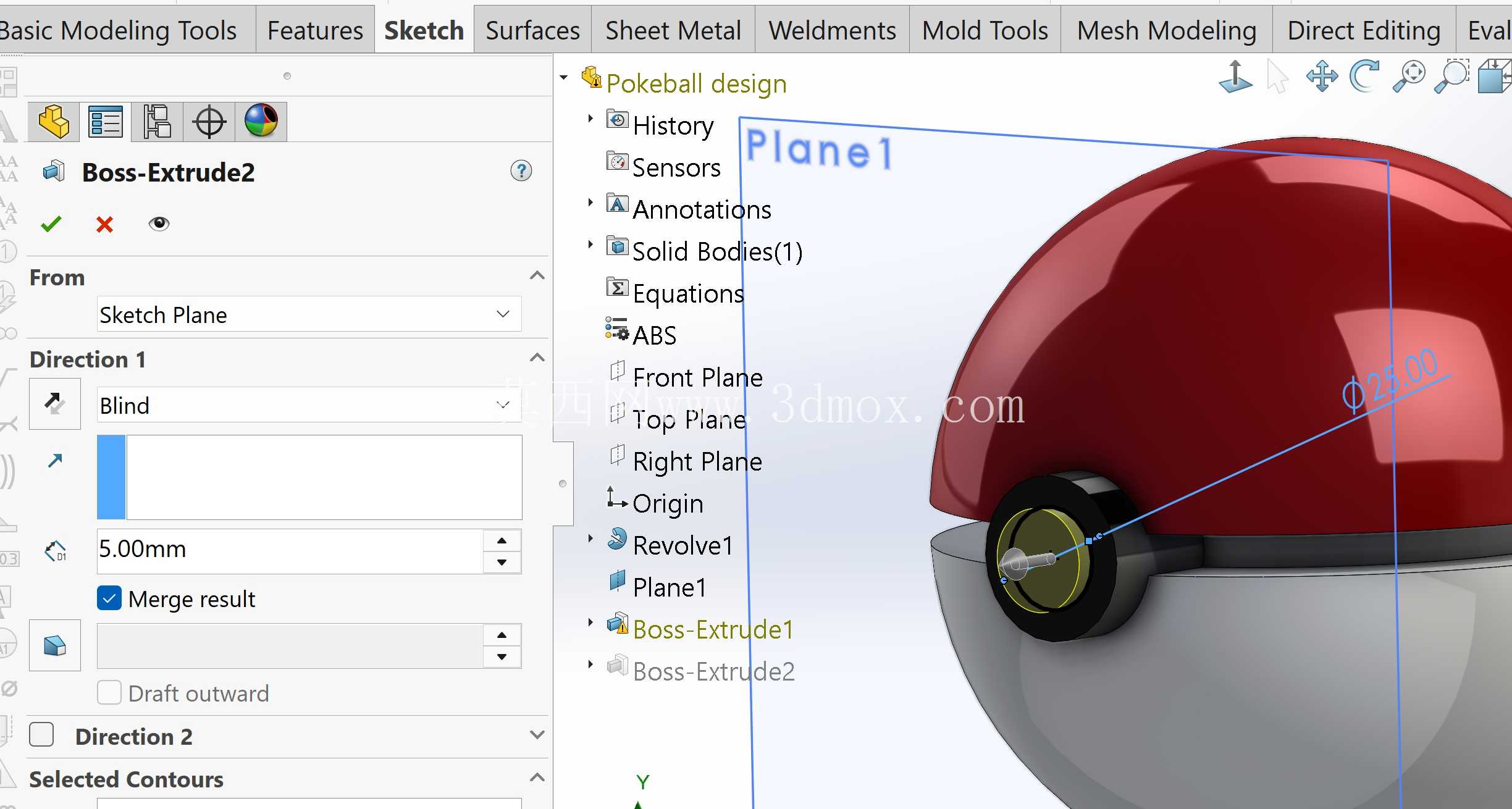

从实际应用场景来看，这类球形手持产品的跌落高度多集中在0.8m至1.5m区间，坠落接触面以水泥地面、木质桌面、瓷砖地面为主，碰撞过程的持续时间极短，冲击载荷会在毫秒级时间内传递至壳体与内部支撑结构，若仅依靠经验选型，很容易出现材料强度冗余导致重量超标、成本过高，或是强度不足导致跌落失效的问题。设计初期先梳理了核心约束边界：产品整体为对称球形结构，外径控制在常规手持握持的舒适区间，即70mm至80mm之间，壳体壁厚初始设定为2mm，内部预留电子元件安装位与支撑筋布局空间，整体重量需控制在150g以内，保证单手握持无明显负重感。

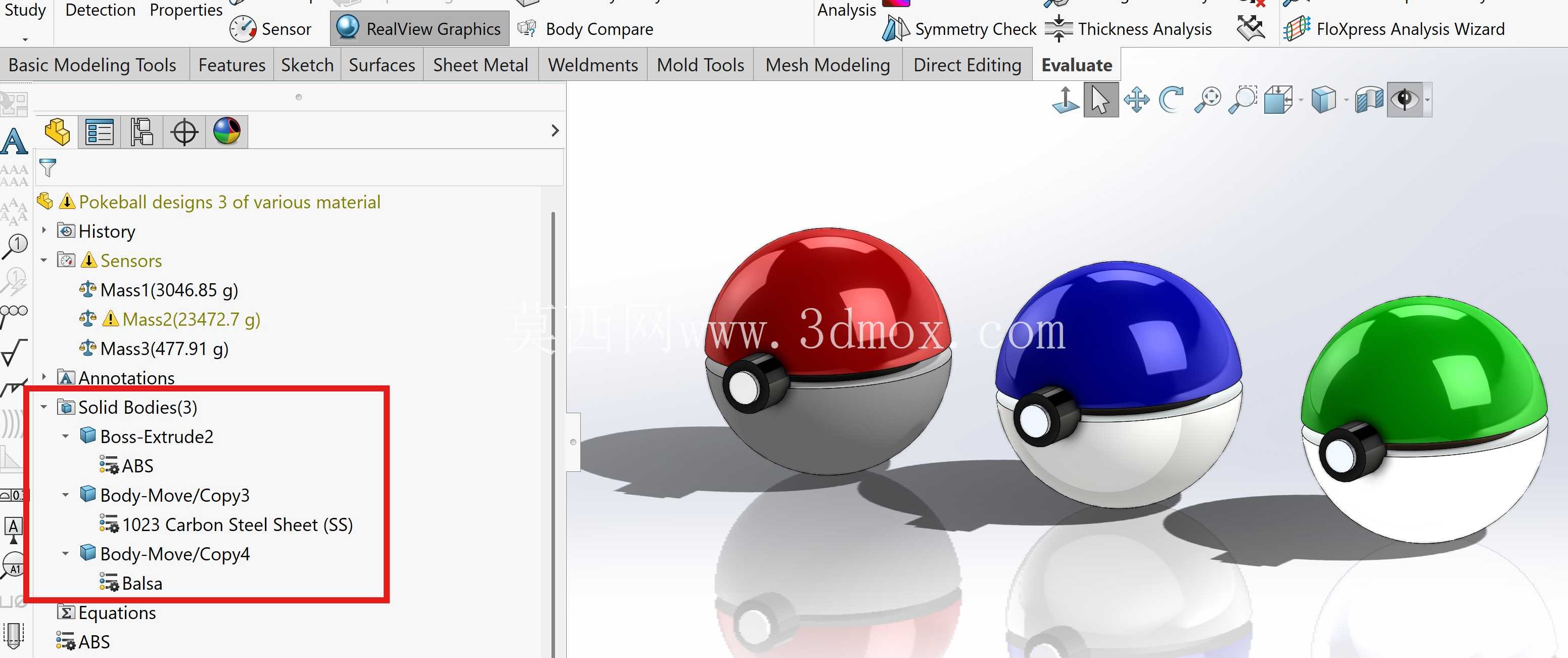

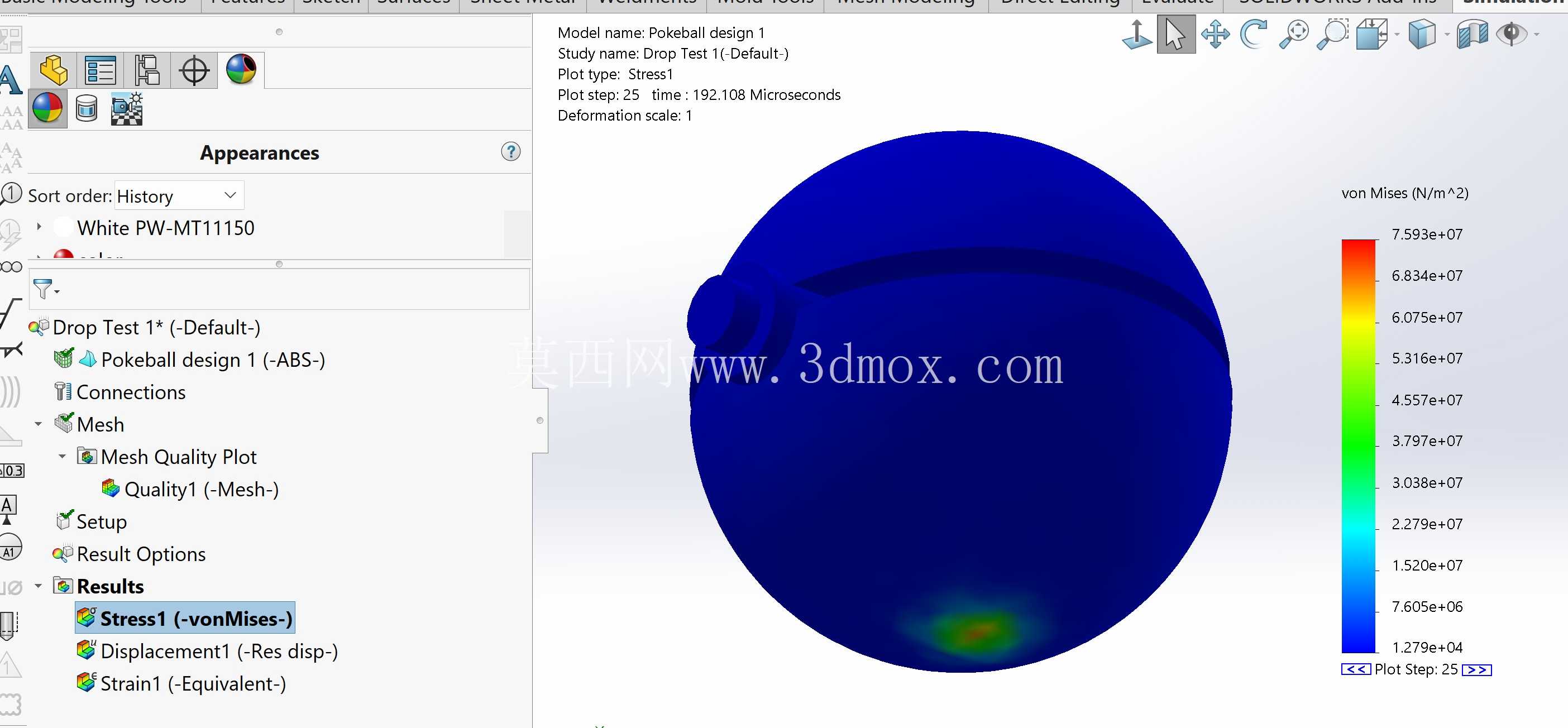

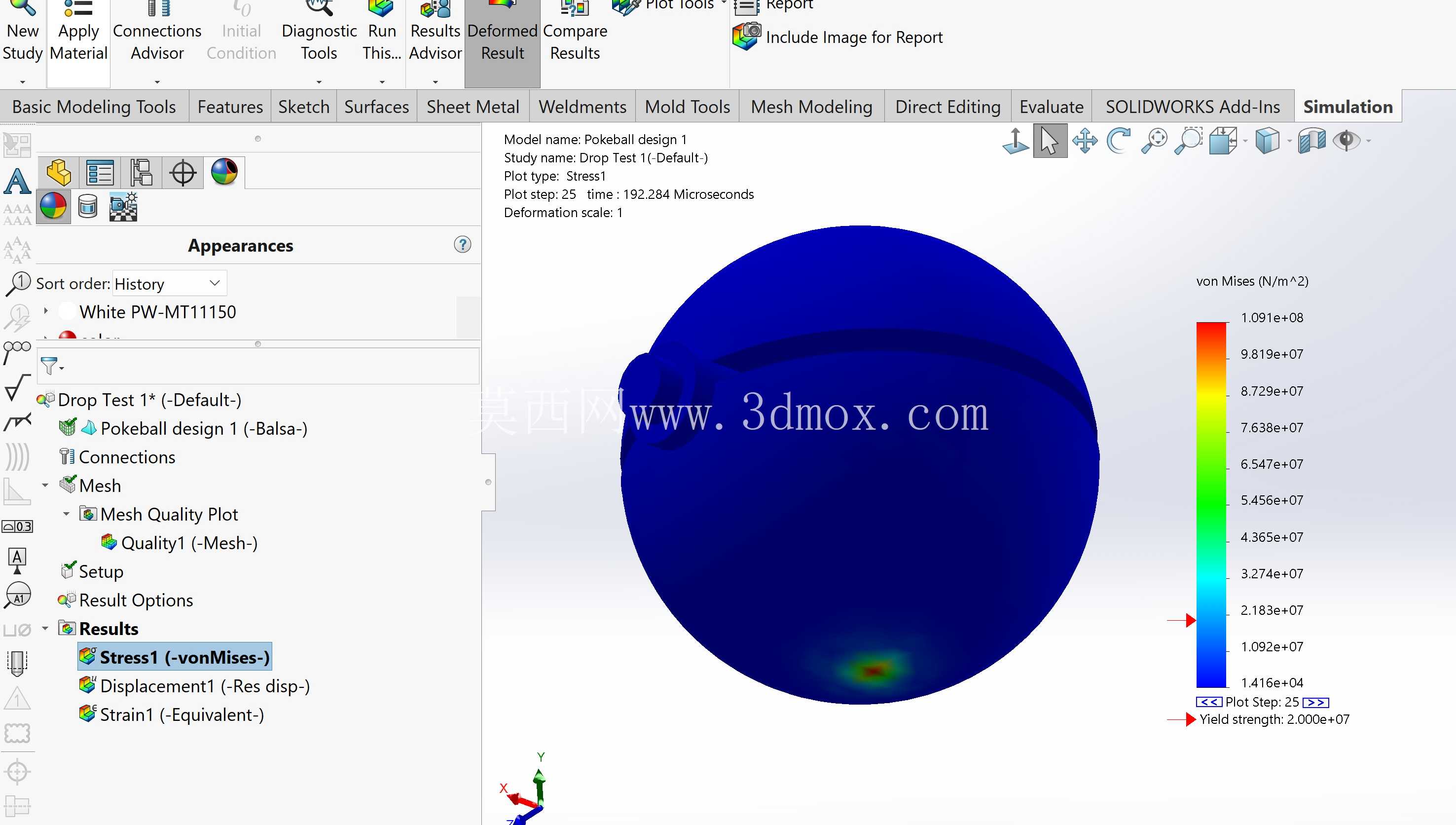

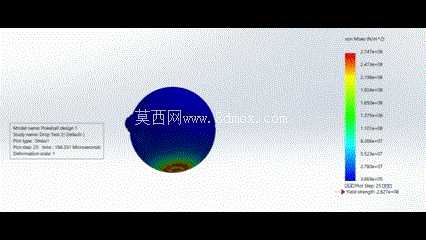

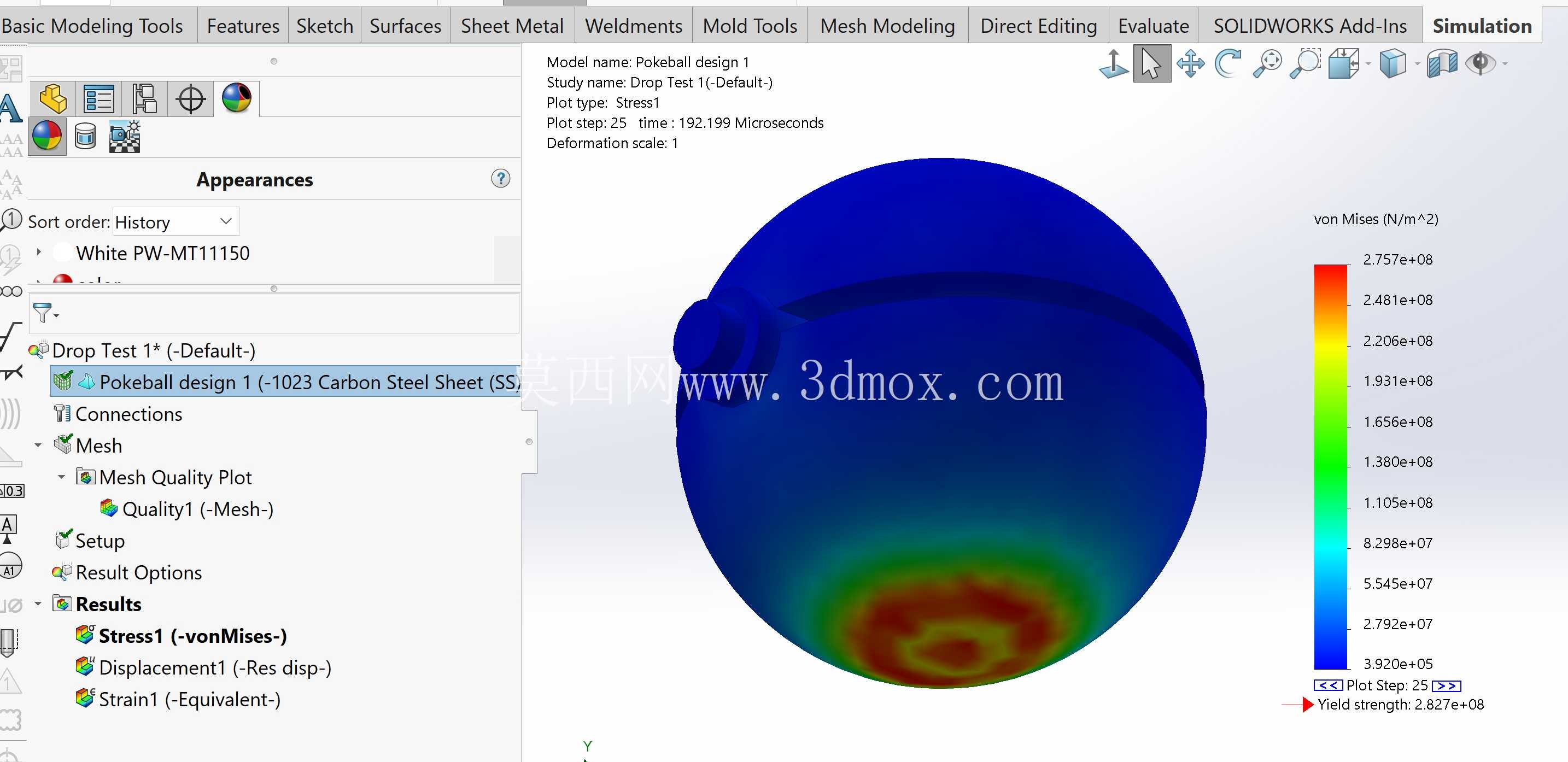

仿真分析阶段先搭建了完整的跌落测试工况，将模型导入仿真环境后，分别赋予ABS、碳钢、巴尔沙木三种典型材料的属性参数，模拟1.2m高度自由跌落至刚性水泥地面的全过程，提取碰撞过程中的应力分布云图、变形量数据、能量吸收曲线作为选型依据。从仿真结果来看，碳钢材料的整体强度最高，碰撞过程中最大应力远低于材料屈服强度，几乎不会出现塑性变形，但材料密度过大，相同壁厚下整体重量远超设计阈值，且表面处理工艺复杂，生产成本偏高，完全不适用于手持类消费产品；巴尔沙木的重量最轻，缓冲吸能表现较好，但材料本身硬度不足，跌落过程中接触区域会出现明显的凹痕变形，多次跌落后结构完整性无法保证，且防潮、耐磨性能较差，无法满足日常使用的耐久性要求；ABS材料的密度适中，相同壁厚下整体重量符合设计要求，碰撞过程中最大应力处于材料许用应力范围内，接触区域的变形量在弹性区间内，卸载后可恢复原状，同时材料本身的注塑成型性能优异，表面可做喷涂、丝印等工艺处理，生产成本可控，是三类材料中综合表现最优的选项。

完成初步材料选型后，针对仿真中暴露的应力集中区域做结构优化，在球体上下半球的拼接位置增设环形加强筋，内部元件支撑位做圆角过渡处理，避免直角结构带来的应力突变，同时将局部壁厚从2mm调整至2.5mm，非受力区域壁厚减薄至1.8mm，在不增加整体重量的前提下提升薄弱位置的抗冲击能力。优化后的二次仿真结果显示，相同跌落工况下，应力集中区域的最大应力下降了27%，接触区域的最大变形量减少了32%，整体抗跌落性能得到明显提升。

在安装边界的考量上，上下半球采用卡扣加超声波焊接的连接方式，拼接缝的错位量控制在0.1mm以内，保证球体外观的完整性，内部支撑结构预留0.5mm的元件安装间隙，避免跌落过程中内部构件与壳体发生硬碰撞，同时在内部元件与壳体之间预留缓冲泡棉的安装空间，进一步吸收碰撞过程中的冲击能量。整个设计过程完全基于仿真数据驱动，没有盲目选用高强度材料或是单纯做壁厚加厚处理，而是通过工况模拟精准定位薄弱环节，在重量、成本、性能三者之间找到最优平衡点，这种设计逻辑同样适用于其他手持类消费产品的抗跌落结构开发，能够有效减少物理样机的测试次数，缩短产品开发周期，降低前期研发成本。
