带双翅片NASA超音速飞行器工程结构设计

　　该结构件面向航空航天领域高速飞行器原理验证、教学实训场景设计，可作为空气动力学课程实操案例、小型超音速飞行器缩比模型验证载体使用，核心用途是帮助设计人员掌握高速飞行器气动外形的工程表达逻辑，熟悉带翼面薄壁构件的结构设计规范，同时可用于风洞试验前的结构合理性预校验，排查翼身衔接处的结构干涉、气动外形连续性问题。从功能特性来看，双翅片布局是该构件的核心设计点，两片对称布置的翼面承担高速飞行状态下的航向稳定、姿态调整功能，翼型选用低阻超音速翼型，前缘做尖锐化处理以降低激波阻力，翼身融合段采用平滑过渡曲面，避免截面突变带来的气流分离问题，保证跨音速、超音速飞行阶段的气动效率。

　　主体机身采用旋成体构型，头部为符合卡门曲线的钝尖锥造型，可有效降低头部激波强度，中段为等直径圆柱段，预留内部载荷安装空间，尾部做微收缩处理匹配发动机喷管的安装边界，整体外形严格遵循超音速面积律设计，控制跨音速阶段的阻力激增问题。设计过程中优先采用自顶向下的建模逻辑，先绘制机身纵向基准轴线，确定各特征截面的定位尺寸，再通过拉伸、旋转特征构建机身主体轮廓，翅片部分采用多截面曲面放样生成翼型曲面，之后通过布尔运算与机身合并，衔接位置做圆角过渡处理消除应力集中点。

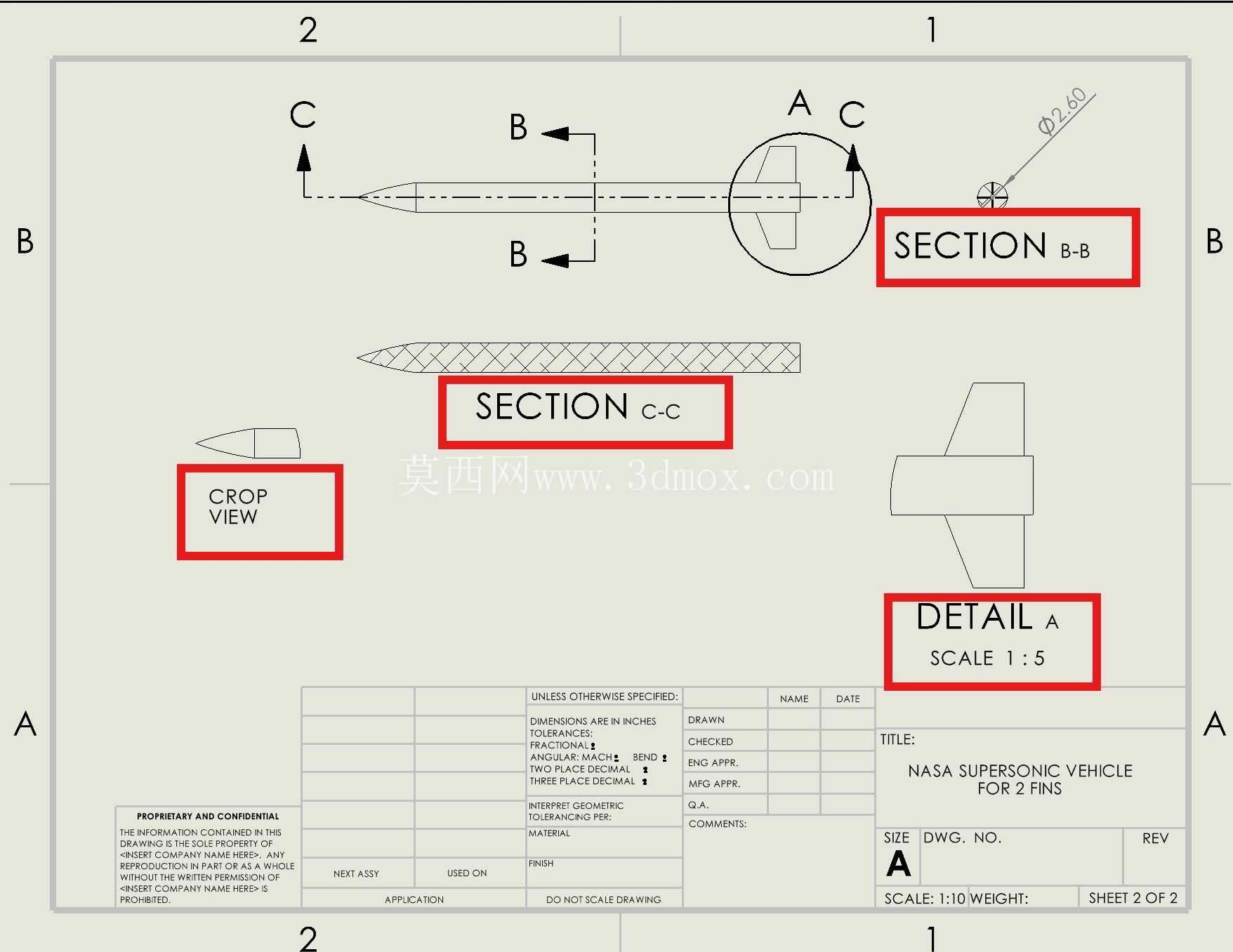

　　工程图表达上设置了多组剖切视图，沿机身纵向的B-B剖面用于展示机身内部腔体的贯通结构、翼根与机身的连接厚度分布，垂直于纵向的C-C剖面用于呈现翅片的翼型截面形状、翼身融合处的截面过渡形态，局部放大视图DETAIL A针对头部尖锐区域做5倍比例放大，清晰标注头部圆角、前缘厚度等关键尺寸，避免小尺寸特征在全比例视图中表达不清，裁剪视图CROP VIEW则单独提取中段翼身组合区域，重点展示翅片的安装定位角度、与机身的相对位置关系。

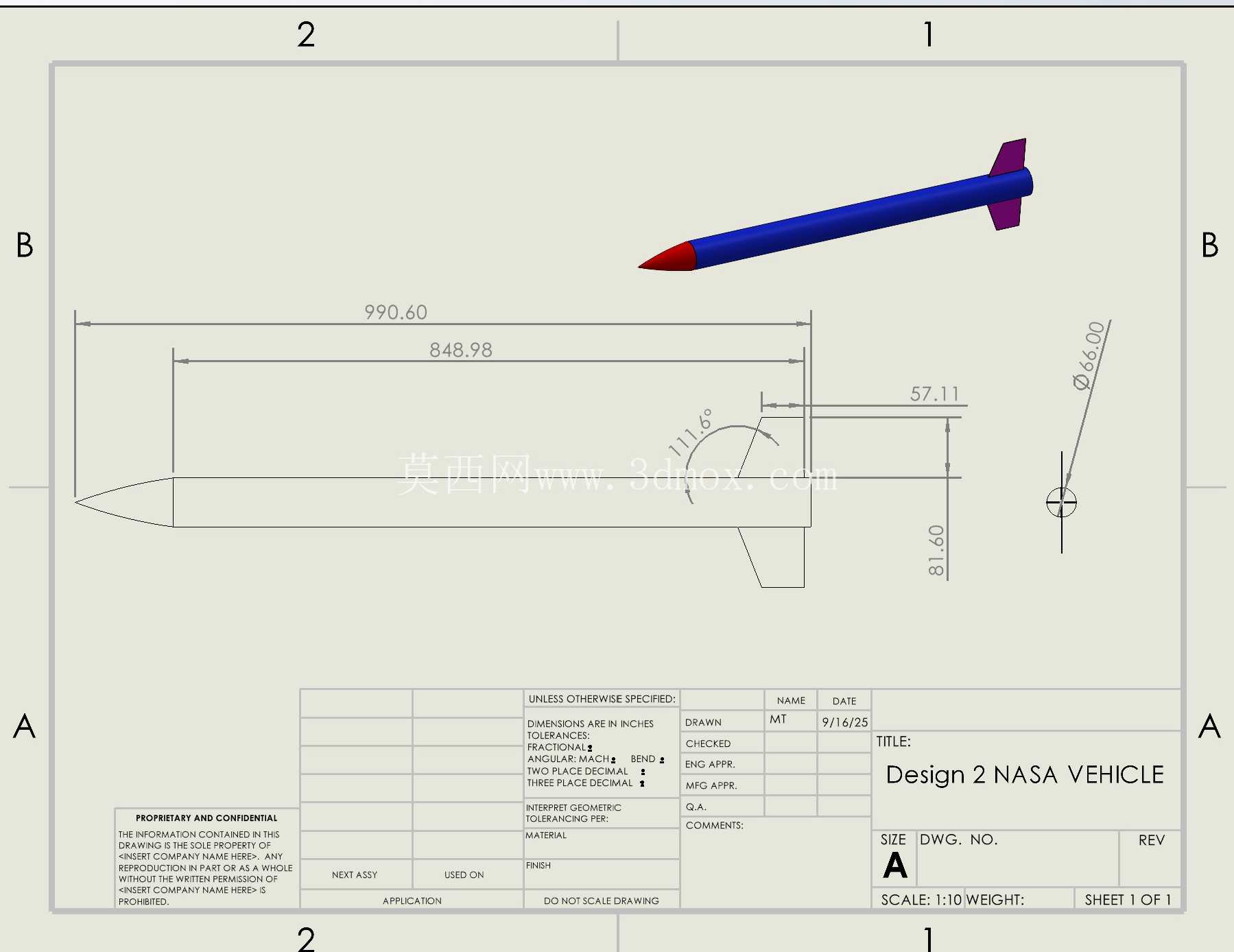

　　尺寸控制上，整体外廓尺寸适配标准名片的承载边界，长度方向控制在3.5英寸范围内，最大直径不超过2英寸，翅片展长不超过机身直径的1.2倍，保证整体结构紧凑，既满足3D打印、教学演示的尺寸要求，也符合缩比模型风洞试验的安装边界条件。翼根位置的厚度设计兼顾结构强度与气动要求，最小厚度不小于1.2mm，避免高速气流冲击下出现结构变形，前缘最小圆角控制在0.2mm，既满足加工工艺要求，也保证气动外形的精度。材料选用上兼容ABS塑料、铝合金等常用加工材料，不同材料对应调整壁厚参数，塑料件壁厚不小于1.5mm防止打印变形，金属件壁厚可缩减至0.8mm以降低整体重量。结构校验阶段重点检查翼身衔接处的曲率连续性，保证G1连续以上避免气流干扰，同时核查内部腔体的尺寸是否满足小型传感器、配重块的安装空间要求，所有锐边除特殊气动要求外均做倒钝处理，避免加工、装配过程中出现割伤风险。工程图的尺寸标注遵循航空制图标准，关键气动尺寸设置公差带，外形轮廓尺寸采用自由公差，形位公差重点标注翅片的安装对称度、机身轴线的直线度，保证加工装配后的构件气动性能与设计值一致。
