带按键LCD的微控制器用户界面电路板

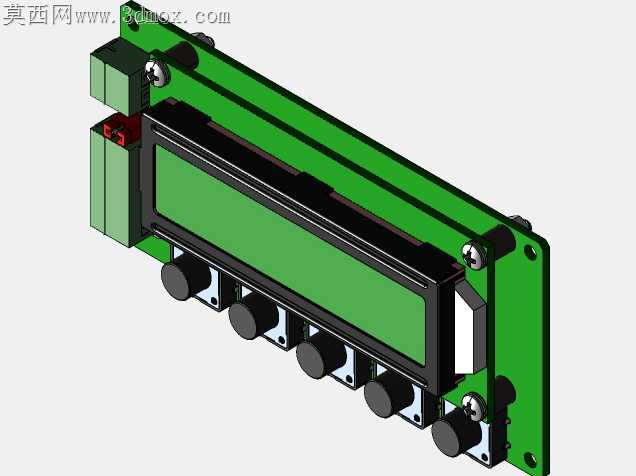

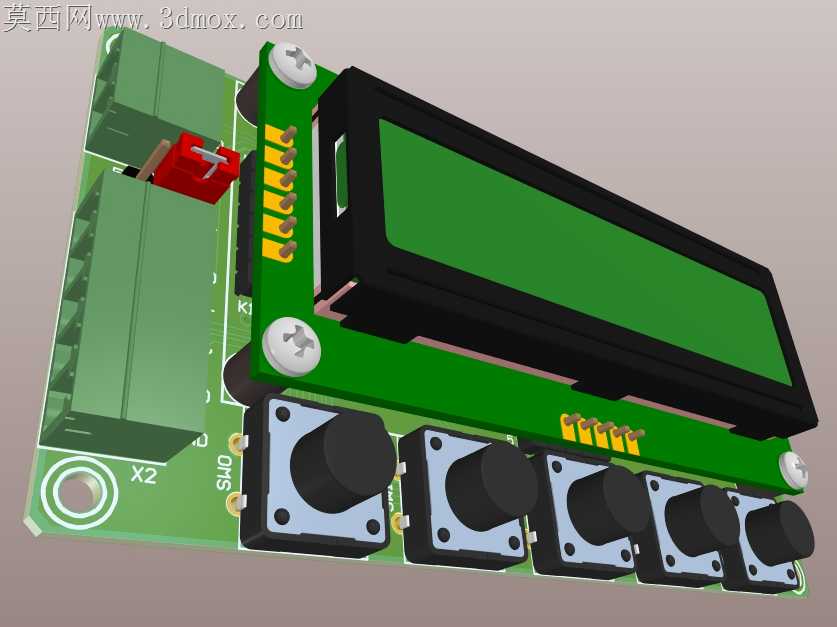

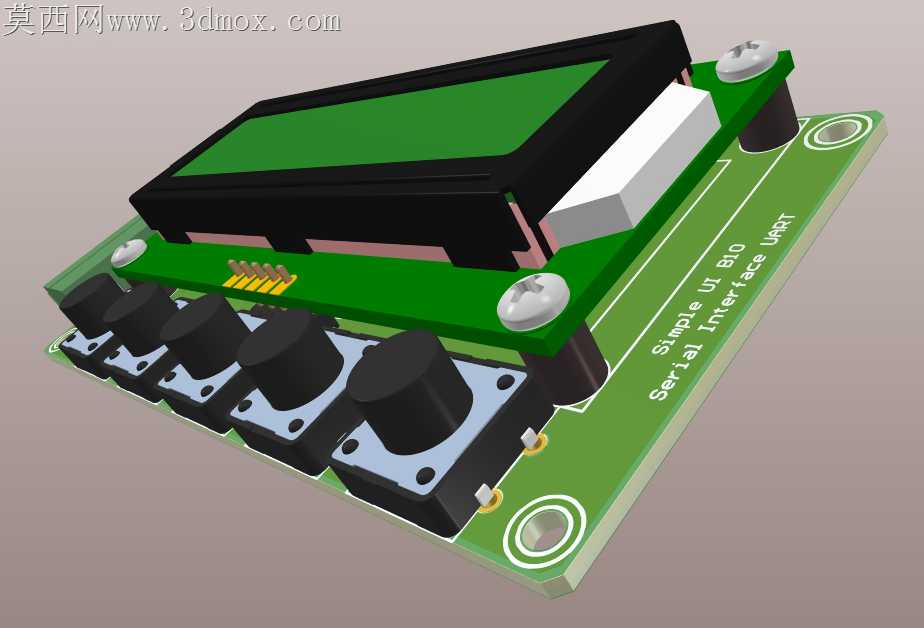

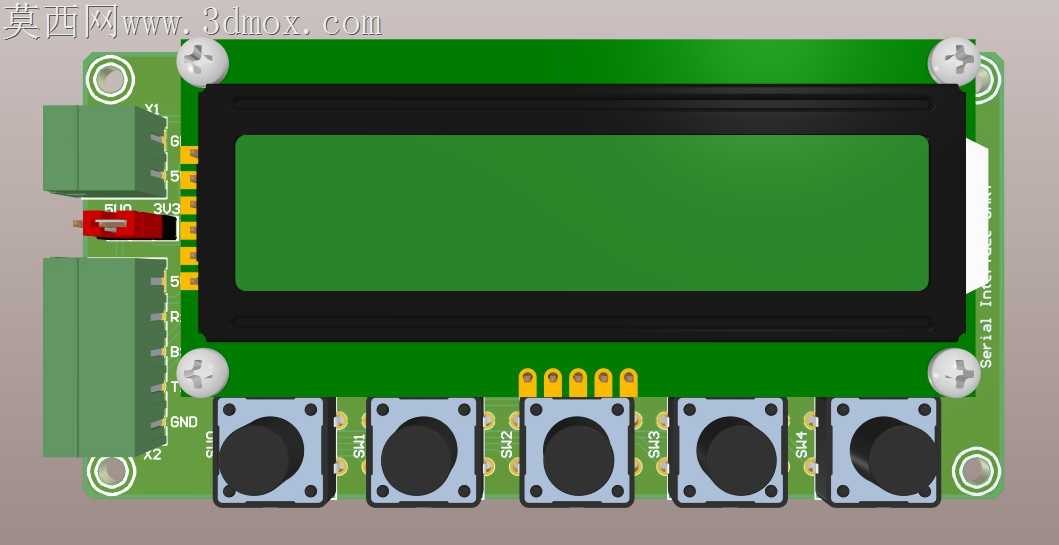

本作品为面向微控制器原型制作与测试场景的用户界面电路板三维模型，建模阶段严格遵循PCB设计规范与电子元器件装配逻辑完成全结构搭建。首先完成绿色PCB基板的主体建模，精准还原板身四角的安装固定孔位、边缘定位缺口，以及板身表面的丝印标识、焊盘排布细节，确保板体尺寸与实际工业生产的1602LCD适配PCB规格完全匹配。显示区域部分，建模时还原了LCD1602液晶模块的分层结构，包括黑色塑料外框、绿色液晶显示面、侧边金属固定引脚，精准呈现模块可显示2行16个字符的结构特征，模块与PCB板的装配间隙、定位卡扣结构都做了精细化还原。操作按键区域，对五个轻触按键做了分层建模，还原按键的灰色塑料底座、黑色圆形键帽、侧边引脚焊盘结构，按键在PCB板下方的排布间距符合人体操作的合理间距，每个按键旁的丝印功能标识也在模型表面做了对应呈现。接口区域部分，还原了板载的绿色接线端子、红色拨码开关、侧边UART串行接口的结构，包括接线端子的螺丝固定位、拨码开关的拨动档位结构、接口引脚的排布细节，同时还原了板上用于选择5V或3.3V IO引脚的跳帽选区结构，清晰呈现工作电压为5V的电路适配结构。渲染阶段采用写实材质表现，PCB板使用哑光阻焊绿油材质，呈现真实电路板的细微磨砂质感；金属螺丝、引脚使用略带氧化质感的金属材质，还原电子元器件的金属件真实观感；塑料按键、接线端子、LCD外框使用不同粗糙度的塑料材质，区分不同部件的材质差异；LCD屏幕使用略带反光的半透明玻璃材质，还原液晶屏幕的显示面质感。整体建模过程中严格对齐各元器件的装配公差，确保所有部件的装配关系符合实际电路板的生产装配逻辑，既完整呈现该用户界面板的全部硬件结构，也通过材质与光影渲染还原实物的视觉效果，可用于电子设备结构验证、产品展示、装配教学等场景。
