电子设备坡道1.6电路板组件三维建模作品

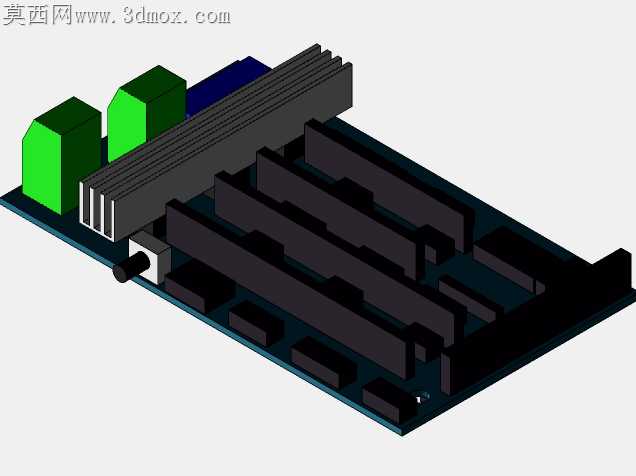

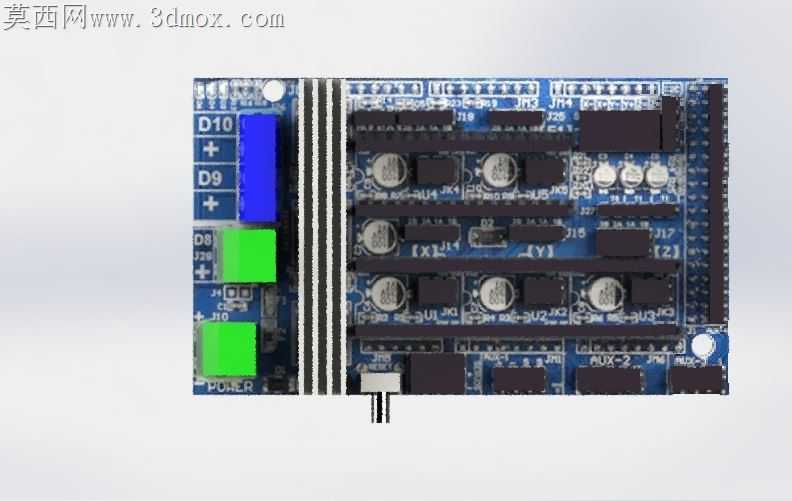

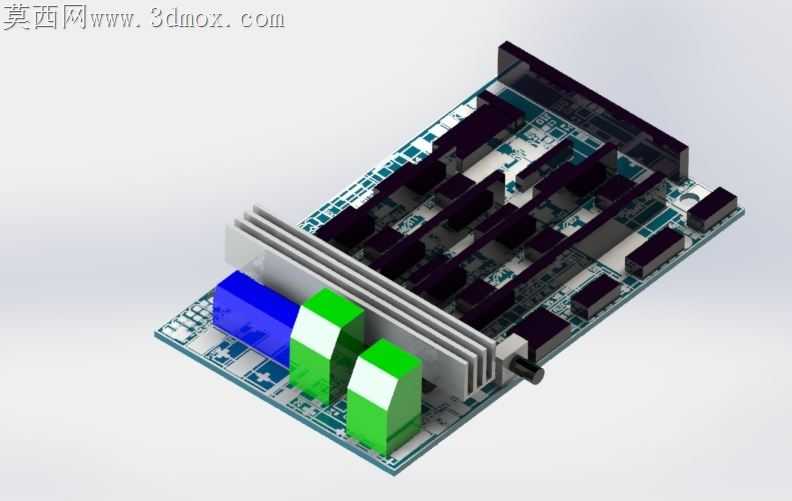

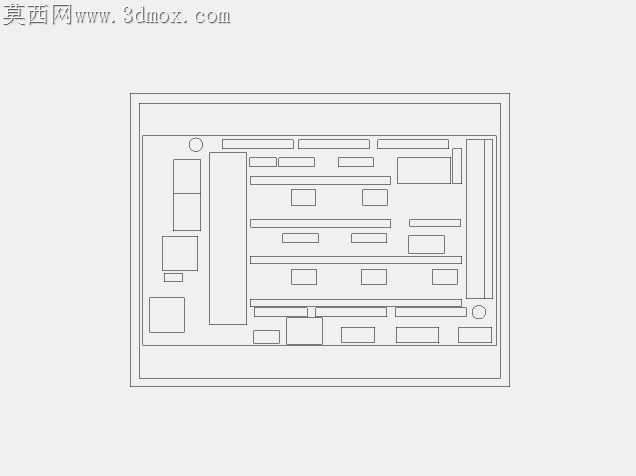

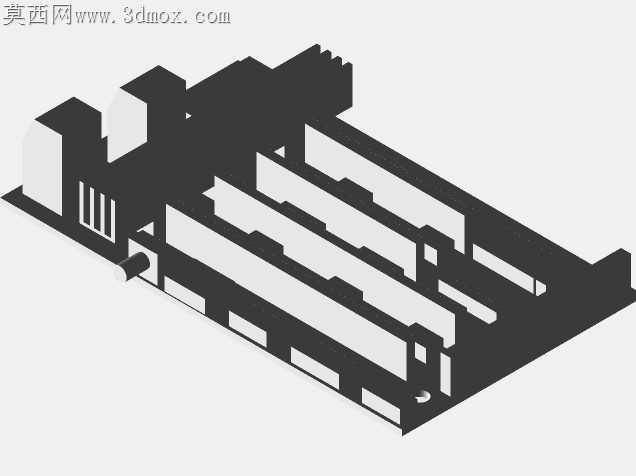

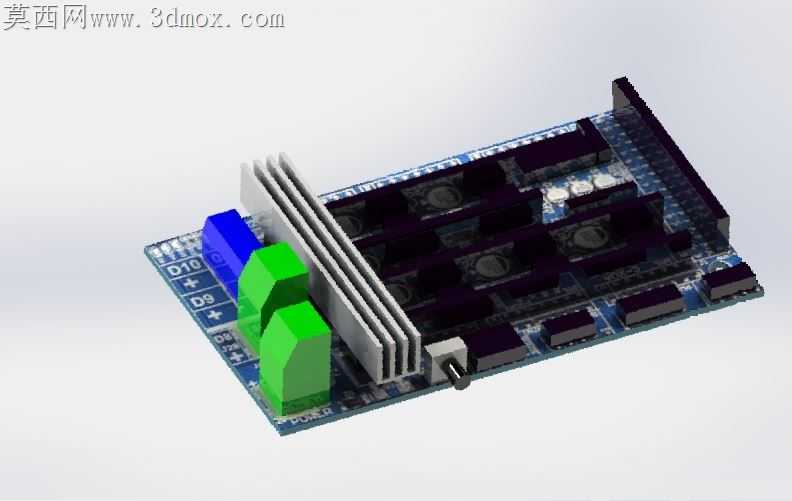

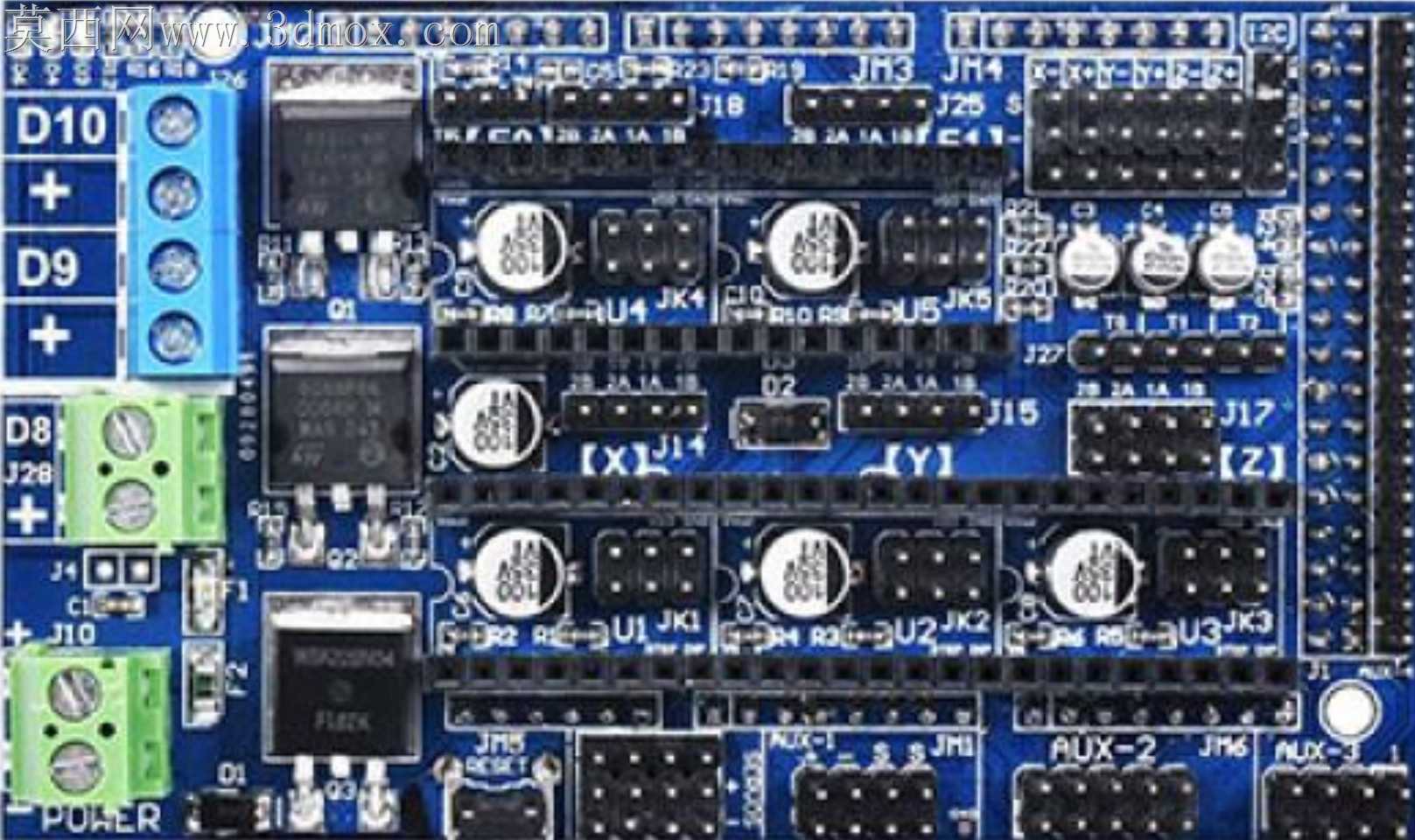

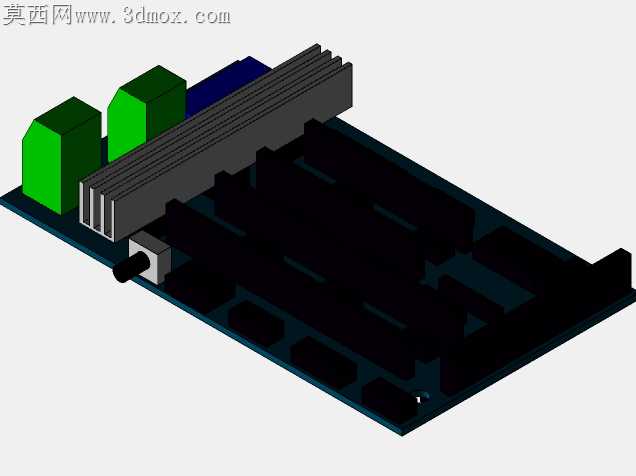

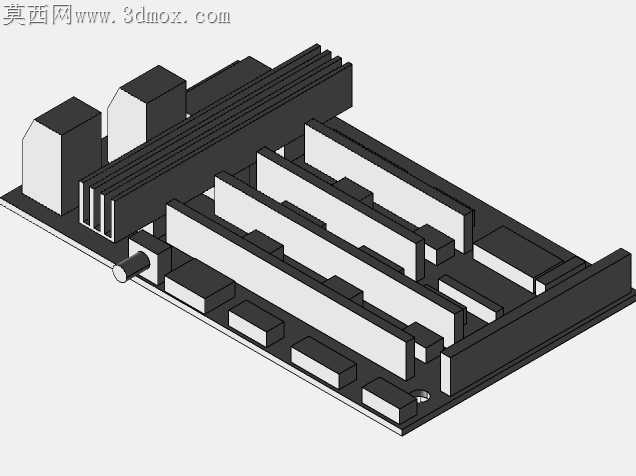

本作品为电子设备坡道1.6版本的电路板组件三维建模成果，建模过程依托主流三维设计软件完成，整体还原了电路板组件的完整结构与外观特征。建模初期以原始丝网文件为核心参考依据，严格遵循实际电子元件的布局逻辑开展结构搭建，首先完成PCB基板的基础轮廓建模，精准还原基板的外形尺寸、安装孔位与边缘卡扣结构，确保基板的基础形态与实物比例完全匹配。随后开展板载元件的逐一建模，针对板上排布的各类黑色插接槽、电容类元件，按照实际尺寸比例构建三维实体，区分不同元件的高度差与外形轮廓，还原元件在基板上的排布密度与相对位置，避免出现元件错位、比例失衡的问题。对于前端的三色接口组件，分别构建蓝色、绿色接口的独立壳体结构，还原接口的阶梯状外形与插接端面的细节特征，同时还原接口旁的银色金属散热条结构，刻画散热条的平行齿状造型与安装定位结构，还原金属部件的质感特征。建模过程中对板身的线路丝印区域做了简化还原，通过纹理映射的方式呈现板面的线路排布视觉效果，在保证模型整体轻量化的同时，还原电路板的视觉辨识度。材质设置环节，为PCB基板赋予哑光绿的板材材质，调整材质的粗糙度参数还原电路板的哑光质感；为黑色插接元件赋予深色哑光塑料材质，还原塑料元件的低反光特性；为前端彩色接口分别赋予对应色彩的半哑光塑料材质，还原接口外壳的色彩区分特征；为金属散热条赋予拉丝金属材质，调整金属的反光度与粗糙度参数，还原金属部件的冷硬质感。渲染环节采用柔和的均匀布光方案，避免强光造成的材质过曝问题，多角度呈现组件的整体结构与元件排布细节，清晰展示各部件的装配关系。整个建模过程以还原实物结构为核心目标，尽管模型属于快速搭建的糙模版本，但所有结构尺寸均参考原始丝网文件校准，能够准确呈现该坡道版本电路板组件的实际装配形态，可用于电子设备结构展示、装配模拟等相关场景使用，清晰展现板载元件的布局逻辑与接口组件的形态特征。
