带3D打印部件的电动三爪机械夹持器设计

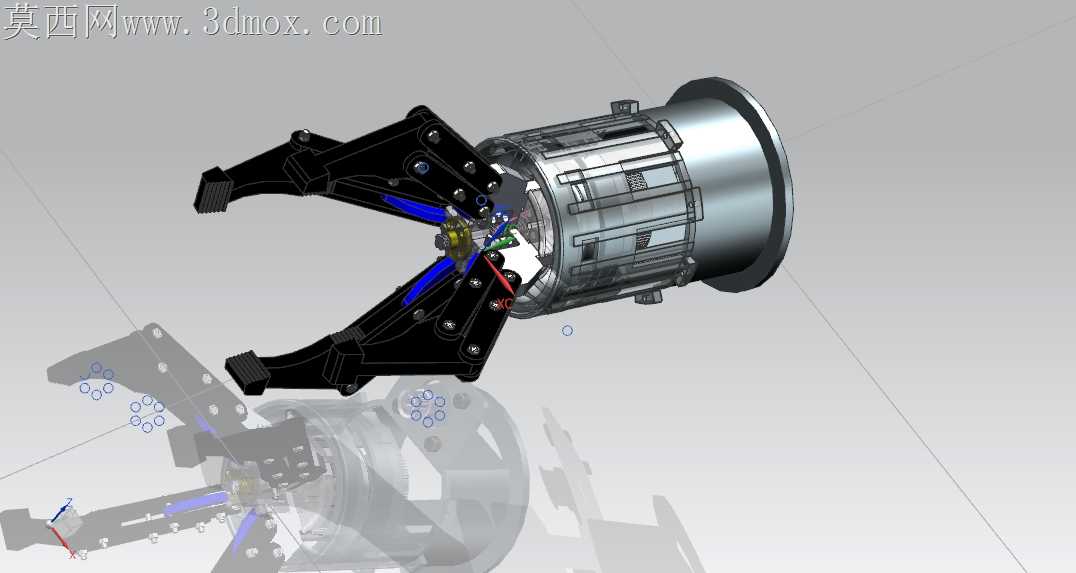

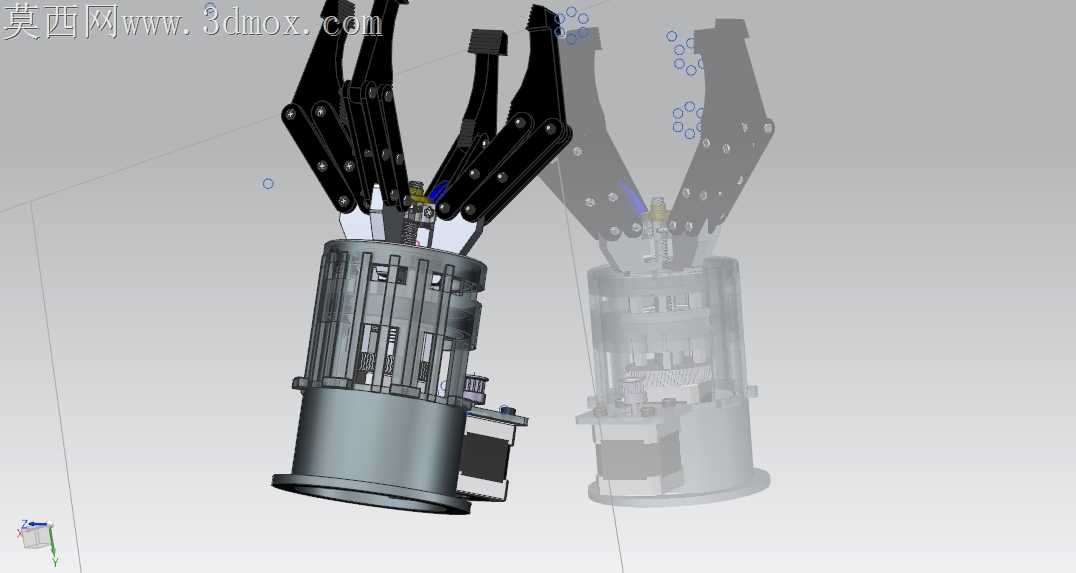

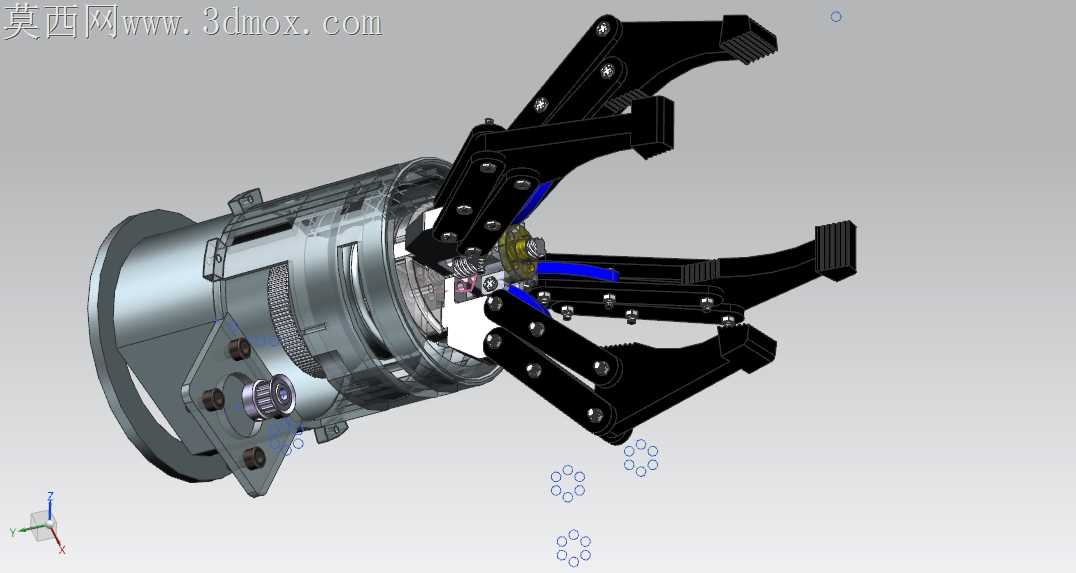

本作品为适配自动化作业场景的电动三爪机械夹持器三维设计方案，整体采用同轴驱动的对称式布局，核心驱动单元集成于尾部圆柱形筒状结构内，通过内部传动组件将动力同步传递至前端三组均匀分布的夹持爪臂，实现对工件的定心夹持动作，可适配不同规格的圆柱形、规则多边形工件的抓取需求。建模过程中对各部件的装配关系进行了完整还原，从尾部驱动端的壳体、内部传动构件，到中部的连接基座、爪臂铰接支座，再到前端的三组夹持爪、接触垫块、辅助定位结构，所有零件均按照实际加工装配的公差逻辑进行参数化建模，各铰接点的转动副、传动副的配合关系均做了对应约束，可直接用于装配干涉检查与运动仿真验证。渲染阶段针对不同部件的材质特性做了区分处理：尾部驱动壳体采用金属银灰质感的哑光金属材质，还原铝合金机加工件的表面质感；爪臂结构采用黑色硬质工程塑料搭配局部蓝色高亮标识件，区分主体结构与功能标识区域；铰接位置的紧固件、传动销轴采用亮面金属材质，突出标准件的质感差异；接触工件的爪端垫块采用带细微纹理的防滑橡胶材质，还原实际夹持时的接触摩擦特性。结构设计上充分考虑了3D打印部件的适配性，部分非核心受力的结构件可采用3D打印工艺快速制作，降低小批量试制的成本与周期；三组爪臂采用同步联动的设计，通过内部的斜楔或者齿轮传动结构保证三个爪的运动行程完全一致，夹持时自动对中工件，避免工件偏载；爪臂的铰接位置设计了可调节的限位结构，可根据夹持工件的尺寸范围调整开合角度，适配不同直径的工件抓取；尾部驱动端预留了标准安装法兰，可直接对接工业机械手末端、线性模组等自动化执行机构，拓展应用场景。设计过程中兼顾了刚性与轻量化需求，爪臂在保证夹持受力强度的前提下做了局部镂空减重处理，驱动壳体采用薄壁加内部加强筋的结构，在降低整体重量的同时避免传动过程中出现结构形变，保证夹持精度。
