带安全防护与出料输送的75吨自动冲压压力设备

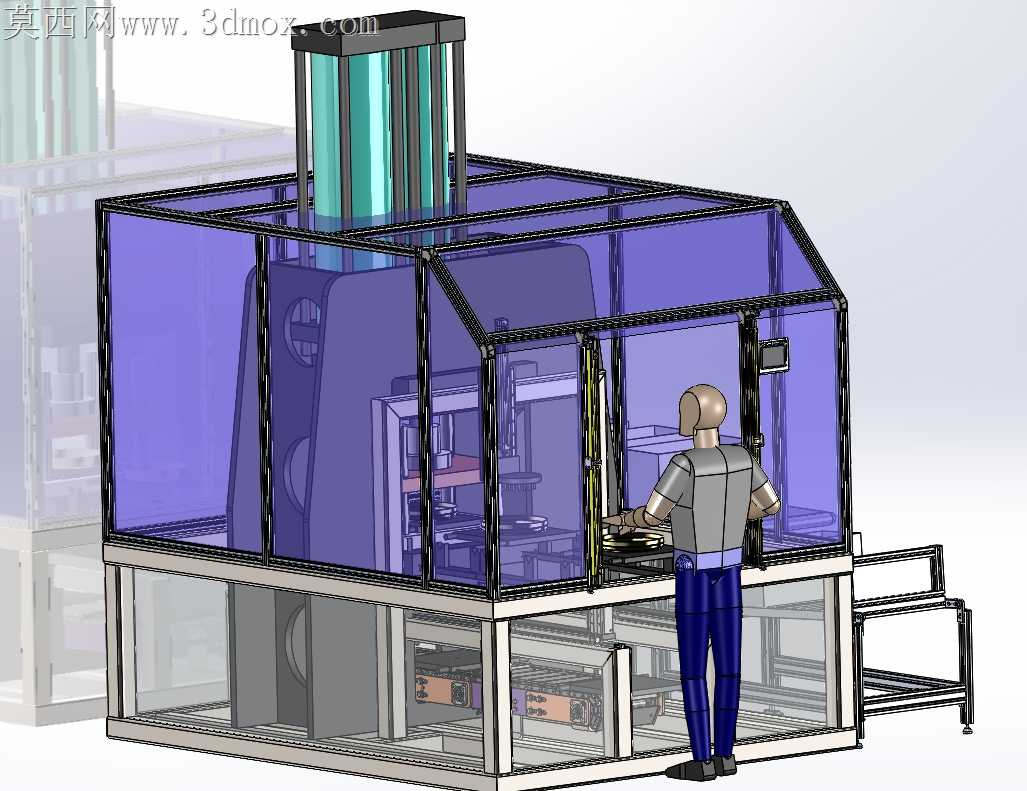

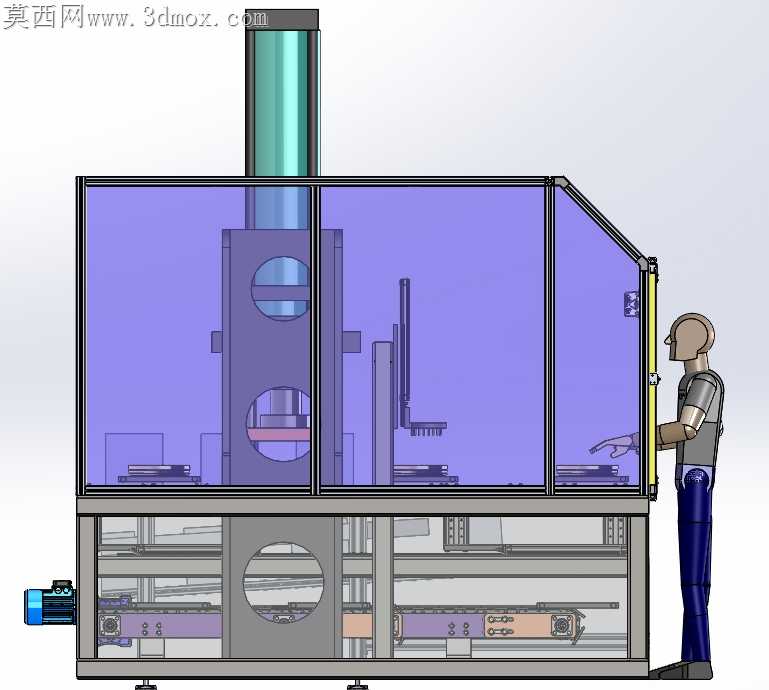

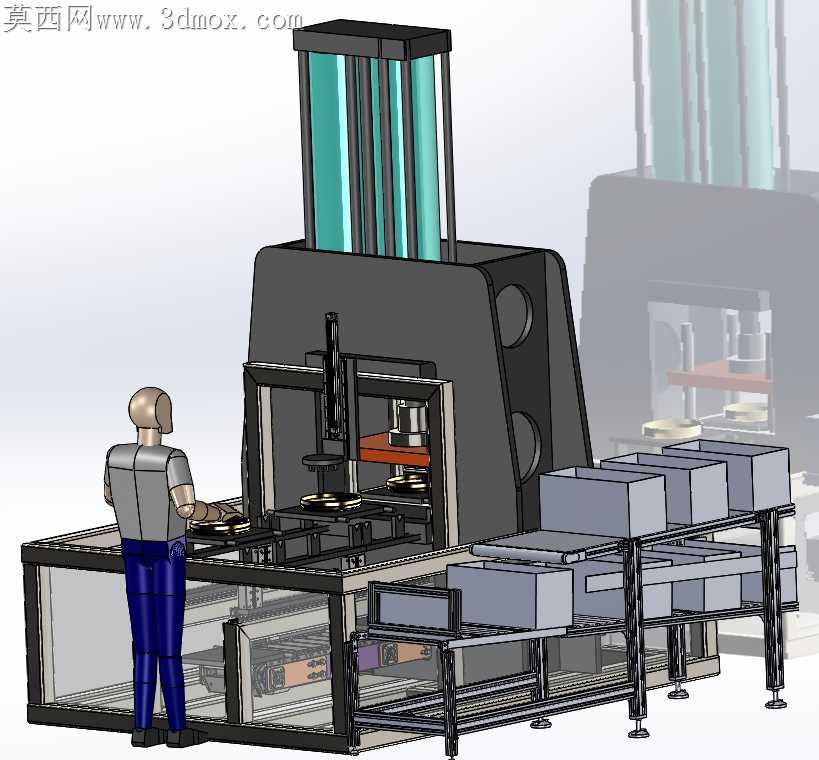

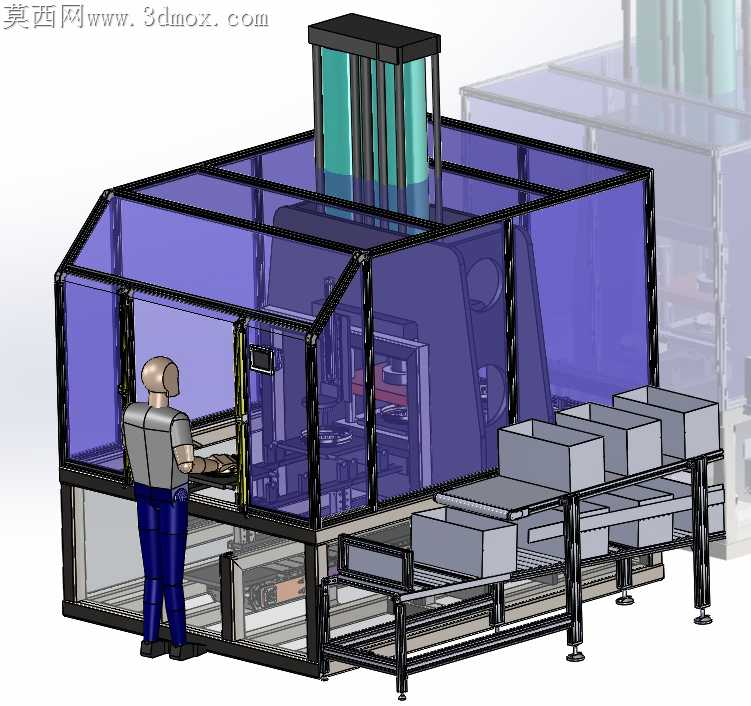

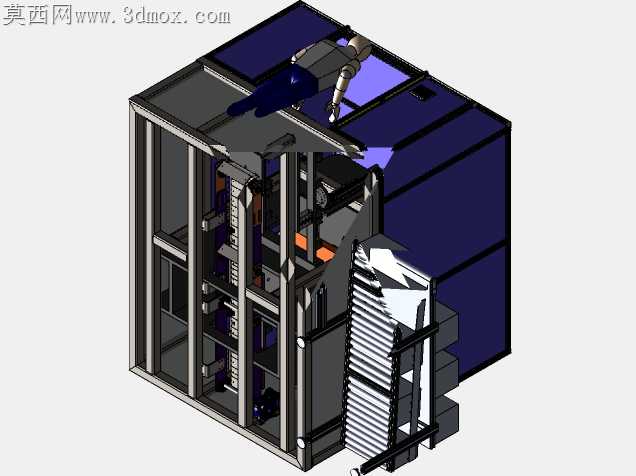

车间冲压工位最常出现的隐患，是滑块下行时操作人员误伸入作业区的风险，以及冲压完成后工件出料卡滞带来的停机等待，这套75吨自动压力设备的结构设计，刚好把这两个现场痛点作为核心优化方向，没有照搬传统开式压力机的裸露结构。外围的紫色透明防护围挡没有采用整块亚克力拼接，而是拆成了带铝型材包边的分块式嵌板，每块嵌板和框架的连接位预留了2mm的浮动间隙，不会因为车间地面轻微沉降、设备长期冲压产生的振动导致板材开裂，操作位的安全门加装了联锁触发结构，只要门体开启超过10mm，主缸的下压回路就会直接锁止，哪怕误触操作按钮也不会触发滑块动作。顶部的主缸安装位没有直接焊死在框架顶面，而是做了带定位销的可拆卸连接座，后期更换不同吨位的缸体、检修密封件时，不需要整体拆解上部框架，只需要松掉连接螺栓就能把缸体整体吊出，比传统焊接结构的维护效率提升近六成。出料端的多道输送槽没有做统一高度的平面设计，而是顺着冲压完成后工件的滑落轨迹做了1.2度的微小倾斜，槽体侧边的导向挡条用的是耐磨尼龙材质，不会刮花工件表面，每个输送槽的支脚都单独配了可调脚杯，能根据对接的下一工位高度单独调整，不用额外垫垫片找正。框架下部的电气舱预留了走线槽和散热通风口，线槽和冲压作业区做了密封隔离，冲压产生的金属碎屑不会掉进舱内卡坏线路，通风口的滤网是抽拉式结构，日常清理积尘不用拆舱门。站在操作位的人体模型刚好对应170cm左右身高的操作人员，操作面板的高度设置在胸口位置，不用抬手或者弯腰就能触碰按钮，长时间作业也不容易产生肢体疲劳。防护围挡的透明材质选的是防冲击聚碳酸酯板，哪怕冲压时出现小的金属碎块崩飞，也不会击穿板材伤到操作人员，围挡顶部和主缸的衔接位做了风琴式防尘罩，车间里的浮尘、冲压产生的油雾不会飘到缸体的活塞杆表面，能减少密封件的磨损速度，延长核心部件的更换周期。出料输送架和主机框架的连接用的是螺栓定位而非刚性焊接，后期如果要更换不同规格的出料治具，只需要松开连接螺栓调整输送架的位置就行，不用重新切割焊接机架，适配多批次小批量的冲压生产需求。
