HAAC系列流线锥体航空整流构件

项目分类:铸造模 发布时间:2026-06-05 ID:1176418
  • HAAC系列流线锥体航空整流构件
  • HAAC系列流线锥体航空整流构件

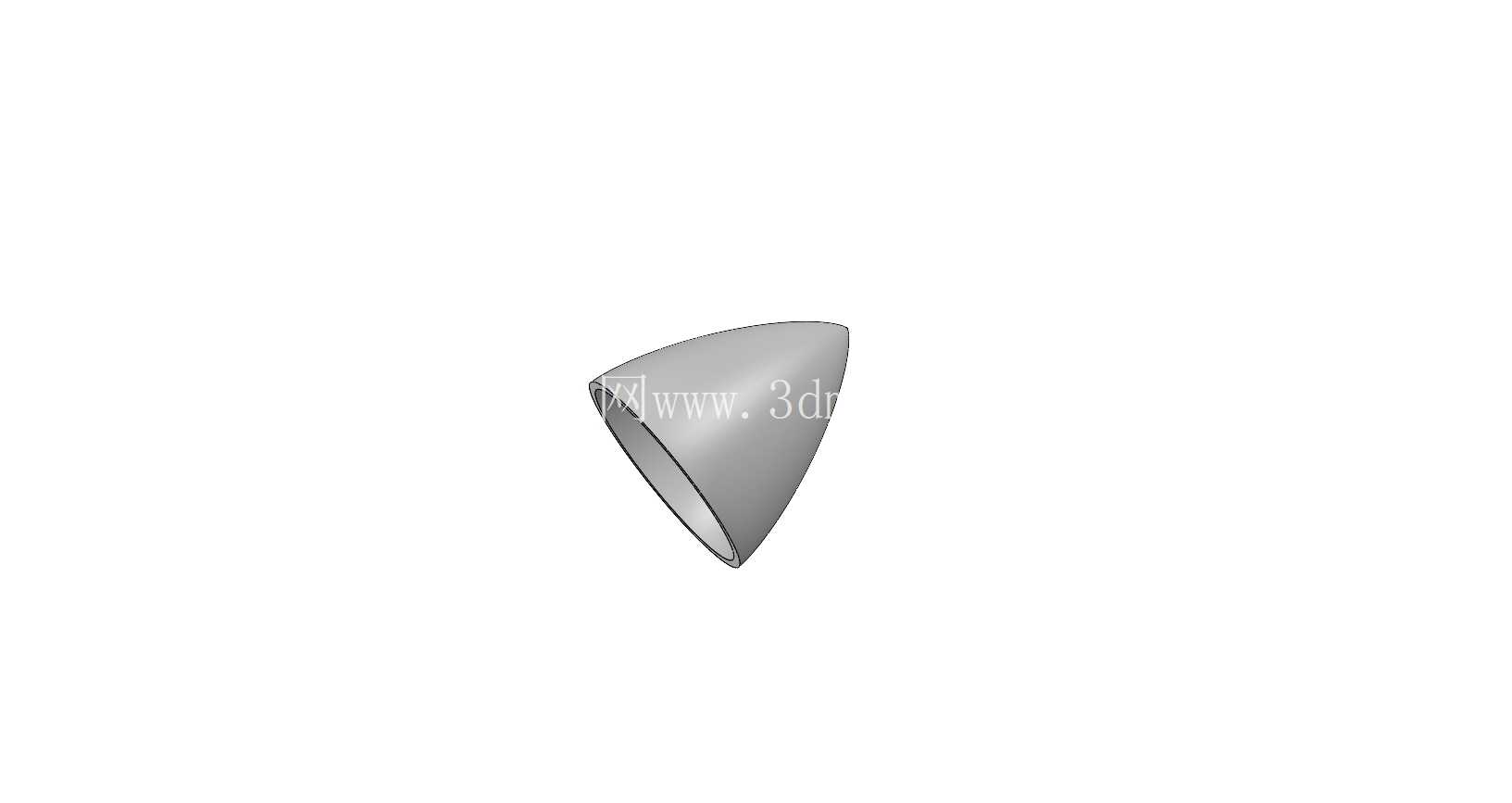

这套HAAC系列锥体构件的建模工作,核心是把航空领域常用的HAAC翼型族曲线,通过参数方程的方式精准生成后,导入三维设计环境中完成实体构建,最终得到25×25规格的流线型锥状零件。从实际工程落地的场景来看,这类锥体最常出现在小型无人机、航模以及轻型通航飞行器的机头整流段、翼身过渡整流罩、尾椎收敛段这些对气动外形连续性要求极高的位置,也有不少结构工程师会把同类型曲面逻辑迁移到高速移动设备的导流端、风洞试验件的前置整流段,用来降低行进过程中的压差阻力,避免外形突变带来的气流分离。

做这类零件的三维设计,最容易踩的坑是直接用普通圆弧或者自由样条去拼接锥面,最后出来的曲面看似顺滑,实则曲率分布完全不符合HAAC翼型的厚度变化规律,放到流场里算出来的阻力系数和理论值偏差能超过两成。这次的建模思路是先从HAAC翼型的坐标方程入手,按弦向位置逐点计算出对应截面的厚度与弯度值,生成基准样条曲线之后,再通过放样或者边界凸台的方式把大端开口和小端收敛尖点衔接起来,整个曲面的G2连续性要反复检查,尤其是靠近锥尖的收敛段,不能出现局部曲率突变,否则后续不管是做CNC加工、铸造翻模还是复合材料铺层,都会在曲面拐点处留下外观缺陷或者应力集中点。

从安装边界来看,这个25×25规格的锥体大端预留了平直的对接端面,实际装配时可以直接和机身前端的框板、翼段对接面贴合,端面处可以根据安装需求追加螺栓孔或者粘接定位台阶,锥尖部分做了圆滑收头,没有尖锐棱边,既避免了搬运装配过程中的磕碰伤,也符合气动设计里尖点处气流平滑过渡的要求。零件整体壁厚可以根据使用场景调整:如果是作为飞行件的玻璃钢或者碳纤维复材蒙皮,壁厚控制在1.5到2毫米就可以满足刚度要求;如果是用来做铸造模具的母模,后续翻砂铸铝或者铸塑的话,可以在内部追加加强筋位,避免大尺寸薄壁件在浇注冷却过程中出现变形。

在实际选型和改型过程中,这套参数化生成的锥体还有一个很实用的特性:因为基准曲线是通过方程驱动的,只需要修改截面尺寸参数,就能快速缩放得到不同弦长、不同收敛比的同系列锥体,不需要重新勾画样条,能保证整个系列产品的曲面曲率变化规律完全一致,不会出现改型之后气动特性跳变的问题。很多做小型飞行器整机设计的团队,在初期方案迭代阶段,最耗费时间的就是反复调整整流外形,用这种方程驱动的HAAC锥体作为基础构件,只需要匹配机身的截面尺寸调整缩放比例,就能快速得到符合气动要求的整流段,省去了大量逆向描点或者反复调曲面的工作量。

另外从工艺适配性角度讲,这个锥体的曲面没有倒扣、没有局部深槽,不管是采用五轴加工直接切削出实体样件,还是用模具做注塑、低压铸造,脱模方向沿着锥体轴线方向就可以顺利出模,不需要设计复杂的侧向抽芯结构,模具结构非常简单,量产的时候模具成本和成型不良率都能控制在很低的水平。如果是用于风洞试验的金属试验件,这个连续曲面也非常适合后续的表面抛光处理,很容易就能达到风洞试验要求的表面粗糙度,不会因为表面刀痕或者曲面凹坑干扰流场测试数据。

在结构校核环节,这类锥体作为外部整流构件,主要承受的是飞行过程中的气动压差载荷和起降阶段的轻微冲击,连续变厚度的锥面本身就有非常好的径向刚度,相同重量下比等直径的筒形构件抗失稳能力强很多,只要在大端对接位置做好和内部承力框的连接,整个构件在使用过程中几乎不会出现颤振或者变形问题。设计过程中也特意避免了在曲面上随意开孔,如果需要加装空速管、航行灯或者其他外设,只需要在对应位置的曲面上做法向切除,就能得到和曲面完全垂直的安装面,外设装配之后和外表面的贴合度非常好,不会出现额外的凸起干扰气流。
