NACA4424翼型水动力涡轮机结构设计

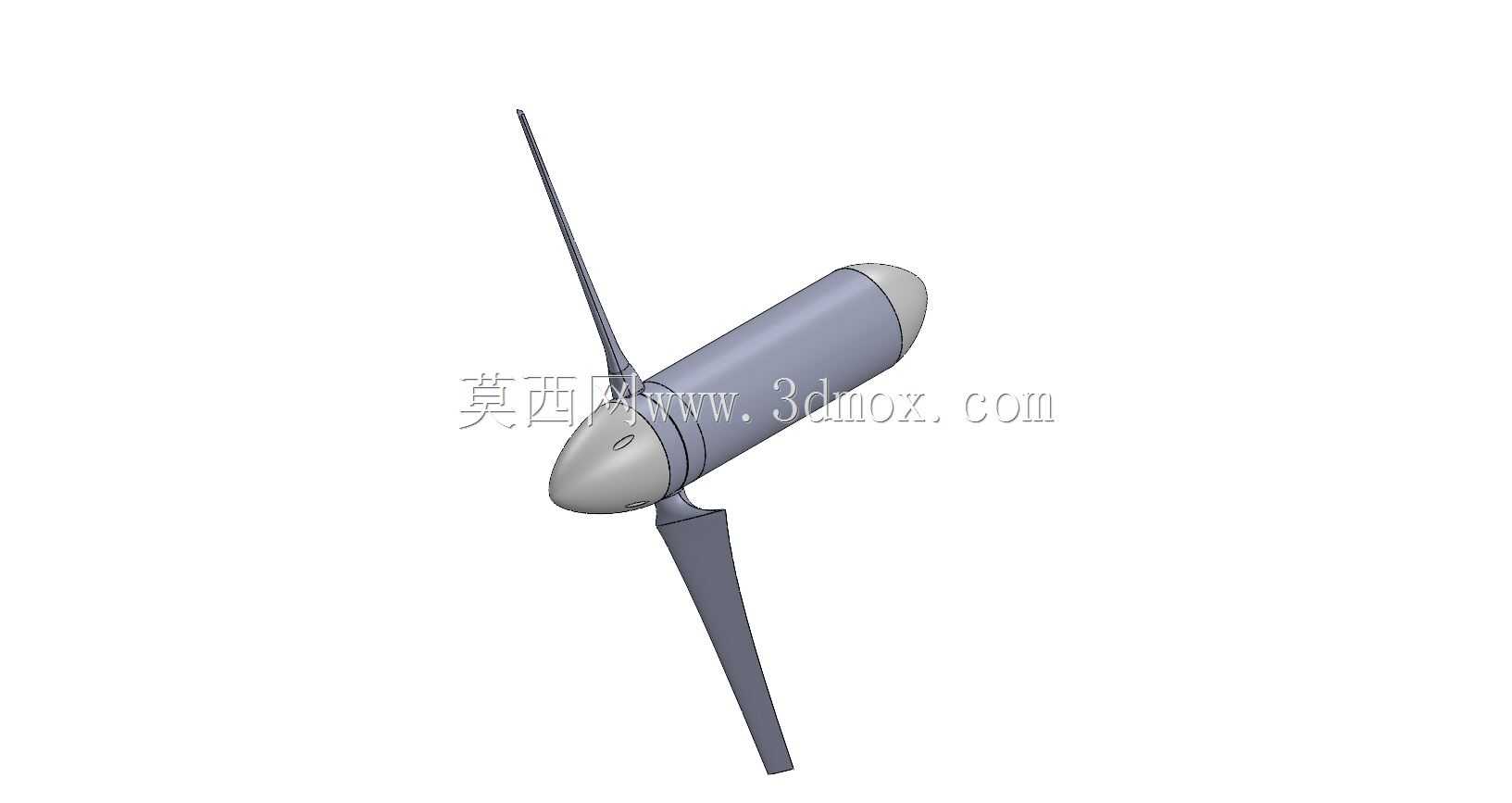

　　这款采用NACA4424翼型的水动力涡轮机，主要面向低流速水域的水能捕获场景，常见于山区小型径流引水发电、近岸潮汐能利用、工业循环水系统余能回收等工况，区别于传统高水头冲击式水轮，该结构对来流速度的适配范围更宽，在1.2-3.5m/s的来流速度区间内均可保持稳定的能量转换效率，不需要配套高落差水工建筑，大幅降低了小型水能利用项目的土建成本。从结构设计逻辑来看，整机采用卧式同轴直连布局，核心的轮毂段为流线型回转体，前端做椭球形导水修型，能够提前梳理来流流态，减少叶片前缘的来流冲击紊流，降低轮毂自身的形状阻力，避免轮毂后方形成大范围的卡门涡街影响叶片做功效率。

　　叶片采用NACA4424低速翼型截面，该翼型本身的最大相对厚度为24%弦长，最大相对弯度为4%弦长，在低雷诺数来流条件下具备更优的升阻比，同时较厚的翼型截面也为叶片内部的加强筋布置留出了足够空间，不需要额外增加蒙皮厚度即可满足结构强度要求，有效控制了叶片自身的转动惯量，降低了启动扭矩阈值，在低流速工况下也能顺利启动。叶片与轮毂的连接采用嵌入式榫根结构，安装时可根据实际水域的来流平均速度调整叶片安装角，调整范围覆盖12°-22°，适配不同工况下的最佳攻角，避免小流速下攻角过大出现叶片失速，或是大流速下攻角过小导致能量捕获效率不足。

　　整机的安装边界需要考虑来流方向的预留空间，前端导水段前方至少需要预留3倍轮毂直径的整流空间，避免前方支撑结构的紊流直接冲击叶片，叶片旋转平面与后方支撑结构的距离需要大于1.5倍叶片旋转直径，减少尾流扰动对支撑结构的激振，同时也能避免支撑结构的反射紊流干扰叶片的正常做功。在实际功能实现上，该涡轮机的叶片沿轮毂周向均布，转动时翼型截面在水流冲击下产生切向升力分量，带动轮毂连同主轴转动，将水流的动能转换为旋转机械能，可直接连接低速永磁发电机发电，也可通过增速机构连接水泵、搅拌装置等负载实现水能的直接利用，不需要复杂的导流机构，整体结构的运动部件仅为旋转的叶轮总成，日常维护仅需定期检查主轴密封件的磨损情况，运维成本远低于传统结构的水轮设备。

　　设计过程中针对翼型的截面参数做了适配水介质的调整，由于水的密度是空气的800余倍，相同来流速度下叶片承受的载荷远大于同尺寸的风力机叶片，因此在翼型的弦长分布上做了优化，从叶根到叶尖采用非线性弦长渐变，叶根处弦长更大，提升根部的抗弯截面模量，抵消叶根位置承受的最大弯矩，叶尖处弦长逐步收窄，降低叶尖位置的线速度带来的摩擦阻力损失，同时叶尖做了小角度的后掠修型，能够削弱叶尖涡的强度，降低叶尖位置的空化风险，延长叶片的使用寿命。轮毂内部预留了主轴安装腔与密封件安装位，可适配直径为轮毂直径1/5的标准主轴，两端采用机械密封结构，能够适应0-15米水深的工作环境，避免水进入轮毂内部腐蚀连接结构。整机的外部轮廓没有突兀的直角或凸起结构，所有连接位置均做了圆弧过渡，减少水流中的漂浮物缠绕的概率，适合在杂质含量较高的自然水域中工作，不需要额外加装精密的进水过滤装置，仅需在前端设置简易的拦污栅即可阻挡较大尺寸的漂浮物。
