汽修用卧式滚动液压起重千斤顶

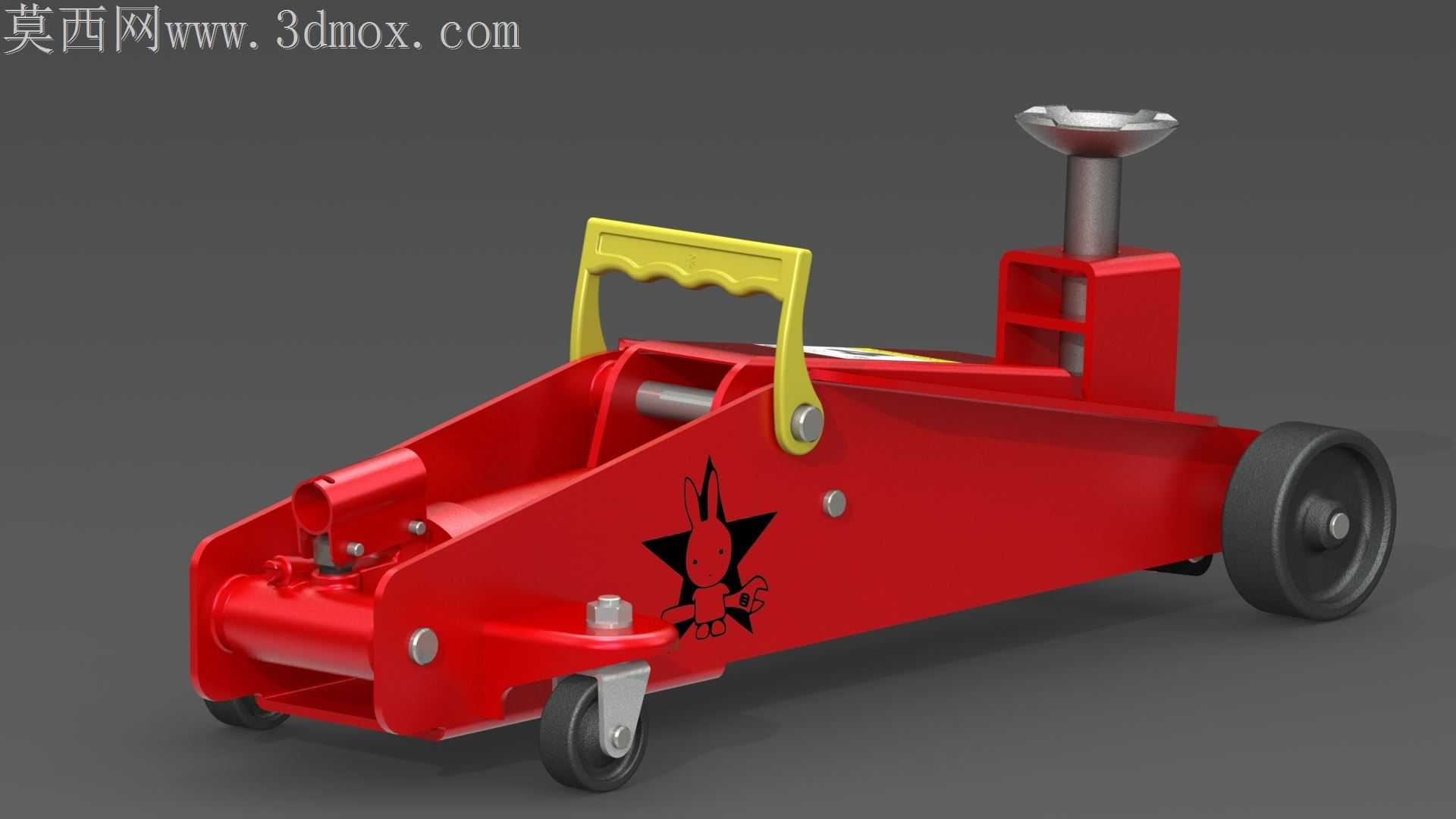

汽修场景里卧式千斤顶最常遇到的痛点，是空载推移时轮组卡滞、压杆操作时底座翘曲，还有长期承重后顶升臂铰接点旷量变大，这些问题在建模阶段如果只做外观复刻，落地加工后会直接影响现场使用。这款滚动千斤顶的结构设计里，轮组的安装座没有采用常见的一体式焊接座，而是做了带翻边的冲压折弯座，折弯处预留了0.2mm的装配余量，既避免焊接变形导致轮轴同轴度偏差，又能让前轮在地面不平整的车库地面滚动时，始终保持两个轮子同时着地，不会出现推移时单边卡滞的情况。顶升臂的铰接销轴位置，没有直接在臂体上开穿销孔，而是压入了淬硬的钢套，钢套和臂体的过盈量控制在0.03mm，日常反复顶升落降的过程中，磨损只会发生在可更换的钢套内壁，不会损伤主体臂结构，大幅延长工具的使用寿命。压杆和泵体连接的位置，做了带防滑齿的锁紧结构，压杆表面的橡胶握把没有做等距的环形纹路，而是顺着握持时手掌的施力方向做了渐变深度的防滑纹理，长时间按压操作时不会磨手，也不会因为手上沾有机油出现打滑。底座的边缘做了15度的向上折弯，既提升了底座的抗弯折强度，在千斤顶意外滑落时，折弯边也能起到一定的挡护作用，避免底座边缘刮伤地面或者磕碰到维修人员的鞋帮。顶升托盘的顶面做了交叉的防滑齿，齿高控制在1.2mm，托举车辆底盘的承重边时，既不会因为齿太浅出现滑脱，也不会因为齿太深硌伤底盘的防锈涂层。侧面的黄色操作拨片，和内部卸荷阀的连接轴做了D型截面配合，拨片扳动的行程刚好对应卸荷阀全开和全闭的位置，不会出现扳到极限位置还没完全开阀，或者没扳到位就开始泄压的问题。轮组的橡胶轮胎表面做了细碎的防滑花纹，在环氧地坪的维修车间里推移时不会留下黑印，也不会因为地面有少量油污出现推移打滑。整个臂体的减重槽没有做通槽设计，而是在槽的两端保留了加强筋，避免长期承重后臂体出现应力集中开裂，筋位的厚度和臂体主体厚度保持一致，冲压加工时不会因为料厚突变出现褶皱。
