佳明G5 EFI电子飞行仪表结构设计

在通航固定翼、轻型直升机的驾驶舱航电升级场景中，这类小型化电子飞行仪表的应用占比正在逐年提升，它可以直接替代传统的机械式姿态仪、空速表、高度表等分立仪表，在有限的仪表板空间内整合核心飞行参数显示，大幅降低飞行员的视觉扫视负担，尤其适合老旧机型的航电改装、轻型运动飞机的原厂配套，以及实验类航空器的自制安装场景。从实际使用需求出发，这款仪表的核心功能是整合姿态指引、空速指示、气压高度、垂直速度、航向参考等核心飞行数据，同时支持外接GPS、航姿参考系统的数据输入，部分工况下还可作为备用仪表在主航电系统失效时提供关键飞行参数，保障飞行安全。

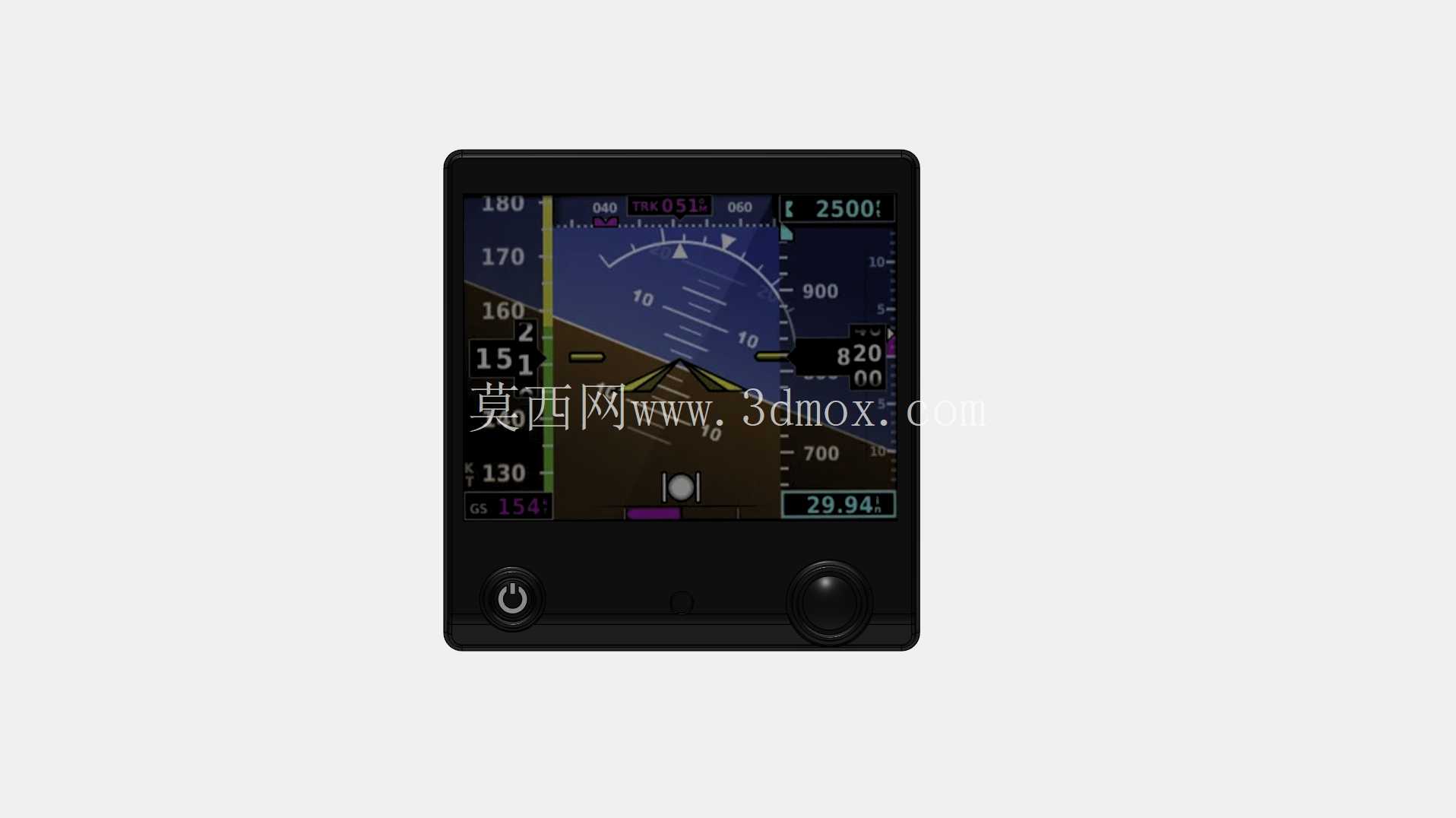

从结构设计的角度来看，这款仪表采用了标准的2英寸航空仪表安装孔位适配设计，整体外形为方正带圆角的盒体结构，正面面板的显示区域占据了绝大部分可视面积，下方仅保留两个实体操作按键，分别对应电源开关与功能切换，这种布局一方面是为了最大化显示区域的可视角度，让飞行员在不同坐姿、不同光照条件下都能清晰读取参数，另一方面也减少了实体按键的数量，降低机械故障的概率，同时简化了面板的密封设计，满足驾驶舱环境下的防尘、防泼溅要求。

设计过程中首先要考虑的是安装边界的适配性，通航飞机的标准仪表安装孔位有明确的尺寸规范，仪表的壳体外径、安装法兰的厚度、后部接线插座的突出长度都需要严格匹配通用安装支架的尺寸，避免出现改装时需要重新切割仪表板、或者安装后与后部线束、结构件发生干涉的问题。壳体的材质选择上，正面面板采用高透光率的防眩光聚碳酸酯材质，表面做硬化处理，防止日常清洁、飞行中的砂石刮花影响显示效果，同时具备一定的抗紫外线能力，避免长期高空日晒后出现发黄雾化的问题；主体壳体采用阻燃ABS工程塑料，重量控制在200g以内，不会给仪表板增加过多的负载，同时满足航空设备的阻燃要求。

显示区域的UI布局设计完全贴合飞行员的读取习惯，左侧纵向排列空速刻度，右侧纵向排列高度刻度，中央区域为姿态指示球，叠加航向、下滑道等指引信息，顶部与底部的边角区域布置气压设置、电池电压、警告信息等次级参数，这种布局是经过无数飞行场景验证的最优排布，能够让飞行员在极短的扫视时间内获取所有需要的关键参数，不会出现信息错漏。显示面板的背光设计支持多级亮度调节，从夜间飞行的最低亮度到正午阳光直射下的最高亮度都能覆盖，避免夜间眩光或者强光下看不清显示内容的问题。

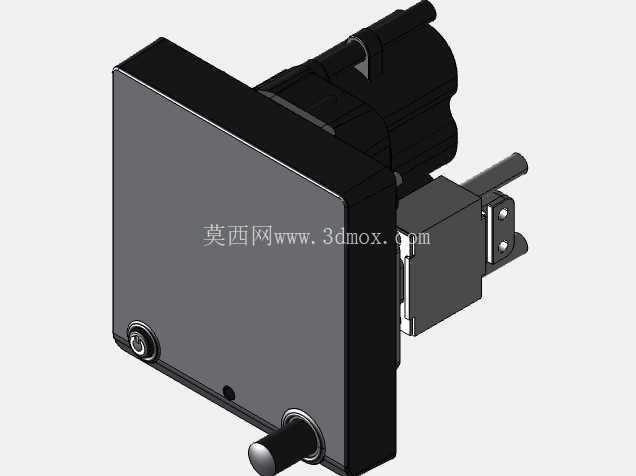

后部的接口设计采用标准化的航空接插件，包含电源输入、数据总线、外接传感器接口等，接线定义完全匹配主流航电系统的通用规范，改装时不需要重新制作转接线束，降低改装的工作量与接线错误的风险。内部的电路板布局做了抗震设计，核心元器件都采用点胶固定，能够承受通航飞机飞行过程中的持续振动与着陆时的冲击载荷，避免出现元器件松脱、接触不良的故障；同时内部做了电磁屏蔽设计，防止仪表工作时产生的电磁干扰影响机载通讯、导航设备的正常工作，也避免外界的电磁干扰导致仪表显示异常。

在散热设计上，因为仪表整体功耗较低，主要发热源为显示面板与背部的处理芯片，所以壳体的侧面设计了隐蔽的通风槽，依靠飞行过程中的自然气流实现被动散热，不需要额外加装散热风扇，既降低了故障点，也避免了风扇运转产生的噪音干扰驾驶舱环境。安装固定方式采用后部支架锁紧的形式，不需要在正面面板打固定螺丝，保持正面外观的整体性，同时也方便后期的维护拆卸，只需要松开后部的支架螺母就可以将仪表从仪表板前方抽出，进行检修或者更换。

从建模的角度来看，这款仪表的建模过程需要重点关注正面显示区域的细节还原，包括刻度的精度、标识的位置、按键的凹凸手感，以及壳体的分模线位置、接插件的具体尺寸，这些细节直接影响模型在虚拟仿真、改装设计验证中的可用性。比如在做驾驶舱布局仿真的时候，准确的外形尺寸可以帮助设计人员验证仪表安装后的视野遮挡情况，准确的接口位置可以提前规划线束的走向，避免后期实际安装时出现干涉问题。同时模型的细节还原也可以用于航电设备的操作培训，让学员在模拟训练中就能熟悉仪表的布局与操作逻辑，缩短实际装机后的适应时间。
