DavtronM800航空机载计时仪表结构设计

这款机载计时装置主要应用于通用航空固定翼飞机、直升机的座舱航电系统中，作为标准嵌入式机载计时单元，为飞行机组提供多时区时间基准、航行计时参考，是目视飞行与仪表飞行阶段都可使用的基础航电部件。从实际装机场景来看，这类计时表通常安装在座舱仪表板的标准2英寸安装位上，和空速表、高度表、航向指示器等传统机械航电、小型综合航电显示屏排布在同一区域，安装时需要匹配仪表板预留的方形开孔，通过后部的快卸卡箍完成固定，不需要额外设计复杂的安装支架，适配绝大多数轻型通航飞机的仪表板安装规范。

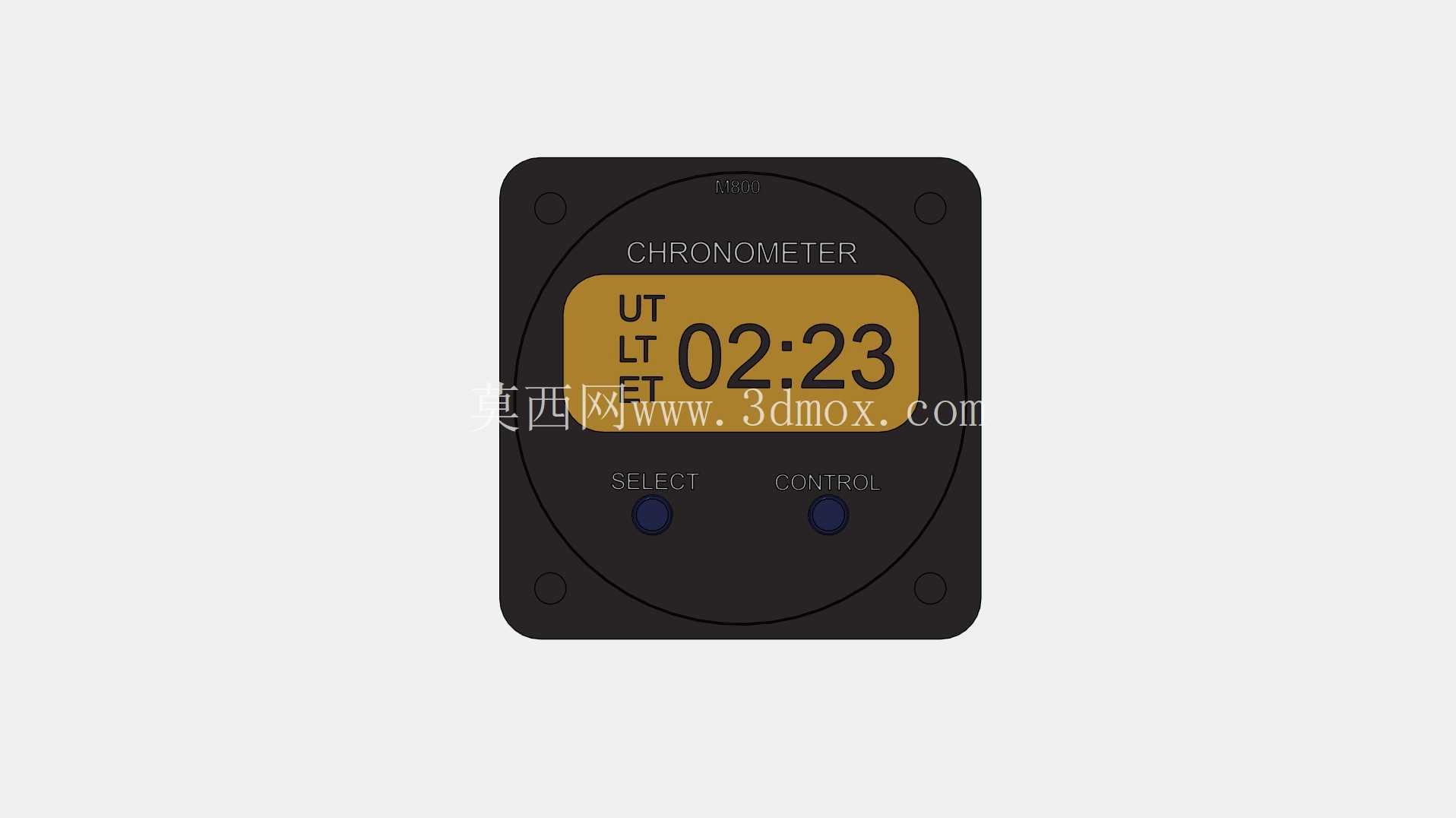

从功能设计层面来看，这款计时装置保留了Davtron系列机载时钟的核心功能逻辑，正面设置两个操作按键，分别承担功能选择与参数调整的作用，屏幕区域可切换显示协调世界时、本地时、不同时区参考时间，同时支持航行计时、飞行时长累计等实用功能，满足跨时区飞行、飞行日志记录、航行节点计时的实际需求。屏幕采用高对比度的黄底黑字显示设计，在不同座舱光照条件下都能保证清晰的可读性，即使在阳光直射或者夜间座舱低光环境下，也不需要额外调整过高的显示亮度就能快速读取时间数值，避免分散飞行员的注意力。

外形设计上，整体采用方形圆角的黑色壳体结构，壳体四个角预留了安装定位的凹点，正面面板做了哑光黑的表面处理，减少座舱环境下的反光干扰，面板上的功能标识采用蚀刻填漆工艺，长期使用不会因为频繁擦拭、光照老化出现标识脱落的问题。从安装边界来看，整体嵌入仪表板的深度控制在合理范围内，不会和仪表板后部的线束、其他航电设备的安装空间产生干涉，后部的接线端子采用标准航空接插件，适配通航飞机常见的14V与28V直流供电系统，接线定义和同规格的传统机载时钟完全兼容，替换旧设备时不需要重新改接线束，降低了改装的工作量。

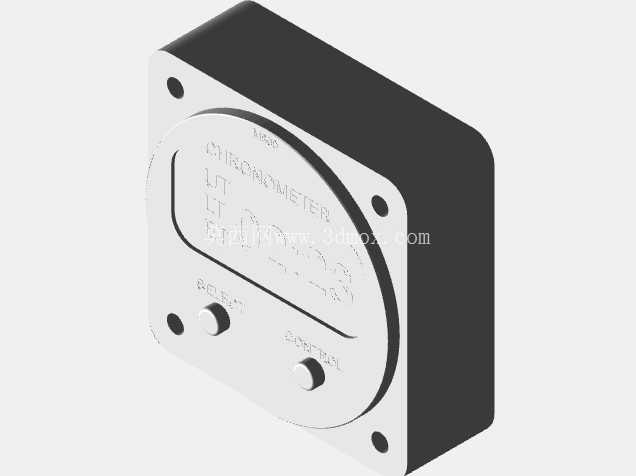

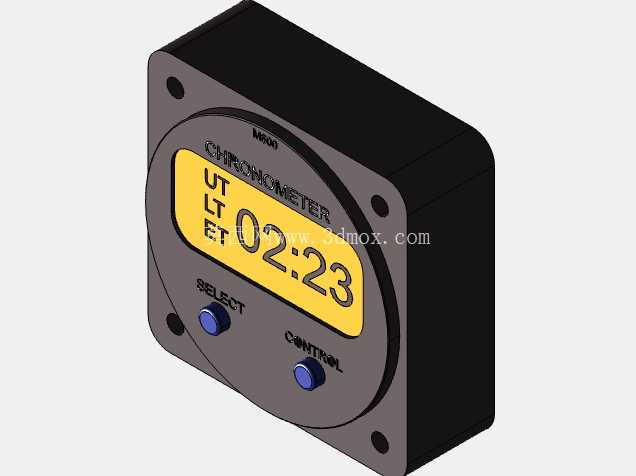

建模过程中，首先参考实物的安装尺寸规范确定整体外轮廓参数，先构建主体壳体的基础特征，对四个角的安装定位结构、正面面板的下沉区域做精准的特征还原，再拆分出屏幕显示区域、两个操作按键的独立结构，按键的按压行程、和面板之间的配合间隙都按照实际装配公差做了预留，保证结构装配逻辑和实物一致。面板上的文字标识按照实际排版做了贴图映射，还原不同时区标识、功能按键标识的位置与大小，屏幕区域的显示内容也做了对应还原，能直观呈现设备工作时的显示状态。壳体后部的接插件安装位、卡箍固定槽也做了完整建模，方便后续做仪表板装配干涉检查的时候，能准确判断安装空间是否充足，不会出现和周边部件、线束的空间冲突。

从实际使用的可靠性设计角度来看，这款计时装置的壳体采用阻燃ABS材质，满足机载设备的阻燃要求，按键采用耐磨的橡胶材质，长期按压不会出现开裂、卡滞的问题，屏幕表面覆盖有透明的防刮保护层，避免日常清洁、飞行过程中异物剐蹭损坏显示区域。整体结构没有多余的突出部件，嵌入式安装后正面和仪表板表面基本齐平，不会影响座舱内其他操作部件的使用，也不会在飞行过程中因为气流、震动出现松动移位的问题，适配通航飞机常见的震动环境，能在不同飞行姿态、温度环境下稳定工作，为飞行过程提供可靠的时间参考。
