Garmin G500/G600TXi 10英寸航空机载显示屏

　　这款10英寸规格的机载综合显示屏，是通用航空领域航电升级与新机配套的核心显示终端，主要适配轻型固定翼飞机、小型通航直升机的驾驶舱改装与原厂装配场景，替代传统分立的机械仪表组，将飞行姿态、导航信息、发动机参数、地形感知、气象数据等多源信息整合到单一显示界面，降低飞行员的仪表扫视负担，提升复杂气象条件下的飞行态势感知能力。从结构设计层面看，该显示屏采用标准的矩形机载安装构型，外壳为高强度航空级铝合金铣削成型，边角做了钝化与安装孔位预留，四个角点设置的沉头安装孔可直接匹配通用航电安装架的固定点位，安装深度符合轻型飞机仪表板的预留空间要求，无需对原有仪表板结构做大规模切削改造，适配多数通航机型的仪表板安装边界。

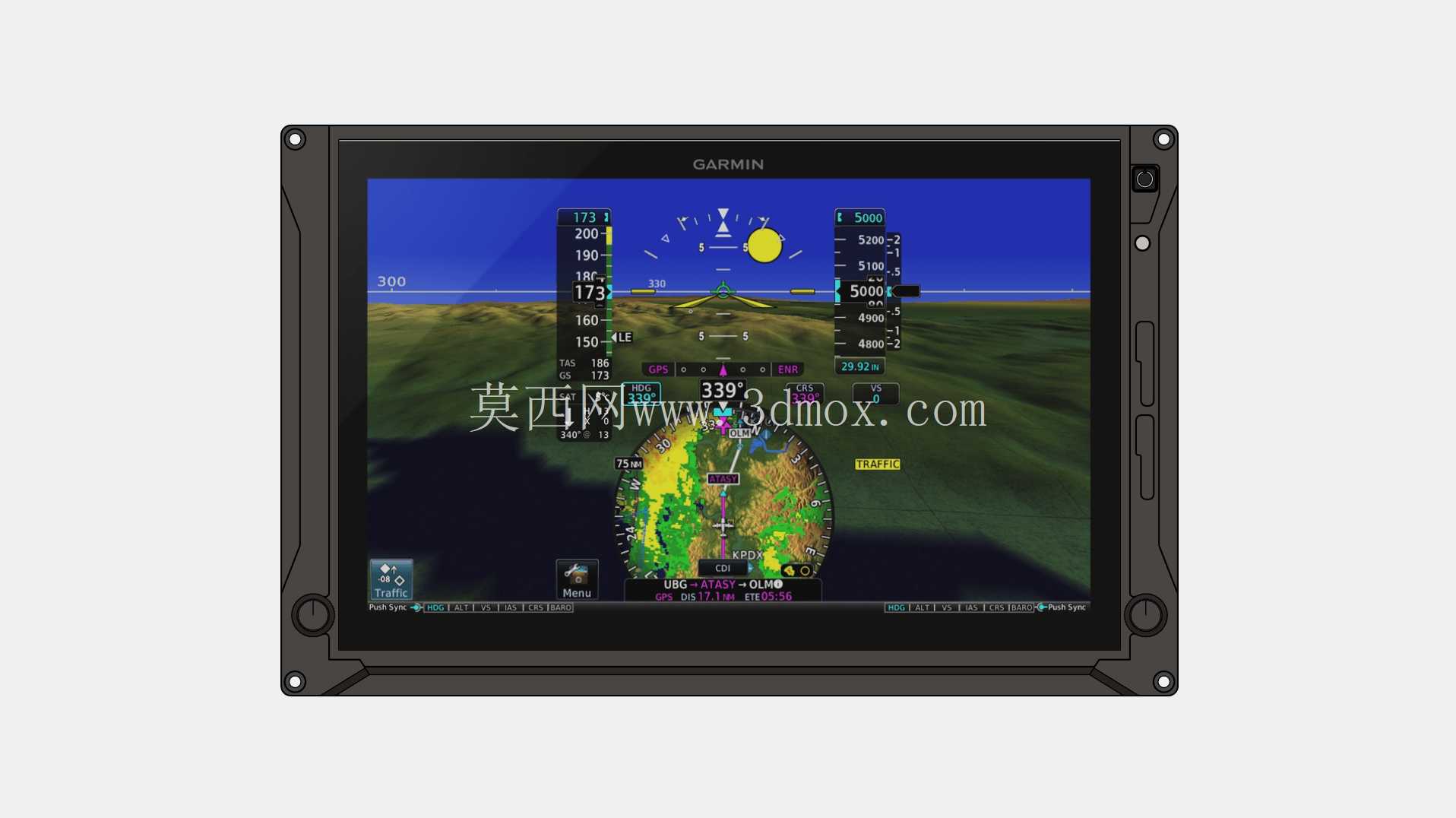

　　前面板覆盖防眩光钢化玻璃，表面做了防反射镀膜处理，可在高空强光直射环境下保证显示内容清晰可读，同时玻璃与壳体之间采用密封胶圈压合设计，满足驾驶舱环境下的防尘、防泼溅要求，适配通航飞机非增压座舱的温湿度变化工况。显示界面的布局设计完全遵循通用航空人机工程规范，主飞行显示区域占据屏幕上半部分核心视野，同步显示人工地平线、俯仰刻度、滚转指示、空速、高度、垂直速度等核心飞行参数，下半部分可切换显示移动地图、发动机监控参数、气象雷达信息、交通告警信息等内容，不同功能区块的色彩对比度经过适航验证，确保飞行员在短时间扫视过程中能快速抓取关键数据，避免信息误读。

　　设备的背部接口采用标准化航空连接器布局，预留了电源输入、航电总线、传感器信号输入、视频输入等接口点位，建模过程中完整还原了接口的位置与安装尺寸，可直接用于驾驶舱航电布局的干涉检查、安装支架的配套设计，以及维修维护场景下的拆装路径模拟。在实际装机应用中，这类综合显示屏可替代传统的姿态仪、高度表、空速表、航向指示器等多块分立机械仪表，大幅缩减仪表板占用空间，同时降低机械仪表的维护校准成本，内置的合成视景功能可在夜间、云层中飞行时叠加显示前方地形与障碍物信息，配合告警逻辑提升飞行安全裕度。

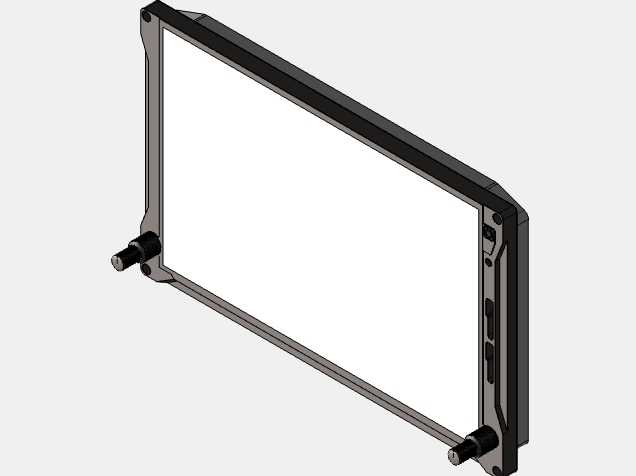

　　从建模细节来看，模型完整还原了前面板的按键布局、屏幕显示区域的边框比例、壳体侧面的散热槽结构、背部的连接器凸台结构，所有安装孔位的位置、尺寸均参考实际装机的产品手册参数，可直接用于航电系统安装设计的数字样机验证，也可用于飞行模拟训练设备的驾驶舱建模，确保虚拟场景与真实装机状态的一致性。设备的散热设计通过壳体侧面的一体化散热槽实现自然对流散热，无需额外加装散热风扇，避免了风扇转动带来的电磁干扰与机械故障点，适配机载设备高可靠性的设计要求，壳体表面做了黑色哑光阳极氧化处理，既提升了金属壳体的抗腐蚀能力，也避免了屏幕周边的反光干扰飞行员视线。在进行驾驶舱布局设计时，该显示屏的安装位置通常处于飞行员主视野正前方的仪表板核心区域，建模时还原的安装边界尺寸可帮助设计人员快速确认与周边仪表、操纵器件的安全间隙，避免操纵过程中出现干涉，同时屏幕的视场角参数也在模型的显示区域设计中做了对应体现，确保不同坐姿下的飞行员都能清晰读取屏幕上的全部信息。
