Garmin G500/G600TXi 7英寸机载航电显示屏

这款7英寸规格的航电显示单元，是通用航空领域替代传统机械仪表的核心座舱部件，多用于轻型固定翼飞机、小型直升机的航电改装与新机配套场景，替代原有分散的空速表、高度表、垂直速度表、发动机参数仪表等独立机械单元，将飞行姿态、导航信息、发动机工况等多源数据整合到单块显示屏内，降低飞行员扫视仪表的视觉负担，提升座舱空间利用率。

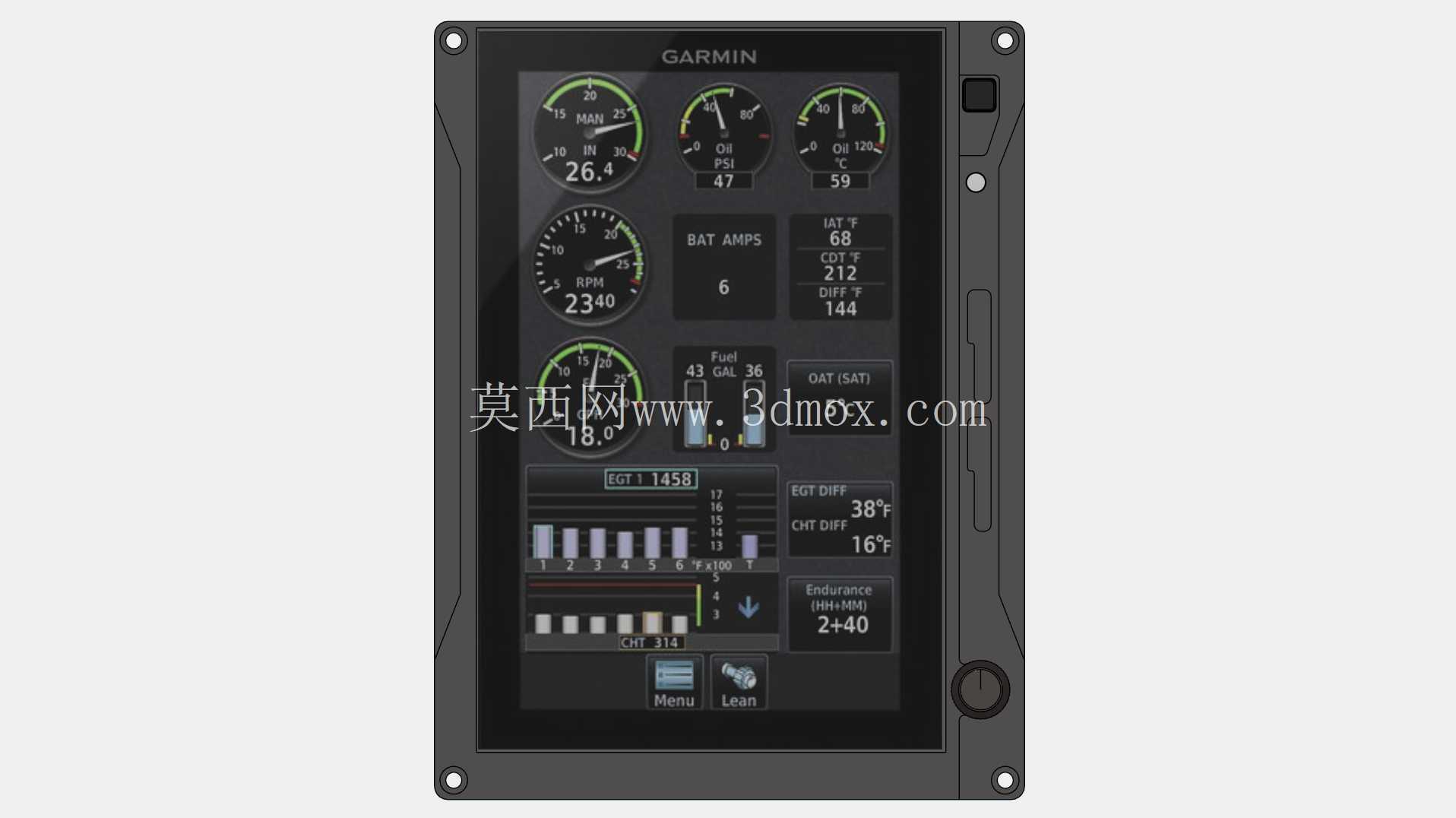

从实际使用场景来看，该显示单元适配目视飞行与仪表飞行规则下的通航作业需求，可对接GPS导航接收机、大气数据计算机、发动机传感器组、磁航向传感器等机载外设，实时输出校准后的飞行参数：屏幕上半区域划分出主飞行显示区块，以模拟传统圆盘仪表的形式呈现空速、气压高度、垂直速度、姿态俯仰滚转数据，刻度标识遵循通用航空仪表的人机交互习惯，避免飞行员改装后出现认读障碍；下半区域可切换显示发动机工况参数，包括蓄电池电流、滑油温度压力、排气温度、燃油流量等关键运维数据，同时整合导航信息提示，显示航路点、航向偏差、预计到达时间等导航内容，部分工况下还可叠加显示交通告警、地形提示的叠加图层。

设计层面上，该显示单元采用标准矩形机载安装构型，外壳采用航空级铝合金铣削成型，边角做圆弧过渡处理避免应力集中，正面屏幕覆盖防眩光硬化涂层，减少高空强光下的反光干扰，屏幕周边预留的安装孔位符合ARINC标准机载设备安装间距要求，安装时可直接嵌入标准尺寸的座舱仪表板开孔，背部预留标准化航空接插件接口，无需额外定制转接支架即可完成布线对接。设备正面的操作按键采用凸起式硬质橡胶材质，戴飞行手套也可完成盲操作，按键布局集中在屏幕下沿，符合飞行员操作习惯，避免操作时遮挡显示区域。

安装边界方面，该显示单元的安装深度适配多数轻型飞机的仪表板后部预留空间，后部散热结构采用被动式散热鳍片设计，无需额外加装散热风扇，避免机载环境下风扇振动带来的可靠性问题，设备整体重量控制在通航航电设备的标准范围内，不会对仪表板造成额外的载荷负担。外壳侧面预留的定位销孔可在安装时快速对位，减少装机调试时的对位校准工作量，屏幕的显示亮度可自动根据座舱环境光强度调节，夜间飞行时可切换至低亮度夜间模式，避免强光刺激影响飞行员夜间视觉适应。

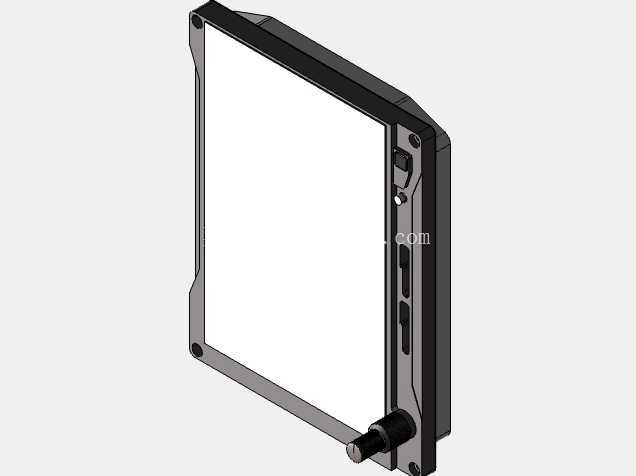

从结构建模的角度来看，该模型完整还原了设备的外部安装特征：包括正面屏幕的显示分区、周边固定孔的位置尺寸、侧面的安装定位槽、背部接插件的凸起轮廓，可直接用于座舱布局的干涉检查、仪表板开孔设计、航电改装的三维布局模拟，建模时对外壳的圆角、按键的凸起高度、屏幕边框的宽度都做了等比例还原，能够满足结构设计阶段的装配验证需求，无需额外测量实物即可完成安装位的预留设计。在航电系统集成过程中，该模型可作为座舱数字样机的组成部分，用于验证飞行员的视场角覆盖、操作可达性，检查与周边操纵器件、相邻仪表的间隙是否符合适航要求，避免装机后出现操作干涉、视线遮挡的问题。

设备的前面板密封结构满足机载设备的环境适应性要求，可抵御座舱内的温度波动、轻微振动，前面板的接缝处做了密封处理，防止飞行过程中冷凝水、灰尘进入设备内部，提升复杂气象条件下的工作可靠性。屏幕显示的界面布局遵循通航飞行员的长期认读习惯，没有过度追求扁平化的视觉设计，而是保留了传统机械仪表的刻度布局逻辑，降低老机型飞行员改装时的学习成本，让习惯传统机械仪表的飞行员能够快速适应玻璃座舱的操作逻辑。
