佳明机载双接口USB供电模块结构设计

　　这款机载USB供电模块，是通用航空驾驶舱航电配套体系里的小型机载供电终端，主要适配轻型通航飞机、小型公务机的驾驶舱面板安装场景，用来给飞行员随身携带的航图平板、手持GPS、降噪通讯耳机充电模块、机载记录仪等便携电子设备提供稳定的直流供电输出，解决通航飞机驾驶舱内便携电子设备取电不便、供电接口不统一的实际问题。从结构设计来看，模块主体采用切角八边形的安装基座，四个角对称布置了四个沉头安装孔，安装孔位的中心距严格匹配通航飞机标准航电安装面板的预留孔位，安装时直接从面板后侧推入预留开孔，通过四个沉头螺丝从面板正面锁紧固定，不需要额外设计定制安装支架，能兼容大部分现役轻型飞机的标准航电面板开孔尺寸，安装边界控制得十分紧凑，不会挤占周边航电开关、仪表的安装空间。

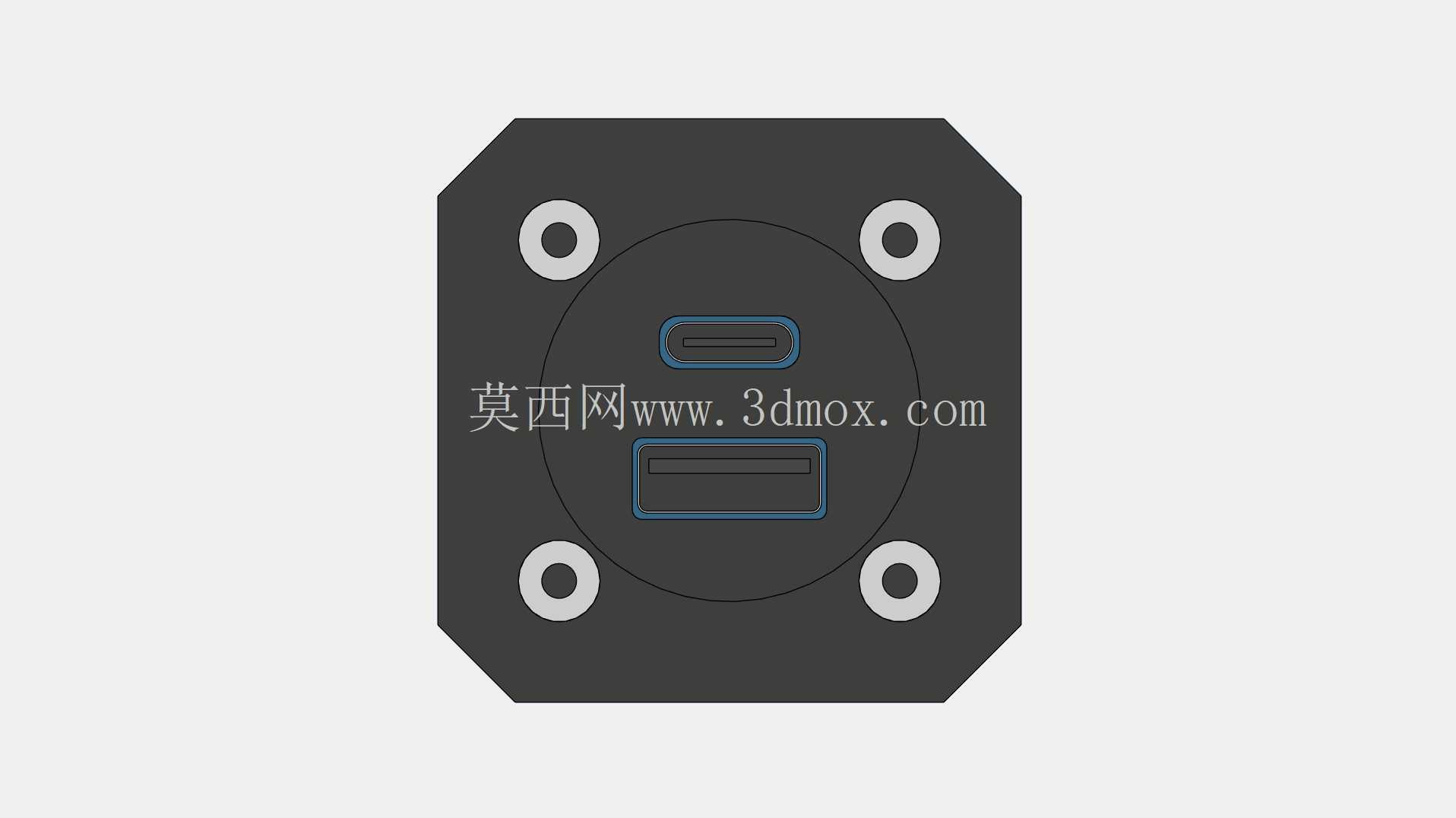

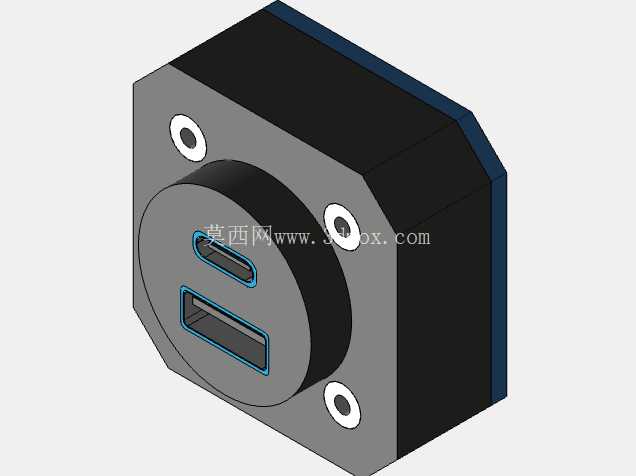

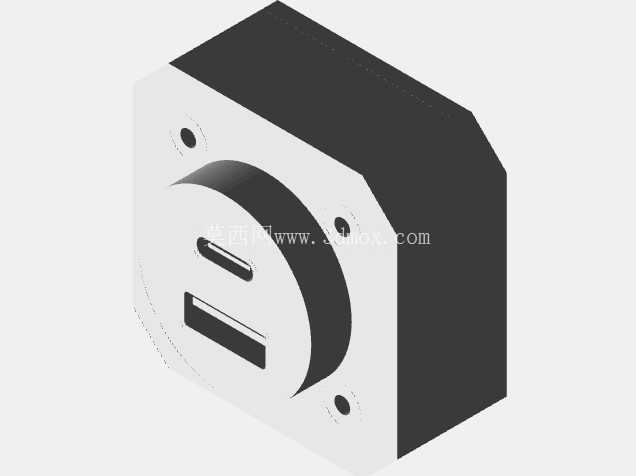

　　接口区域做了同心圆式的凹陷防护设计，两个USB接口布置在基座中心的圆形凹陷区域内，靠上的是Type-C接口，靠下的是Type-A接口，双接口的配置可以同时满足不同接口类型的电子设备取电需求，凹陷结构一方面可以在插头插拔时起到导向定位作用，避免插头歪斜怼坏接口焊盘，另一方面可以在飞行过程中遇到颠簸时，减少插头侧面受到的径向冲击力，降低接口松脱、接触不良的概率。基座外壳采用阻燃级PC+ABS混合材质注塑成型，表面做了细磨砂哑光处理，避免驾驶舱强光照射下产生反光干扰飞行员视线，切角的八边形外形除了匹配安装开孔的形状要求，还能在安装时起到防呆作用，不会出现装反导致接口方向颠倒的问题。四个安装孔内嵌了金属衬套，避免反复拆装螺丝时把塑料基座的孔位拧滑牙，提升模块的拆装维护寿命。接口内部的PCB板做了三防漆涂覆处理，适配通航飞机驾驶舱的宽温工作环境，能承受高空飞行时的低温、低气压以及起降阶段的振动冲击，供电电路部分集成了过流、过压、反接保护模块，即使外接设备出现短路故障，也不会影响飞机主供电回路的正常工作，符合机载电子设备的适航安全设计要求。

　　从建模细节来看，整个模型还原了模块的所有安装配合特征，包括沉头孔的深度、倒角尺寸，接口的开口公差，基座背面的出线槽位置，安装法兰的厚度都和实际量产产品的尺寸保持一致，结构工程师在做驾驶舱航电布局设计时，可以直接调用这个模型完成面板开孔定位、安装间隙校核、布线空间预留的工作，不需要再反复测量实物尺寸调整设计参数。模块的整体厚度控制在较薄的范围内，安装后不会在面板后侧突出过多，不会和面板后方的线束、航电设备本体产生干涉，对于空间十分紧凑的小型通航飞机驾驶舱来说，这种紧凑的结构设计能大幅降低面板布局的设计难度。

　　接口的插拔方向垂直于安装面板，飞行员在飞行过程中不需要侧身或者低头找接口，平视面板就能完成插头插拔操作，符合驾驶舱人机工程设计的要求，减少操作时的视线离开飞行仪表的时间，提升飞行操作的安全性。基座的四个切角位置做了小圆弧过渡，没有尖锐的棱角，安装维护时不会划伤操作人员的手，也不会割破周边的线束绝缘层。整个模块没有多余的外露结构件，所有固定螺丝都隐藏在沉头孔内，外观整洁统一，和驾驶舱内其他航电设备的设计风格保持一致，不会破坏驾驶舱的整体视觉协调性。
