参数化无人机轻型飞机起落架集成结构

在轻型通航飞行器与工业级无人机的起降系统设计中，起落架作为直接承受地面冲击、承载整机载荷的核心部件，其结构集成度、动态响应特性直接决定了飞行器起降阶段的安全性与结构寿命。这套参数化起落架组件将下部连杆、轮毂安装位、支撑支架与液压执行器整合为统一的功能系统，跳出了传统分体式起落架零件分散、装配公差累积大的设计局限，针对高冲击着陆场景做了定向的结构优化。

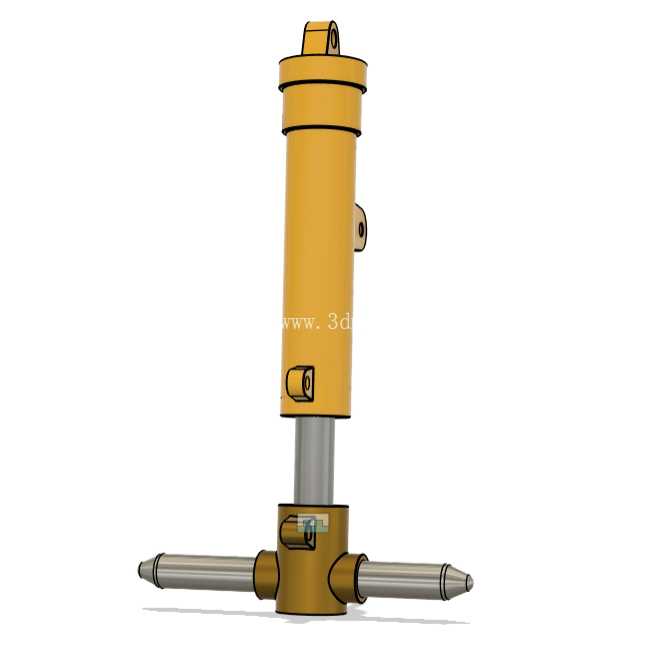

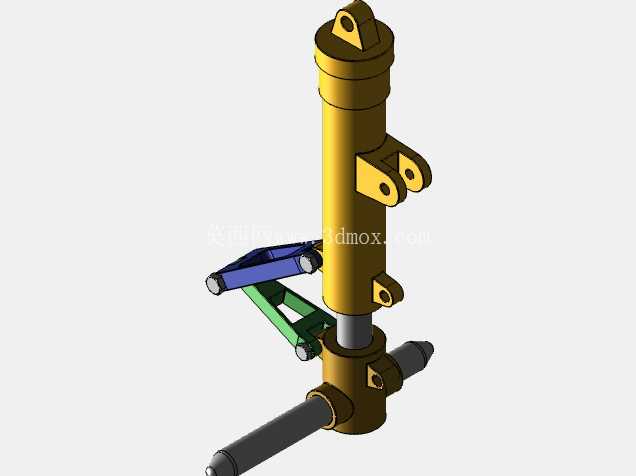

从实际应用场景来看，这类集成式起落架主要适配最大起飞重量在120kg-500kg区间的固定翼无人机、轻型运动类飞机，可覆盖草地硬化跑道、简易野外起降坪等多种场地条件，不需要额外加装复杂的缓冲阻尼附件，就能满足着陆垂直冲击速度3m/s以内的缓冲要求。设计过程中优先考虑了回缩运动的 kinematics 特性，将液压作动筒的安装铰点位置做了多轮迭代：主承力筒采用阶梯式变截面设计，上端铰接耳片直接对接机身承力框，下部与轮轴安装座集成，作动筒伸出端与侧置的三角连杆机构铰接，回缩过程中轮组会沿预设轨迹向机身侧方收纳，不会与机身蒙皮、舱门结构产生运动干涉，完全收放行程控制在2.8s以内，符合轻型飞行器的收放作动响应要求。

结构细节上，主承力外筒采用高强度铝合金模锻后机加工的工艺路线，内壁与液压活塞杆的配合公差控制在H7/f6级别，表面做硬质阳极氧化处理，耐磨性能可以满足3000次以上收放循环无明显磨损。侧置的连杆组件分为上下两层，上层连杆采用合金钢材料，主要传递着陆时的纵向冲击载荷，下层连杆搭配铰接式摇臂，将垂直方向的冲击载荷传递到液压缓冲腔，通过液压油的节流阻尼实现能量吸收，避免硬着陆时的冲击直接传递到机身结构，造成机身框、翼根连接部位的疲劳损伤。轮毂安装位预留了标准的轮轴连接法兰，法兰盘上的4个安装孔采用等距分布设计，可以适配市面上主流的轻型航空机轮与刹车组件，不需要额外做转接法兰设计，降低了整机装配的适配成本。

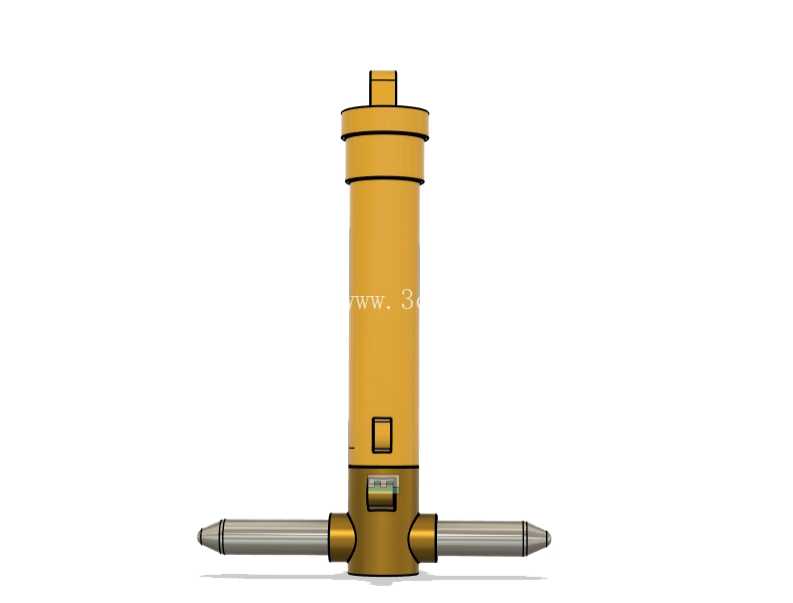

安装边界方面，整套起落架总成在完全伸出状态下的总高度为420mm，主筒外径为65mm，侧方连杆机构完全展开时的横向宽度为280mm，上端两个主铰接耳的孔距为90mm，铰接孔直径为16mm，与机身连接时只需要在机身承力框上对应位置预留匹配的安装孔位，即可完成铰接固定；液压管路接口设置在主筒下部的侧面，采用标准的航空液压管接头，供油压力范围在8MPa-12MPa之间，可直接匹配轻型飞行器常用的机载液压系统压力等级，不需要额外加装调压阀件。设计时还特意考虑了维护性，主筒下端的密封组件采用可拆卸式端盖固定，更换密封件时不需要将整个起落架从机身上拆解，只需要拆下轮组与端盖即可完成密封件更换，外场维护效率相比传统分体式起落架提升60%以上。

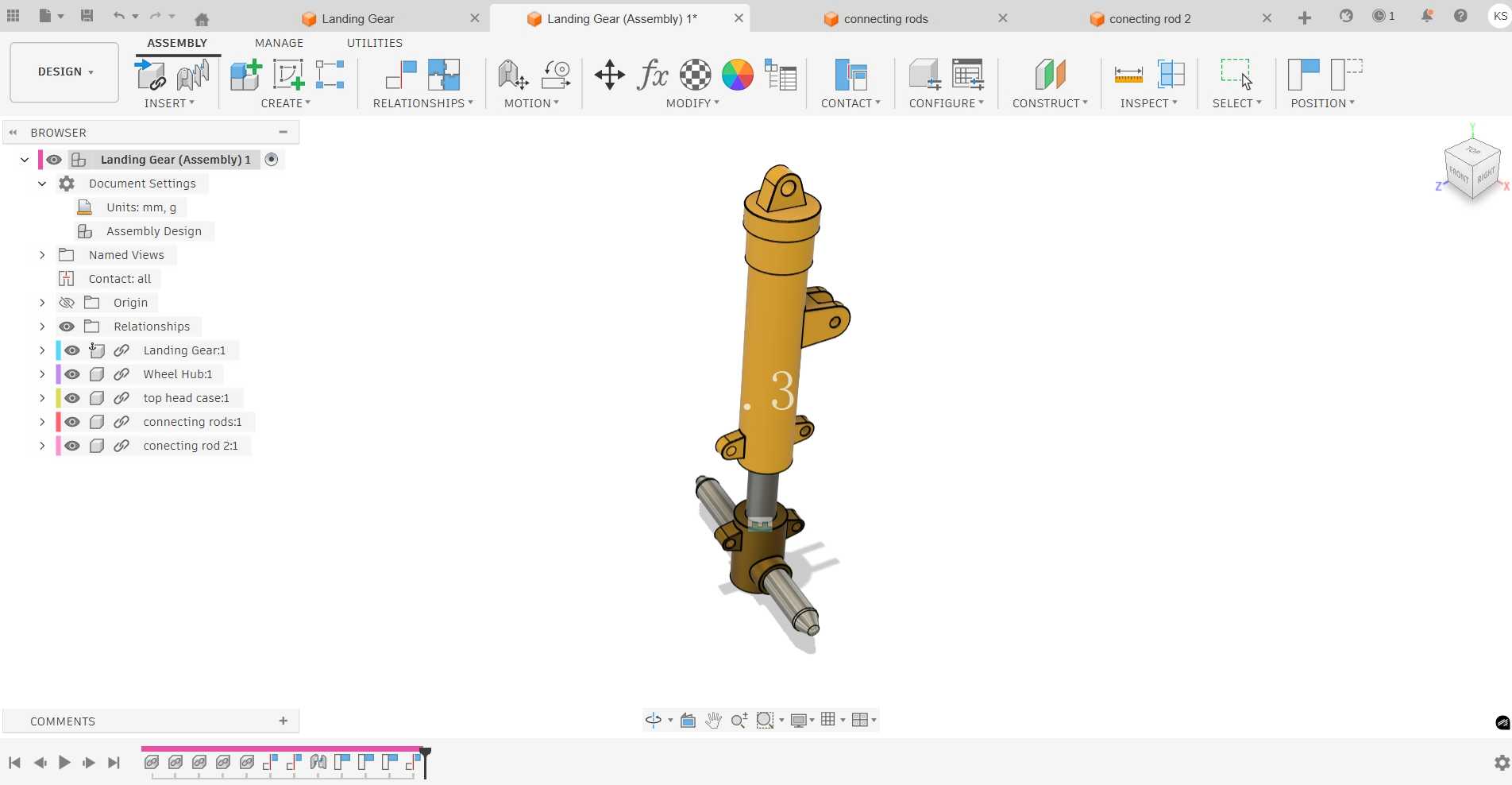

在结构完整性校核环节，针对着陆冲击的最恶劣工况——即带15度侧滑角的三点着陆场景，对整个组件做了有限元强度校核，主承力筒的最大应力出现在下部与轮轴座连接的过渡圆角处，应力值为215MPa，远低于铝合金材料的屈服强度，连杆铰接部位的衬套采用自润滑铜基材料，长期使用不需要频繁加注润滑脂，适配无人机长期户外存储、低维护频次的使用需求。整个参数化模型的所有特征尺寸都设置了关联参数，调整主筒直径、连杆长度、铰接点位置时，整个组件的相关特征会自动更新，设计人员可以根据不同起飞重量的飞行器需求，快速调整参数生成适配的起落架结构，大幅缩短起降系统的研发迭代周期，避免从零开始建模的重复工作量。
