多旋翼螺旋桨性能测试实验台架结构

在小型无人飞行器研发、航空类专业教学实验场景中，螺旋桨作为直接决定动力输出效率、飞行稳定性的核心部件，其实际工作状态下的多维度性能参数采集，一直是动力系统匹配、飞控参数整定环节绕不开的基础工作。这套测试台架的结构设计，完全围绕多旋翼动力单元的实测需求展开，没有冗余的装饰性结构，所有构件的布局都优先服务于传感器数据采集的准确性与安装调试的便捷性。

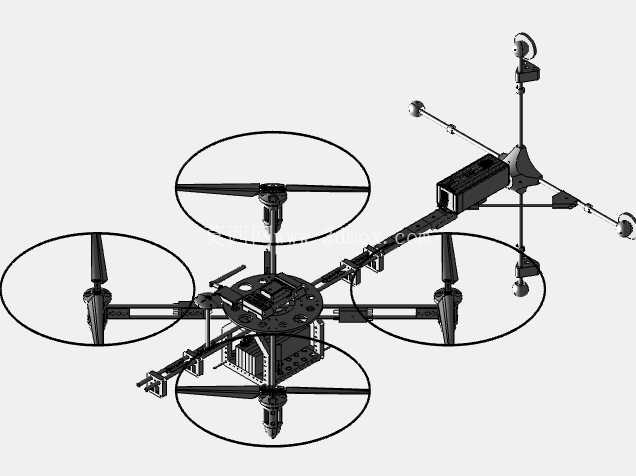

台架主体采用中心承载盘加辐射式机臂的布局，和常规多旋翼飞行器的机架结构逻辑保持一致，四个机臂末端预留了标准的动力安装位，可直接适配不同规格的无刷电机与螺旋桨组件，不需要额外设计转接结构，能最大程度还原动力部件在实际飞行状态下的安装工况，避免因安装姿态偏差带来的测量误差。中心承载盘采用分层堆叠的结构设计，下层预留了传感器集成、走线的空间，推力、扭矩传感器直接固定在承载盘与机臂的连接位置，可直接采集单个动力单元工作时产生的轴向推力与反扭力矩，不需要额外设计力传导结构，减少力传递路径上的损耗带来的数据偏差。

台架上方延伸出的立式测量杆，集成了转速采集、噪音检测的传感安装位，安装位置处于螺旋桨旋转平面的斜上方区域，既不会被旋转的桨叶打到，也能避开桨下洗气流的直接冲击，保证光学转速传感器、噪音采集模块的工作稳定性。台架侧方伸出的横向支杆，预留了振动传感器的安装点位，可在不同油门开度下采集机架结构的振动频率与振幅数据，为飞控系统的减震参数调试、桨叶动平衡校正提供实测数据支撑。

从安装边界来看，这套台架的机臂长度可在一定范围内调整，适配6寸到15寸规格的多旋翼螺旋桨测试需求，中心承载盘的安装孔位采用通用化的孔距设计，可兼容市面上绝大多数主流规格的动力电机、电调的安装尺寸，不需要二次打孔加工。台架底部预留了标准的工作台固定孔位，可直接通过螺栓固定在水平实验台面上，大油门测试时不会因为反扭作用出现移位，保证测试过程的安全性。台架的走线全部采用机臂内部穿孔的布局方式，所有传感器、动力线都从结构内部走线，避免外露的线材被旋转的桨叶卷入，也减少线材对气流场的干扰，保证推力、噪音数据的采集精度。

在实际教学场景中，这套台架可直接用于航空类专业的动力系统实验课程，学生可通过更换不同规格的螺旋桨、调整不同的油门输入，直观观测螺旋桨在不同转速下的推力、扭矩、噪音、振动参数变化，理解螺旋桨螺距、尺寸与动力效率之间的对应关系，相比纯理论教学有更强的实操性。在小型无人机研发场景中，这套台架可用于新动力系统的匹配验证，在装机试飞前完成螺旋桨与电机、电调的适配性测试，排除动力匹配不合理带来的飞行风险，减少试飞阶段的调试成本。

结构设计上，所有承力部件都采用轻量化的硬质铝合金加工，在保证结构刚度、避免大推力下结构形变影响测量精度的前提下，尽可能降低台架自身的重量，减少台架自重对推力传感器数据的干扰。所有连接位置都采用防松紧固件，避免长时间振动测试下连接件松动带来的安全隐患。传感模块的安装位都设计了微调结构，可根据不同尺寸的螺旋桨调整传感器的相对位置，保证不同测试工况下传感器都处于最佳的采集位置。台架的中心区域还预留了飞控、数据采集模块的安装空间，可直接将数据采集模块集成在台架上，不需要额外外置采集设备，简化测试系统的布线难度，也减少外置设备带来的额外振动干扰。
