无人机机载以太网交换控制电路板结构

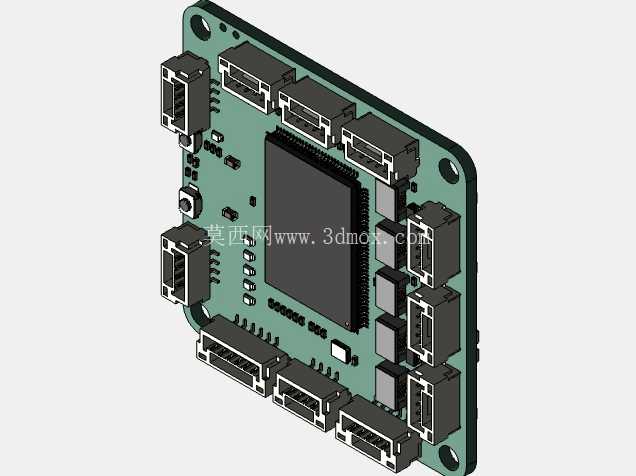

　　这款集成式机载网络控制板，核心定位是解决多旋翼、固定翼无人机机载外设的总线统一接入难题，过往无人机作业时，机载差分GPS、数传电台、视觉避障模块、舵机控制器、任务载荷往往各自采用不同通信接口，布线杂乱不说，不同协议间的数据转发还需要额外搭载转接模块，不仅挤占机内有限的安装空间，还会增加整机重量、提升接线故障概率，这块板卡就是针对这类痛点做的高度集成化设计。板卡采用方形切角的PCB构型，四个角预留了标准安装孔位，安装孔间距适配主流无人机飞控舱的通用安装螺柱规格，安装时不需要额外做转接支架，直接通过M2尼龙螺柱就能固定在飞控安装层，板卡整体厚度控制在较低水平，不会挤占上下层设备的安装间隙，哪怕是在紧凑的折叠机臂无人机的中心舱内，也能和飞控板、电源模块层叠安装，不会和机臂折叠结构、舵机走线产生干涉。

　　接口布局上做了充分的机载适配考量，所有外接连接器全部布置在板卡四周边缘，对应不同功能的接口做了物理防呆设计，避免装机时插错接口导致设备烧毁，其中5个10/100M以太网口全部采用带锁扣的卧式连接器，能适配带屏蔽的工业级网线，应对无人机飞行时的持续振动不会出现接口松脱，可同时接入机载高清图传、毫米波雷达、机载边缘计算盒、网络摄像头等需要以太网传输的设备，实现机载IP网络的统一组网，不需要额外搭载独立的以太网交换机模块。

　　除了以太网交换功能，板载的STM32微控制器还集成了多路常用工业总线接口，CAN接口可直接接入无人机的动力ESC总线、高精度航姿传感器，不需要额外做CAN转接；USART接口可对接传统的串口数传、GPS模块，兼容市面上绝大多数存量无人机外设；RS485接口可接入机载任务设备，比如投放器、探照灯、测绘相机的触发控制端；剩余的GPIO/PWM通道可直接输出舵机控制信号、采集外设状态电平，不需要额外扩展舵机通道板。

　　设计时充分考虑了机载环境的可靠性，板卡边缘的连接器全部选用带固定焊脚的型号，能承受飞行过程中的持续加速度冲击与振动，核心处理器与交换芯片区域预留了散热贴安装位，高负载运行时可通过导热贴将热量传导到无人机中心板的金属结构上，不需要额外加装散热风扇，避免风扇振动影响飞控传感器精度。布线时将高速以太网信号线与低速控制总线做了分层走线处理，减少信号串扰，避免图传传输时的电磁干扰影响飞控总线通信稳定性，电源输入部分做了宽压适配与防反接保护，可直接接入无人机动力电源的稳压输出端，不需要额外搭配降压模块。实际装机应用中，这块板卡可替代原有的独立交换机、串口转接板、PWM扩展模块三个独立部件，大幅减少机内的接线数量，降低线束重量，同时减少接插件的故障点，提升整机作业的可靠性，尤其适合长航时测绘无人机、集群作业无人机、工业巡检无人机这类需要挂载多类网络外设、多类总线设备的场景，能让机载电气布线更规整，设备维护时的拆装效率也更高，不需要梳理杂乱的转接线束，直接对应板卡边缘的接口标识就能完成外设连接。
