超紧凑型11端口托管以太网交换机结构设计

做机载、车载嵌入式网络方案的结构工程师，大多遇到过核心矛盾：要凑够足够的交换端口支撑多传感器、多控制单元的组网，又要把设备体积压到舱内狭窄安装位能塞下的程度，同时功耗还不能超过载具供电系统的冗余阈值，这款超紧凑型托管以太网交换机的结构设计，刚好戳中了这类场景的核心痛点。先看端口配置，3个10GBASE-T接口搭配8个1GBASE-T接口，总共11个电口的配置，刚好覆盖小型无人飞行平台、特种陆地车辆的组网需求：10G口可以接核心计算单元、高清图像回传模块这类高带宽设备，剩下的8个千兆口可以分别接惯导模块、毫米波雷达、数传电台、周边控制节点、状态采集传感器，不用额外外挂二级交换模块，单台设备就能完成整系统的网络拓扑搭建，减少了链路节点也就降低了通讯故障的概率。

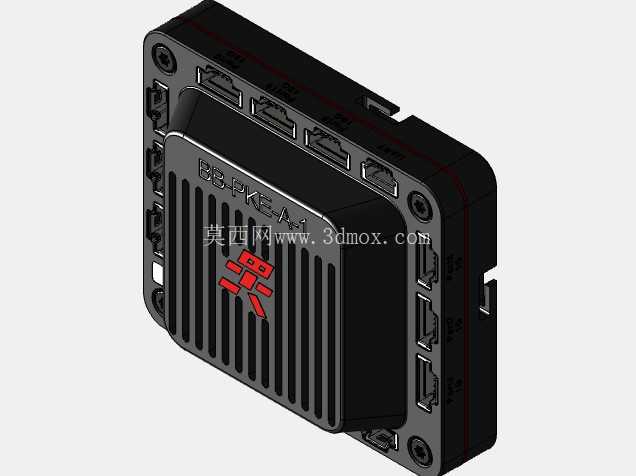

尺寸控制是这款设计最突出的优势，整机三维尺寸控制在68mm×58mm×22mm，这个安装边界是什么概念？比常规的2.5寸固态硬盘还要小一圈，不管是塞进无人机的航电舱夹层，还是固定在车载电控箱的空余导轨位，甚至是集成到小型机器人的躯干内部，都不会占用过多宝贵的安装空间。做这类紧凑型设备的结构设计，最考验的是内部堆叠的合理性：要把交换芯片、供电模块、PHY芯片、端口防护电路全部塞到这个狭小的壳体内部，还要兼顾散热和电磁屏蔽，从外观的散热鳍片布局就能看出设计思路——壳体直接采用导热金属材质，上盖的竖向鳍片直接对应内部核心发热芯片的位置，芯片热量通过导热垫直接传导到外壳鳍片散出，不需要额外加装散热风扇，既降低了整机功耗，也避免了风扇转动带来的振动、积尘问题，适配高振动、多粉尘的野外作业场景。

功耗控制上整机满负载运行总功耗低于11瓦，这个数值对于载具类应用非常关键：小型无人机的供电冗余通常非常有限，每多一瓦功耗都会压缩有效续航时间，车载场景下低功耗也意味着设备自身发热更小，在密闭舱体内高温环境下也能稳定运行，不会因为过热触发降频或者断连。端口布局采用侧面排布的方式，所有RJ45接口分别布置在壳体相邻的两个侧边，接线时线缆可以顺着舱体走线方向固定，不会出现线缆弯折半径不足、或者线缆突出壳体过多占用额外空间的问题，安装孔位直接设计在壳体四角，采用沉头孔设计，固定后螺丝头不会突出壳体表面，进一步压缩了安装所需的净空尺寸。

从结构强度设计来看，壳体采用上下扣合的拼接方式，接缝处做了错位止口设计，既可以提升壳体的整体抗形变能力，也能起到一定的电磁屏蔽作用，避免外部电磁干扰影响交换芯片的稳定运行，同时也防止设备自身的电磁信号泄露干扰周边的敏感传感器。这种设计思路完全围绕受限空间下的网络部署需求展开，没有多余的装饰性结构，每一处外形设计都服务于功能、散热、安装的实际需求，对于做特种载具电子设备集成、小型机器人电控系统设计的工程师来说，这种紧凑化的交换设备结构方案，能大幅降低系统集成阶段的空间布局难度，不用再为了凑端口数牺牲设备的整体尺寸，也不用为了散热额外增加结构件，从三维建模的角度看，这款模型的细节还原度很高，端口的定位尺寸、壳体的壁厚、散热鳍片的间距、安装孔的位置都做了准确的还原，可以直接作为系统集成阶段的布局参考，也能作为同类紧凑型网络设备结构设计的参照样本，在做类似的小体积多端口电子设备结构设计时，其内部堆叠思路、散热结构设计、安装位布局都有很高的参考价值。
