千兆以太网转换嵌入式PCB安装模块

　　在车载以太网、工业现场总线改造、紧凑型通讯设备升级的场景里，经常会遇到标准千兆以太网与单对以太网的接口适配需求，这类场景往往没有多余的空间放置独立的转换网关，也无法容忍外接转换设备带来的链路延迟与额外故障点，板载嵌入式的转换模块就成了这类需求的最优解。这款模块的设计核心就是围绕极小安装空间下的协议转换需求展开，整体采用PCB板载集成的结构设计，所有元器件均采用表面贴装工艺布置在单块PCB基板上，板边预留了整排的排针焊接位，既可以直接焊接在主控载板上作为功能子模块使用，也可以通过排针接插件实现可拆换的安装结构，适配不同的设备迭代需求。

　　从功能层面来看，模块核心搭载两颗主控处理芯片，分别负责标准1000BASE-T千兆以太网的PHY层信号处理与1000BASE-T1单对以太网的信号编解码，两颗芯片之间通过高速差分走线完成数据交互，板载的电源管理电路可以直接适配常见的3.3V板载供电，不需要额外配置独立的电源转换电路，外围只需要连接对应的网络接口与供电引脚即可完成功能部署，大幅降低了集成端的设计工作量。在结构设计的细节上，PCB板的边缘做了半金属化的工艺处理，既可以提升板边的结构强度，避免在焊接或者插拔过程中出现板边崩裂的问题，也可以作为屏蔽接地的连接点，提升模块在复杂电磁环境下的工作稳定性。

　　板上的元器件布局严格遵循高速信号布线的规则，差分信号走线做了等长处理，关键信号回路做了包地处理，晶振、电源芯片等易产生干扰的元器件布置在板卡的边角位置，远离高速信号走线与对外接口，尽可能降低板内的电磁干扰。安装边界上，模块整体采用矩形板型设计，板上预留了两个定位安装孔，可以配合铜柱直接固定在设备壳体内部的安装柱上，也可以依靠排针的焊接强度直接固定在载板上，整体厚度控制在常规板载元器件的最高高度范围内，不会占用额外的竖向安装空间，适配紧凑型设备内部的堆叠安装需求。

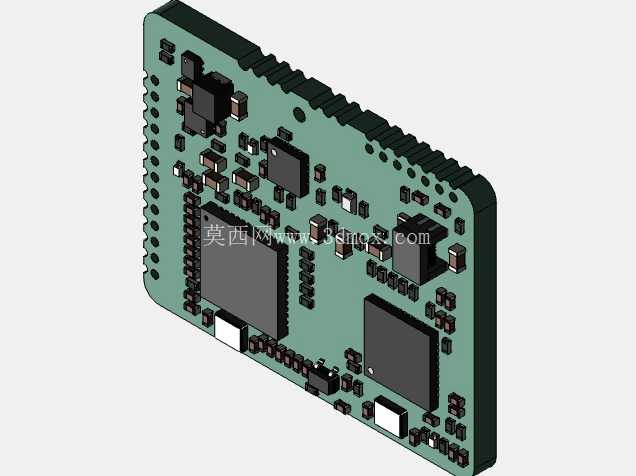

　　实际应用中，这类模块可以直接集成在工业相机、车载域控制器、紧凑型工业交换机、无人机通讯链路板卡内部，不需要改动原有设备的主体结构，只需要在原有PCB设计上预留对应的模块焊盘或者接插件位置，就可以快速实现标准千兆网口到单对千兆以太网的接口扩展，解决单对以太网部署过程中与现有标准以太网设备的互联互通问题。不同于外置的转换网关，这种嵌入式板载模块的信号链路更短，数据转发延迟可以控制在微秒级，完全满足工业控制、车载通讯这类对实时性要求较高的场景需求，同时板载的集成设计也减少了外接接口、连接线带来的故障点，提升了整体设备的长期运行可靠性。在建模过程中，所有元器件的封装尺寸均按照实际量产的元器件规格搭建，包括芯片的外形尺寸、电容电阻的贴装位置、排针的引脚间距、安装孔的孔径与位置公差都做了精准还原，结构设计人员可以直接将这个模型导入到整体设备的装配模型中，提前验证安装空间是否充足、元器件之间是否存在干涉、走线空间是否满足要求，不需要额外手动测绘模块尺寸，大幅缩短设备开发阶段的结构验证周期。
