适配1.75与2.85mm耗材的长丝挤出装置

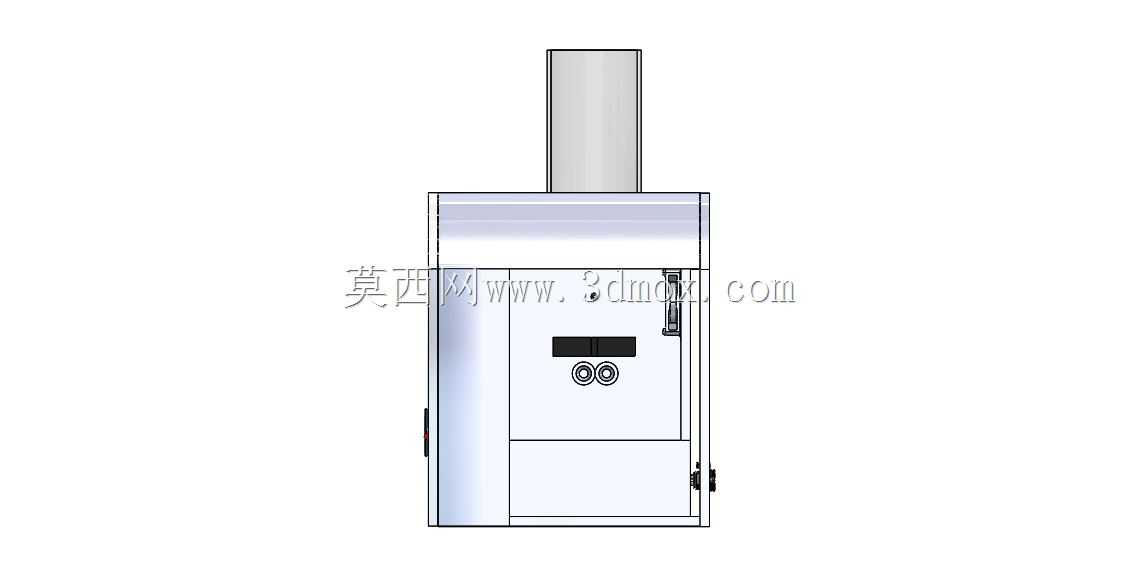

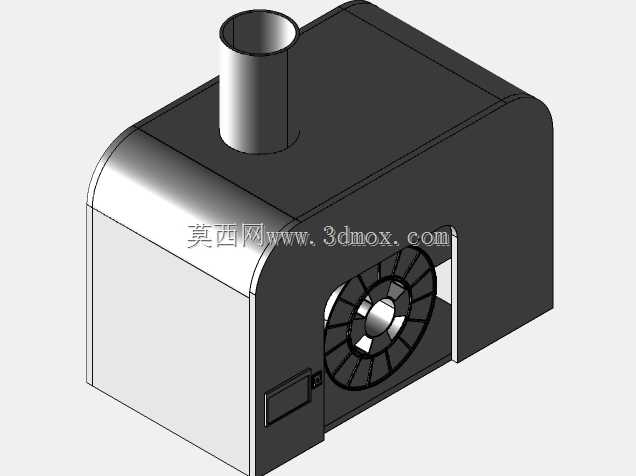

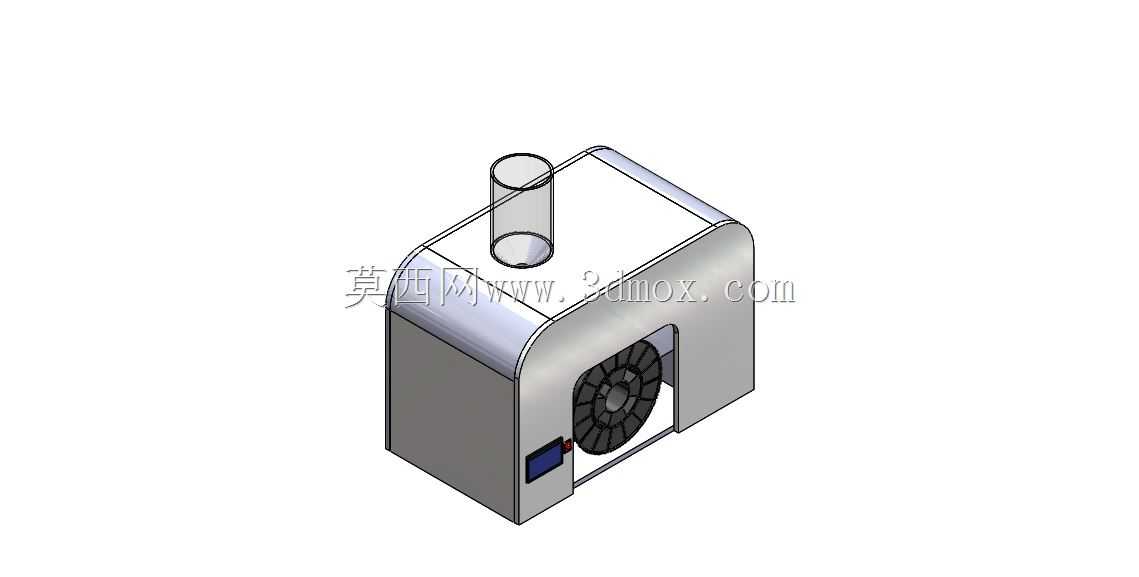

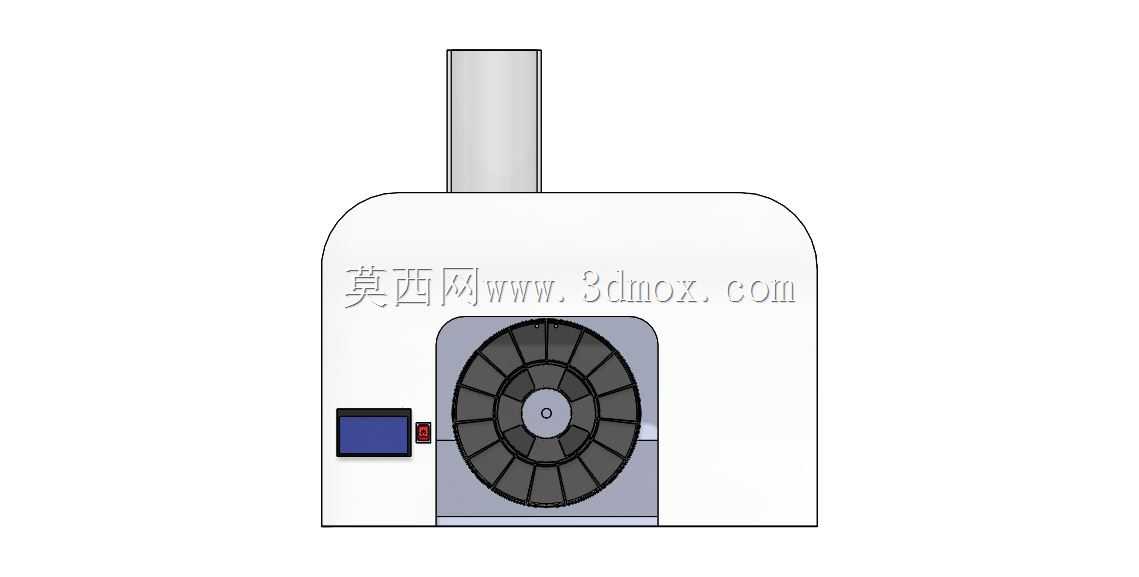

　　在桌面级3D打印耗材生产、小型线材改性试验场景中，这类适配两种常规线径的长丝挤出装置，是衔接原料塑化与线材定型的核心执行单元，区别于工业级大规模产线的重型挤出设备，该结构更偏向小批量定制、耗材配方打样、工作室级耗材复卷加工的使用需求，整体结构布局充分考虑了桌面放置的操作便利性，顶部设置的立式进料料斗采用大锥角过渡设计，可避免颗粒原料架桥卡料，料斗出口直接对接机筒进料段，缩短了原料落入塑化段的行程，减少原料输送过程中的残留滞料问题。设备正面的大直径卷盘集成了线材牵引与储料功能，卷盘中心的定位轴采用快拆式结构设计，无需额外工具即可完成料卷的更换操作，卷盘旁侧设置的人机交互面板可直接调整挤出转速、牵引速率、加热区段温度等核心参数，

　　面板旁的急停按钮采用凸起式设计，出现异常工况时可快速触发停机，避免设备损坏或原料浪费。机壳侧面预留的散热格栅对应内部的加热段冷却风道，可将塑化段多余热量及时排出，避免进料段温度过高导致原料提前熔融结块，影响进料稳定性。从结构设计逻辑来看，该挤出装置将塑化挤出、牵引收卷、温控调节三个核心模块集成在同一立式机架内，机架外壳采用圆弧过渡的钣金折弯结构，既减少了尖锐边角带来的操作磕碰风险，也能通过外壳的封闭结构降低内部加热组件的热量散失，提升温控精度。设备的安装边界充分适配常规工作台的承载尺寸，底部预留的四个固定孔位可配合减震垫直接固定在木质或金属工作台面上，无需额外浇筑安装基础，移动与重新部署的灵活性较强。在功能实现层面，

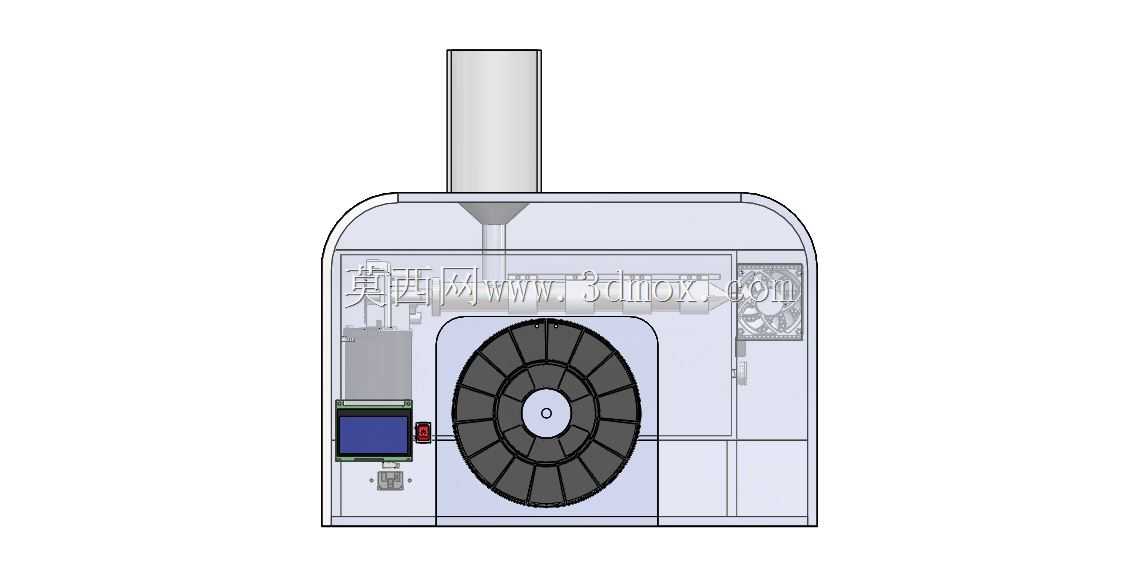

　　该设备可通过更换挤出端的定型模头，适配1.75mm与2.85mm两种主流3D打印耗材的线径生产需求，模头与机筒的连接采用标准螺纹接口，更换时仅需使用常规扳手即可完成拆装，模头流道采用流线型抛光设计，可减少原料流动阻力，避免线材出现竹节、粗细不均等质量问题。内部的螺杆结构采用渐变螺距设计，进料段螺距较大保证原料输送效率，塑化段螺距逐步缩小提升原料剪切塑化效果，均化段螺距稳定保证出料压力均匀，配合多区段独立控温的加热圈，可适配PLA、ABS、PETG等多种常见3D打印耗材的加工温度需求。牵引机构采用辊轮压紧式设计，压紧力可通过侧面的调节旋钮进行微调，既保证足够的牵引力带动线材匀速移动，也不会因压力过大导致线材被压变形，影响最终线径精度。

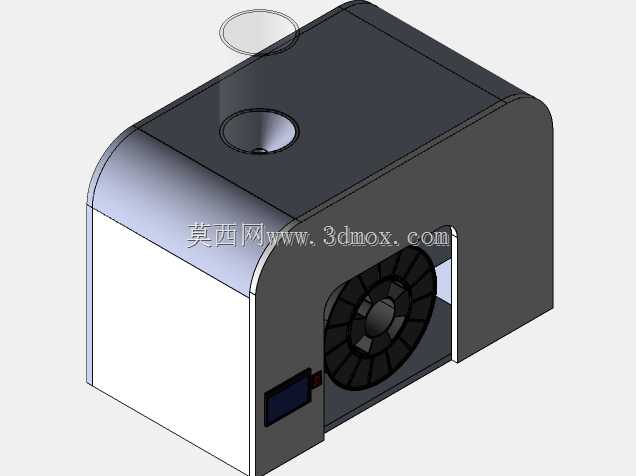

　　收卷部分的张力调节结构可根据收卷直径的变化自动调整转速，保证收卷过程中线材张力恒定，避免出现拉断或松卷散乱的问题。在实际使用场景中，这类设备除了用于全新耗材的生产，也可用于3D打印过程中产生的废丝回收再造，将清理干净的废丝破碎后重新加入料斗，即可通过挤出过程重新制成可用的打印线材，大幅降低3D打印的材料成本，对于材料研发场景，该设备的小料筒容积可快速完成不同配方原料的挤出试验，无需清理大量残留原料，提升配方调试的效率。设备的电气控制部分全部集成在机架内部的电气安装腔中，接线布局采用分槽走线设计，强电与弱电线路分离布置，减少电磁干扰对温控模块与调速模块的影响，电气腔的检修门采用快拆螺丝固定，日常维护时可快速打开进行线路检查与元件更换。设备的进料斗采用透明材质制作，操作人员可直接观察内部原料的剩余量，及时补料避免出现空转运行的情况，料斗与机筒的连接位置设置了可抽拉的挡料板，更换原料或清理设备时可关闭挡料板，无需清空料斗即可完成机筒部分的拆装操作。从建模角度来看，该模型完整还原了设备的外部结构与核心功能部件的装配关系，外壳的曲面过渡、卷盘的辐条结构、操作面板的按键布局、散热格栅的开孔细节都做了准确还原，可直接用于设备展示、结构教学、虚拟装配仿真等场景，建模过程中对各部件的装配间隙做了符合实际加工公差的预留，所有连接位置的结构都符合机械设计的常规规范，不存在干涉或无法装配的结构问题。
