金属板材深拉成型冲压模具结构

　　这套深拉模具面向金属板料的拉延成形工序，核心任务是把平板坯料逐步约束成筒形、盒形或带深度的回转壳体件。现场常见于汽车覆盖件内板、家电内胆、电机外壳、滤清器壳体、航空航天薄壁结构件以及日用五金容器的批量冲压生产。与单纯落料、冲孔不同，深拉过程中材料会同时经历径向拉应力和切向压应力，法兰区材料向凹模口流动，若压边力、圆角、间隙或润滑控制不当，就会出现起皱、开裂、局部减薄超差和口部回弹等问题，因此模具结构必须围绕材料流动路径来布置。

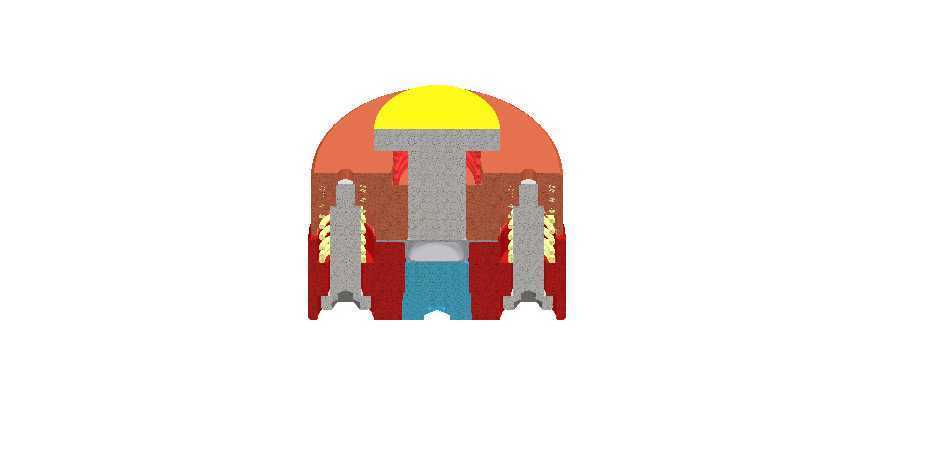

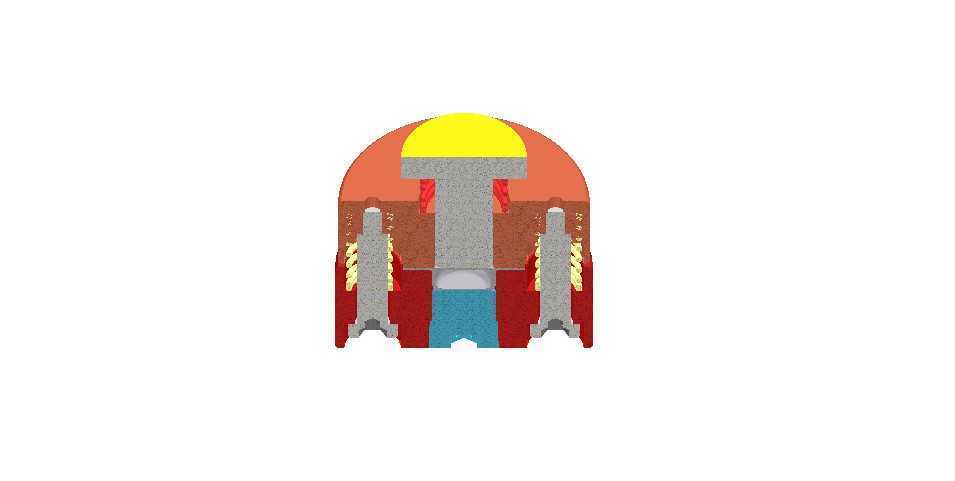

　　从剖切结构可以看出，上模部分包含凸模固定、成形工作端以及与压力机滑块连接的安装区域，下模部分则承担凹模、压边圈、定位和顶出功能。凸模工作端承担将坯料拉入凹模型腔的主要载荷，其端部圆角直接影响材料由平面转向侧壁时的弯曲阻力；圆角过小会增大拉应力并诱发底部圆角处开裂，圆角过大则容易使材料失稳起皱。凹模入口圆角同样是关键边界，它决定板料从压边区进入型腔时的摩擦与弯曲状态，实际设计中需要结合料厚、抗拉强度、拉延比和工序次数反复修正。

　　压边机构位于坯料法兰区域，通过弹性元件或压力机顶杆提供可控压边力。图中两侧可见导向与弹性承载结构，这类布置的目的不是简单压紧板料，而是在允许材料向内流动的同时抑制切向压缩失稳。压边力过低，法兰区会形成波浪褶皱并被拉入型腔；压边力过高，材料流动阻力增大，侧壁最大拉应力超过板料承载能力后会在危险断面拉裂。工程上通常会在试模阶段通过研磨凹模口、调整压边间隙、更换弹性元件压力曲线以及改变润滑方式来寻找稳定窗口。

　　模具导向采用立柱与导套配合的思路，使上下模在闭合过程中保持稳定同轴。深拉模对偏心载荷较敏感，尤其当零件形状非完全对称、坯料定位存在偏差或压力机滑块精度不足时，凸凹模间隙不均会造成一侧材料减薄严重、另一侧起皱。导向件除了保证合模位置，还能抵消部分水平侧向力，减少工作刃口的偏磨。对于高速连续生产，导柱导套的润滑、防尘和限位结构也需要纳入整体设计，避免金属碎屑进入配合面后拉伤导向表面。

　　坯料定位结构布置在下模工作面附近，用于保证每一件板料放入后相对凸凹模中心位置一致。深拉件对初始定位偏差十分敏感，微小偏移会导致法兰余量不均、侧壁高度不一致，甚至在异形件拉延中造成材料局部流动过快。定位方式可根据坯料外形采用固定挡料销、可退挡块或外形仿形定位板；若与自动化送料线联动，还需预留机械手放料空间和抬升避让行程。模型中上下工作区域的轮廓关系清晰，便于检查坯料在合模初期是否提前干涉，以及压边圈闭合后材料是否被均匀夹持。

　　顶出与卸料结构用于成形完成后将工件从凸模或凹模型腔内脱出。深拉件在成形后会因弹性回复和包紧力贴附在凸模上，若直接提升滑块，工件可能随上模上行并在回程中变形。下模顶件板、弹性顶杆或推件装置能够在滑块回程时提供稳定反向推力，使壳体沿轴向脱离工作型面。顶出力应尽量作用在工件刚性较好的底部或法兰区域，避免点接触造成底面凹陷。对于需要多道次拉延的零件，本工序模具还应考虑半成品件的放入方向、口部导向以及再次定位基准。

　　型面设计遵循材料由外向内逐步流动的逻辑。凸模侧面与凹模内壁之间的工作间隙一般依据料厚、工件精度要求和摩擦条件确定，间隙过小会使侧壁被过度挤压，模具磨损加快并增加拉裂风险；间隙过大则无法有效校正壁厚，零件形状和尺寸稳定性下降。圆角、直壁段、排气孔和避空槽共同构成完整成形边界。深拉封闭壳体时，凸模与坯料之间 trapped 的空气若不能及时排出，会在底部形成气垫，导致材料不能贴模，因此在大型或深腔模具中通常需要在凸模内部或下模型腔设置排气通道。

　　安装边界方面，上模需匹配压力机滑块的模柄孔或上工作台T型槽，下模则要核对工作台面孔、顶杆孔位置和闭合高度。模具外形尺寸不能超出压力机工作台有效装夹区域，同时要保证导柱在滑块上止点时不脱离导套，在下止点时工作零件到位且弹性元件仍有合理压缩余量。压边圈的行程要大于工件最大深度，并预留板料厚度变化和试模调整量。对于图中这类带对称弹性支撑的结构，还需检查两侧元件压力是否平衡，防止压边区受力倾斜。

　　从建模角度看，装配体需要保留凸模、凹模、压边圈、导向件、弹性元件、固定座和紧固件之间的真实配合关系，不能只建外观外形。剖切表达能够直观展示材料进入型腔后的夹持区、圆角过渡区和侧壁成形区，也方便在三维环境中测量闭合高度、工作行程、最小壁厚位置以及模具外缘与压力机立柱、送料机构之间的干涉距离。结构设计人员可据此校核拉延工序排布，模具制造者可依据型面分区安排数控加工、淬火硬化和抛光研配，试模人员则能围绕压边力、圆角和润滑三个主要变量快速判断缺陷来源。整体结构强调的是板料流动控制、稳定脱模和压力机安装适配，而不是单一零件的外形展示。
