齿轮啮合性能测试试验台结构设计

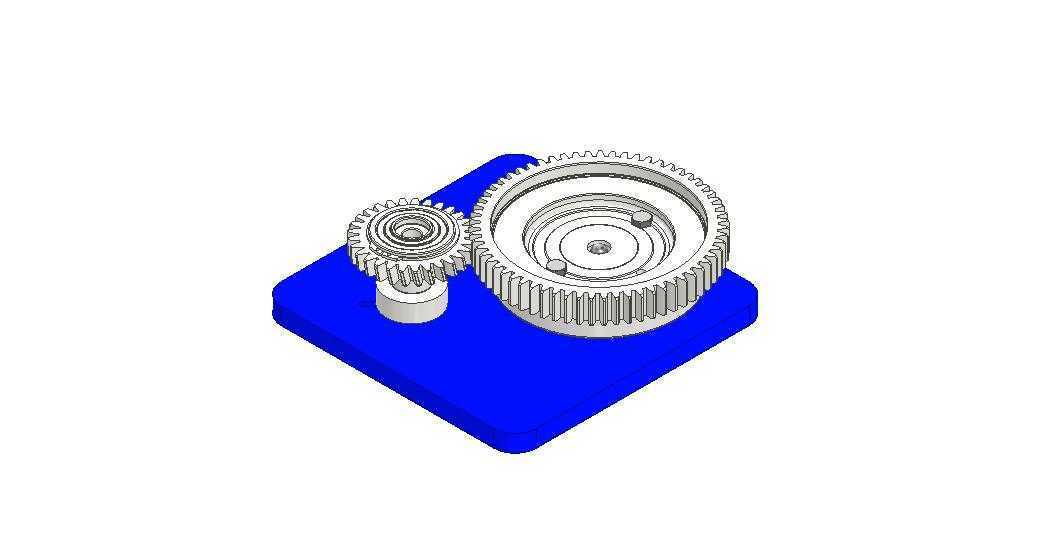

　　这套齿轮测试试验装置，核心服务于齿轮传动件的出厂性能验证与研发阶段参数标定场景，覆盖汽车变速器齿轮、工业减速机齿轮、精密传动齿轮等多类圆柱齿轮的测试需求，可在实验室受控环境下复现齿轮实际运行的负载、转速工况，完成多维度性能参数采集。从结构布局来看，装置采用一体化蓝色安装基板作为承载基准，基板表面预留了成组的安装定位孔系，可适配不同中心距的齿轮副安装需求，安装面平面度公差控制在0.02mm以内，避免基座形变对齿轮啮合间隙测试结果产生干扰。基板上集成了两组齿轮安装工位，小齿轮工位为主动端，可对接驱动电机输出轴，大齿轮工位为从动端，可搭载负载模拟模块，两个工位的轴系均采用深沟球轴承搭配角接触轴承的组合支撑结构，可同时承受径向载荷与轴向窜动力，保证高转速测试工况下轴系的回转精度控制在0.01mm以内。

　　在功能设计层面，该试验台可完成的测试项覆盖齿轮全生命周期的核心性能指标：首先是啮合传动效率测试，通过主动端输入扭矩、转速传感器与从动端输出参数的采集对比，可计算不同负载、不同转速区间下齿轮副的传动效率，识别齿形设计、加工精度带来的效率损失；其次是疲劳耐用性测试，可通过设定恒定负载或交变负载循环，连续运行采集齿轮磨损量、点蚀出现时长、齿面温度变化等参数，验证齿轮材料热处理工艺与齿面强化工艺的可靠性；另外还可完成噪音水平测试，装置的安装基板底部预留了减震垫安装槽，可搭配隔音罩使用，在不同转速工况下采集齿轮啮合的噪音频谱，识别齿形修形不当带来的啮合冲击噪音，为齿形优化提供数据支撑。

　　设计过程中优先考虑了测试场景的通用性，主动端安装座设计为可滑移结构，通过T型槽与锁紧螺栓实现位置调整，调整范围覆盖20mm到150mm的中心距区间，可适配模数1到模数5的圆柱直齿轮、斜齿轮测试需求，无需更换基座即可完成不同规格齿轮的装夹测试。轴系的安装定位采用台阶轴加锁紧螺母的结构，齿轮安装位的轴径公差带采用h6精度，与齿轮内孔的H7公差形成过渡配合，保证齿轮装夹后的同轴度，同时方便测试完成后的齿轮拆卸更换。从动端的安装座预留了扭矩传感器、磁粉制动器的安装接口，可根据测试需求快速拓展负载模块，无需对主体结构进行二次加工。

　　从安装边界来看，整套装置的基板轮廓尺寸为320mm*280mm，整体高度不超过120mm，可直接放置在标准实验室工作台面上使用，底部四个角预留了M8的地脚安装孔，可固定在减震台座上消除外部震动对测试结果的影响。主动端轴伸高度为65mm，可对接市面上主流的400W、750W伺服电机输出轴，无需额外设计转接法兰。齿轮啮合区域的上方预留了传感器安装位，可加装温度传感器、振动传感器、转速传感器，实时采集测试过程中的运行参数，所有走线均通过基板侧面的走线槽排布，避免运转过程中线缆与齿轮发生干涉。

　　在实际使用场景中，这类试验台既可以用于齿轮加工企业的成品抽检环节，快速判定批次齿轮的加工精度与啮合性能是否达标，也可以用于高校机械实验室、传动件研发部门的新产品测试，通过更换不同齿形参数、不同材料的齿轮试样，对比不同设计方案的性能差异。装置的结构设计充分考虑了测试操作的便捷性，齿轮装夹位置的操作空间预留充足，锁紧螺栓均采用外六角标准件，可使用常规扳手完成装夹操作，无需定制专用工具。所有运动部件均未设置尖锐棱角，齿盘外侧预留了安全防护罩的安装卡槽，测试过程中加装透明亚克力防护罩即可避免运转过程中异物飞入啮合区域，也可防止齿轮失效崩齿带来的安全隐患。
