NASA航天燃料对接耦合连接结构

在航天推进系统的地面加注、在轨补加场景中，流体管路的对接可靠性直接决定任务成败，这款无公母区分的燃料耦合连接结构，正是针对航天低温燃料输送场景开发的对接组件，从结构剖面能清晰看到其对称式的布局逻辑，完全摒弃了传统接头必须区分公端、母端的设计思路，任意两个相同的连接单元都可以完成对接，大幅降低了管路对接的操作门槛与备件管理成本，尤其适配航天发射场复杂的管路排布、在轨维修时的应急对接需求，操作人员无需提前识别接头类型，即可快速完成管路连接。

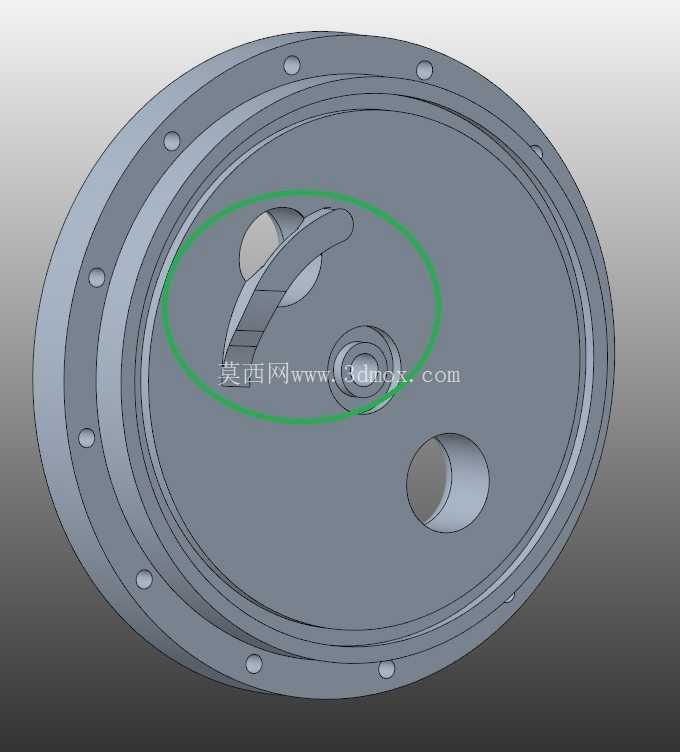

从功能实现逻辑来看，该结构采用扭转触发的流道启闭机制，两个对接单元贴合后，相对扭转180度即可完成锁止与流道开启，每扭转90度为一个动作节点：扭转过程中，锁销会沿绿色环形坡道结构逐步向上抬升，当锁销抬升至指定行程时，内部流道的密封结构同步动作，切断对接前的自密封状态，让主流道完全贯通，实现燃料的稳定输送；反向扭转时，锁销回落，流道会自动切断并复位密封，断开过程中不会出现燃料泄漏，完全适配低温推进剂这类高危介质的输送要求，避免加注或补加过程中出现介质泄漏引发的安全风险。

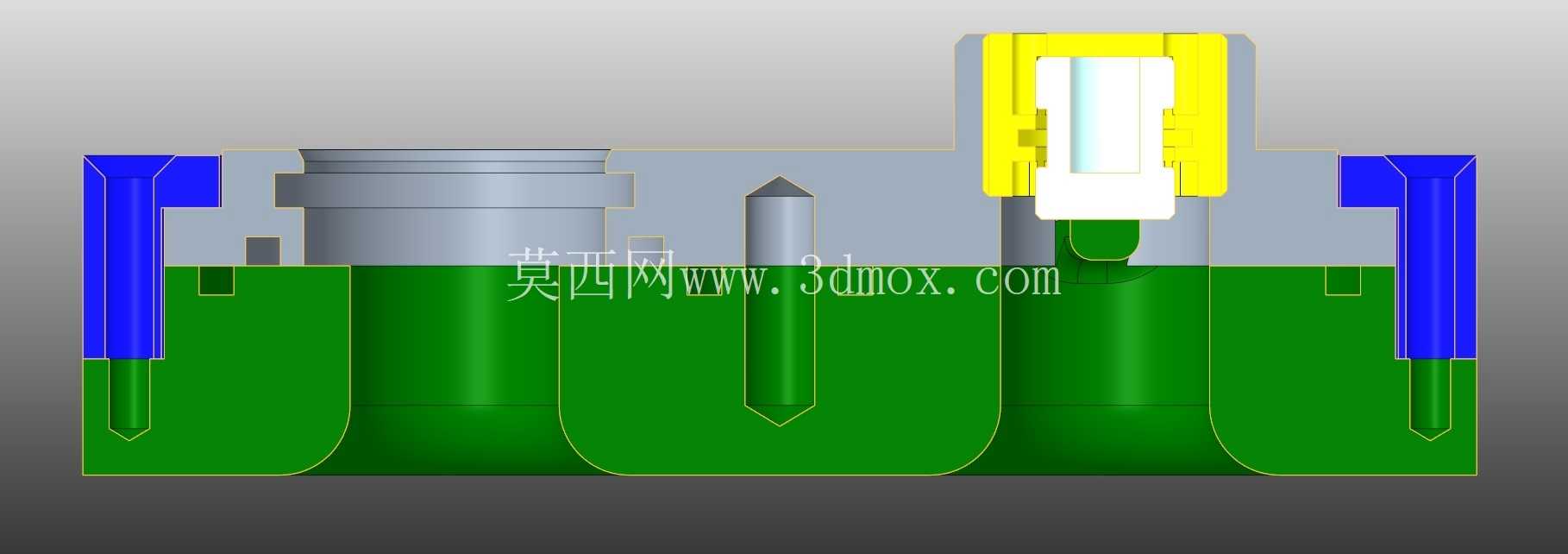

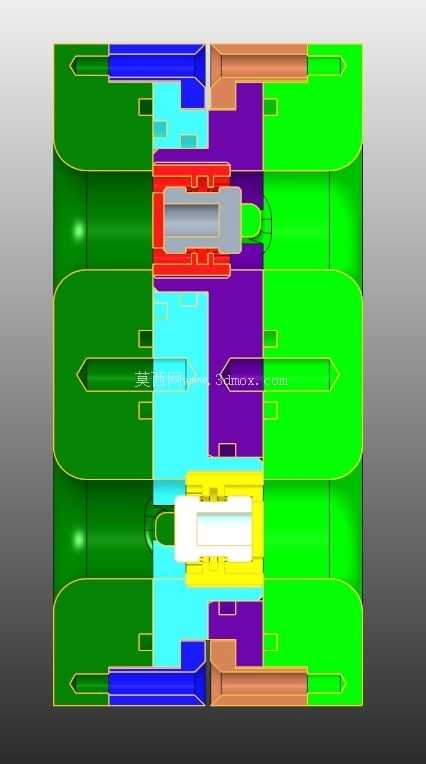

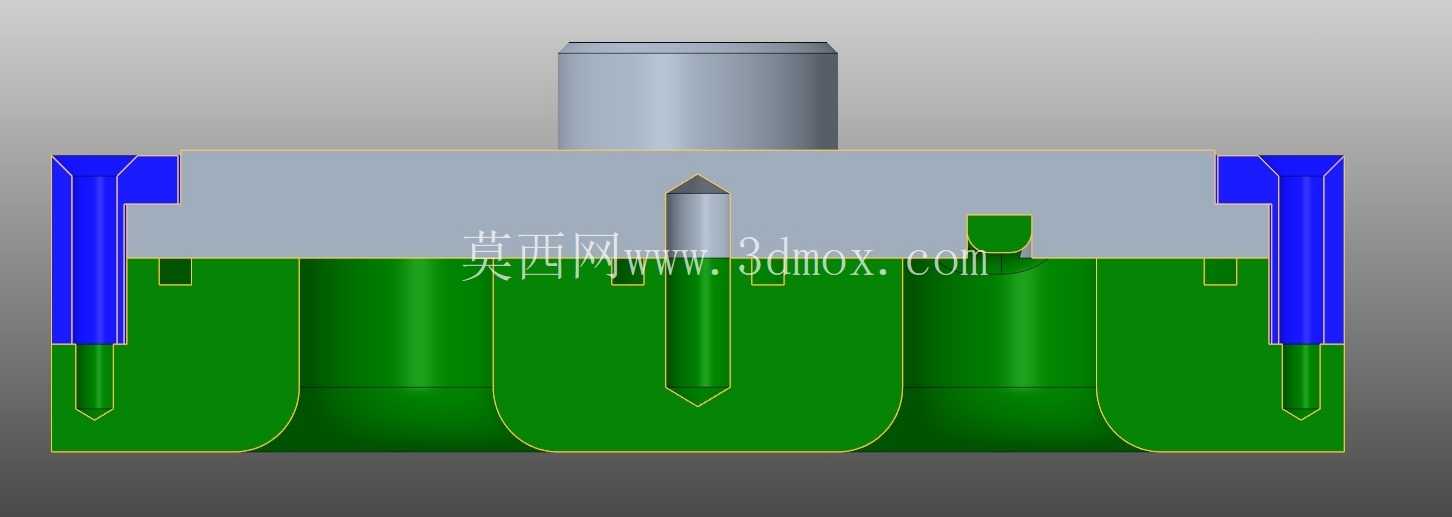

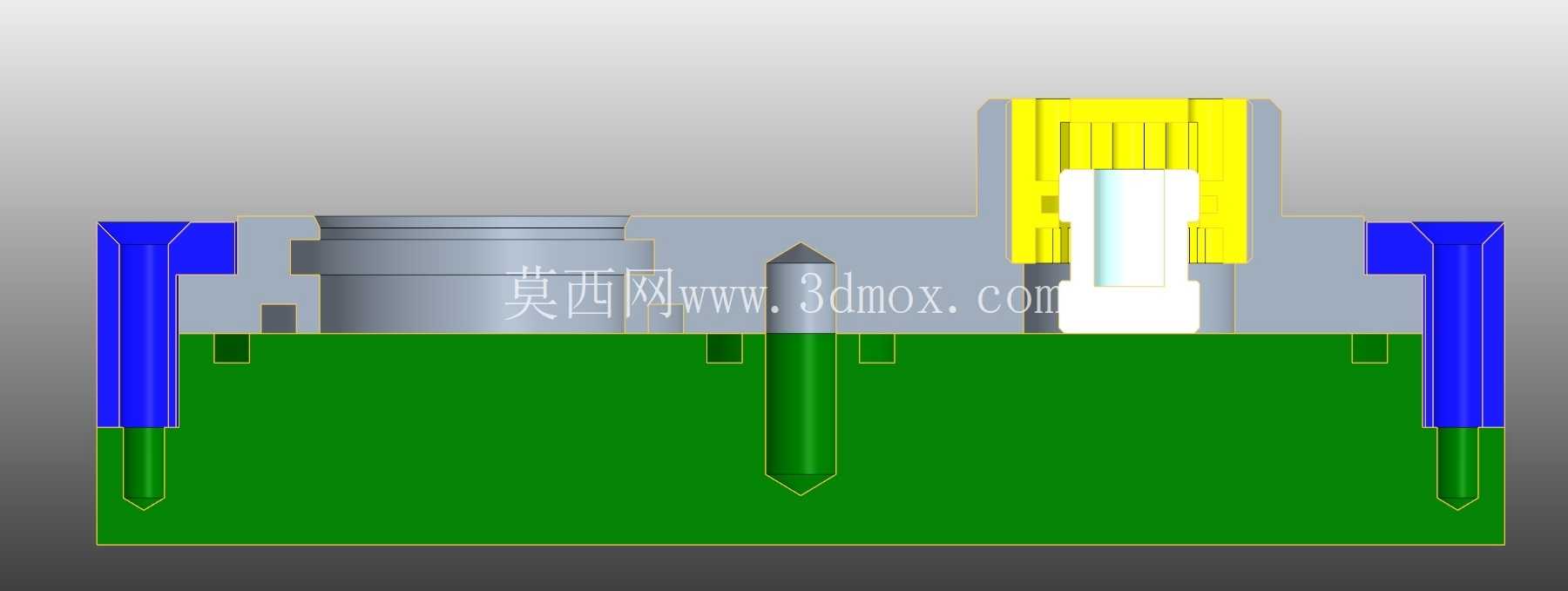

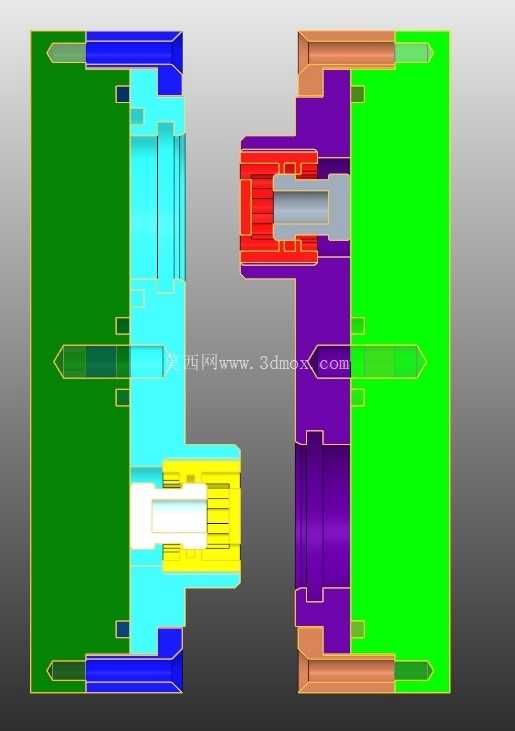

从结构设计细节来看，剖面中不同色彩区分的各个部件，分别承担锁止、密封、流道导向、承压的不同功能：外层的大尺寸绿色结构为对接壳体，承担整体的结构承压与对接导向功能，其对称分布的导向槽能保证两个单元对接时的同轴度，避免偏载导致的密封面损伤；中间层的青色、紫色结构为流道承压层，直接接触输送的低温燃料，采用对称式的流道设计，保证流体通过时的压损控制在合理区间，不会出现局部涡流导致的流阻增大问题；红色、灰色的组件为锁止触发机构，负责将扭转动作转化为锁销的直线位移，同时提供足够的锁止预紧力，避免管路带压工作时出现意外脱开；黄色、白色的核心组件为主密封与流道启闭结构，在对接断开状态下保持双向密封，防止管路内部残留的燃料泄漏，对接到位后完全让开流道，保证通径满足设计流量要求。

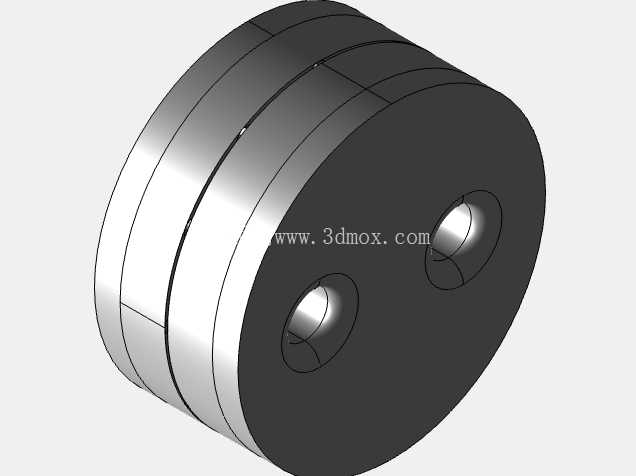

在安装边界与尺寸适配方面，该耦合结构采用端面贴合的安装形式，对接时仅需保证两个单元的端面平行贴合，即可通过导向结构自动找正，不需要额外的定位工装辅助；整体径向尺寸紧凑，轴向对接行程短，适配航天系统中紧凑的安装空间，无论是地面加注管路的密集排布，还是航天器上狭小的安装接口，都能完成布置；结构的承压边界经过对称设计，两个对接单元的承压能力完全一致，不需要区分固定端与活动端，管路布置时可以任意调整安装方向，大幅提升了管路系统的布局灵活性。

针对低温燃料的工作场景，该结构的密封面采用线密封加面密封的双重密封形式，在低温环境下材料收缩时仍能保持足够的密封比压，避免低温冷缩导致的密封失效；锁止机构的坡道采用大角度升程设计，扭转操作的力矩控制在人力可操作的范围内，不需要额外的助力工具即可完成对接与断开操作，同时锁止位置有明确的到位反馈，操作人员可以通过扭转角度与手感判断是否对接到位，避免出现虚接导致的泄漏风险。流道内部采用平滑过渡设计，没有直角突变结构，低温燃料高速通过时不会产生局部气蚀，能长期稳定承受大流量输送时的流体冲刷，结构内部没有易损的小尺寸弹性零件，整体可靠性更高，适配航天场景长周期存储、一次性动作可靠的使用要求。
