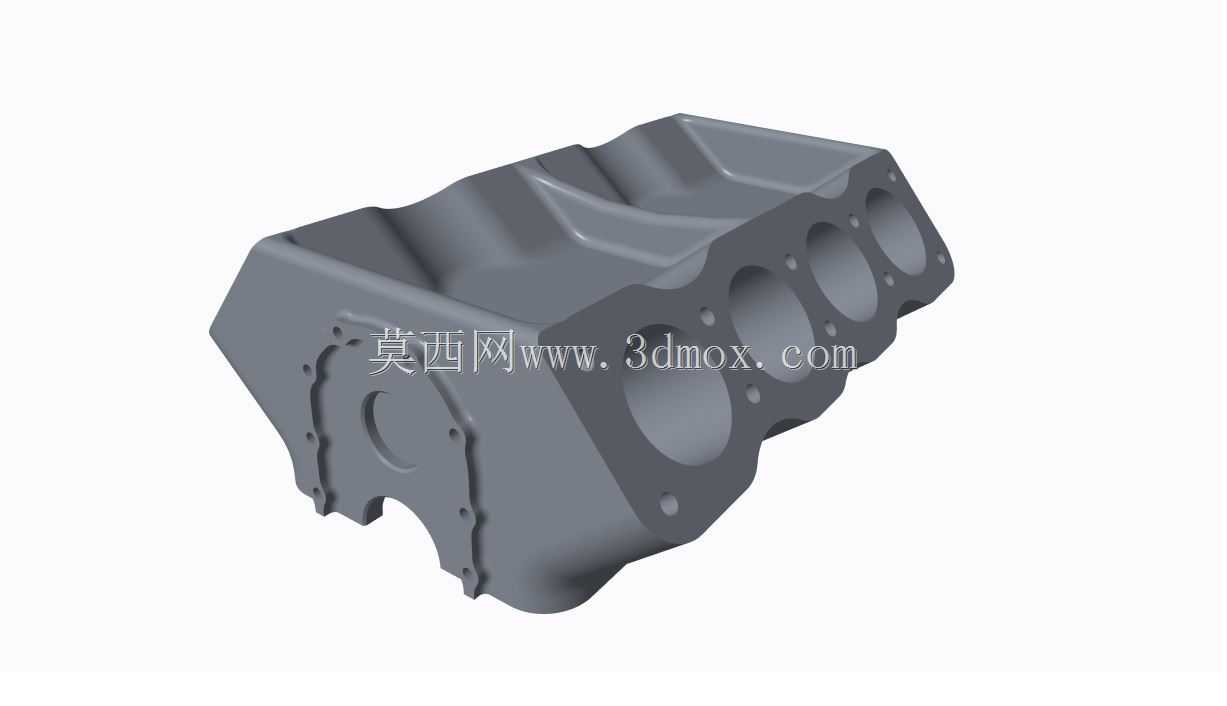

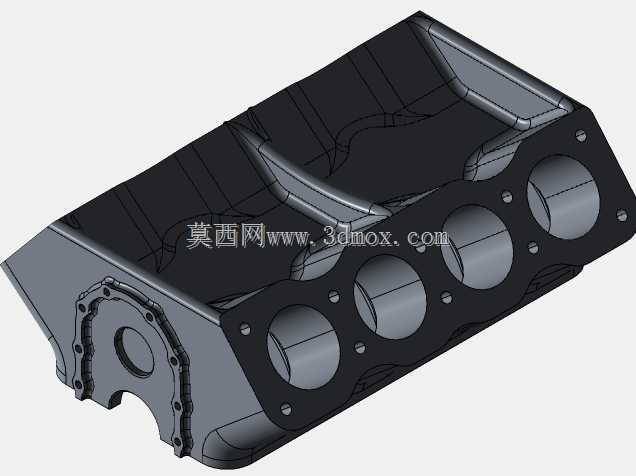

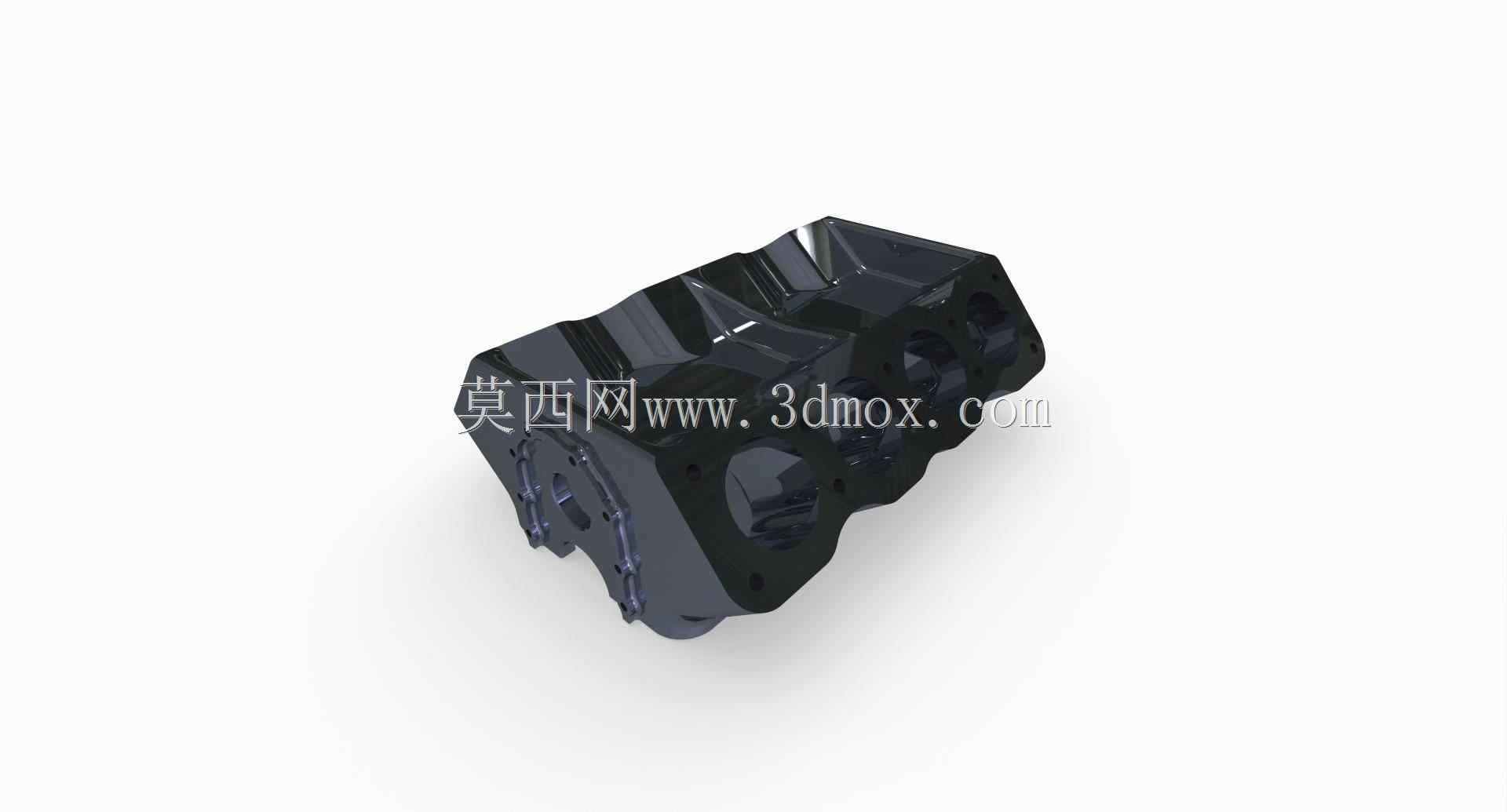

微型摩托V8发动机缸体三维结构

这款V型八缸微型动力单元的缸体结构，主要适配小排量定制摩托、迷你改装机车的动力总成搭建场景，也可作为小型竞速模型车、便携动力试验台的核心承载基体，在民用改装摩托、小型非道路动力设备、教学演示教具领域都有对应的落地使用场景。从实际功能来看，该缸体作为内燃机的核心骨架，需要同时承担曲柄连杆机构的安装定位、冷却油道的布局承载、气缸燃烧室的压力密封、周边附件的安装固定多重作用，V型夹角的布局既压缩了动力单元的轴向长度，也平衡了八缸做功顺序下的一阶二阶振动，适配微型摩托紧凑的车架安装空间。设计阶段首先要匹配微型动力的排量要求，单缸 bore 尺寸控制在小口径范围，缸心距按照相邻气缸不干涉、缸壁厚度满足承压要求的原则排布，V型夹角的角度选择兼顾了配气机构的布置空间和整机宽度边界，避免安装时超出摩托车架的横向安装限位。缸体本体的加强筋布局沿着螺栓紧固受力路径、燃烧压力传递方向设置，在缸筒外围、主轴承座位置做了局部加厚，既控制整体重量，也保证高转速工况下的结构刚性，避免缸筒变形引发的密封失效、活塞偏磨问题。油道设计采用了分层布局，主油道沿缸体V型夹角中心纵向布置，分油道分别通向各主轴承座、凸轮轴安装位、活塞冷却喷嘴位置，保证高转速下各摩擦副的润滑供给，同时避免油道转角过多引发的油压损失。水道布局围绕各缸筒外壁设置环形冷却腔，在缸盖结合面位置布置均匀的通水孔，保证各缸冷却均匀，避免局部过热引发的爆震、缸垫冲蚀问题。安装边界方面，缸体前端面预留了正时机构、水泵、机油泵的安装定位止口与螺栓孔位，后端面匹配离合器、传动箱的连接法兰，底部的油底壳安装面做了平面度要求的结构设计，两侧的发动机悬挂安装位按照微型摩托车架的悬挂点位置设置，安装孔位的同轴度、位置度公差满足整车装配的对位要求，不需要额外做转接支架即可完成车架固定。主轴承座采用了分体式设计，轴承盖与缸体本体的结合面做了定位结构，保证装配时的同轴度，满足曲轴高速旋转时的支撑刚性要求。缸筒部分可以采用镶套设计，也可以在本体材料上做珩磨处理，根据不同的成本与性能需求选择对应的工艺方案，外围的附件安装位预留了发电机、启动马达、传感器的安装位置，适配不同配置的电控系统加装需求。在小型定制摩托的改装场景中，这类微型V8缸体的紧凑尺寸可以适配多数复古迷你车架的安装空间，不需要对车架做大规模切割改造，V型布局的重心高度更低，有利于提升整车的操控稳定性，八缸的做功间隔更小，动力输出的平顺性远优于同排量的单缸、双缸机型，能够满足定制玩家对动力质感的需求。在教学演示场景中，该缸体的结构完整展示了V型多缸内燃机的核心布局逻辑，可作为内燃机结构课程的实物演示模型，帮助学习者理解缸体的油道、水道布置逻辑，以及各部件的安装配合关系。
