多旋翼螺旋桨性能测试实验台架结构

项目分类:无人机 发布时间:2026-06-05 ID:1178274

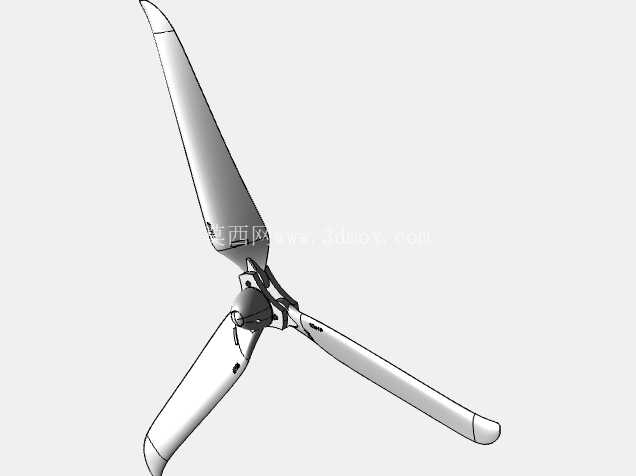

  • 多旋翼螺旋桨性能测试实验台架结构

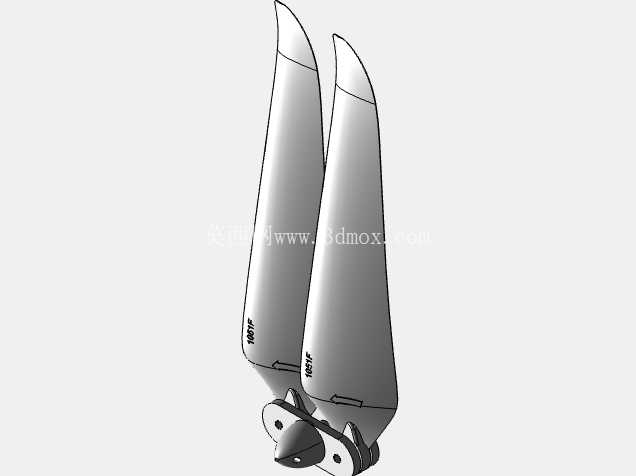

  • 多旋翼螺旋桨性能测试实验台架结构

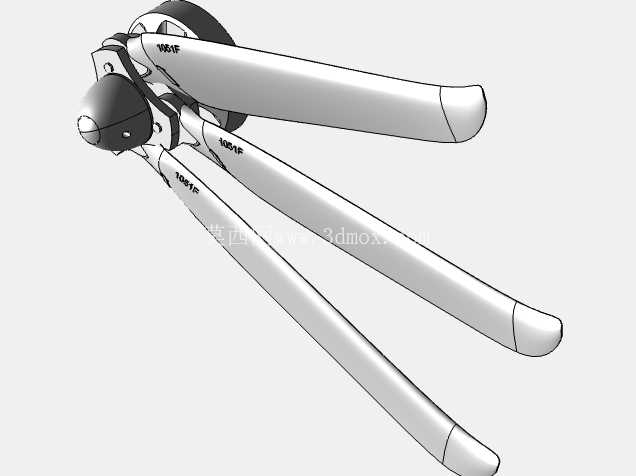

  • 多旋翼螺旋桨性能测试实验台架结构

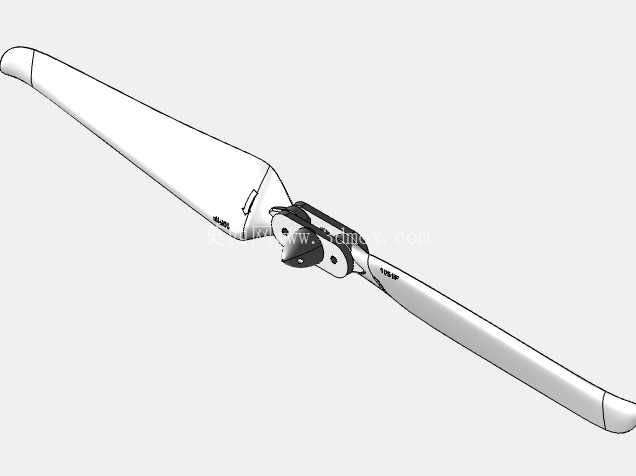

  • 多旋翼螺旋桨性能测试实验台架结构
  • 多旋翼螺旋桨性能测试实验台架结构

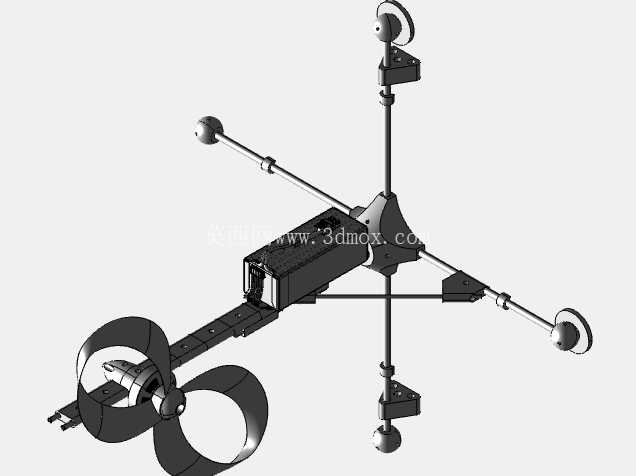

  在小型无人飞行器动力系统研发环节,螺旋桨作为直接产生升力与推力的核心执行部件,其实际工作状态下的性能参数直接决定整机的续航能力、载荷上限与飞行稳定性,这套测试台架正是针对小尺寸多旋翼动力组的地面验证需求设计,可在实验室环境下完成单组动力输出端的全参数采集,避免直接装机测试带来的坠机风险与调试成本浪费。整套台架采用十字型悬臂作为核心承载结构,中心位置预留动力安装座,可适配不同规格的无刷电机与螺旋桨组合,悬臂末端设置多维度传感安装位,可同时挂载推力传感器、扭矩应变片、转速采集模块与振动加速度传感器,所有走线均沿悬臂内部的走线槽布置,避免高速旋转的螺旋桨剐蹭线缆引发测试事故。

  考虑到高校实验室、创客团队的加工条件限制,整套结构的非受力连接件均采用3D打印工艺制作,仅核心受力悬臂与中心安装座采用标准铝型材加工,既降低了加工门槛与制作成本,也能根据测试需求快速更换不同长度的悬臂,适配从3寸到15寸不同尺寸规格的螺旋桨测试需求。台架的垂直轴段设置有双层轴承支撑结构,可抵消螺旋桨高速旋转时产生的反扭矩晃动,保证推力与扭矩参数的采集精度,底部预留的标准安装孔位可直接固定在防震工作台上,避免测试过程中台架自身振动干扰传感器数据。

  实际使用过程中,可通过更换不同的安装转接座,适配市面上绝大多数主流规格的多旋翼电机,测试时可通过外接的电调与信号发生器给定不同的油门输入,同步采集对应转速下的螺旋桨静推力、输出扭矩、振动幅值与运转噪音数据,为动力组匹配提供量化参考依据。不同于大型工业级螺旋桨测试台,这套台架的设计定位偏向轻量化教学与小批量研发验证,整体安装边界控制在800毫米见方的工作台范围内,不需要额外的地基固定,普通实验室的重型工作台即可满足安装要求,悬臂的长度设计经过动平衡校核,在测试12寸以下螺旋桨时不会产生结构共振,传感器安装位的定位尺寸经过公差匹配,可直接安装市面上通用的微型力传感器与振动采集模块,不需要额外制作转接件。

  结构设计时特意将电调安装位设置在中心座的侧方,既保证电调的散热条件,也避免电调的重量影响悬臂的动平衡,垂直轴顶端预留的安装位可额外挂载风速传感器,在有条件的实验室中可搭配风洞完成不同来流速度下的螺旋桨动态性能测试。针对螺旋桨测试过程中可能出现的射桨风险,台架的悬臂外侧预留了防护网安装孔位,可加装亚克力防护板,避免高速旋转的桨叶断裂飞出伤及测试人员,所有的3D打印结构件均采用受力方向优化的填充路径设计,在1kg静推力的测试工况下不会出现结构变形,可满足常规多旋翼动力组的测试强度要求。这套台架的出现填补了小型低成本螺旋桨测试设备的空白,不需要复杂的加工设备即可完成制作,非常适合用于航空相关专业的教学实验、创客团队的动力选型验证,可帮助使用者快速完成不同螺旋桨与电机的匹配测试,筛选出效率最优的动力组合,为后续的整机飞行测试提供可靠的基础数据支撑,减少装机调试的迭代次数,缩短小型多旋翼飞行器的研发周期。
