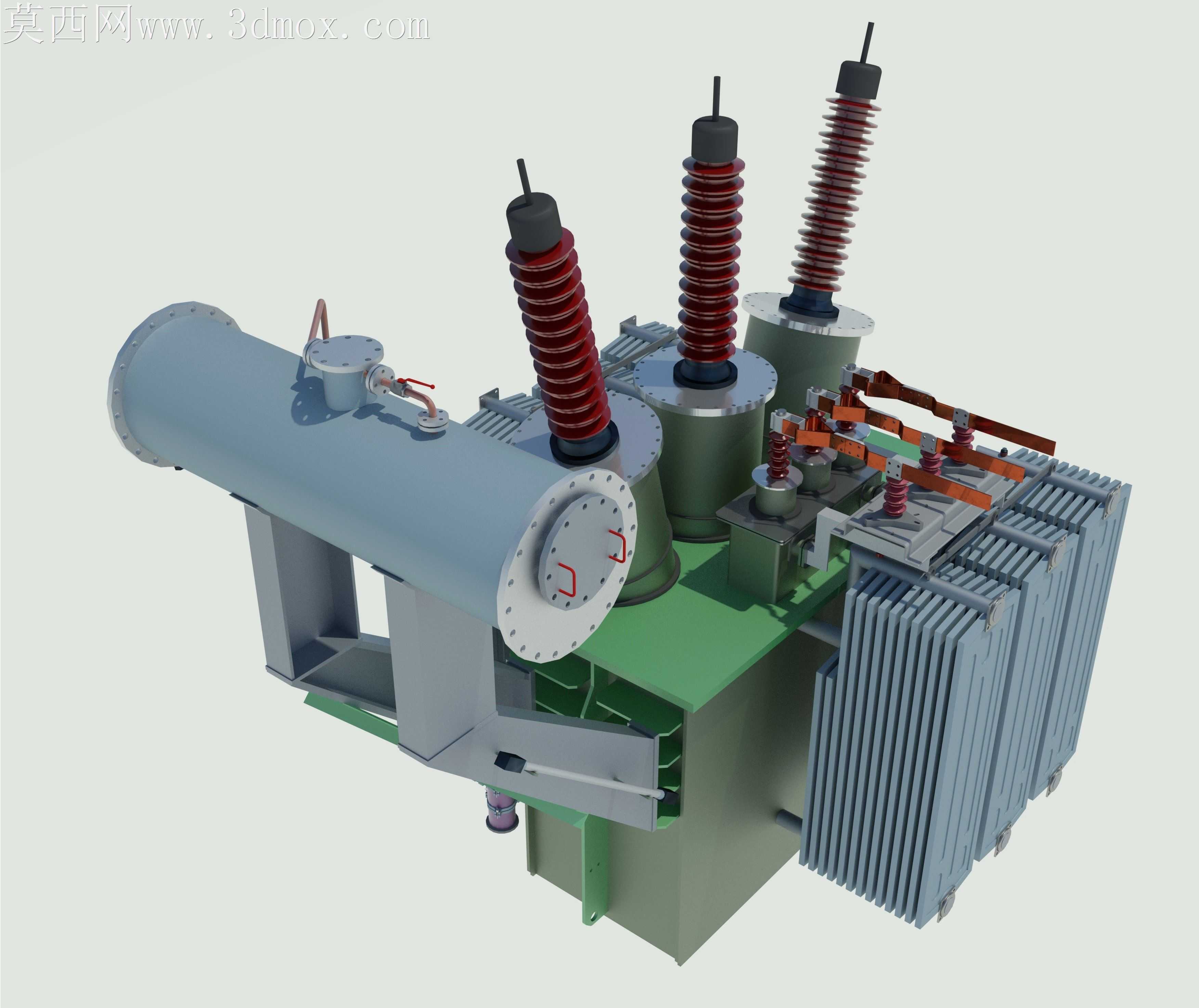

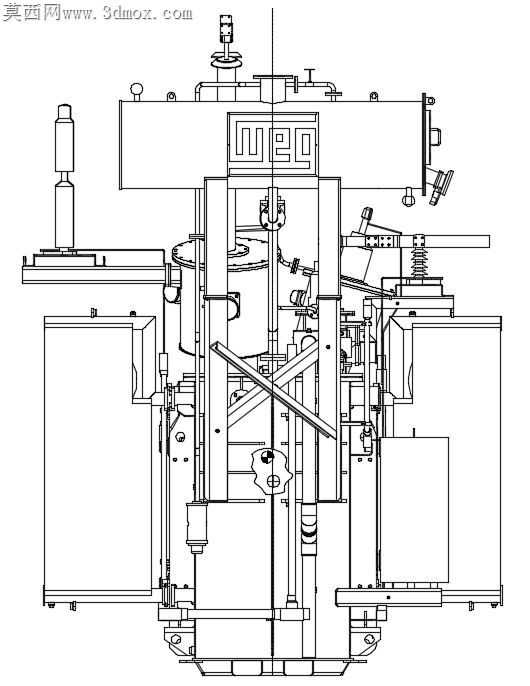

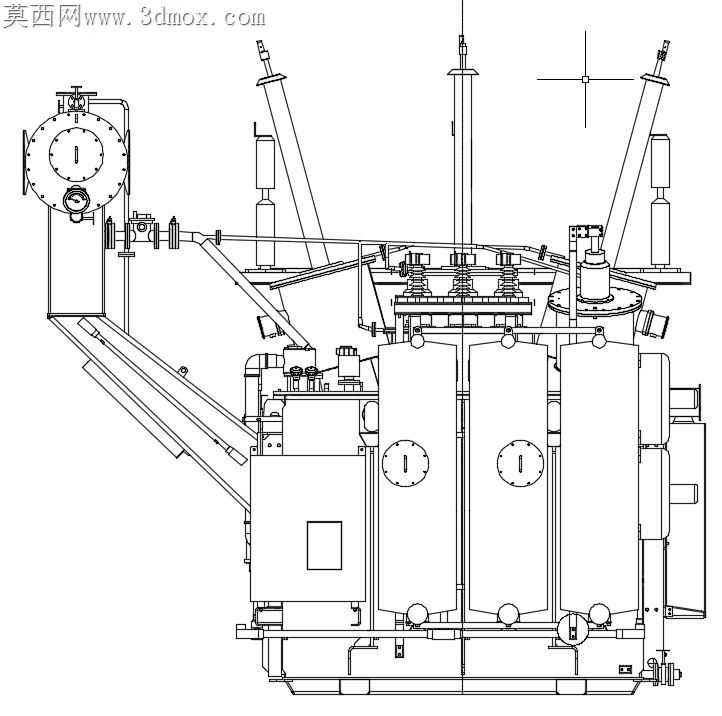

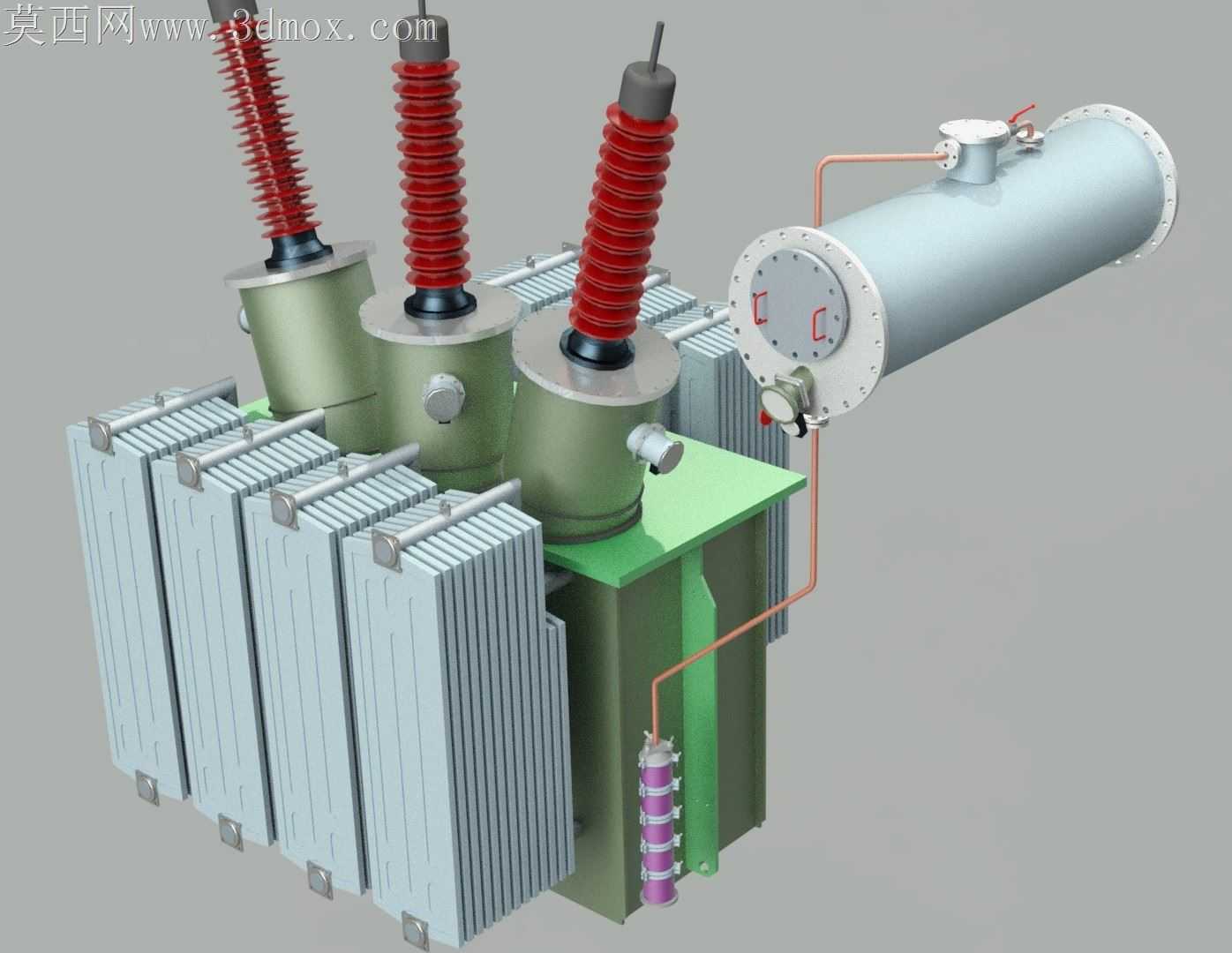

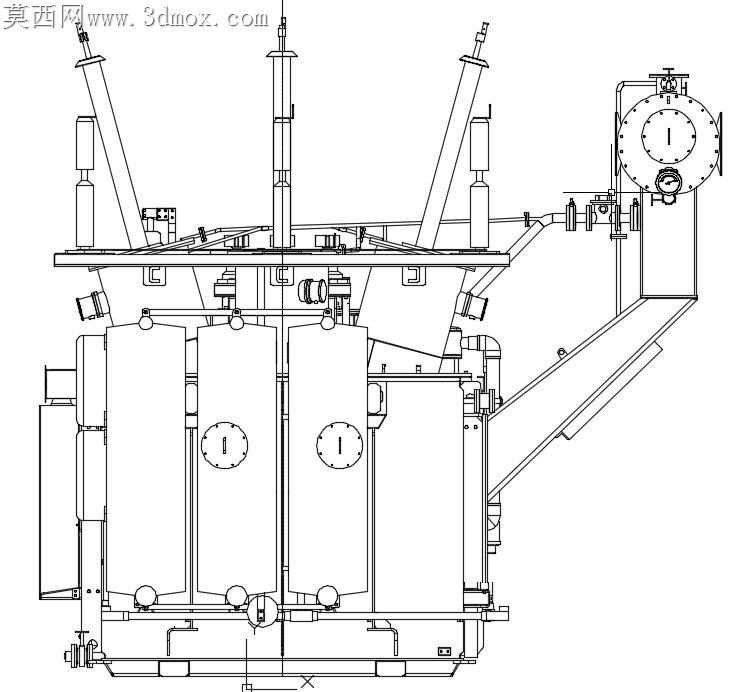

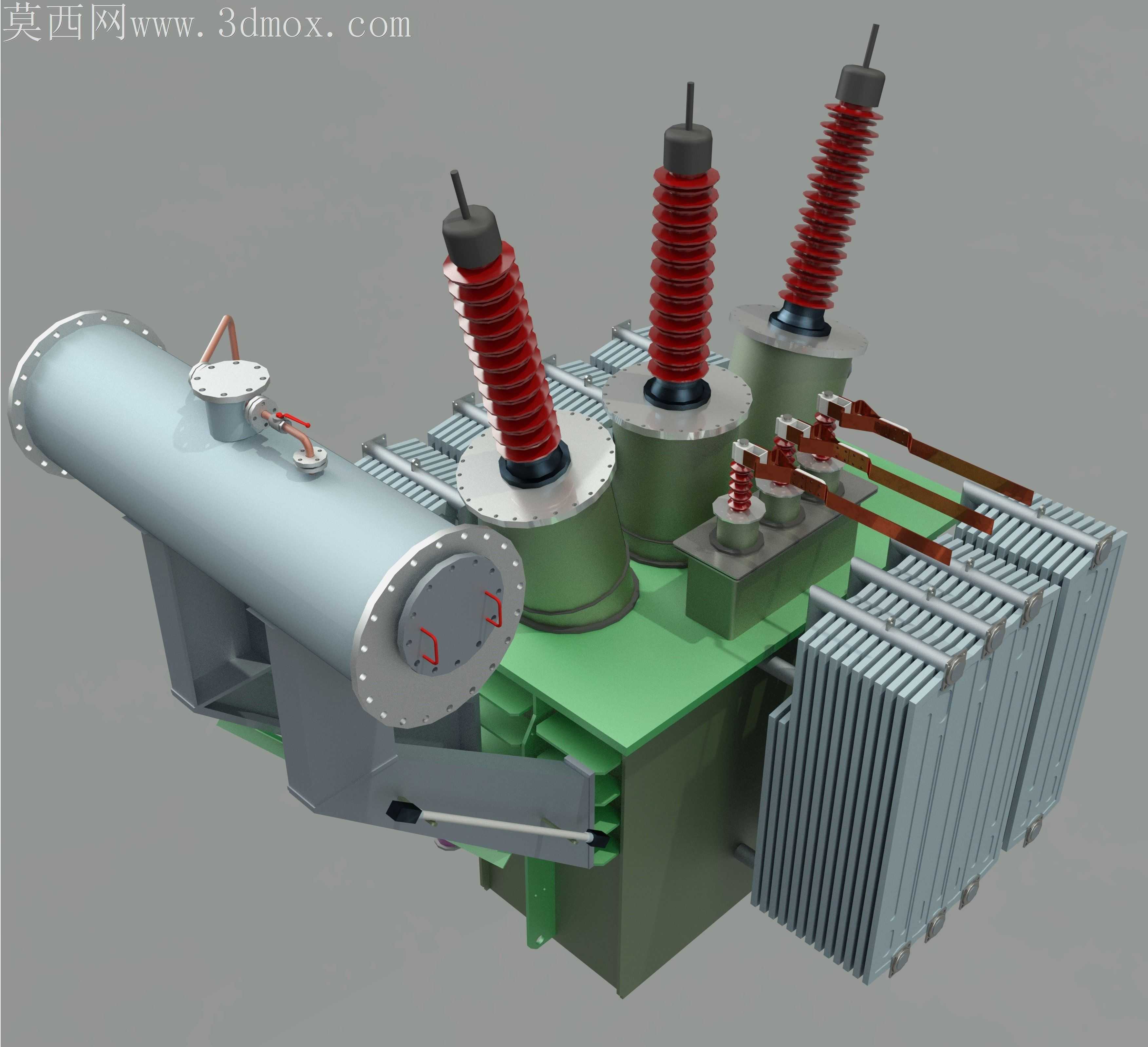

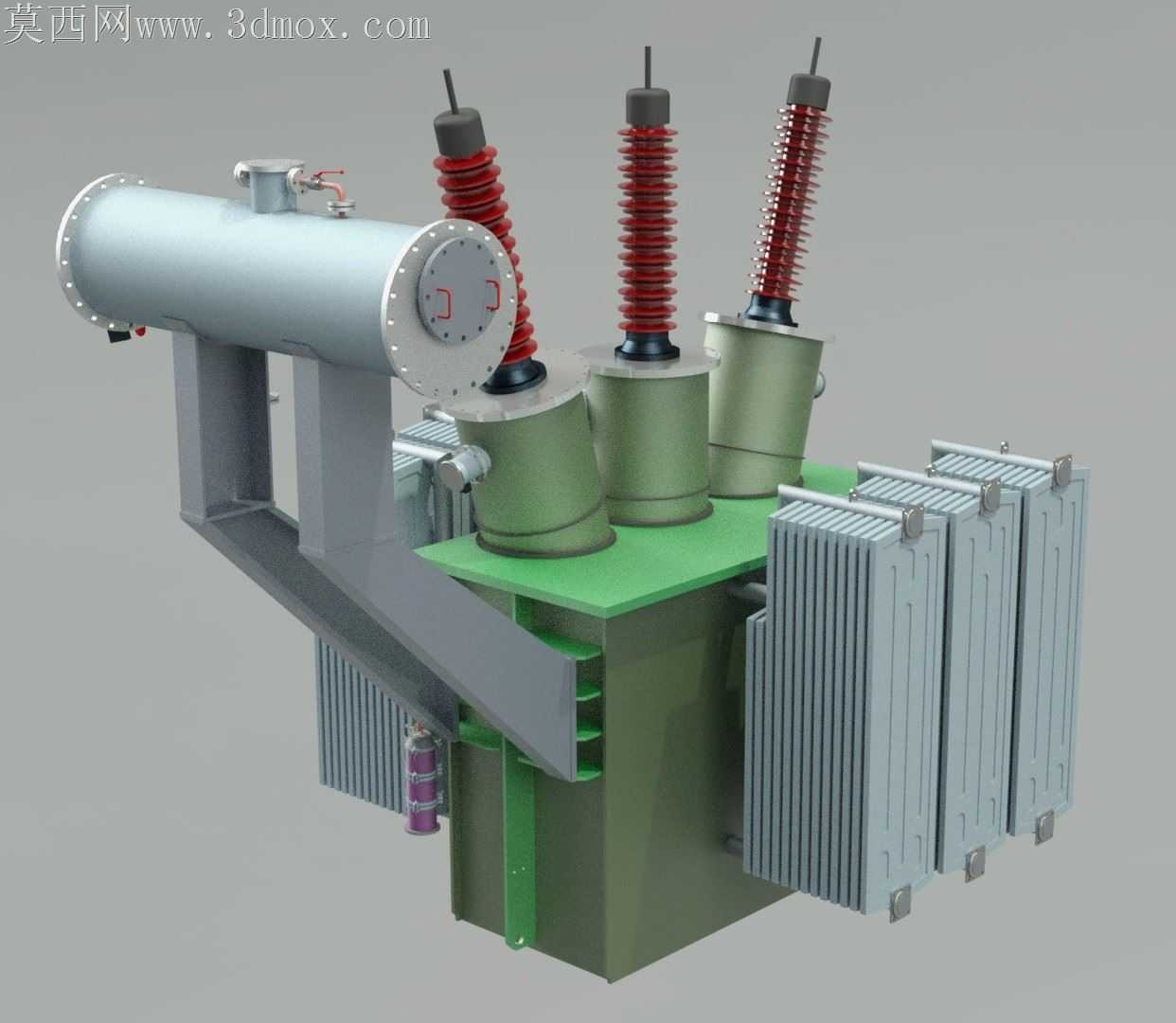

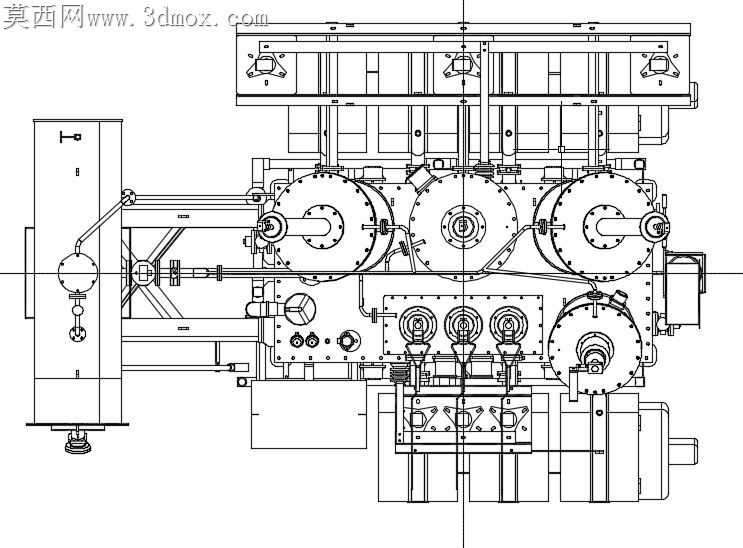

69-6.9kV级10MVA油浸式电力变压器结构

户外变电站运行的油浸式变压器常年承受温差剧变、风压载荷与短路电动力冲击，常规建模常忽略片式散热器与油箱连接法兰的密封面公差匹配，实际投运后易因热胀冷缩出现渗油隐患。这套模型在结构优化阶段，特意将散热器组的安装基面做了0.3mm的平面度公差预留，每一片散热翅片的间距都参照实际冲压成型后的回弹量做了微调，避免仿真时出现散热流道均匀但实际装配后翅片歪斜、通风阻力陡增的问题。高压侧三只瓷套的安装法兰做了止口定位结构，不同于常规平面连接的简化建模，止口深度与瓷套根部的密封槽尺寸完全匹配现场安装的密封胶条压缩量，哪怕遭遇短时强震，瓷套与油箱的连接位置也不会出现剪切应力集中导致的瓷件开裂。储油柜与油箱主体的连接管路特意做了柔性弯折段的结构还原，没有做成生硬的直连硬管，这处细节对应实际运行中油箱随油温变化产生的微量形变，硬管连接长期受交变应力极易在焊根位置出现疲劳裂纹，弯折段的弧度曲率经过反复校核，既能吸收形变位移，又不会造成油流阻力过大影响瓦斯继电器的动作灵敏度。低压侧的母排连接位置做了接触面的镀锡层厚度对应的间隙预留，母排的弯折圆角避开了电晕易产生的尖锐棱角，相间距离严格按照高压带电距离校验值设置，没有为了视觉紧凑随意压缩安全间距。油箱底部的滚轮与定位件结构也做了完整还原，安装时的顶升位置、接地端子的安装凸台都对应实际检修作业的操作空间，不会出现现场施工时工具无法伸入的干涉问题。铁芯夹件的紧固螺栓位置特意留出了扳手操作的空间余量，夹件与铁芯之间的绝缘垫片厚度也在模型中做了分层体现，避免后期做电场仿真时出现绝缘距离不足的误判。每一处结构的取舍都没有追求视觉上的极简，而是完全贴合现场安装、运维、长期运行的实际需求，哪怕是油箱上的放油阀、温度传感器安装座，都做了对应的螺纹深度与操作空间预留，不会出现模型看着规整，实际加工装配时处处需要改孔让位的问题。
