六人位救援救生艇吊柱结构三维设计

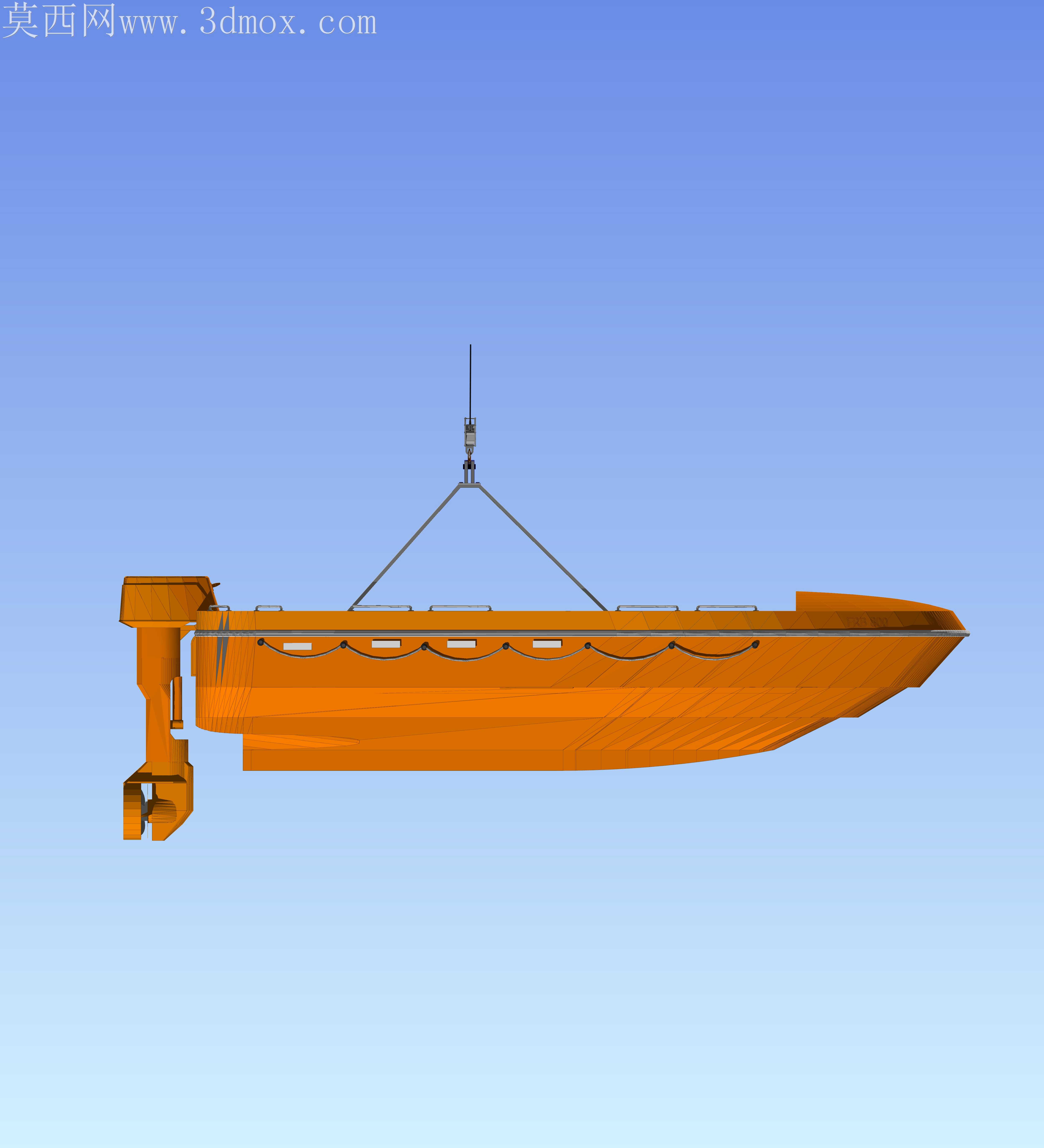

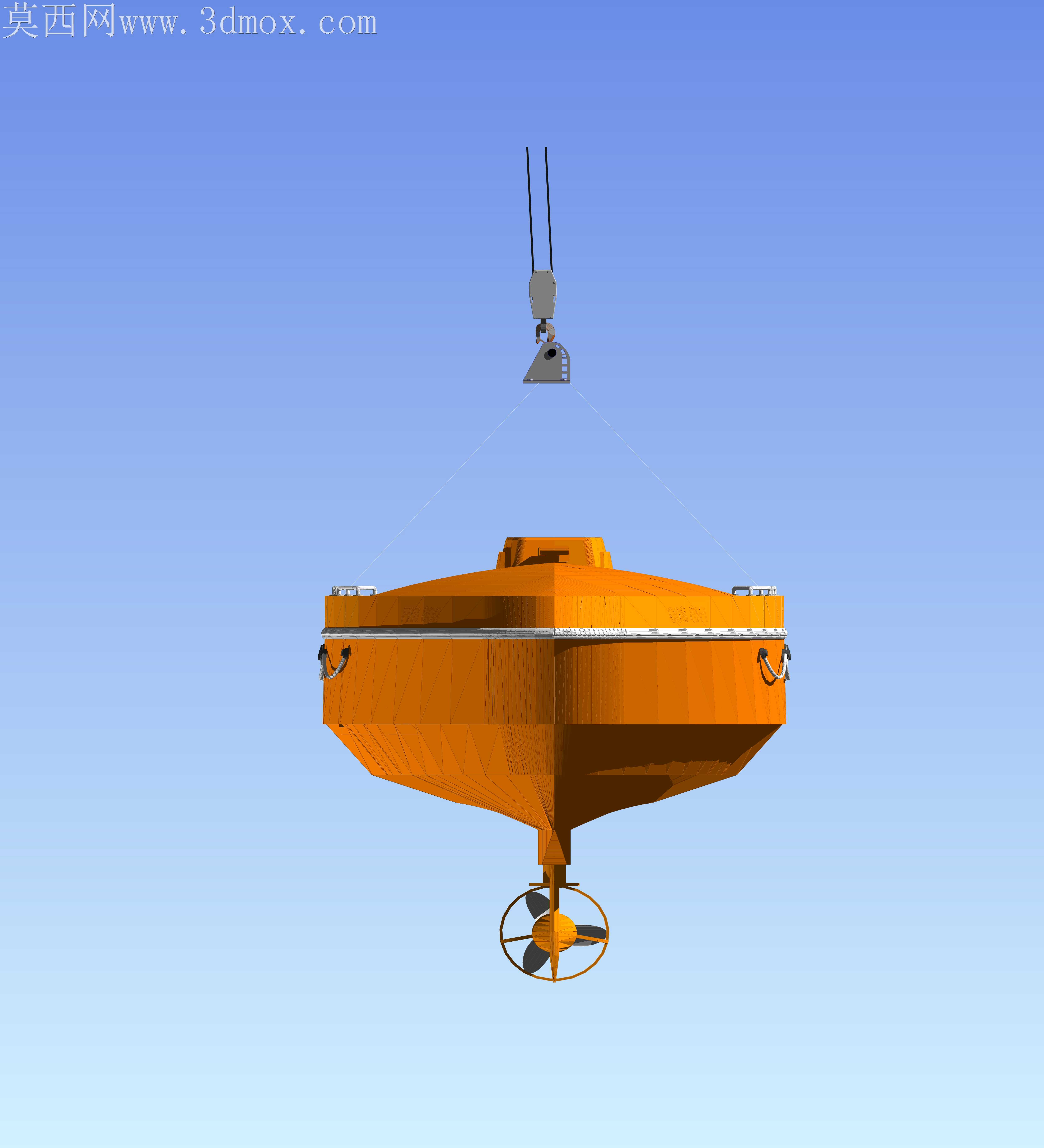

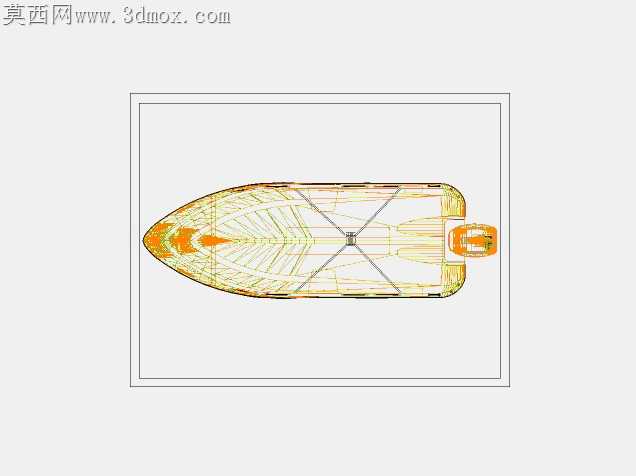

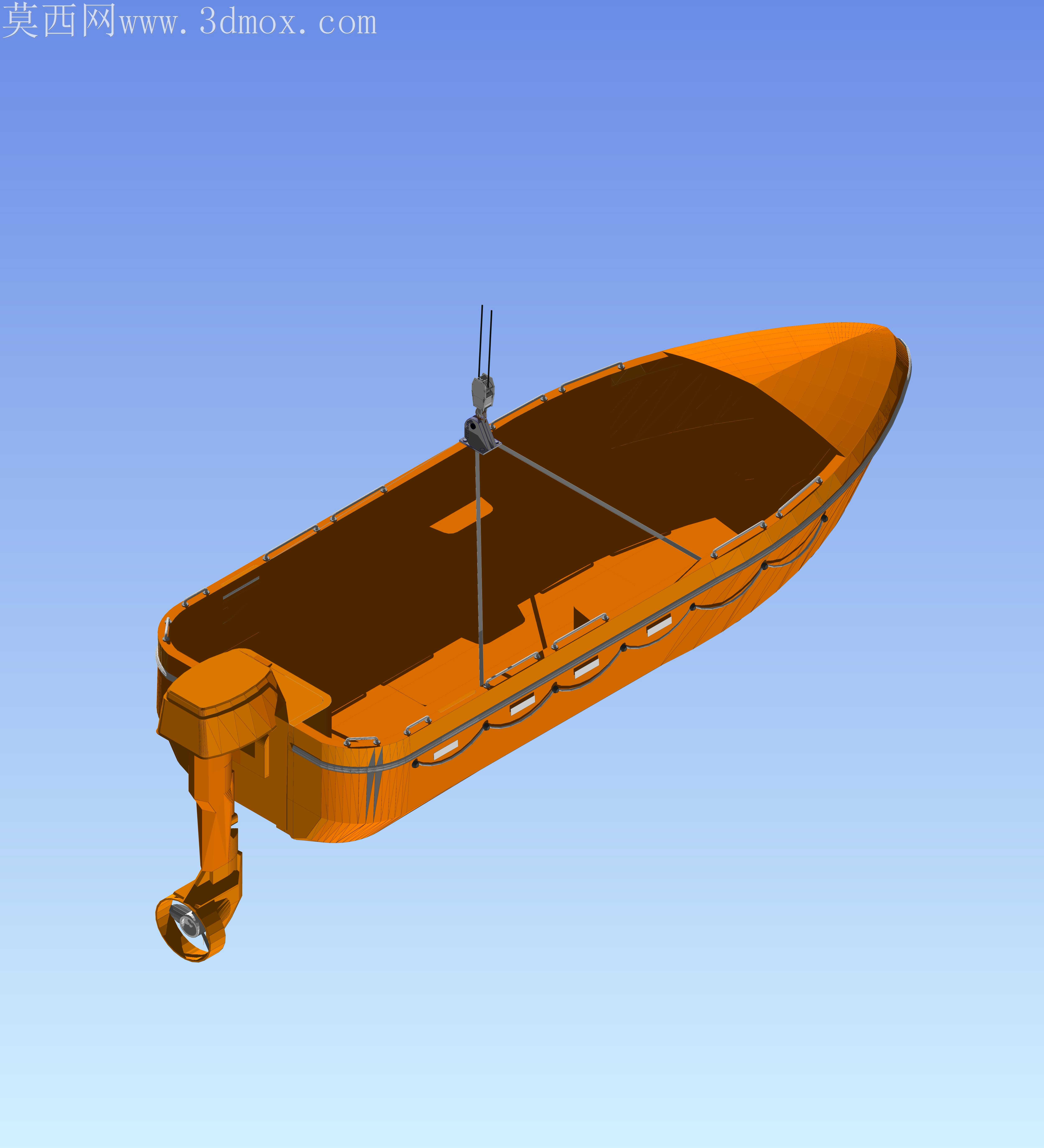

做这个救生艇吊柱模型的时候，最先敲定的是6人额定载量的核心参数，所有结构尺寸都围绕这个承载基准来推，没做多余的冗余设计。艇身曲面一开始想直接用双轨扫掠拉个大致轮廓，后来发现舷侧的挂点位置如果曲面曲率不对，后续吊索挂载的时候会出现应力集中的死角，干脆把舷边的防撞条安装位、系缆孔的沉台都和主曲面做了合并建模，没拆成零散的小零件单独拼，避免后期装配的时候出现曲面缝隙。吊柱部分一开始参考了常规起重吊臂的直杆结构，后来考虑到救生艇释放的时候要避开艇艉的推进装置，特意把吊柱的悬臂做了12度的外倾角度，底座的连接法兰特意留了和艇甲板预埋板匹配的螺栓孔位，没做通用化的圆孔，就是为了贴合实船安装的适配性。艇内的座位区域没做花哨的纹理，只把乘员的抓扶杆位置做了凸起的安装座，毕竟救援场景里这些位置的结构强度比外观装饰重要太多，渲染的时候特意把艇身的橙色做了哑光调整，没选高光亮面的材质，就是模拟实际救生艇玻璃钢外壳的磨砂质感，吊索部分用了细直径的钢缆材质，调试光影的时候特意把光源打在吊柱和艇身的连接位置，能清晰看到吊点的受力方向和结构间隙。推进器部分的转向舵和螺旋桨护罩没做过度简化，连导流罩的曲面弧度都和艇艉的线型做了顺滑衔接，避免航行的时候出现额外的水阻。做装配配合的时候，吊柱的旋转轴特意留了0.2mm的间隙，模拟实际转轴的转动余量，没做成完全锁死的固定配合，毕竟救生艇释放的时候吊柱需要有一定的转动角度来完成起吊和下放动作。舷侧的救生圈挂点位置特意和吊索的走向错开，避免起吊的时候吊索和挂点发生干涉，一开始没注意这个问题，做干涉检查的时候发现挂点刚好在吊索的运动路径上，赶紧把挂点往艇艏方向挪了80mm，调整完之后再做运动仿真就没出现碰撞提示。艇底的龙骨凸起没做等厚处理，在吊点对应的正下方位置特意加厚了2mm，对应起吊时候的艇体受力点，避免长期起吊出现艇底变形的问题。整个模型没加无关的装饰件，所有结构都是围绕实际救援使用场景来做的，不管是用来做实训教学的结构演示，还是做船舶应急设备的方案验证，都能直接对应到实际的结构逻辑，不用再做大幅度的调整修改。
