海上风电作业用1200吨腿环吊三维设计

做这个海上1200吨腿环吊模型的时候，我是从装配逻辑视角切入的，毕竟这类超重型海工起重设备，最核心的就是各系统的配合精度，哪怕建模时的配合公差没卡准，后续出工程图或者做运动仿真都会出问题。一开始搭主桁架臂的时候，我没直接用整段拉伸的偷懒做法，毕竟海工吊的臂架是格构式结构，每一段弦杆和腹杆的受力角度都不一样，要是做成实心段不仅失真，也体现不出真实设备的减重逻辑。我先把主臂的分段节点拆出来，每段臂架的连接法兰位置单独做了定位基准面，弦杆用薄壁方管型材建模，腹杆按照真实桁架的三角受力排布去搭，斜腹杆和主弦杆的相贯线位置特意做了切除贴合，没有留多余的干涉面，毕竟真实加工的时候这些位置都是要焊接的，建模时把相贯面处理到位，后续导出到加工软件里也能直接用。

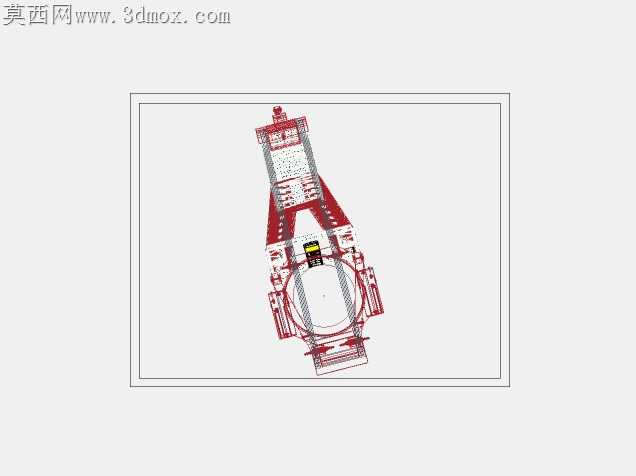

底盘部分的腿环结构是这个吊的核心特点，和普通履带吊或者陆用环轨吊不一样，海上作业的腿环要承受船体晃动带来的侧向载荷，我做回转支承连接位置的时候，特意把连接螺栓孔的阵列做了等距排布，还在腿环的加强筋位置做了变厚度处理，靠近回转中心的筋板厚度更大，往外侧逐渐减薄，既符合真实的受力分布，也不会让模型显得冗余。卷扬系统部分我拆成了主卷扬、副卷扬还有负载拖轮几个独立子装配，两台600吨主卷扬的卷筒我做了绳槽的细节，钢丝绳的走向沿着臂架顶部的滑轮组一路绕到吊钩，每一个滑轮的转动配合都加了同轴心约束，拖轮的位置特意调整了压紧角度，保证钢丝绳在大倍率起升的时候不会脱槽，那个鞭式卷扬我单独做了离合器和制动片的细节，没有做成光秃秃的卷筒样子。

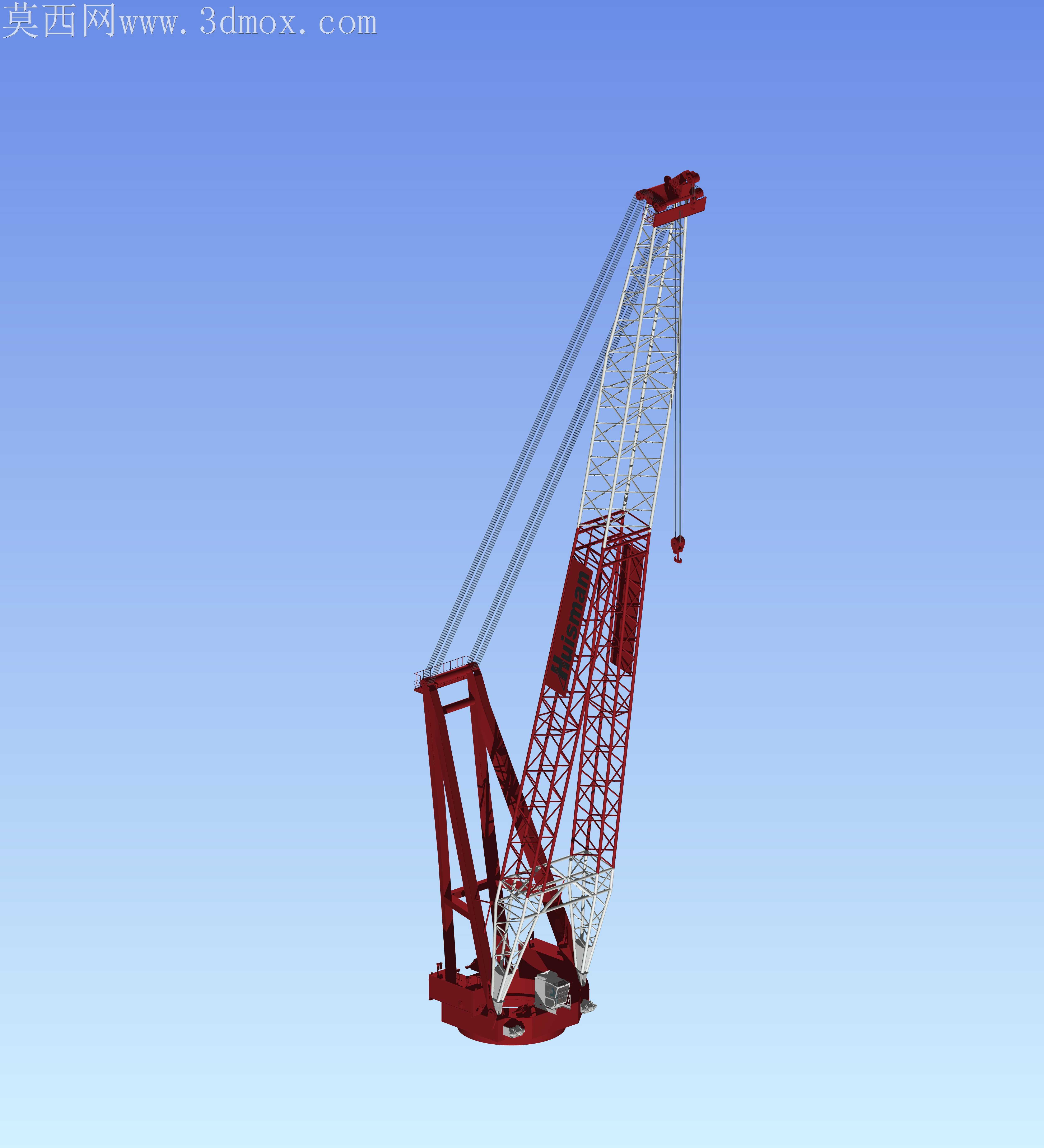

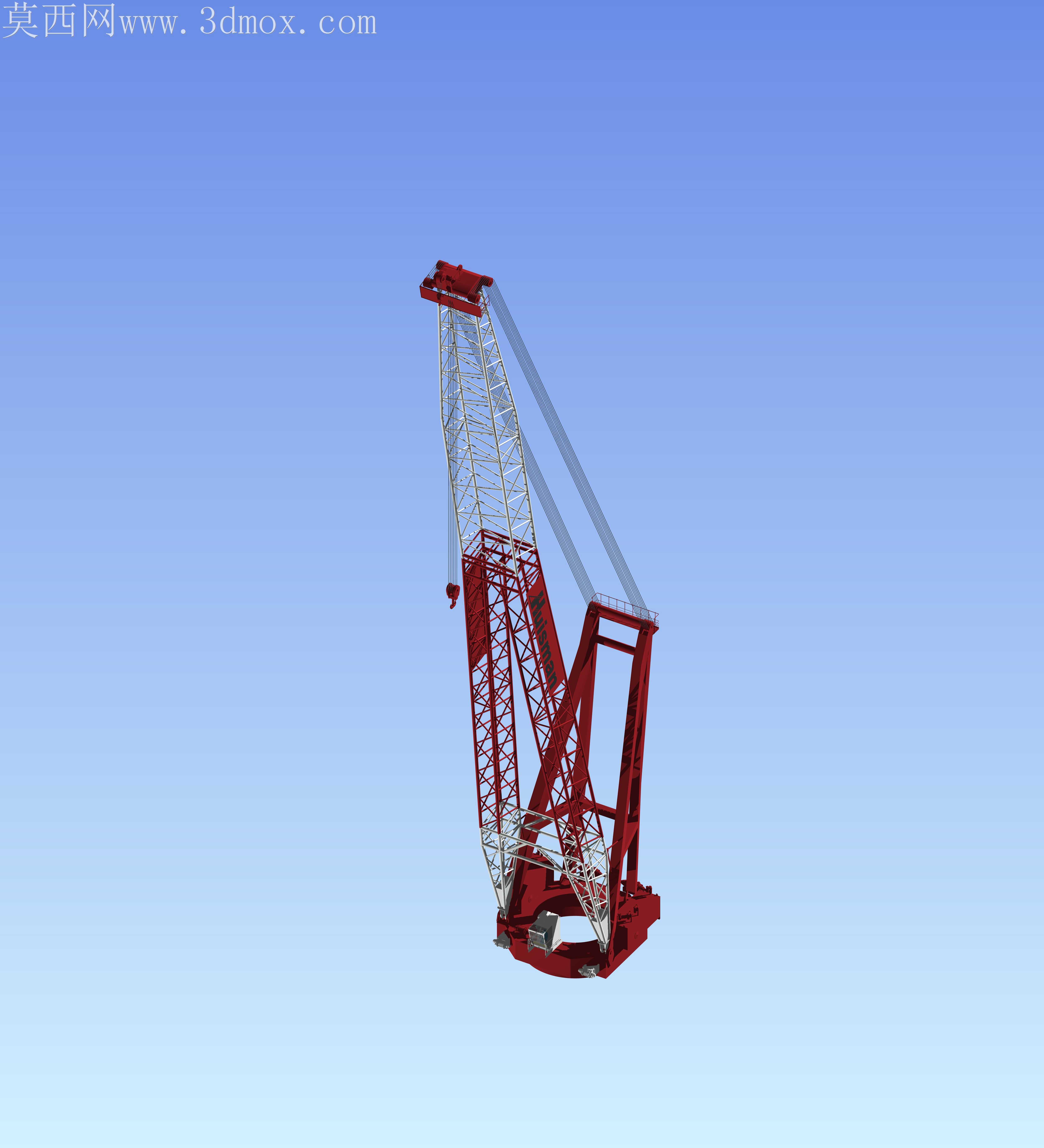

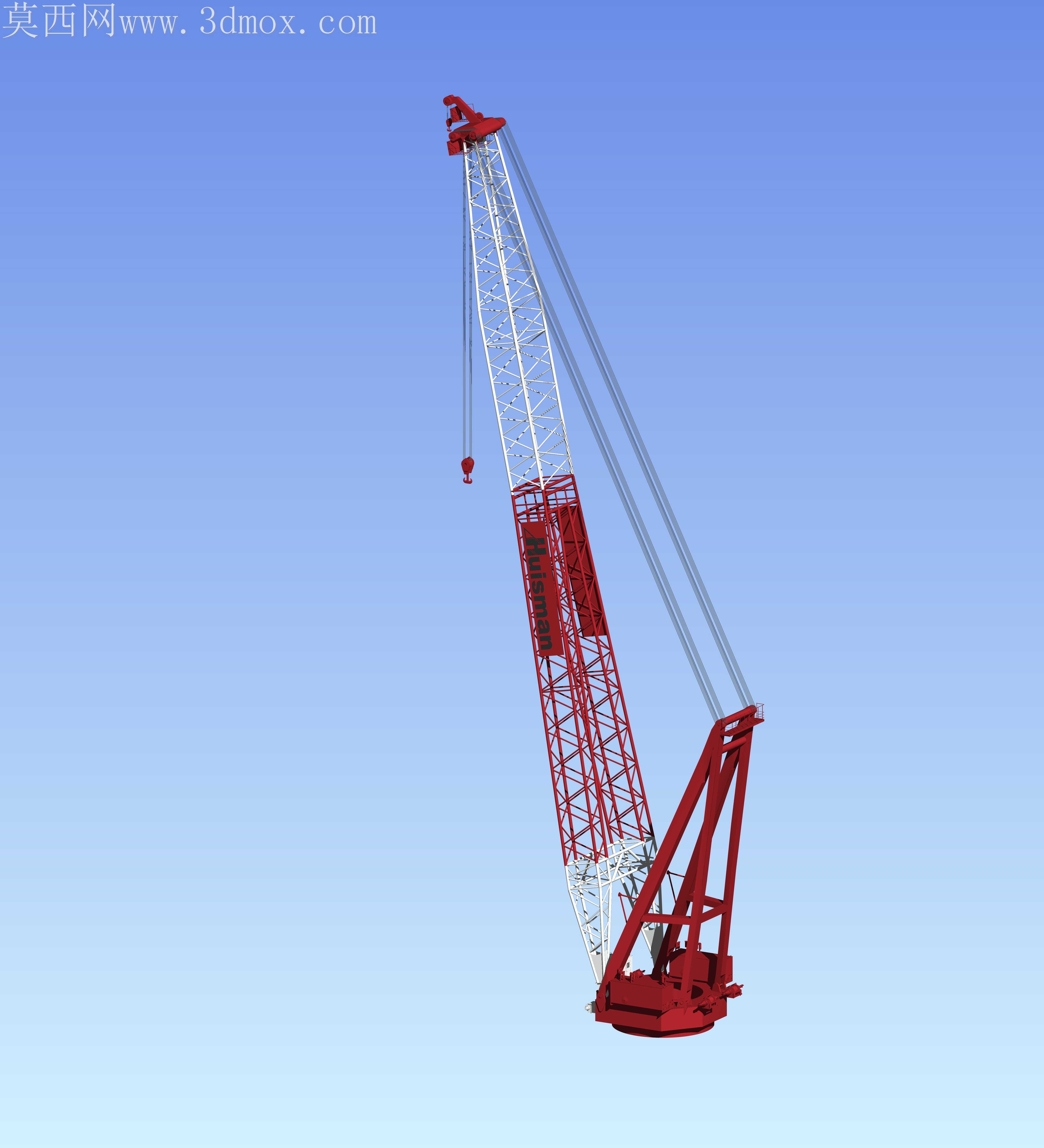

做材质调试的时候我没给全车上统一的红漆，臂架的桁架部分因为是高强度钢管，我给了偏哑光的金属红质感，底盘的回转平台因为经常有人员走动，表面做了带防滑纹理的深灰漆面，吊钩和滑轮组因为是承重件，给了亮面的锻钢金属质感，钢丝绳用了带轻微反光的深灰金属材质，背景选了淡蓝色的天空底色，打光的时候用了斜45度的主光源加底部补光，把桁架臂的格构阴影投在底盘上，既能看清结构层次，也不会因为阴影太重挡住细节。一开始我还想把臂架的变幅油缸做的更复杂，加很多外露的油管细节，后来考虑到这个模型主要是展示整机的系统布局，太细碎的油管反而会干扰核心结构的展示，就把非核心的外露管线做了简化，只保留了变幅系统的主油缸和关键液压管路接口，把更多的面数留给了卷扬系统和腿环回转结构的细节。

其实做这类重型海工设备模型，最容易犯的错就是只做个外观壳子，忽略内部系统的排布逻辑，我在建模的时候特意给每个子装配都留了合理的检修空间，比如主卷扬旁边预留了操作通道，回转平台上的电气柜位置也留了安装空位，哪怕是三维模型，也要符合真实设备的布局逻辑，不能为了好看把部件堆得密不透风。这个模型做完之后，不管是用来做海工装备的教学演示，还是做风电施工方案的可视化展示，都能清晰展示出这类大吨位环吊的结构特点，比那些只有外形的空壳模型实用很多。
