可调角度壁挂式电视安装支架结构设计

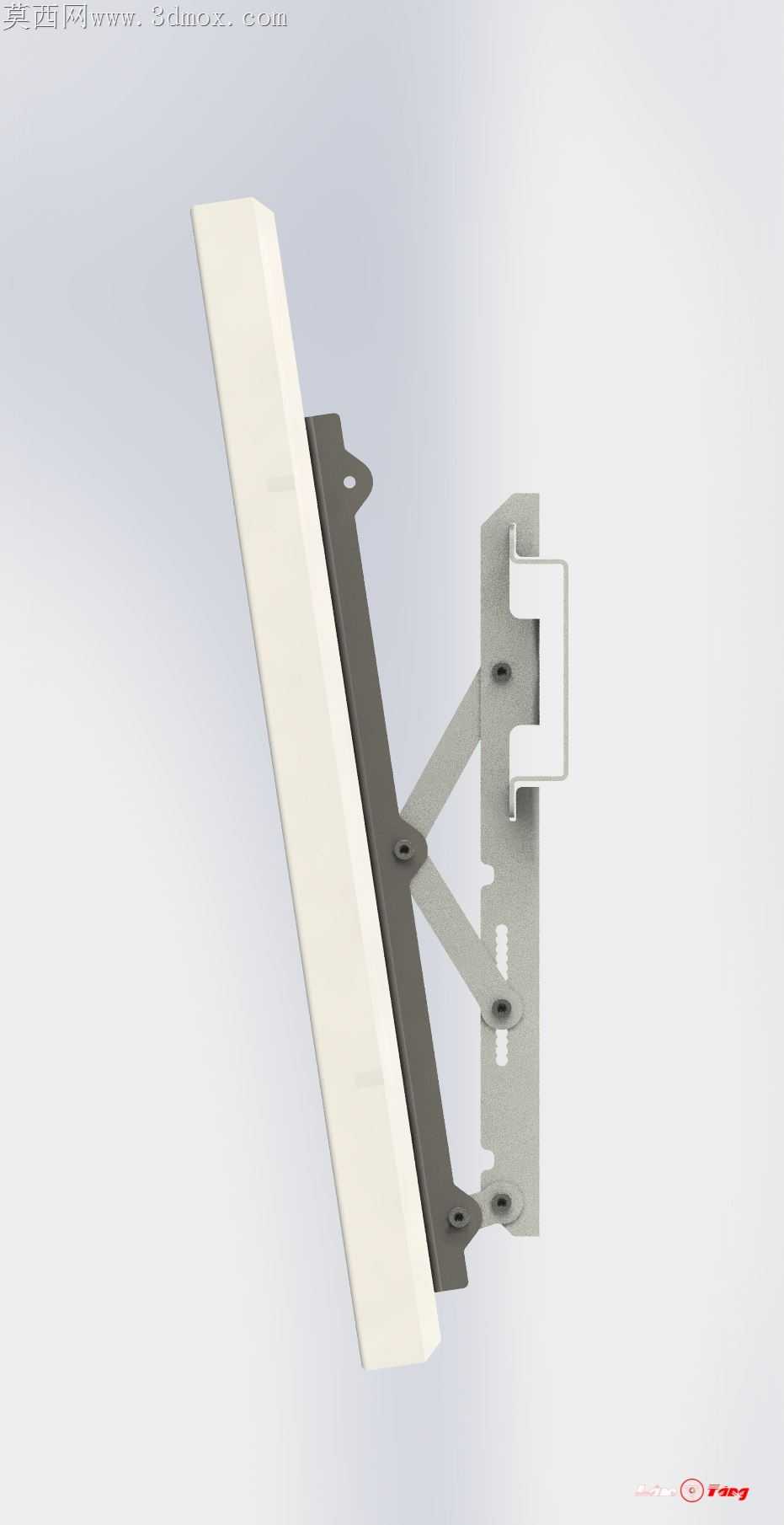

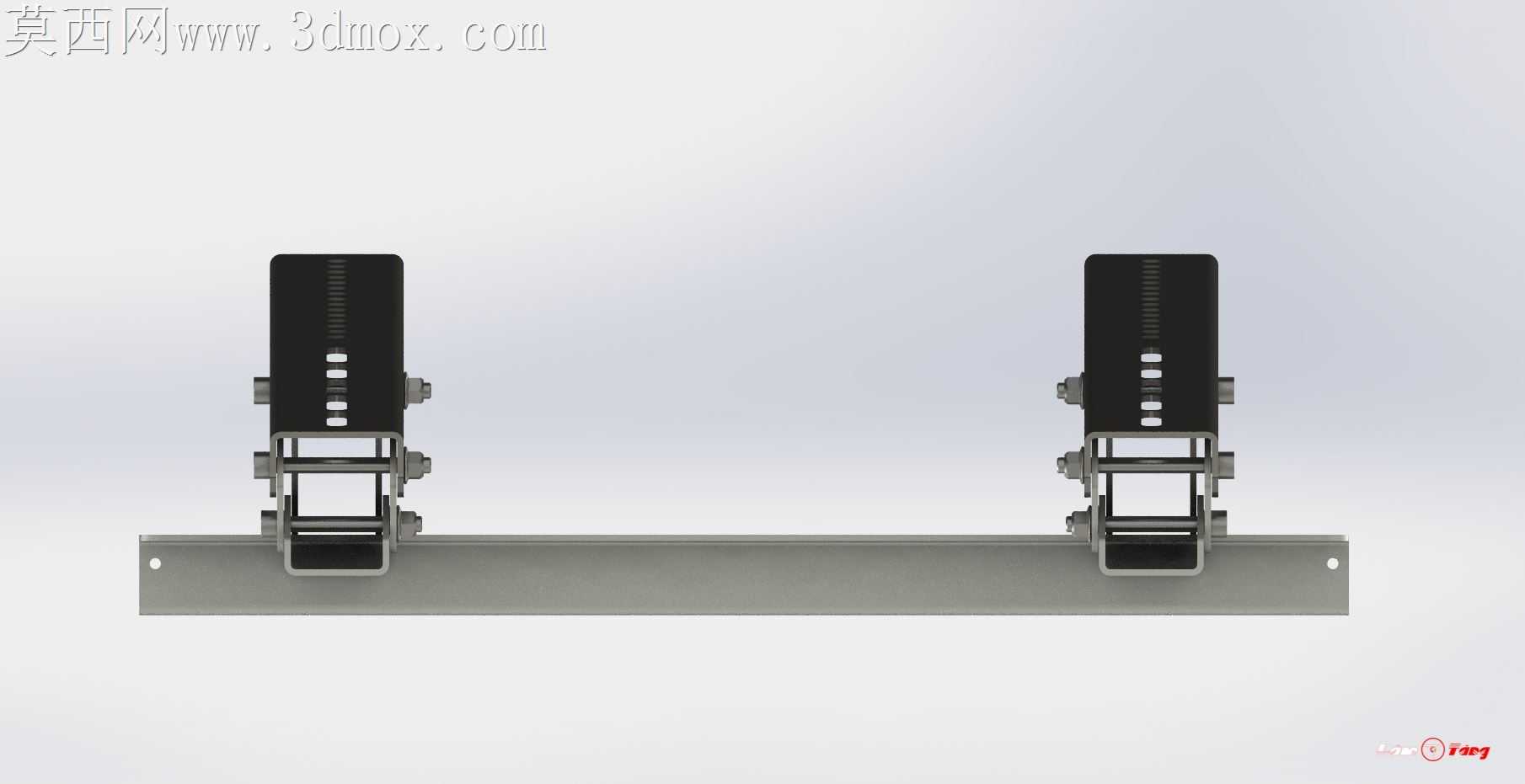

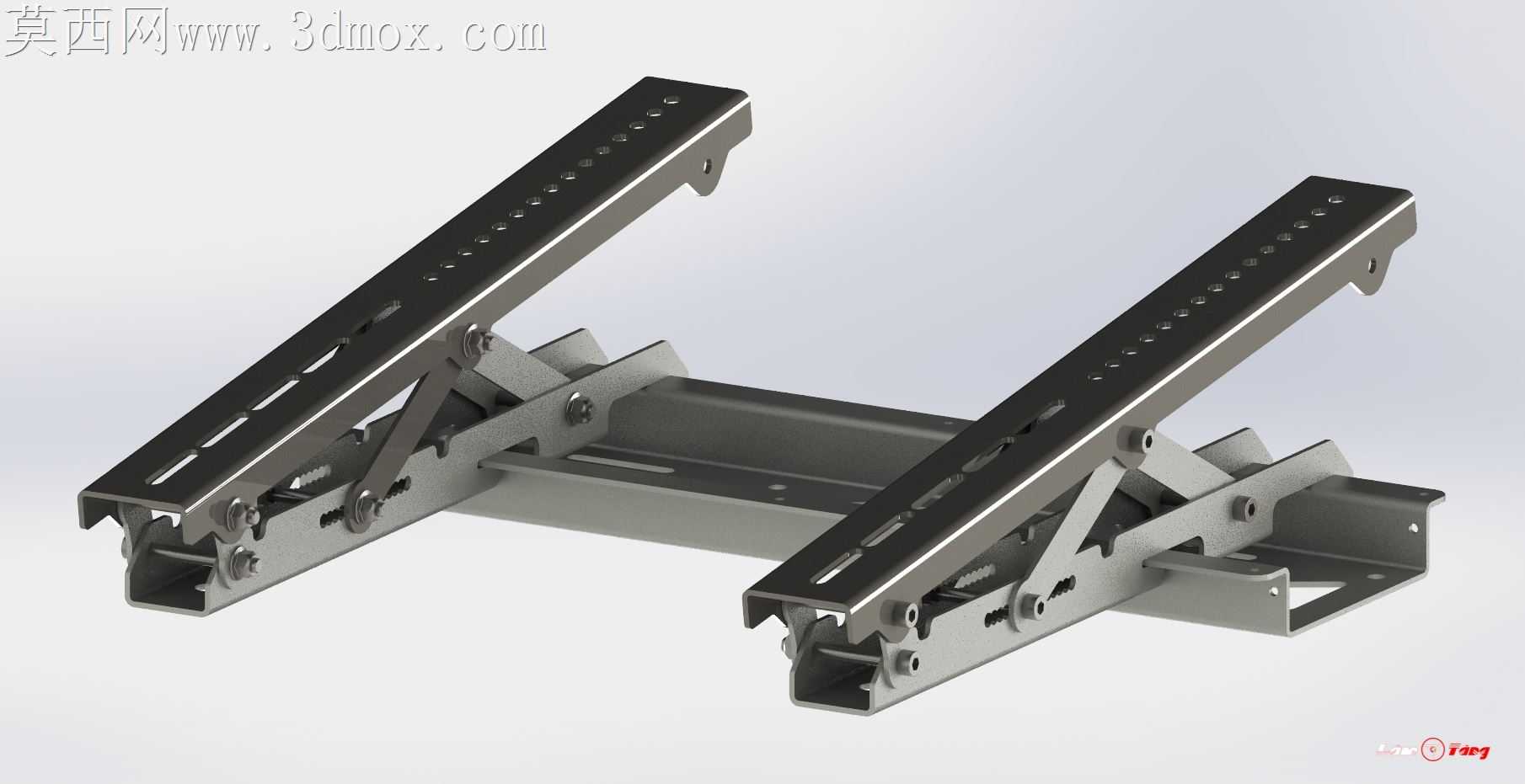

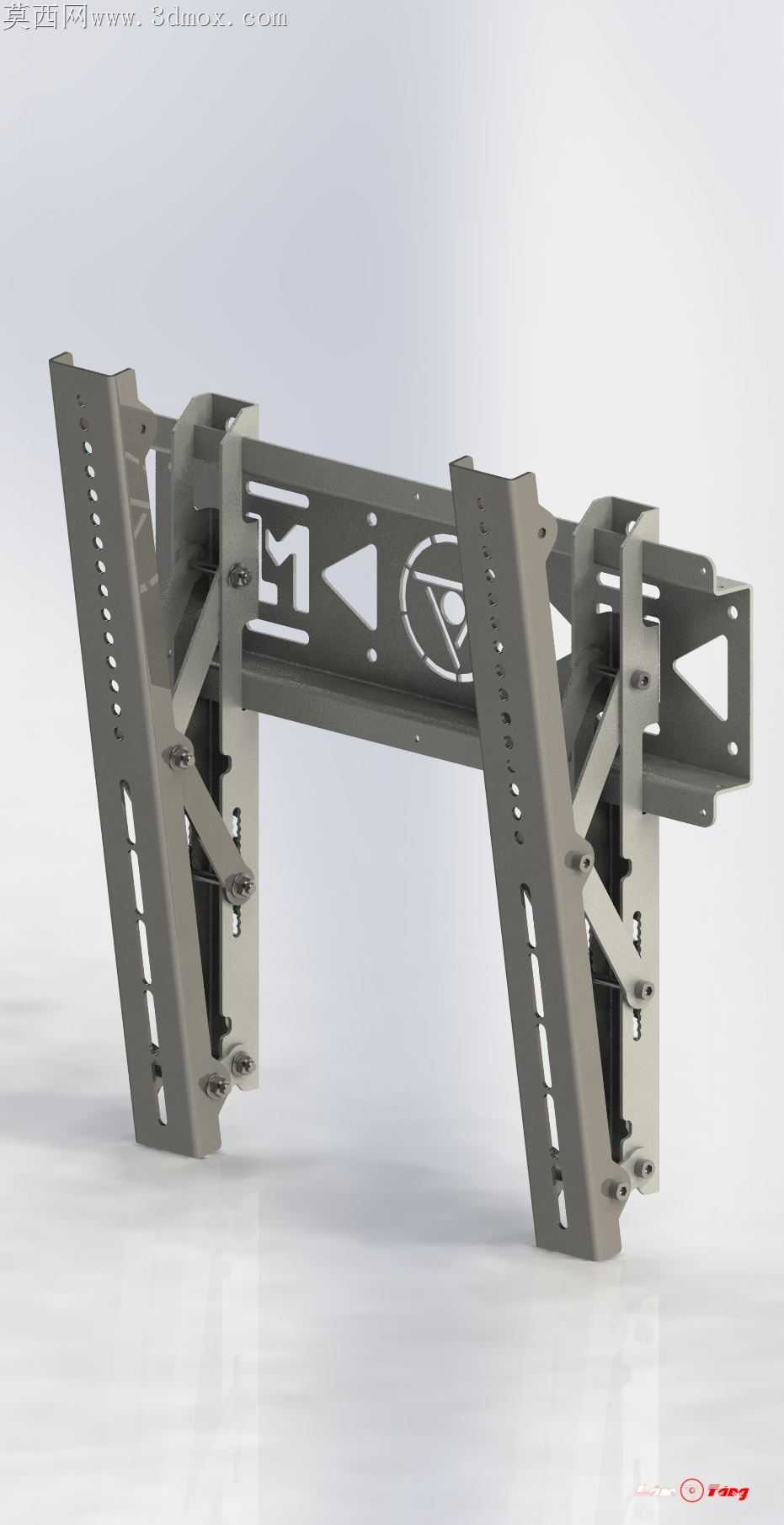

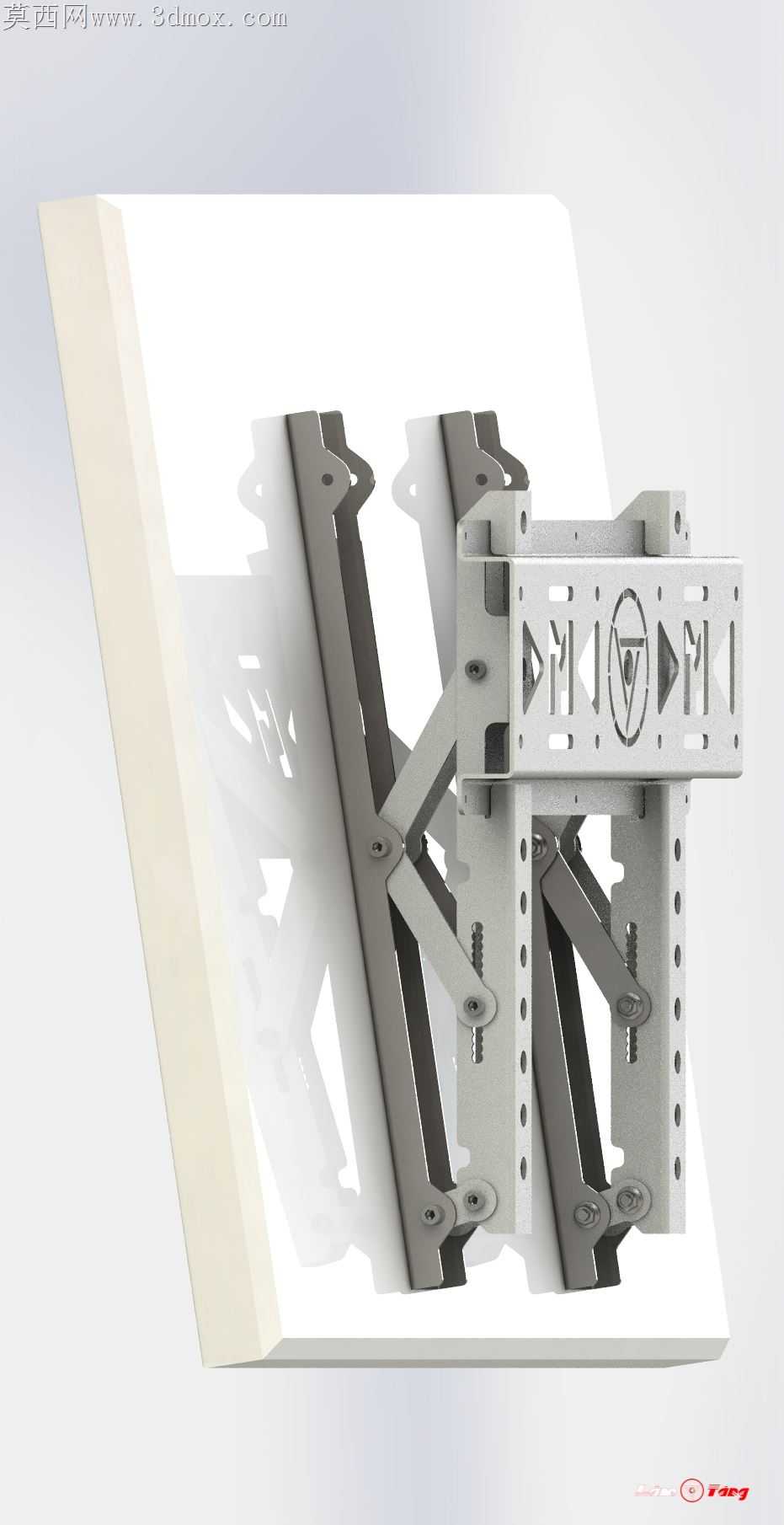

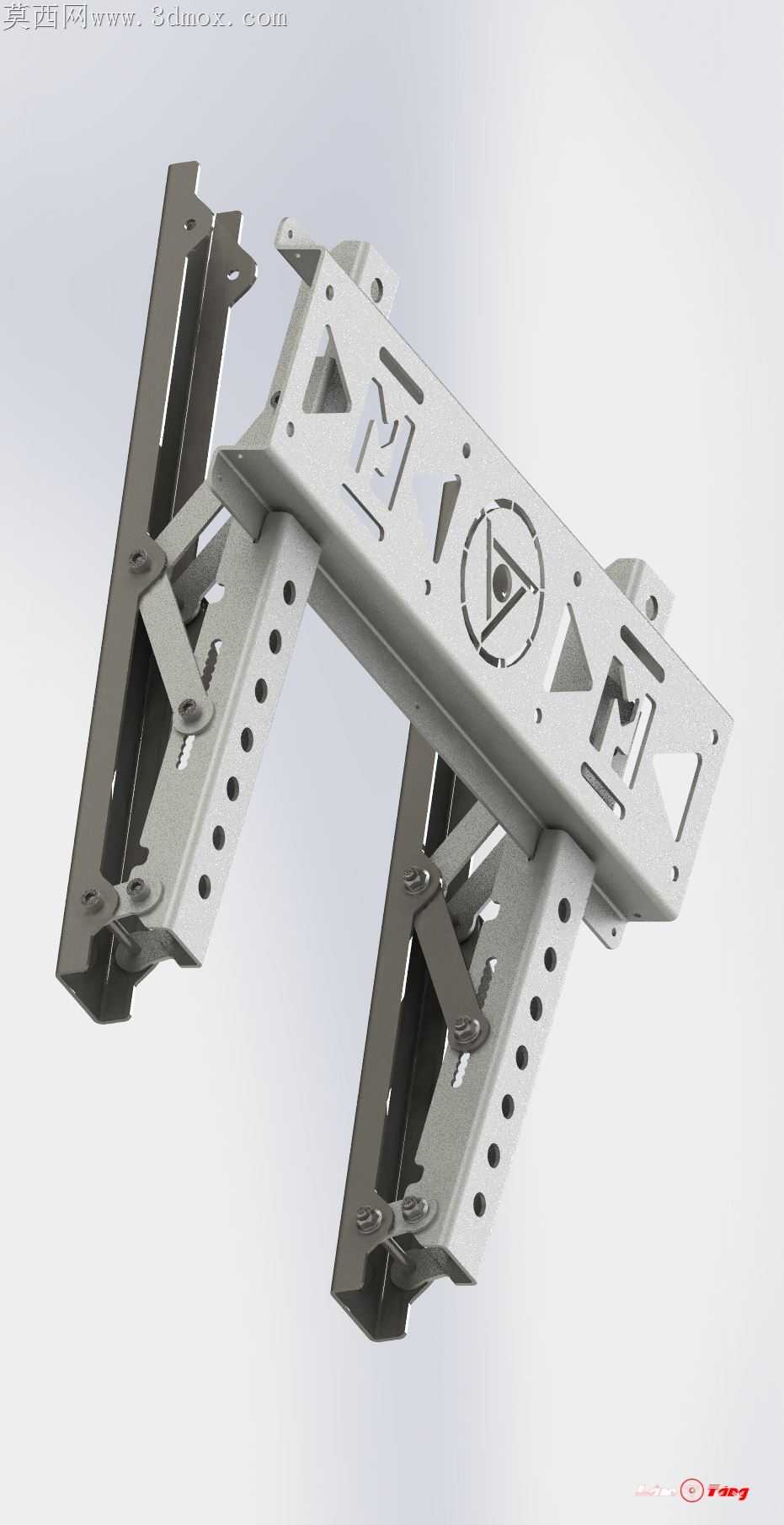

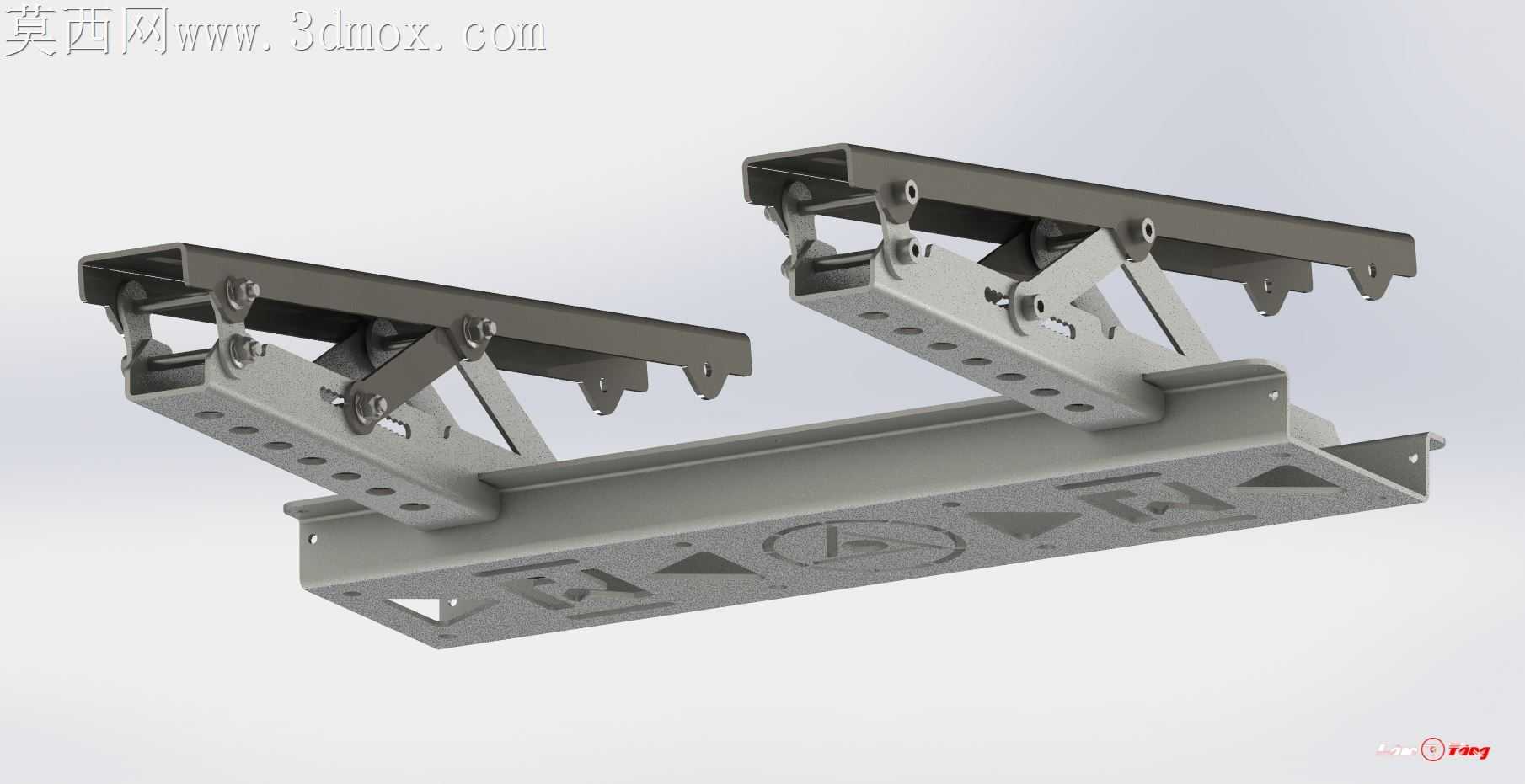

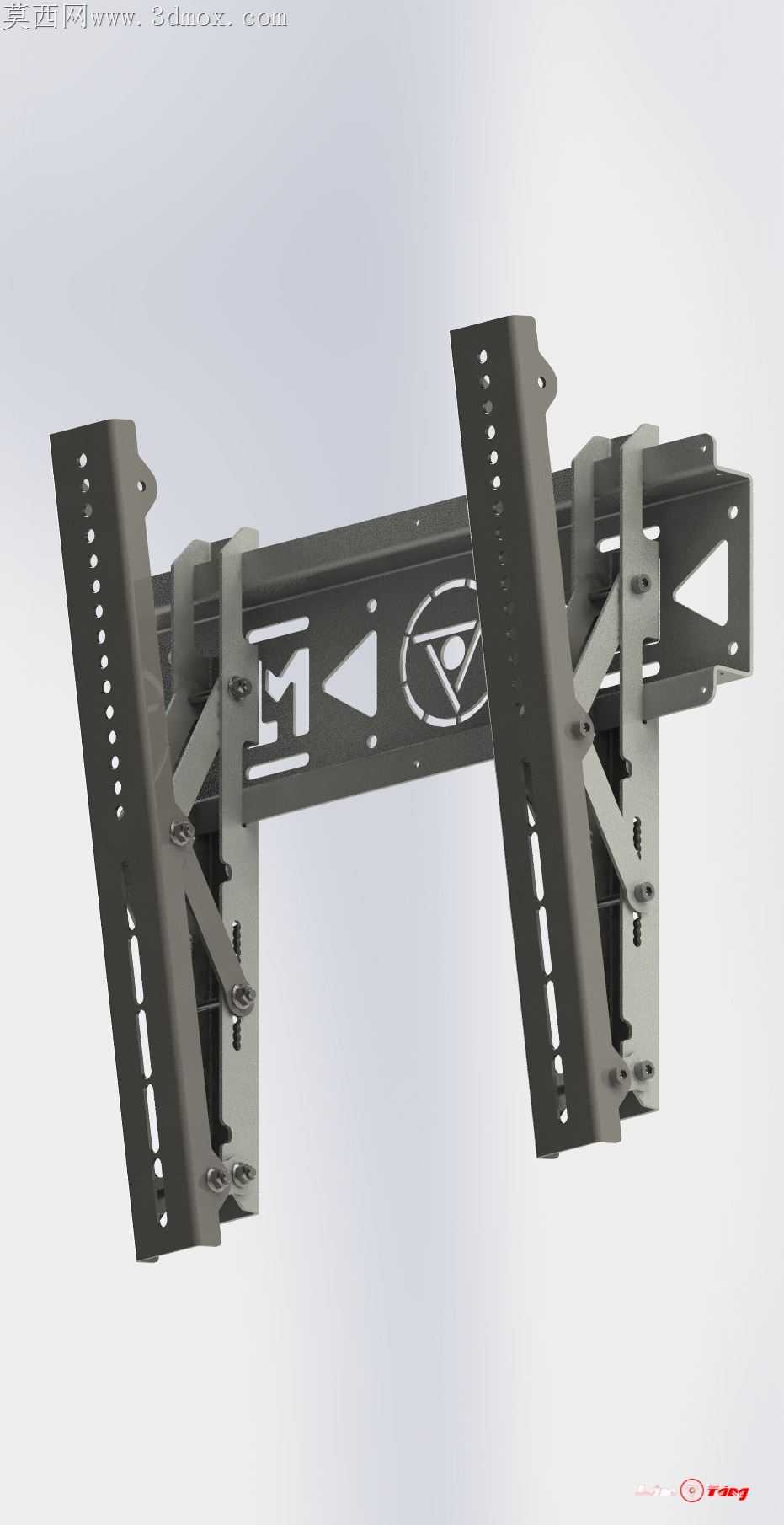

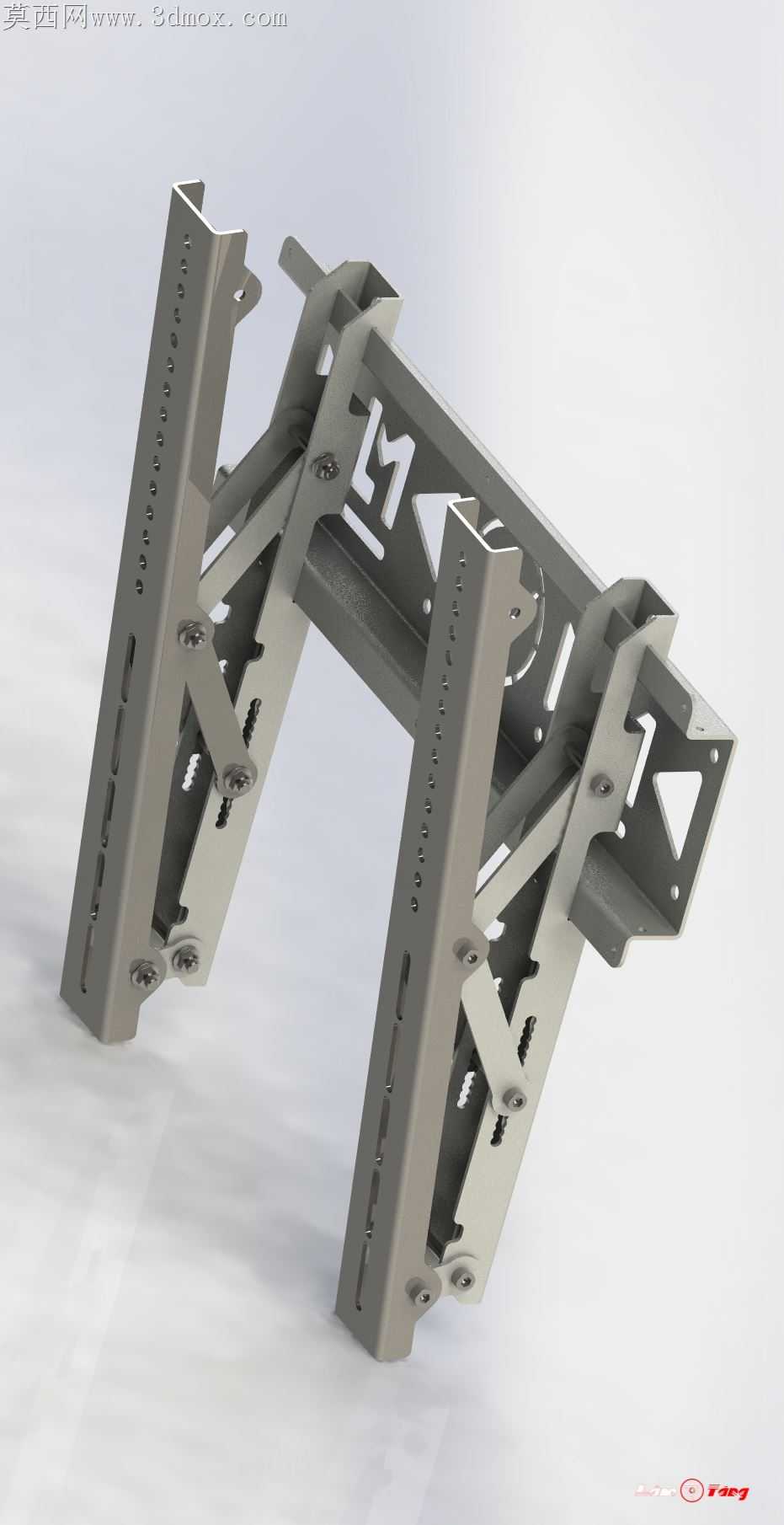

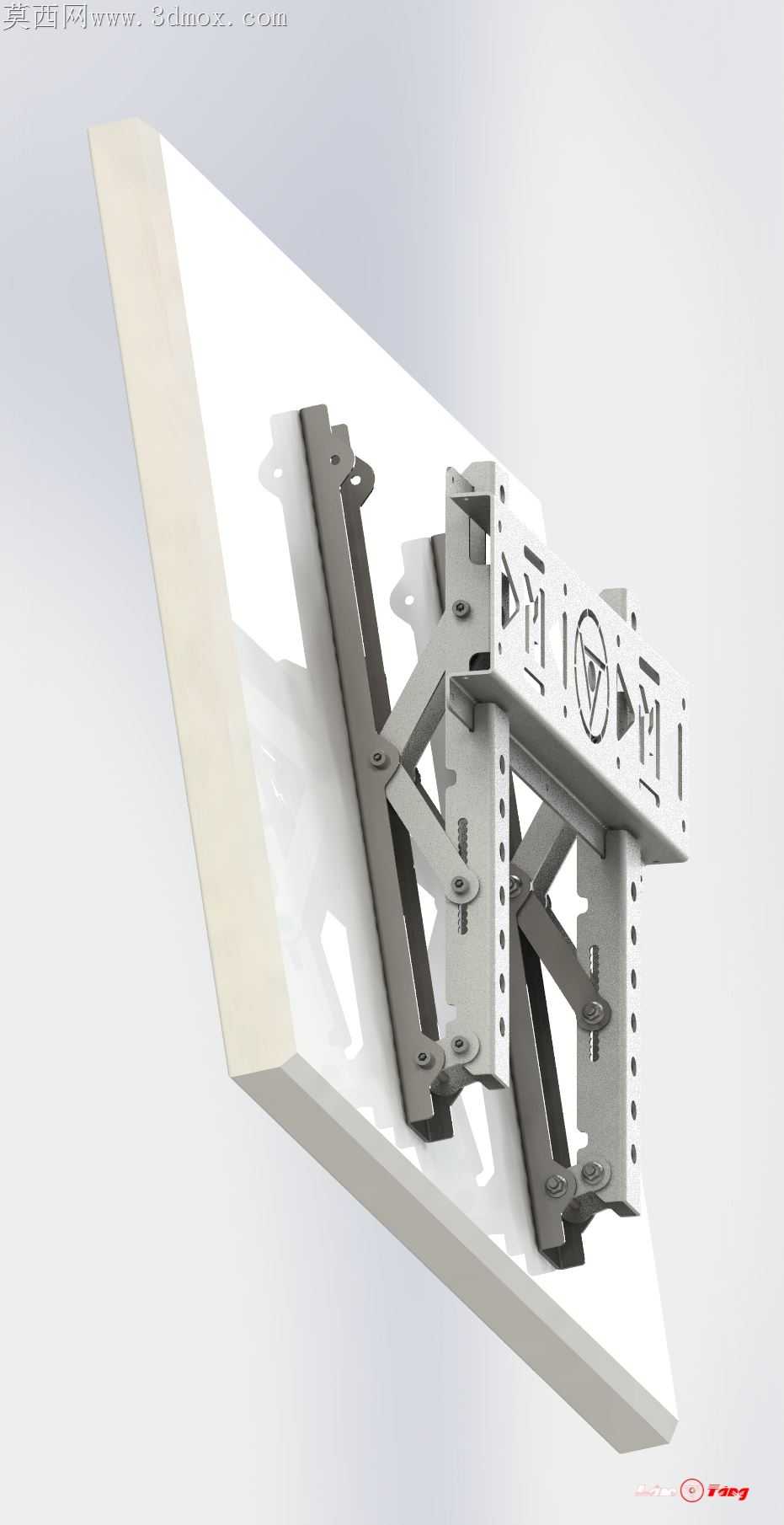

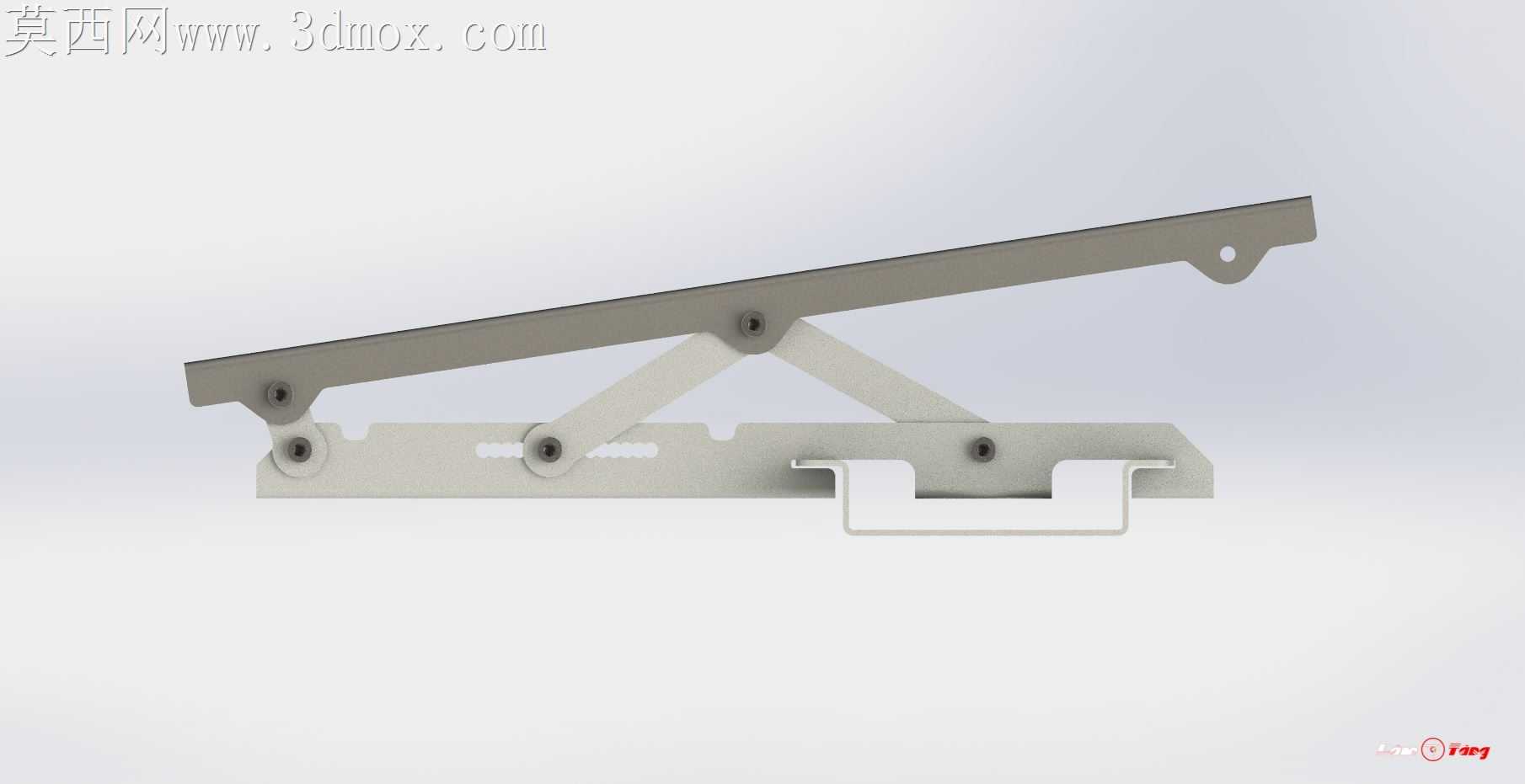

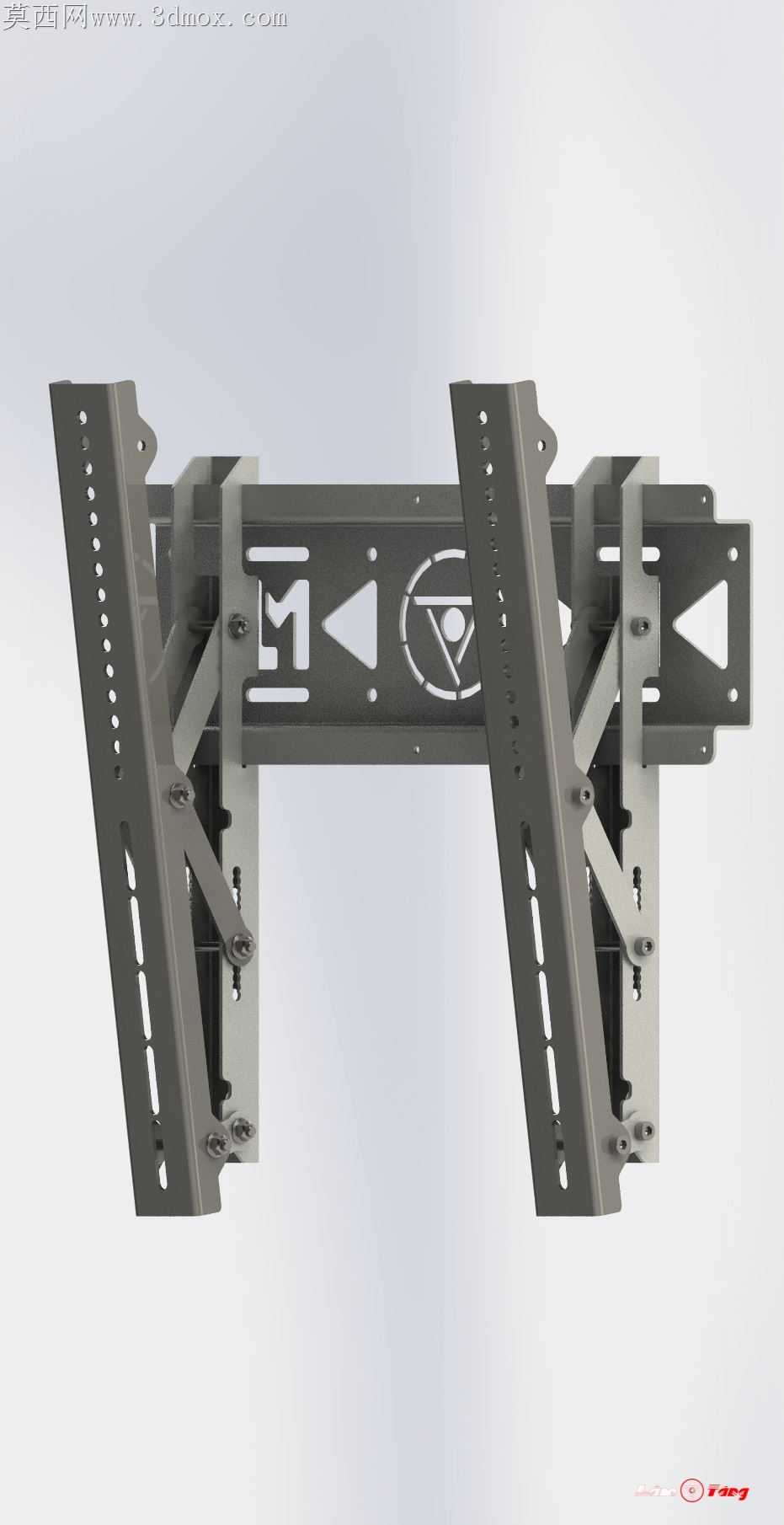

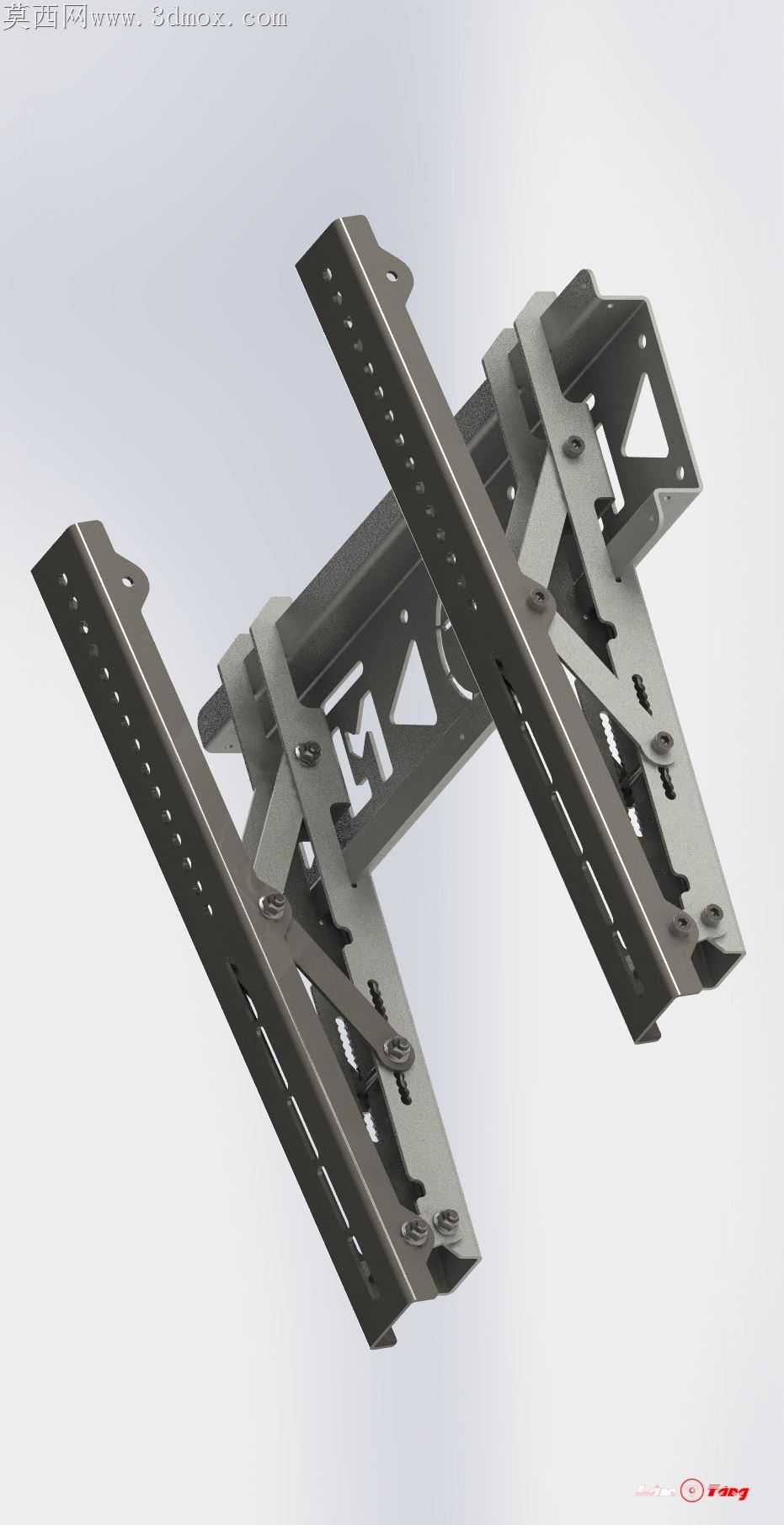

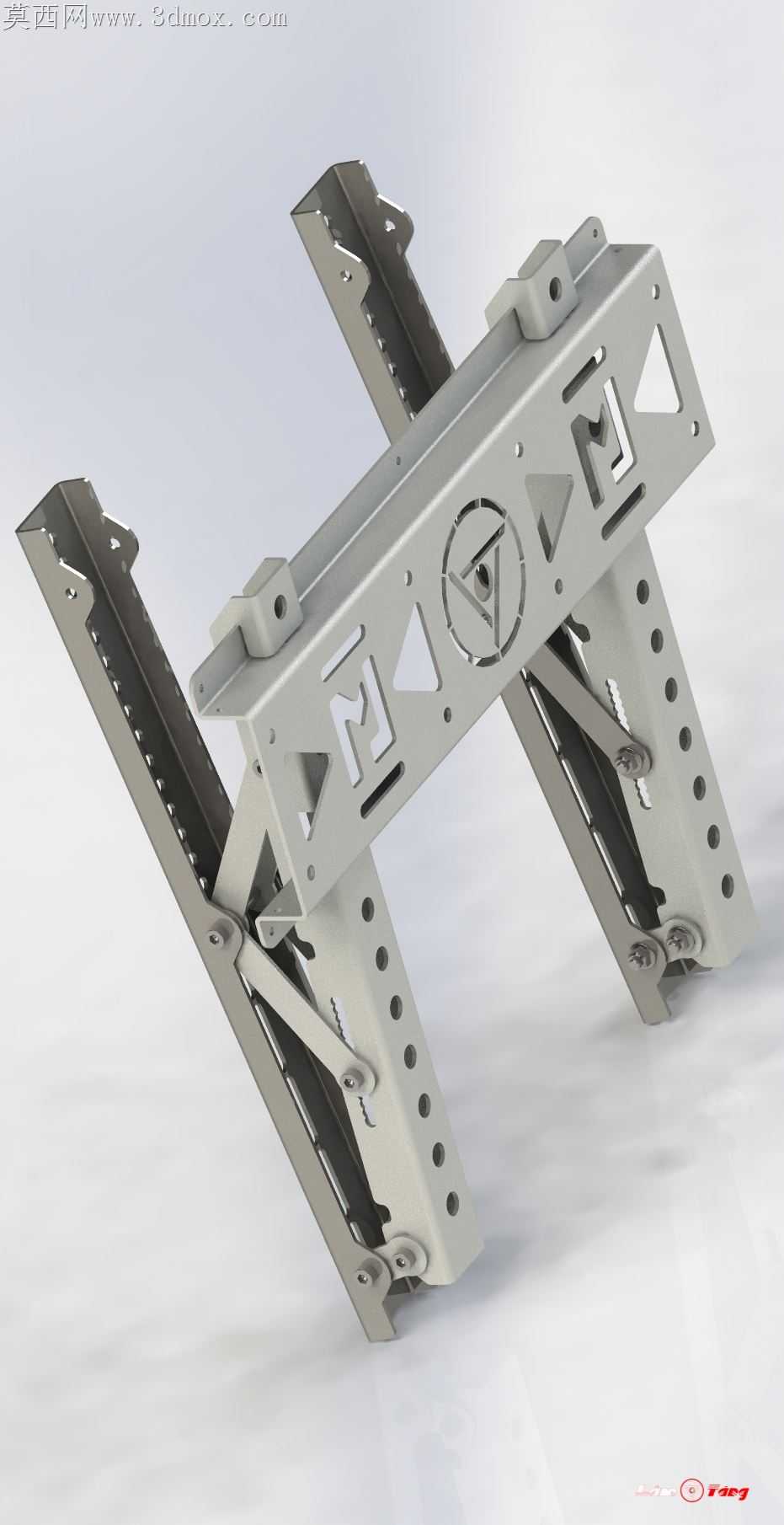

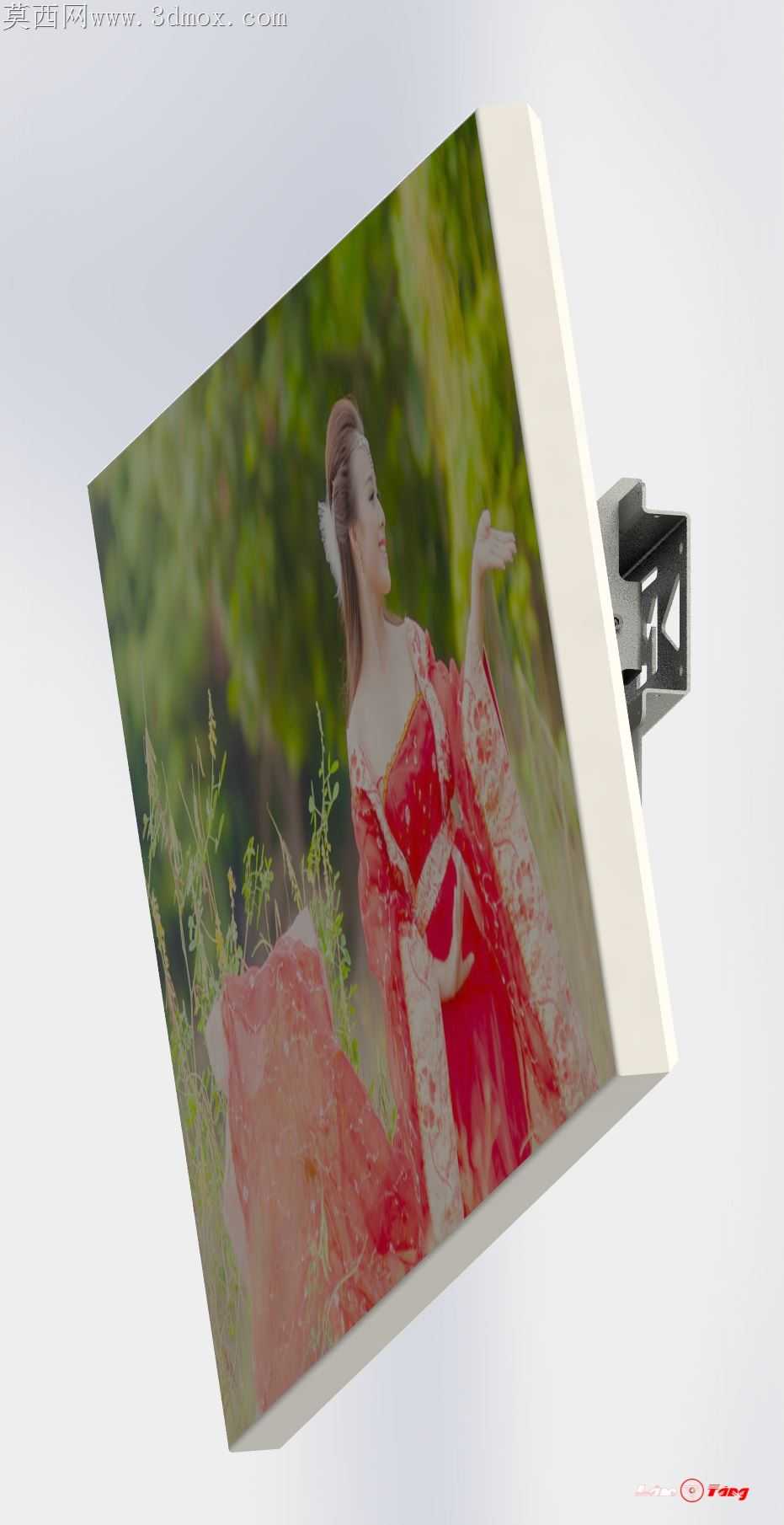

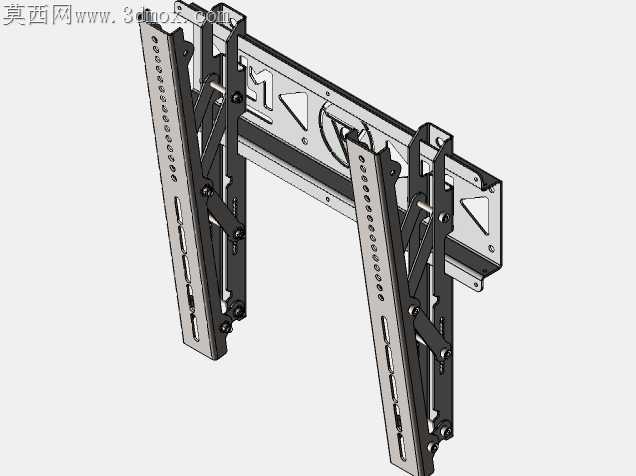

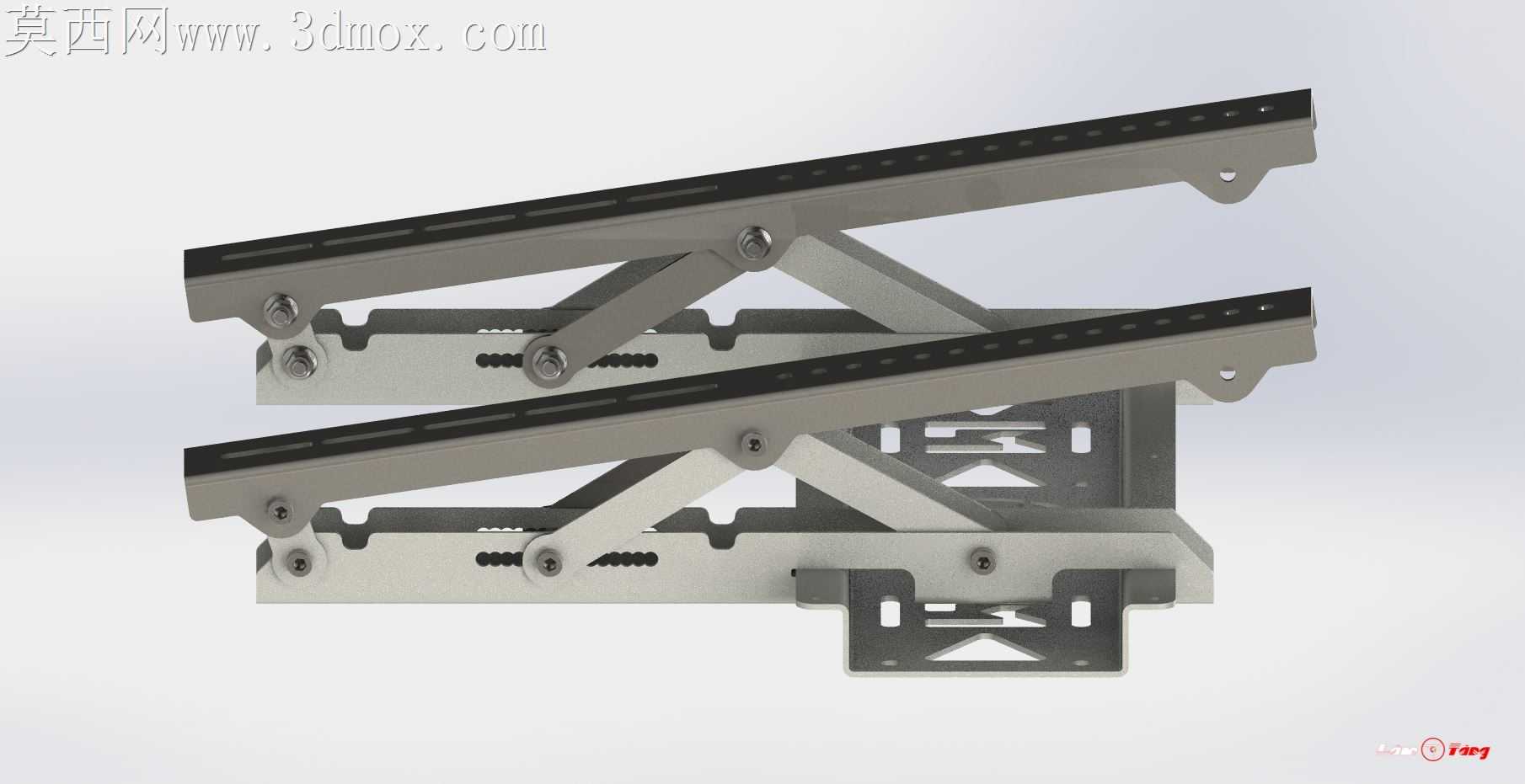

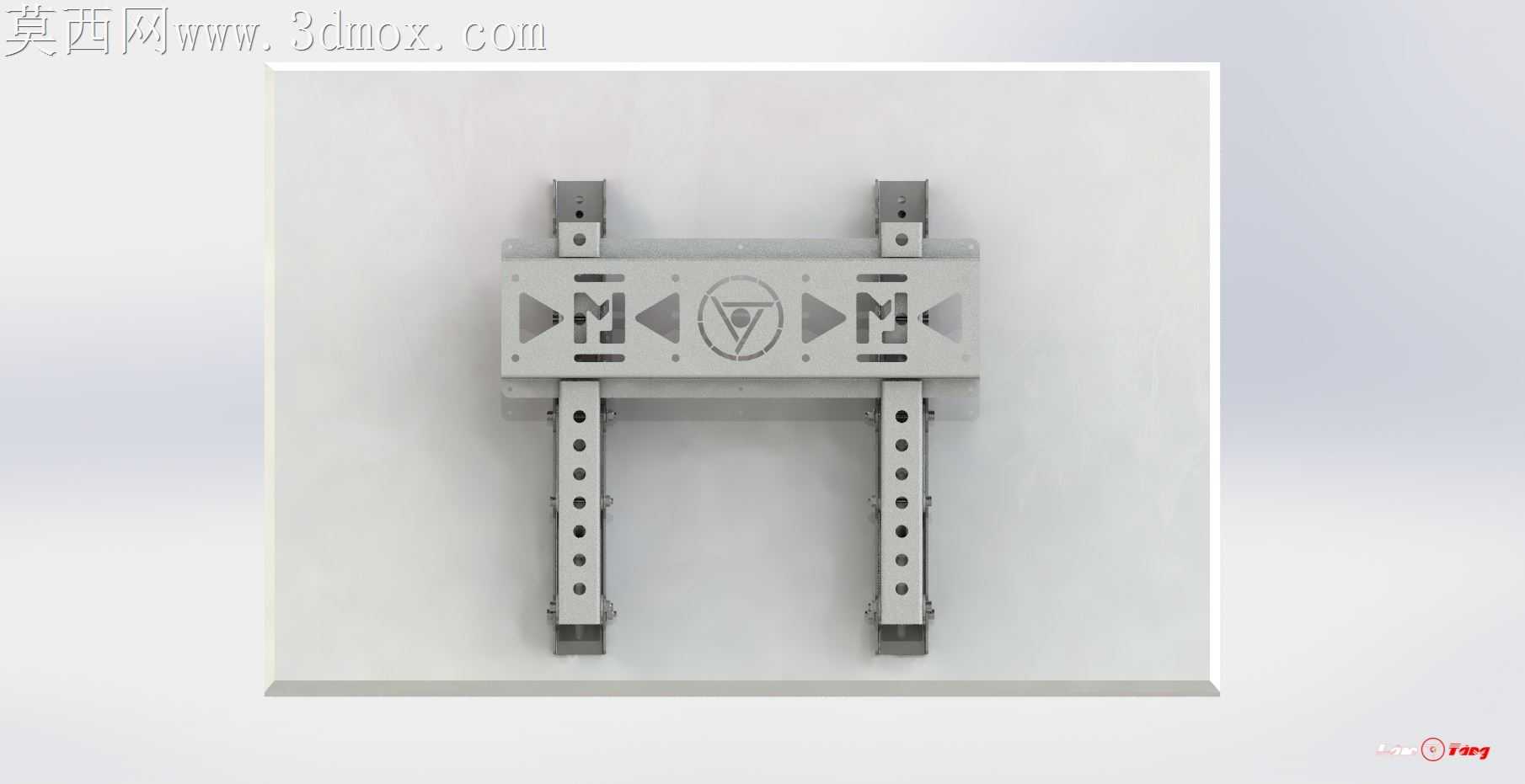

做这个壁挂电视支架的建模时，最先敲定的是贴墙侧的主挂板结构，一开始想把挂板做成整面无开孔的平板，算完受力才发现整板不仅耗材多，贴墙安装时找预埋管线的避让空间也麻烦，索性在挂板上开出阵列式的长圆孔，既给安装螺丝留足左右微调的余量，也能让挂板和墙面之间留出走线的空隙，不会把HDMI线、电源线压得死皱。两侧连接电视的挂臂没做死固定的直臂结构，特意加了双段铰接的连杆，调俯仰角度的时候不会出现臂身蹭到主挂板的问题，一开始铰接点的位置选得太靠外，模拟15度俯角的时候挂臂会和主挂板的加强筋撞位，反复挪了三次铰接轴的位置，才把0到15度的俯仰调节行程做顺，每个角度下连杆的受力都能均匀分到两个铰接点上，不会出现单点受力过大导致支架下垂的问题。主挂板表面的标识凹槽没做简单的贴图处理，直接在板件上压出浅浮雕的造型，渲染的时候金属漆的质感能顺着凹槽的边缘带出自然的明暗变化，不会像平面贴图那样浮在表面显得假。挂臂上的固定孔特意做了上下两排不同孔距的排布，能适配不同孔位规格的电视后背，不用额外做转接片，建模的时候特意把每个孔位的边缘都做了微小的倒角，现实里冲压加工的时候不会出现锐边割手的问题，也能减少安装时螺丝对位的卡滞感。装配配合上，铰接位置的轴和孔留了0.1mm的间隙，模拟真实五金件的转动阻尼感，不会像过盈配合那样转不动，也不会因为间隙太大晃荡。渲染材质的时候，主结构件用了哑光喷塑的冷板质感，铰接轴的位置做了镀镍的亮面金属效果，区分出不同构件的功能属性，打光的时候特意用侧光扫过挂臂的长槽孔，让孔位的通透感和板件的厚重感形成对比，能直观看到支架的镂空减重设计不是偷工减料，是顺着受力路径做的材料优化，那些去掉的部分都是不受力的冗余区域，剩下的筋位刚好能兜住电视的全部重量，哪怕大尺寸电视挂上去，长期使用也不会出现变形下垂的问题。
