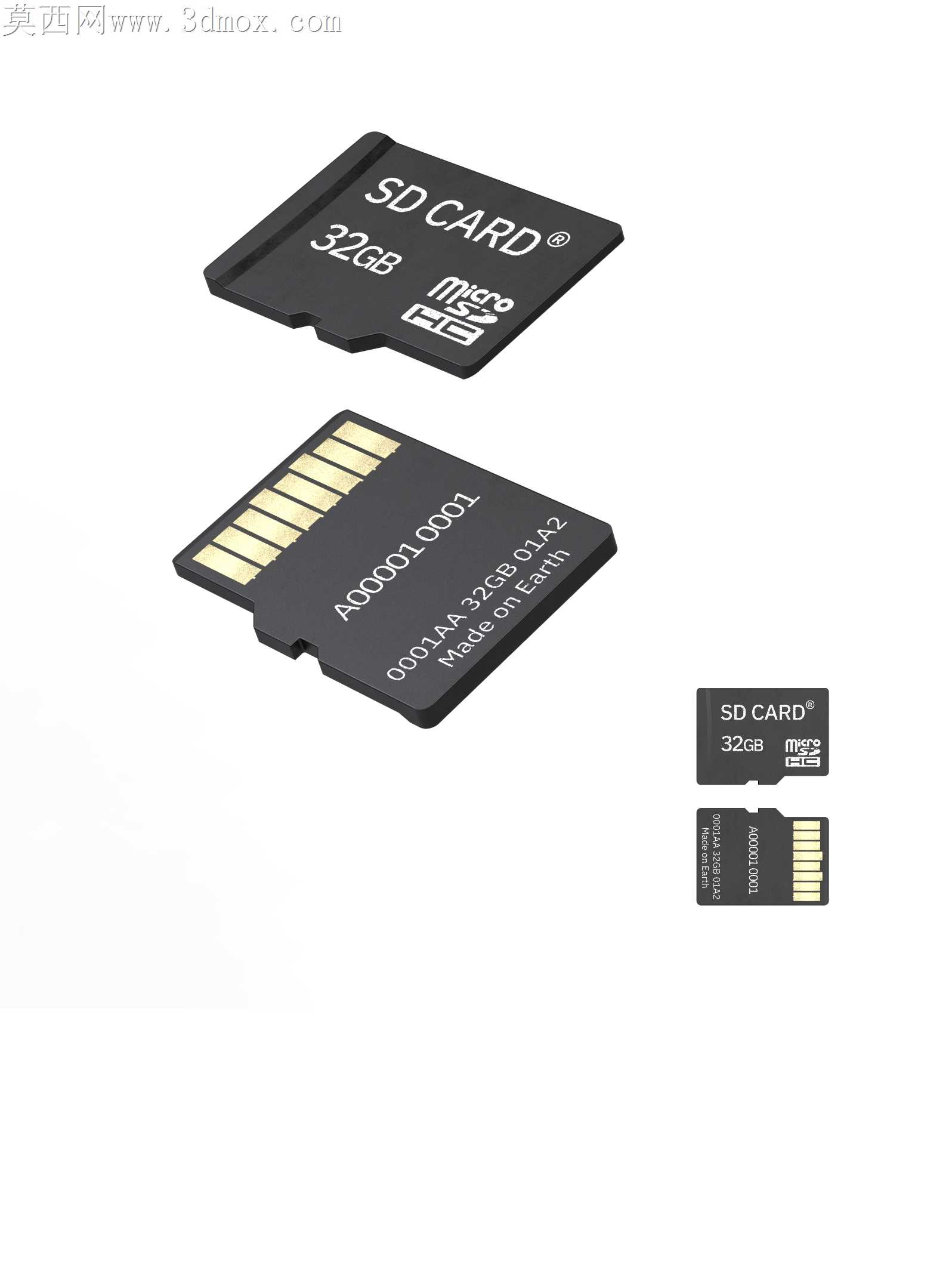

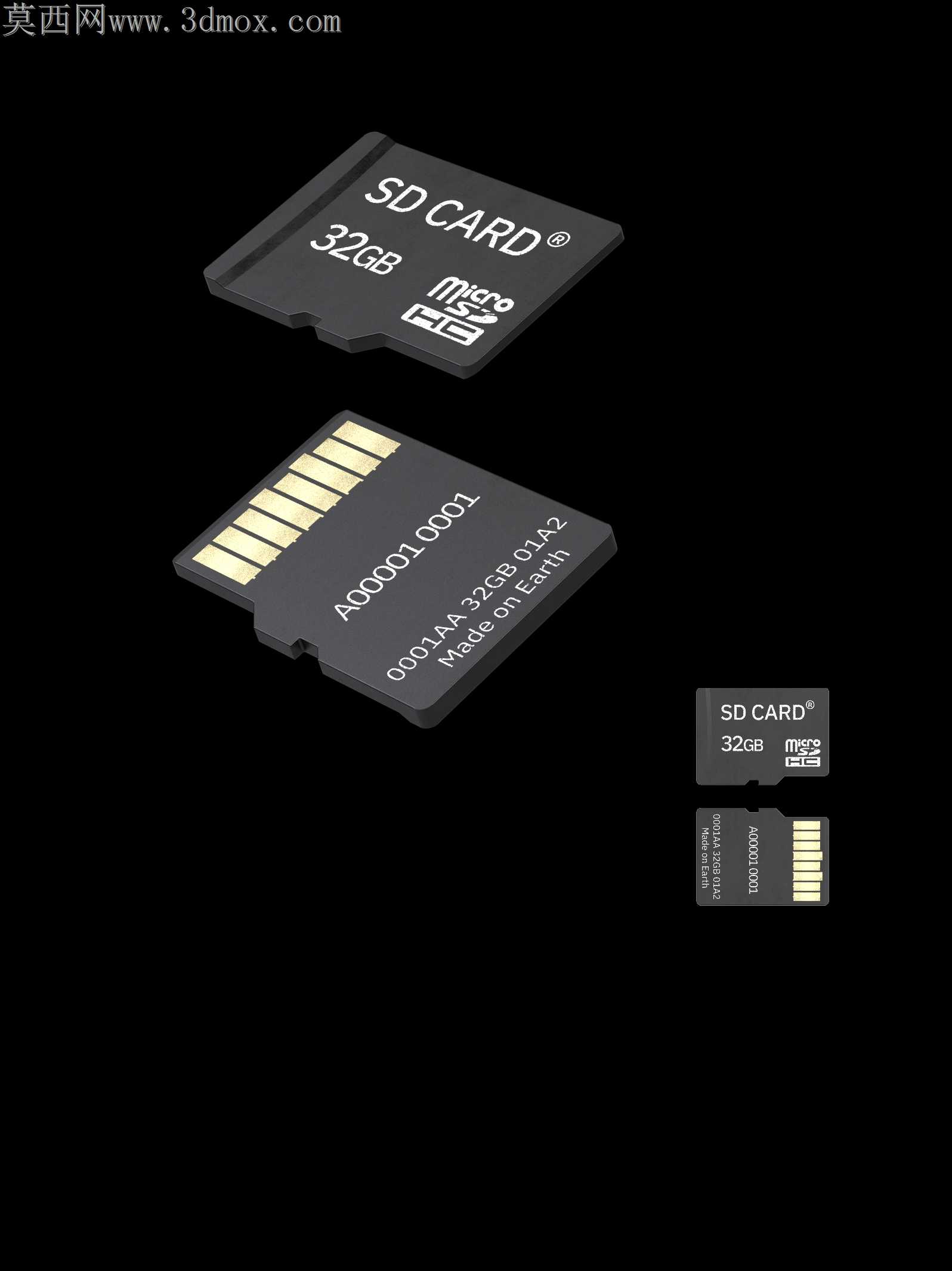

微型SD存储卡精细三维结构模型

做这个微型SD卡模型的时候，最先考虑的是加工适配的需求，毕竟这类小尺寸数码配件的模型，很多时候会用来做产品结构验证、3D打印手板或者装配干涉检查，尺寸精度卡得特别严。一开始画金手指接触片的时候，特意数了真实TF卡的触点数量，每个触点的倒角、间距都对着实物照片反复核对，没敢随便做等距排列，毕竟真实产品的触点宽度是有细微差别的，靠近卡尾的接地触点会比信号触点宽一点，这个细节要是做歪了，后续做卡槽装配模拟的时候就会出现配合偏差。卡身的外壳部分，没有直接做一个整的长方体拉个圆角就完事，特意把卡身侧面的脱模斜度做了0.3度，边缘的C角也控制在0.15mm，刚好匹配真实注塑件的工艺要求，要是把边角做的太尖锐，不管是后续做注塑模流分析还是打印手板，都会出现不符合实际加工逻辑的问题。卡面的丝印区域没有直接贴个贴图糊弄，特意把印刷的字符做了0.02mm的轻微凸起，模拟真实产品的丝印或者激光雕刻的触感，渲染的时候调整了凹凸贴图的强度，不会让字符凸的太夸张显得假。做卡身的防呆缺口的时候，反复调整了缺口的斜边角度，这个位置是SD卡插入卡槽时的定位关键，角度差个一两度，模拟装配的时候就会出现卡滞或者插不到位的情况，特意把缺口的棱边做了极小的圆角，对应真实产品冲压或者注塑时的工艺圆角，不会出现锋利的直角边。材质调试的时候，卡身主体用了半哑光的黑色硬质塑料材质，特意加了一点点细微的颗粒质感，模拟真实存储卡外壳的磨砂手感，没有用纯黑的高反光材质，避免渲染出来像个光滑的塑料块失去真实感。金手指部分用了镀金的金属材质，调整了金属的粗糙度和反射强度，让触点部分既有金属的光泽，又不会像镜面一样反光过度，还在触点表面加了极细微的划痕纹理，模拟日常使用中插拔产生的磨损痕迹，让模型更有真实感。整个模型没有做多余的冗余结构，所有的特征都对应真实产品的实际结构，不管是用来做产品展示动画、装配实训教学，还是做数码产品的场景搭建，都能直接适配，不会出现结构错位或者不符合实际产品逻辑的问题。甚至连卡身背面的微小注塑顶针位都做了对应的凹陷细节，这些平时容易被忽略的小特征，恰恰是区分粗糙模型和高精度工业模型的关键，毕竟做数码配件的三维模型，细节越贴近真实生产的产品，后续的实用价值就越高。
