Benewake TF MiniS激光测距雷达结构设计

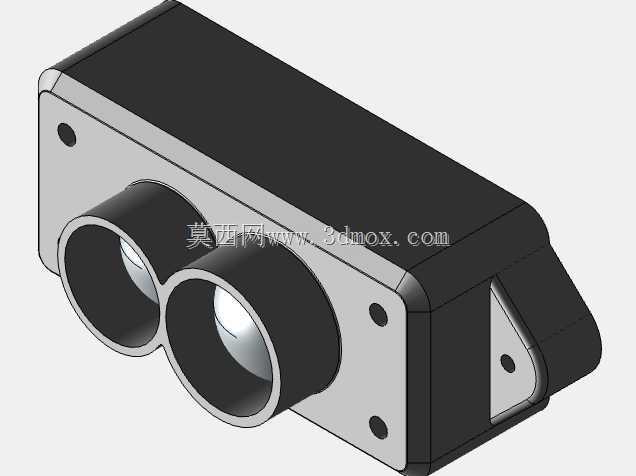

　　这款小型激光测距模组的结构设计，首先围绕近距离高精度测距场景的安装适配展开，在做整机结构排布时，最先敲定的是前端双光窗的同轴度公差——发射与接收透镜的中心距偏差必须控制在0.05mm以内，否则会直接导致近距离测距的回波接收效率下降，出现10cm以内量程的盲区扩大问题。从实际落地的应用场景来看，这类小型测距模组常被集成在服务机器人的底盘避障位、无人机的定高模块、智能闸机的人员检测位，还有工业自动化线体上的物料到位检测工位，这些场景对模组的安装空间要求极为苛刻，因此整体壳体采用了扁平化的方块式布局，主体外壳的长宽尺寸控制在35mm×20mm区间内，主体厚度不含接插件部分仅14mm，能够直接嵌入多数小型智能设备的结构夹层中，不需要额外预留突出的安装空间。

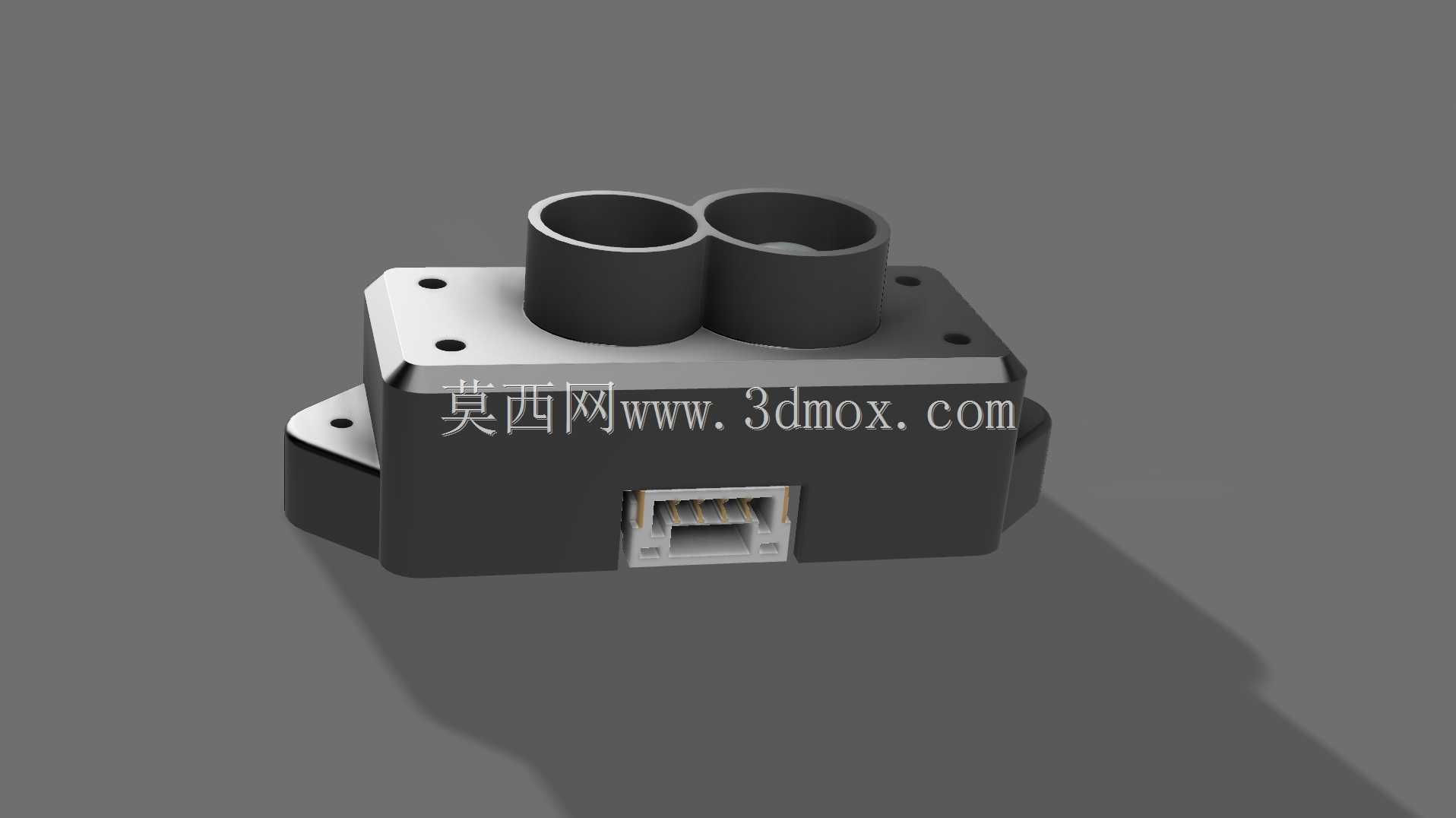

　　在功能结构的设计上，前端双圆柱形光窗做了独立的遮光隔圈设计，两个光窗的筒体直接与壳体上盖一体注塑成型，内壁做了晒细纹的消光处理，避免发射端的红外光在壳体内壁形成漫反射串扰到接收端，这也是很多同类型小体积测距模组容易忽略的细节——如果省略隔圈结构，在强光环境下工作时，内部串扰会导致测距值出现无规律跳变，无法满足工业场景的检测稳定性要求。壳体侧面预留的卧式接插件接口，采用了1.25mm间距的卧式贴片座，接口朝向与模组安装底面平行，接线后线材不会突出模组的顶面与底面，能够适配贴板式安装的走线需求，接插件周围的壳体做了0.8mm的凸台限位，在对接线材时可以承受一定的插拔力，不会出现接插件焊盘被扯脱的问题。

　　安装边界的设计上，壳体底座的四个角预留了沉头安装孔，适配M2规格的螺丝固定，沉孔深度1.2mm，安装后螺丝头部不会突出壳体底面，保证模组安装后与安装面完全贴合，不会出现倾斜导致的光轴偏移。同时壳体两侧还做了微小的定位凸点，在批量组装时可以直接卡入配套治具的定位槽中，不需要额外调整位置就能完成光轴校准，大幅提升产线组装的效率。上盖与底座的配合采用了卡扣加超声波焊接的结构，配合面做了0.3mm的溢胶槽，焊接后壳体的防护等级可以达到IP52，能够应对日常使用中的浮尘与偶发的凝露情况，不需要额外增加密封胶圈就可以满足多数室内场景的防护需求，也能控制整体的物料成本与组装工序。

　　从内部结构的排布逻辑来看，整个PCB板采用双层板设计，发射与接收器件分别布置在板端对应光窗的位置，主处理芯片布置在板卡中部，远离发射端的驱动电路，避免驱动电路的电磁干扰影响信号处理的精度。壳体内部在PCB板与底座之间预留了0.5mm的间隙，用来贴装导热泡棉，工作时主芯片与发射驱动管产生的热量可以通过导热泡棉传导到底座壳体上散出，长时间连续工作时壳体表面的温升不会超过8℃，不会因为积热导致测距精度漂移。另外光窗的端面做了0.5mm的突出设计，安装时如果有透明防护板覆盖在模组前方，光窗端面可以直接贴合防护板，减少光线在空气层之间的折射损耗，也不会因为防护板与光窗之间存在间隙产生多余的反射回波。

　　在实际选型适配时，这款模组的结构设计不需要额外设计复杂的固定支架，仅需要在安装面板上开出对应两个光窗的通孔，通孔直径比光窗外径大0.2mm即可，四个安装孔的位置度公差控制在0.1mm以内，就可以保证模组安装后的光轴指向精度。针对不同的安装场景，壳体的安装孔位还兼容粘胶安装的方式，底座的底面做了晒纹处理，使用双面胶粘贴时的粘接强度比光面壳体提升40%以上，在一些不方便打螺丝的轻量化设备上，直接采用粘胶固定也能满足抗振动要求，通过常规的1m跌落测试也不会出现模组移位的问题。
