球式无级变速传动机构结构设计

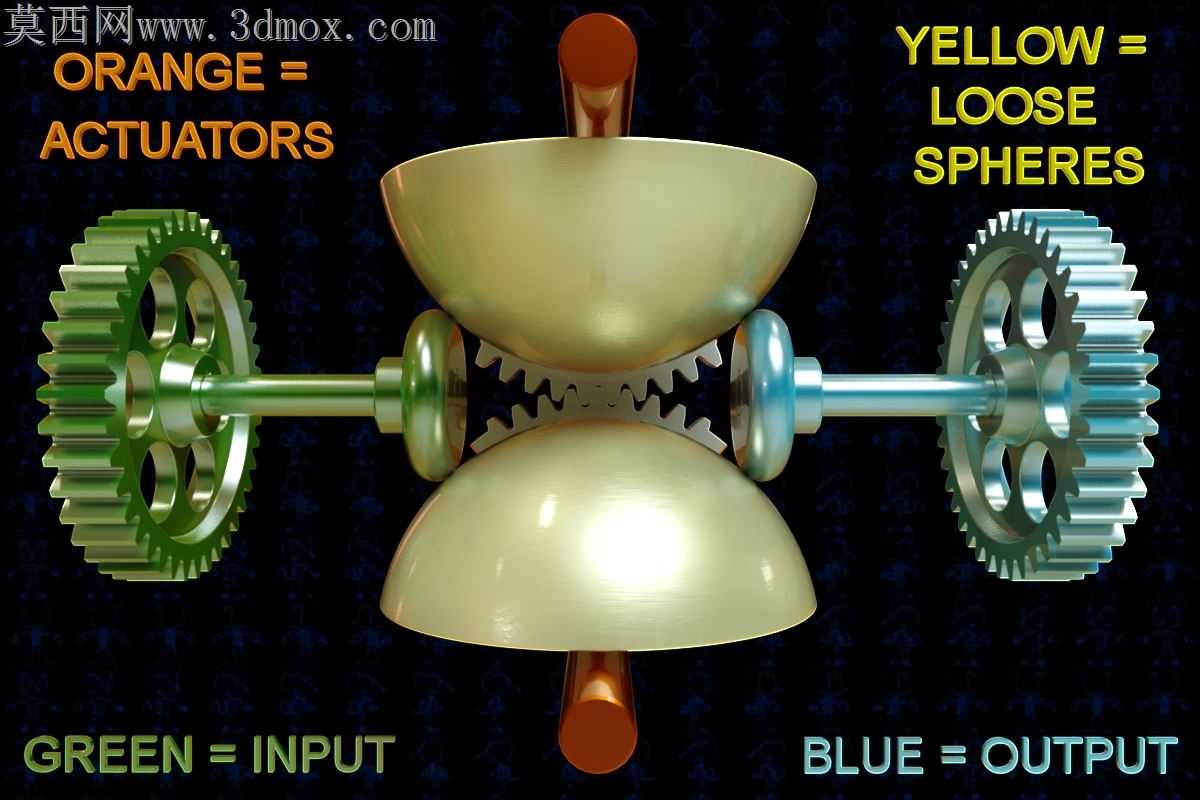

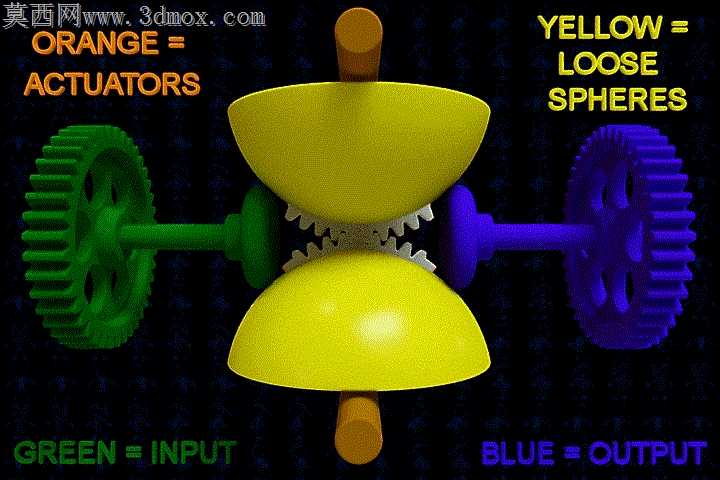

金属球与锥盘接触区的滑差损耗一直是球式CVT量产落地的核心阻碍，这套机构在接触副的公差匹配上做了针对性的细节调整。接触球面的轮廓度公差控制在0.012mm以内，避免局部接触应力集中导致的早期点蚀，锥盘工作曲面没有做常规的镜面抛光，而是保留了Ra0.8的细微纹理，既保证传动油膜的稳定附着，又不会因为表面过于光滑出现冷焊粘连的问题。

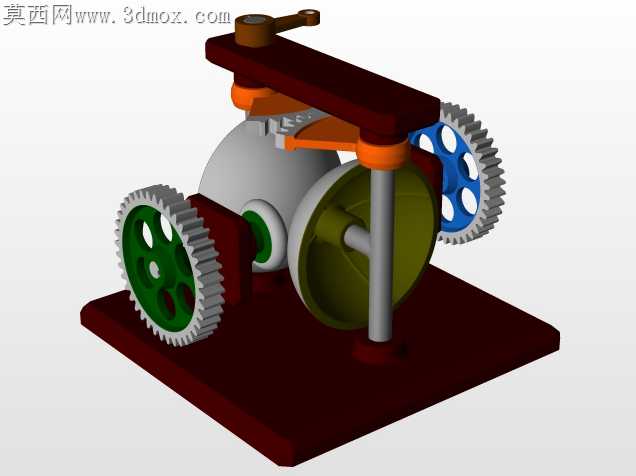

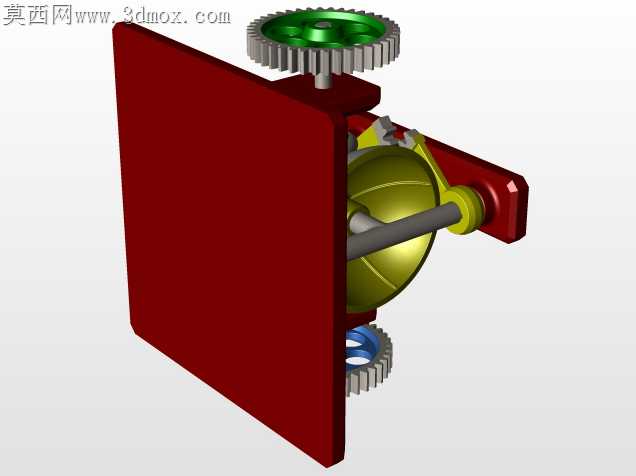

压紧架的红色支撑结构没有采用一体化铸造成型的方案，拆分后的上下压板与立柱配合面做了H7/g6的间隙配合，装配时不需要额外修磨就能保证压紧力的同轴度，不会出现单侧偏载导致的金属球受力不均。侧面的传动齿轮与输入轴的连接没有使用普通平键，而是采用了渐开线花键配合，花键齿侧预留了0.02mm的侧隙，抵消变速过程中轴系微幅窜动带来的附加冲击，避免键槽根部出现应力断裂。

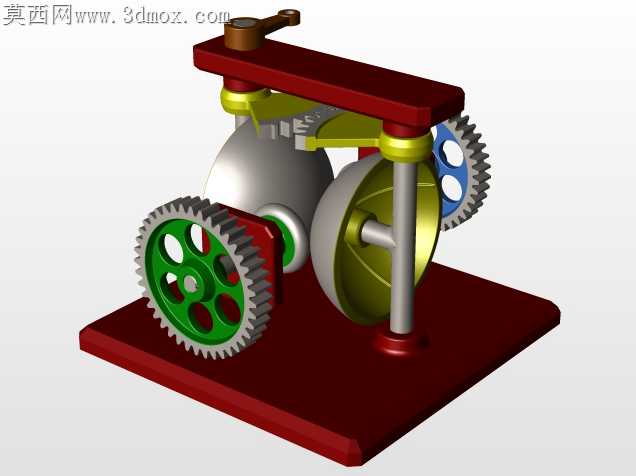

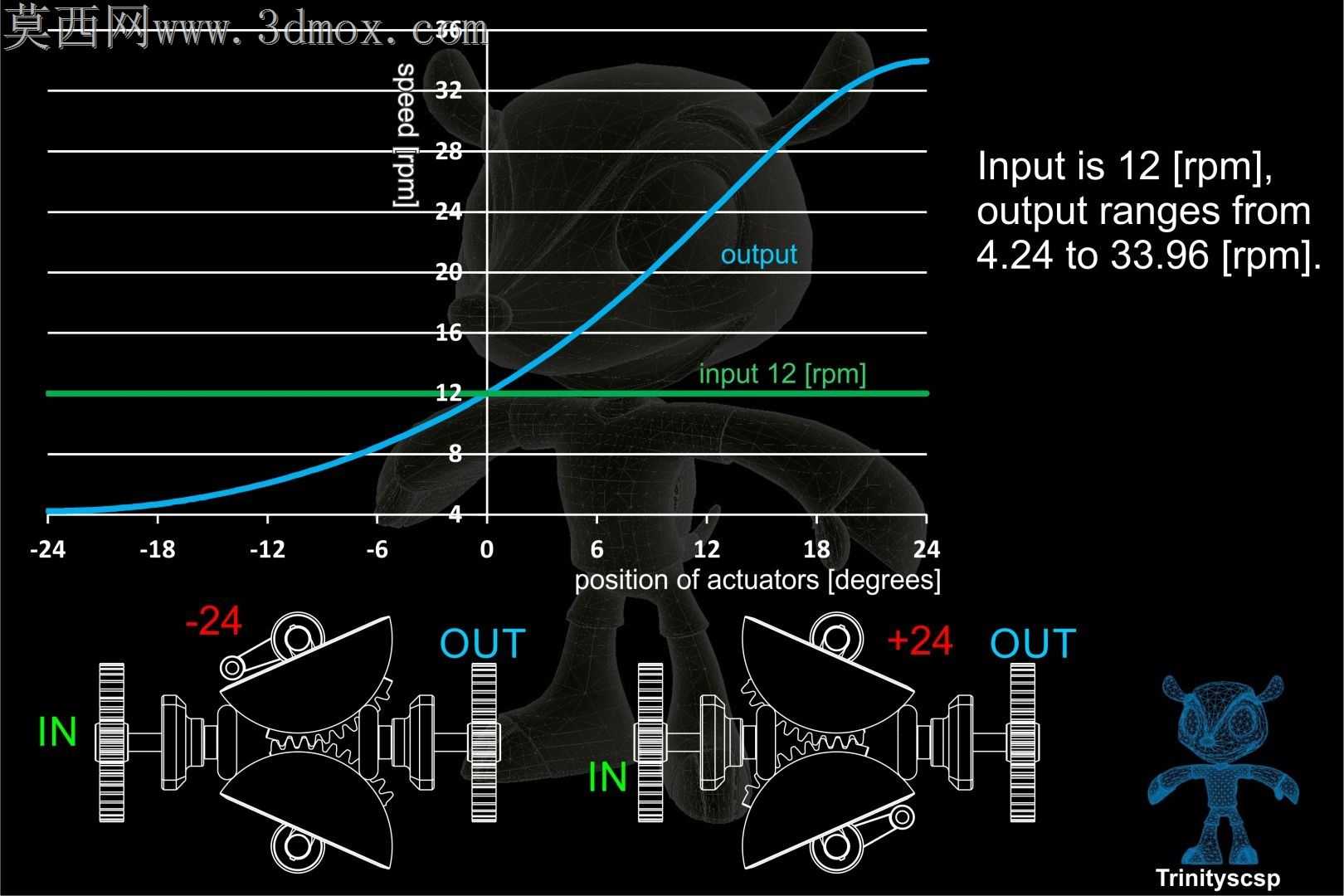

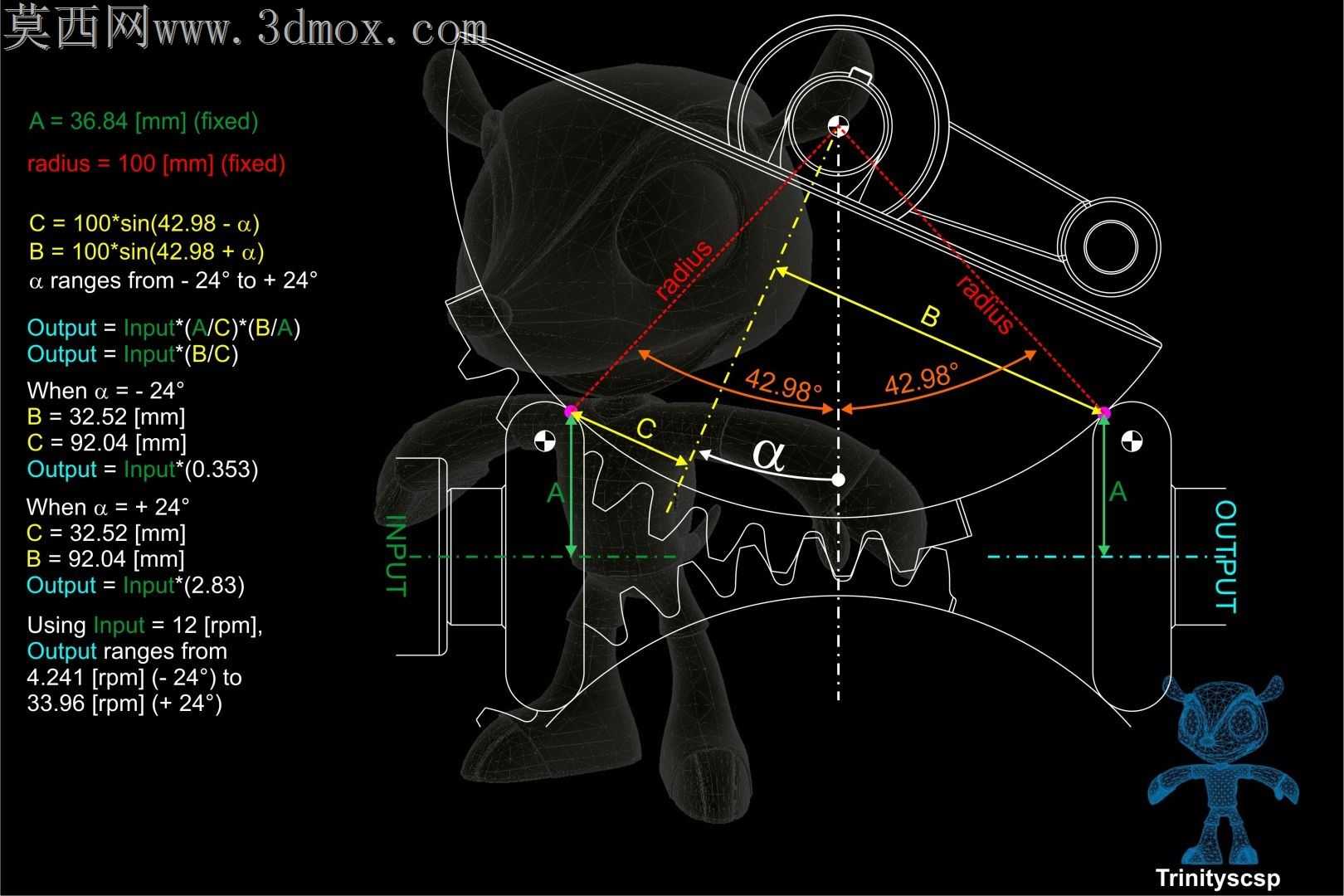

换挡摇臂的转轴与支撑座之间加装了聚四氟乙烯衬套，不需要定期加注润滑脂就能长期维持低阻尼转动，摇臂的行程限位做在支撑座内侧，不是靠外部挡块硬限位，金属球摆动到极限传动比位置时，锥盘与球面的接触点刚好落在密封区域内，不会出现润滑脂泄漏的问题。输出端的绿色带轮与轴的配合面做了周向滚花处理，压装后不需要额外打定位销就能传递额定扭矩，带轮的轮槽做了1°的拔模斜度，传动带运转时不会出现卡滞偏磨的情况。

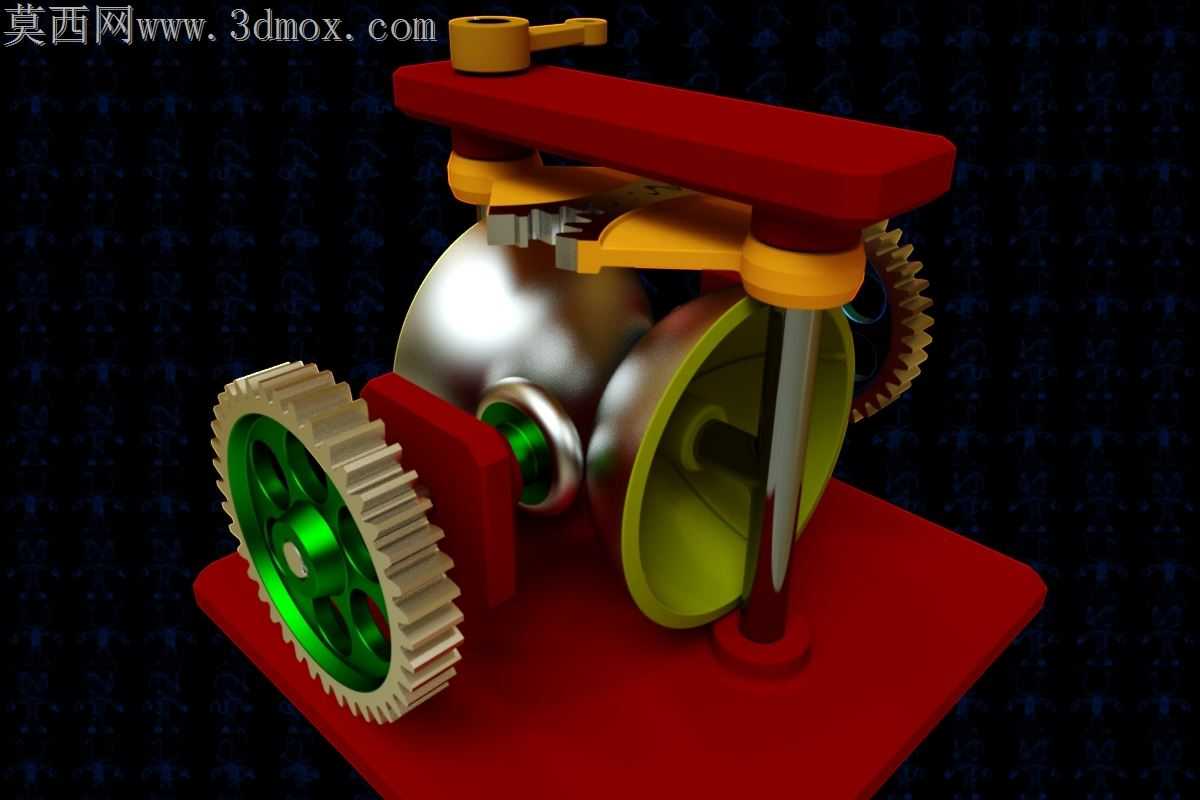

底座的安装孔位做了沉头设计，固定螺栓拧紧后头部完全沉入沉孔内，不会突出底座平面影响其他部件的安装，底座与上部支撑结构的连接面做了0.05mm的刮研处理，装配后整机的端面跳动控制在0.03mm以内，高速运转时不会出现异常振动。这套机构的所有配合公差都没有盲目追求高精度，而是根据不同部件的受力特性做了差异化分配，非配合面的公差放宽到IT12级，既降低了加工成本，又不会影响整体的传动性能，接触副的润滑通道直接开在支撑座内部，润滑油可以通过离心力自动输送到接触区，不需要额外加装供油管路，整体结构更紧凑，后期维护也更简便。
