高精度弹性筒夹夹头工业夹具设计

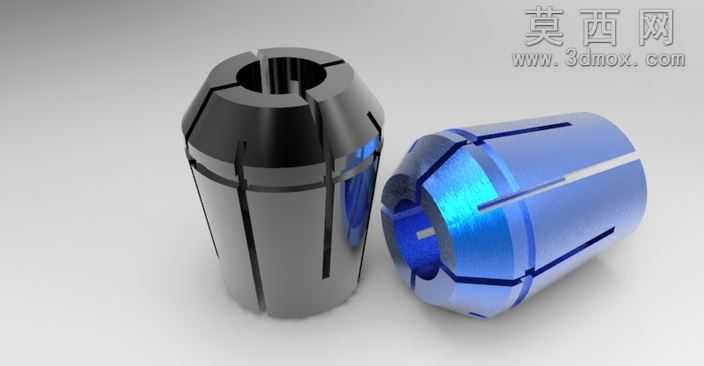

本作品为车床用弹性筒夹夹头三维建模设计，整体采用回转体对称结构设计，建模阶段通过SolidWorks完成全参数化草图绘制，先绘制夹头半截面轮廓草图，通过旋转凸台命令生成夹头基体，再精准绘制等分的弹性开槽特征，采用拉伸切除命令完成多道均匀分布的纵向开槽，开槽从夹头夹持端延伸至锁紧锥面段，保证夹头受径向锁紧力时可均匀收缩，实现对工件的定心夹紧。模型细节处理上，精准还原了夹头两端的锥面结构，一端为与车床主轴配套的安装定位锥面，另一端为与锁紧螺母配合的受力锥面，锥面角度经过严格校核，保证锁紧时受力均匀，夹持定心精度高。内孔夹持面做了细微的粗糙度纹理建模处理，还原实际加工后的夹持接触面特征，提升渲染真实感。渲染阶段采用金属材质双版本表现，一款为硬质合金发黑处理的枪灰色金属材质，调整材质反射率为中低反射，添加细微的磨砂质感，模拟经过淬火处理的弹性钢表面质感；另一款为镀蓝锌处理的亮蓝色金属材质，调高材质的高光反射参数，添加金属镀膜的彩色色散效果，还原电镀表面的炫彩反光质感。场景搭建采用浅灰色渐变背景，添加柔和的三点布光，主光从侧上方45度照射，突出夹头的开槽结构与锥面轮廓，辅光补亮暗部避免死黑，轮廓光勾勒夹头边缘提升立体感。结构设计上，夹头的开槽采用等分多槽布局，保证收缩时各瓣夹爪变形量一致，夹持工件时不会出现偏心问题，内孔可适配不同直径的小型工件，依靠弹性变形实现无间隙夹持，适合车床小型轴类、套类零件的装夹作业，整体建模严格遵循机械加工工艺要求，所有倒角、退刀槽等工艺特征均完整还原，可直接用于工程出图、3D打印验证或数控加工编程参考。
