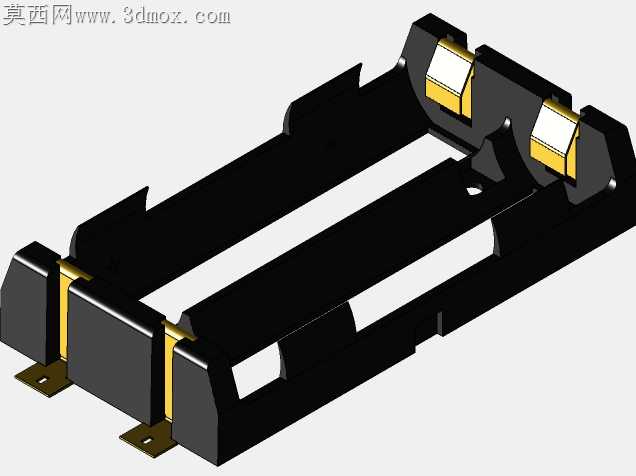

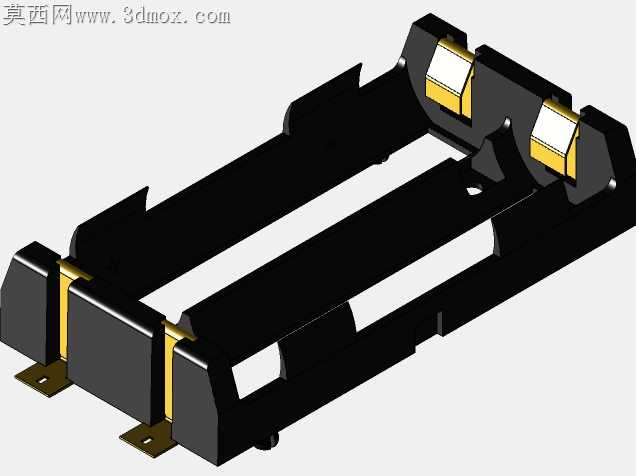

双节18650SMD贴片式电池座结构设计

贴片式电池座在SMT回流焊工序中最容易出现的失效点，莫过于塑胶基座高温形变导致弹片偏移、焊盘虚焊，以及电池装入后接触弹片应力松弛引发的导通不良，这款双节18650电池座的结构设计，恰恰围绕这些量产加工中的实际痛点做了针对性的细节打磨。基座本体的定位凸台没有做在焊盘侧的边缘，而是向内收了0.8mm的让位距离，避开钢网开孔时的锡膏印刷干涉区，过炉时锡膏熔融的张力不会拉扯基座偏移，贴片机吸嘴取料时的接触面做了整面的平整磨砂处理，没有凸起的加强筋干扰取料平整度，不会出现吸嘴漏气导致的飞料问题。接触弹片的弯折处没有采用常规的直角折弯工艺，而是预留了R0.3的圆弧过渡区，电池反复插拔时的应力不会集中在折弯根部，长期使用后不会出现弹片断裂、接触压力衰减的问题，弹片接触点做了微凸的球面设计，和电池负极的接触面积控制在0.7平方毫米，既保证足够的导通电流承载能力，又不会因为接触面积过大导致电池装入时阻力过大，用户更换电池时不会出现卡滞感。两个电池仓之间的分隔筋做了1.2mm的厚度设计，侧壁没有做整面的薄胶结构，而是每隔15mm设置一条横向加强筋，过炉时高温环境下塑胶件的收缩率被均匀分散，不会出现仓体变形导致电池装不进去的问题，焊盘引脚的伸出长度做了1.5mm的优化，刚好匹配常规PCB板的焊盘设计，不需要额外修改封装尺寸就能直接适配通用的KiCAD库文件，引脚和塑胶基座的嵌合处做了倒钩式的卡合结构，过炉时高温软化的塑胶不会让引脚出现松脱移位，波峰焊或者回流焊后引脚的拉拔力能达到5N以上，满足消费类电子产品的可靠性测试要求。弹片表面的镀金层厚度控制在0.8μm，底层镀镍层厚度2μm，平衡了导电性能、抗氧化能力和物料成本，不会出现镀金层过厚导致成本过高，或者镀层过薄在潮湿环境下出现接触点氧化生锈的问题。基座底部的两个定位柱直径做了1.0mm的公差控制，和PCB板上的定位孔采用间隙0.1mm的配合设计，手工焊接或者机贴时都能快速定位，不会出现装歪的问题，电池仓入口处做了C0.5的倒角引导，电池装入时不需要精准对齐就能顺着倒角滑入仓体，降低组装时的对位难度。
