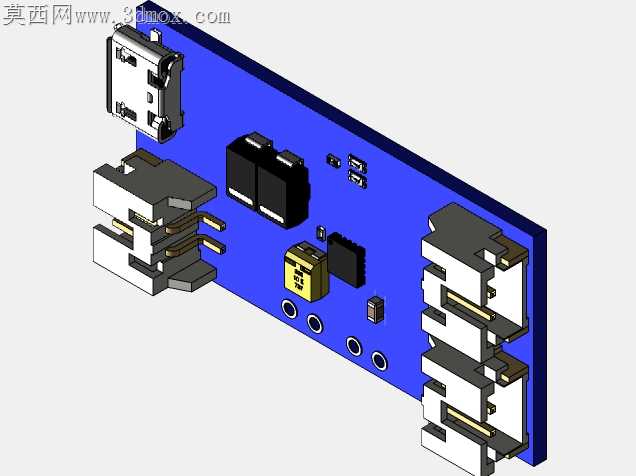

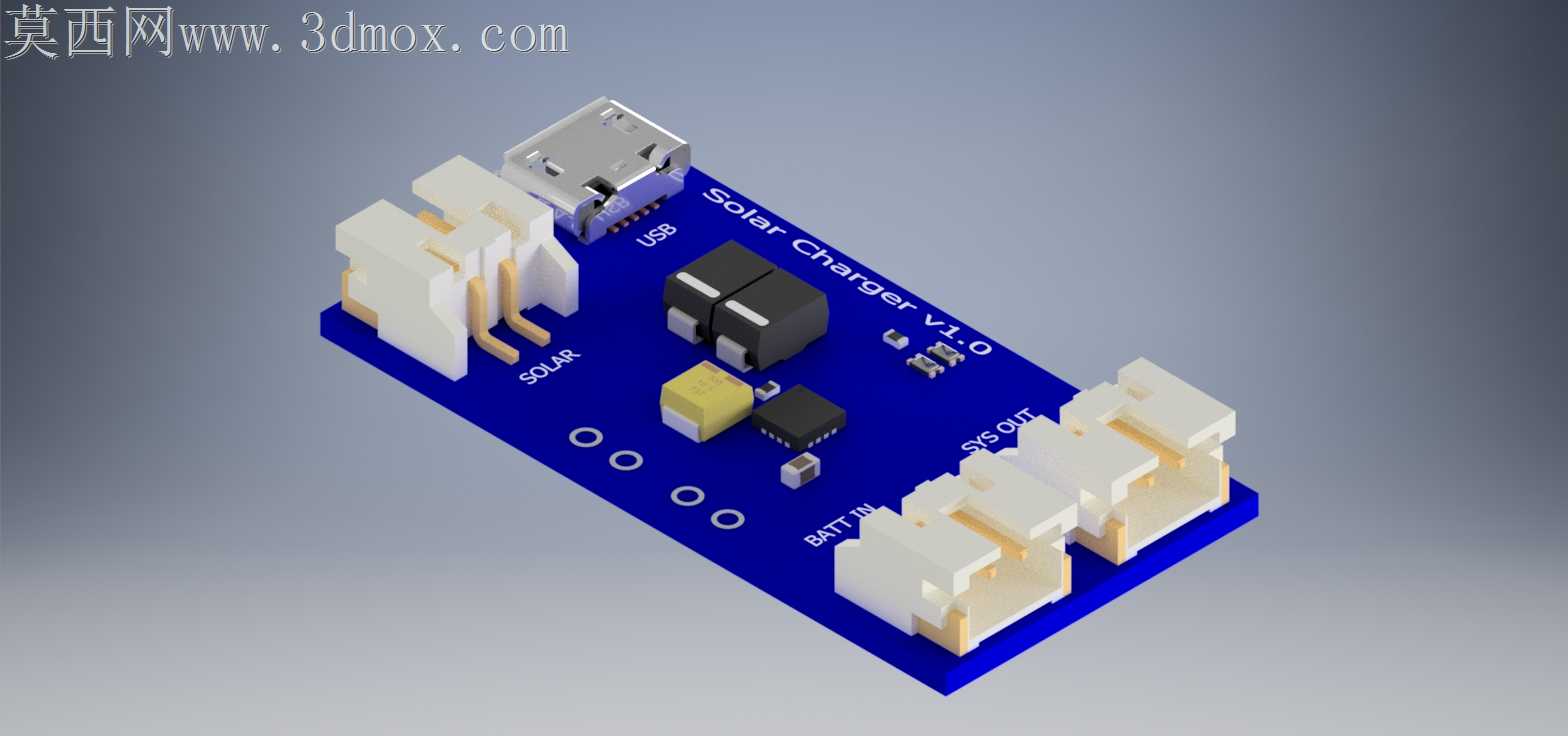

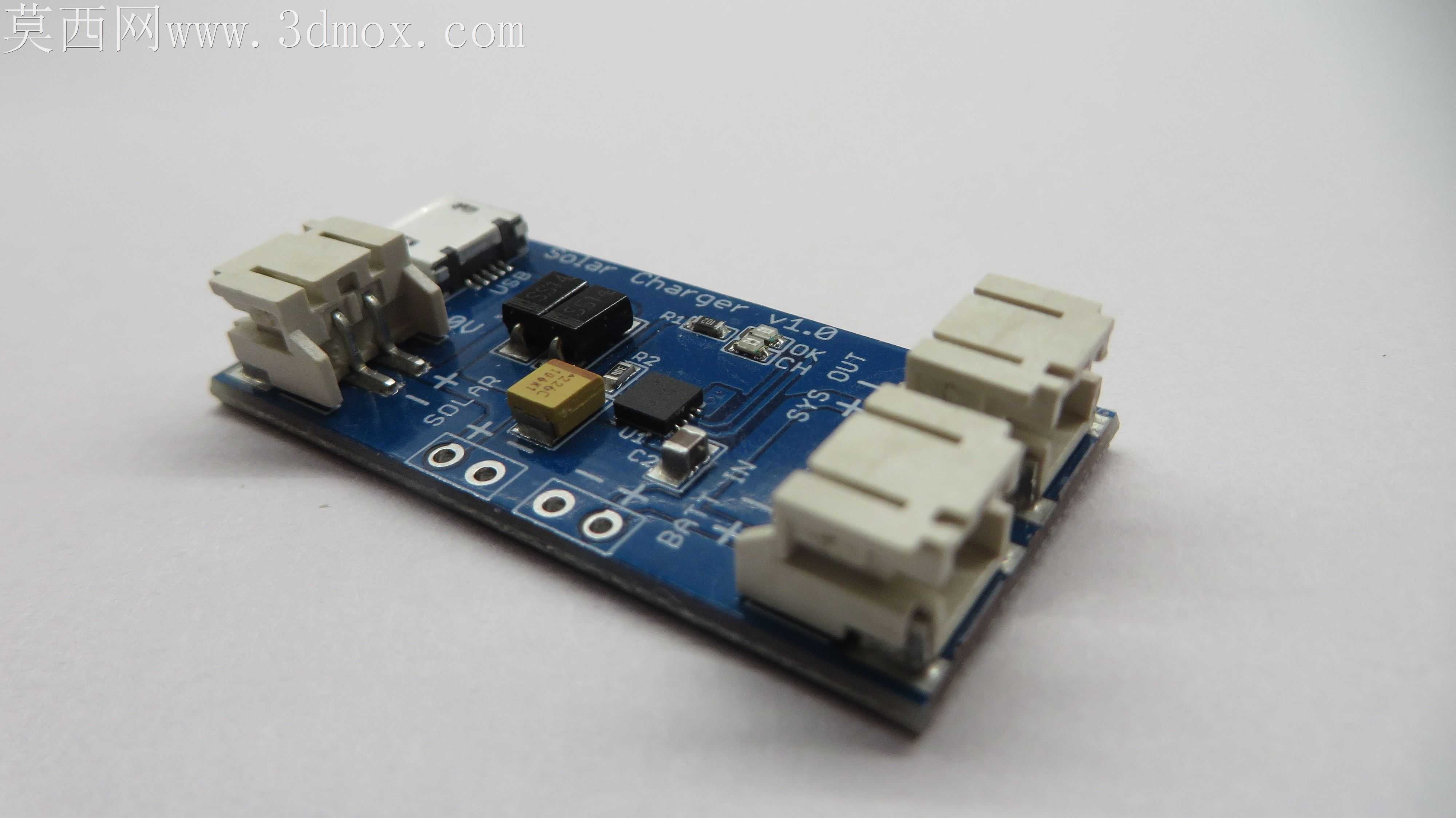

CN3065太阳能充电控制电路板结构设计

小功率太阳能充电板量产时最容易踩的坑，是接插件焊盘受力脱落与贴片元件干涉的问题，这块CN3065方案的充电板在结构排布上刚好把这些隐患做了前置规避。板边的白色PH贴片直角接头没有直接贴靠板边布设，预留了1.2mm的板边余量，波峰焊过炉时不会因为治具夹持刮蹭接头塑壳，后续插拨接线时的剪切应力会先作用在板边铺铜上，不会直接拉扯焊盘导致铜皮脱落。Micro USB接口的金属屏蔽壳做了半下沉式的焊盘设计，两个固定脚延伸到PCB背面做透锡处理，日常插拨充电线时不会出现接口松脱的情况，接口下方特意留了0.8mm的净空区，不会和背面的阻焊层凸起产生装配间隙。板上的钽电容、LED指示灯与主控芯片的排布没有走等距对齐的刻板路线，钽电容刻意偏移了USB接口的金属屏蔽壳投影区，避免焊接时屏蔽壳的余温烫坏电容塑封，LED灯珠刚好卡在两个接线端子的间隙处，组装外壳时不用额外做导光柱，光线能直接从壳体预留孔透出。三个接线端子的塑壳卡扣方向统一朝向板外侧，插线时不用倾斜线材就能对准锁扣，不会出现线材和板上贴片电阻电容刮蹭的情况，端子之间的2.0mm间距刚好能容纳常规22AWG电子线的绝缘皮，不会出现线皮挤压变形导致的绝缘隐患。PCB上的六个测试点没有放在元件密集区，全部布设在板边空余位置，产线做功能测试时探针能直接下压接触，不用避开周边元件，测试效率能提升近三成。主控芯片QFN封装的散热焊盘特意做了十字花连接的铺铜处理，既保证焊接时的透锡效果，不会出现虚焊，又能在充电工作时把芯片热量均匀导到PCB铺铜上，不会出现局部过热导致的充电效率下降。板上的丝印标识没有被任何元件遮挡，SOLAR、BAT、SYS OUT的接口标识刚好印在对应端子旁，组装接线时不用对照图纸就能快速识别端口，不会出现正负极接反的低级错误。
