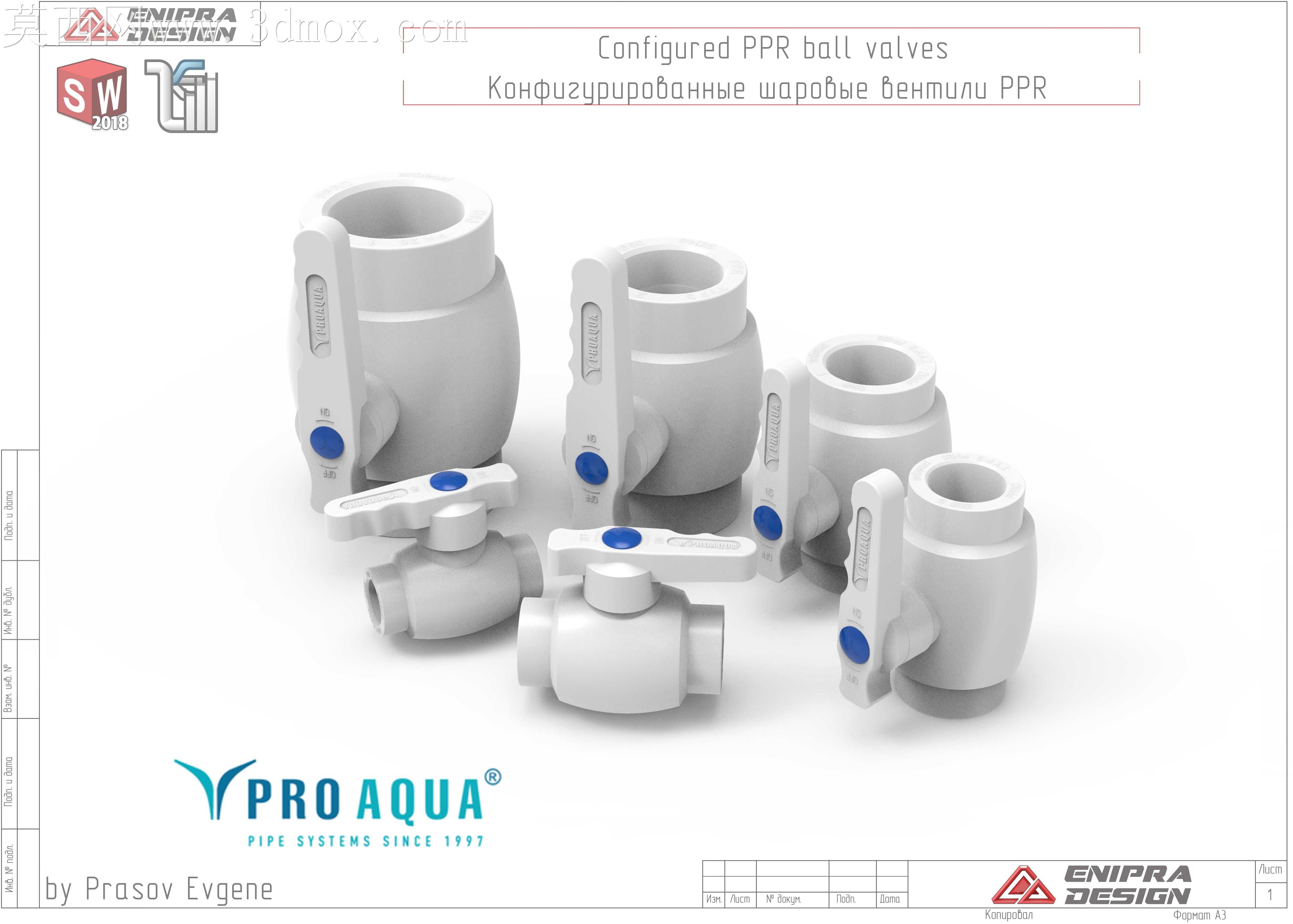

一体式聚丙烯PPR配置球阀结构设计

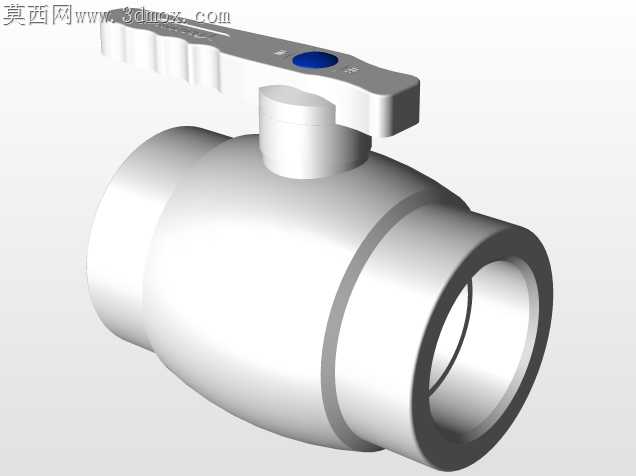

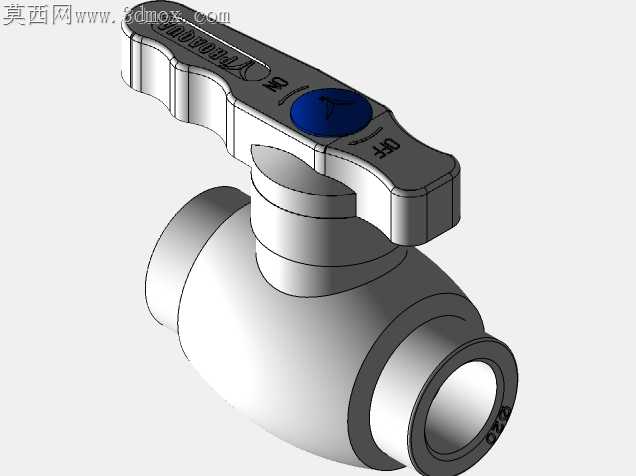

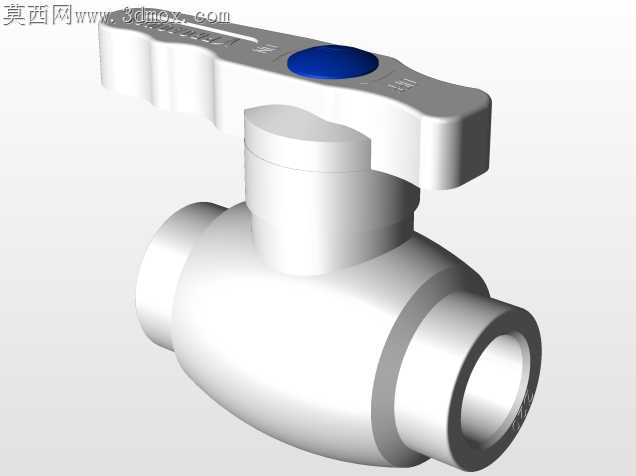

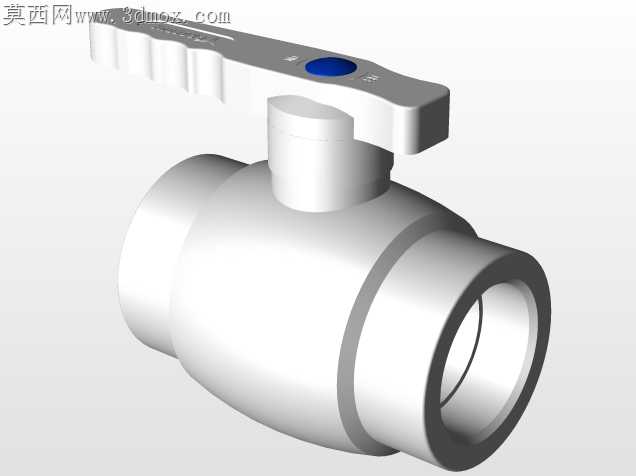

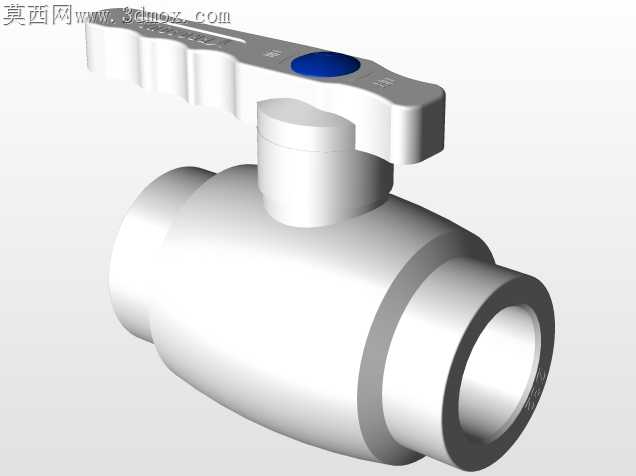

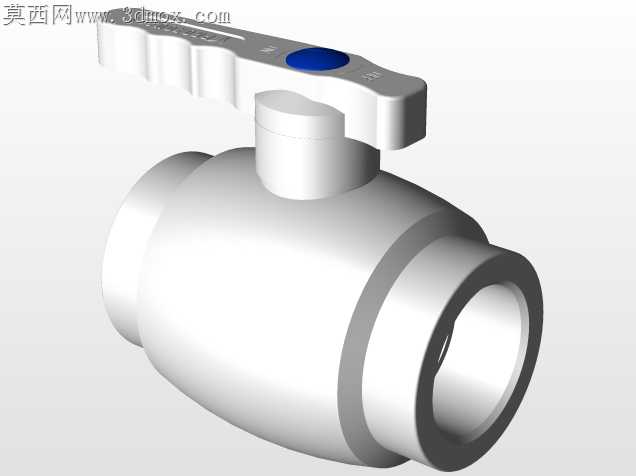

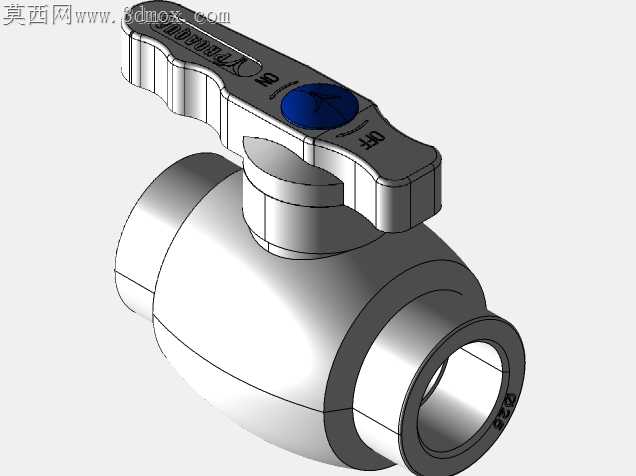

民用给排水管路里，PPR球阀长期受温变循环、水锤冲击影响，手柄与阀芯连接位的滑牙、阀体承口焊接处的应力开裂是最常见的失效点，这套覆盖DN20到DN63全通径规格的球阀结构，在加工适配层面做了不少针对性的细节调整。不同通径的阀体壁厚没有按通径比例等比放大，小通径DN20的阀体承口处做了0.8mm的局部加厚，刚好抵消热熔焊接时热量传导导致的阀座形变，不会出现焊完之后阀芯卡涩转不动的问题，大通径DN63的阀体则在手柄转轴根部加了一圈嵌入式的不锈钢衬套，毕竟大通径阀门开关需要的扭矩更大，纯塑料转轴在反复开关几十次后容易出现磨损旷量，衬套压装位预留了0.02mm的过盈量，常温下压装后不会松脱，也不会因为塑料的冷缩出现衬套移位。手柄的防滑纹路没有做夸张的凸起造型，边缘全部倒了R1.2的圆角，注塑的时候不会出现缺胶、飞边难清理的问题，手柄上的开关指示标识直接做在模具型腔内，成型后和手柄一体，不会因为长期触碰出现标识磨损脱落的情况。阀芯的密封面做了镜面级的曲面抛光处理，和阀座密封圈的接触压痕均匀控制在0.3mm宽度，既保证关闭状态下零渗漏，又不会因为接触面积过大导致开关扭矩过高，哪怕是手劲小的住户也能轻松开闭。阀体两端的承口深度做了差异化设计，冷水用的承口深度比行业常规值浅2mm，热熔时不会因为插入过深导致熔料挤入阀腔内部流道，造成通径缩径影响水流量，热水用的规格承口则加深1.5mm，保证长期在70℃水温下管路连接处不会因为塑料蠕变出现脱管渗漏。手柄末端的蓝色指示点采用和手柄本体同材质的PP塑料嵌件，注塑时直接嵌入成型，不会像胶粘的色标那样在潮湿环境下脱落，不同通径的手柄长度经过扭矩匹配，DN20的手柄长度刚好满足单手操作的力矩需求，DN63的手柄加长了22mm，开关时不需要借助额外的扳手就能实现可靠启闭。阀盖和阀体的连接采用梯形螺纹，螺纹配合处预留了0.1mm的密封胶填充间隙，装配时涂一圈厌氧密封胶就能实现螺纹处的静密封，不需要额外加密封圈，减少了装配时的零件数量，也降低了后续使用中密封圈老化渗漏的概率。流道内壁做了顺滑的圆弧过渡，没有直角台阶，水流通过时的阻力比普通球阀低15%左右，长期使用也不容易在流道内壁积存水垢，适配家装给排水、暖通管路的使用需求。
