发动机薄壳机油存储容器结构设计

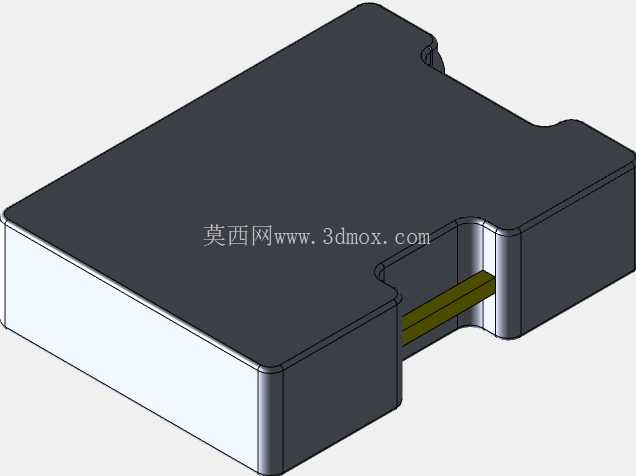

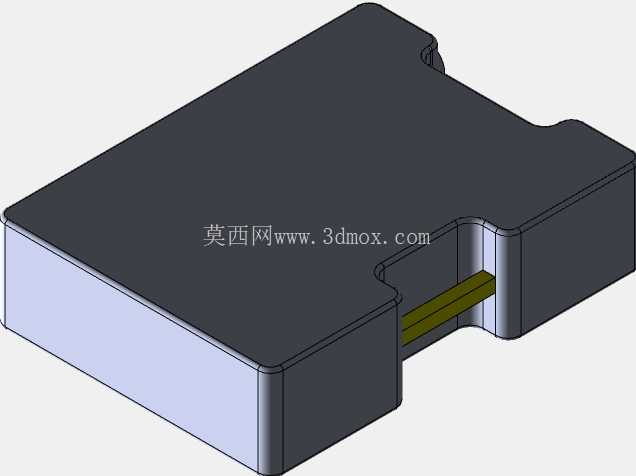

在车用内燃机的润滑回路设计中，机油存储容器是承担润滑介质暂存、散热、杂质初步沉降的核心承载部件，其结构合理性直接影响发动机在复杂工况下的润滑可靠性。本次设计的机油容器针对小排量动力单元的紧凑布局需求，采用一体化压铸成型的薄壳结构，整体轮廓适配发动机侧部安装空间，避开了周边进气管路、启动电机、皮带轮系的运动干涉边界，安装点位的凸台位置与发动机缸体侧方的预留安装孔位完全匹配，无需额外设计转接支架即可完成装配。

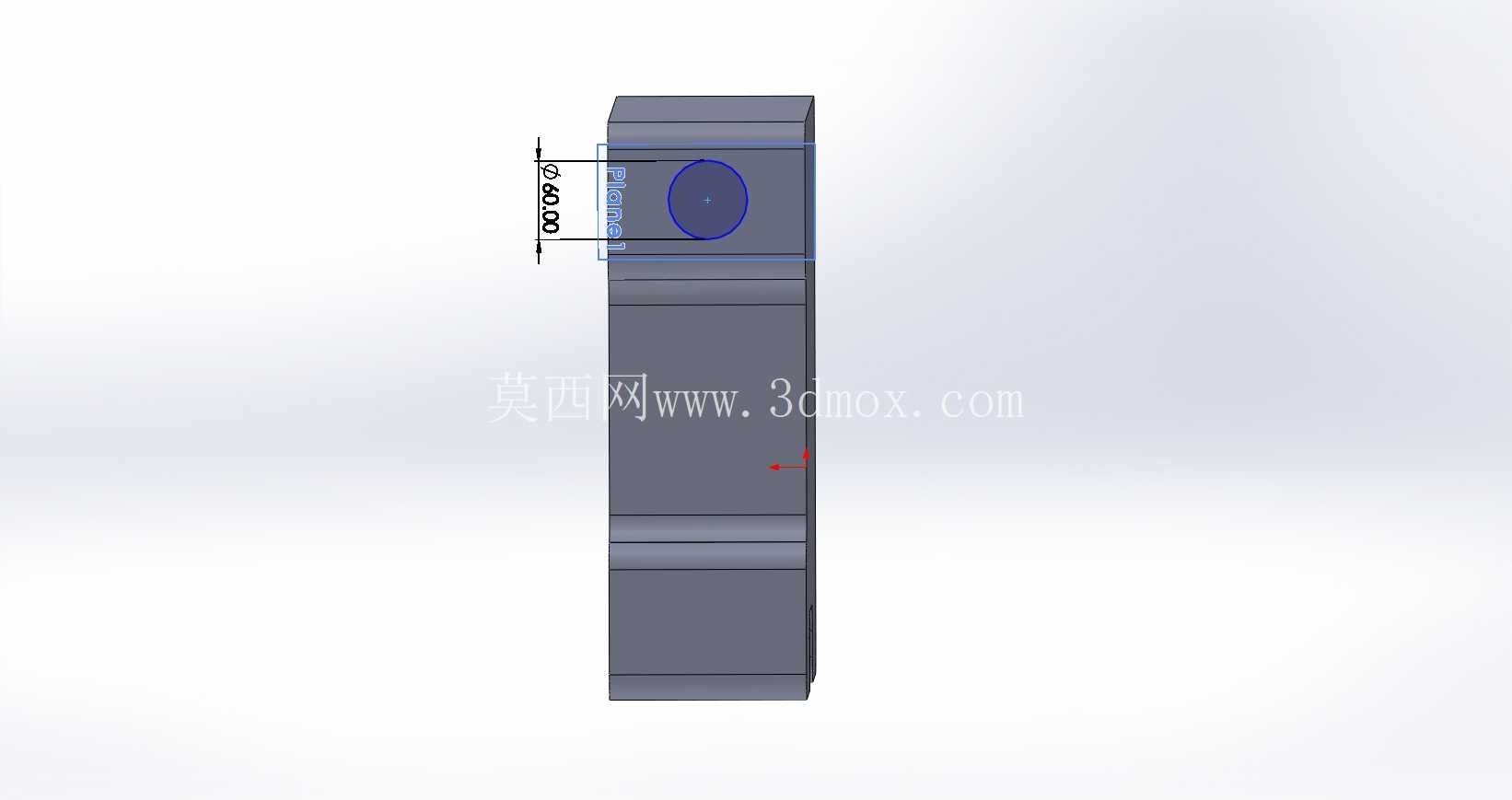

从功能实现角度看，该容器的内腔容积经过精准核算，可满足发动机额定工况下连续运转4小时以上的机油循环储量需求，顶部预留的加注口位置与发动机机油加注管路的走向对齐，加注时机油不会出现溢洒问题，侧方设计的油位观察槽采用半透明嵌件结构，无需拔出油尺即可快速判断当前机油存量，槽体周边做了加厚凸缘处理，避免车辆行驶过程中石子飞溅造成观察窗破损。容器底部设置了带磁性的放油螺塞安装位，可吸附机油循环过程中携带的铁屑杂质，减少机油泵、轴瓦等精密摩擦副的磨粒磨损风险，放油口的位置设计在容器最低点，换油时可将腔内旧机油完全排空，无残留积液死角。

结构设计层面，容器整体外壳壁厚控制在0.7毫米，在保证整体刚度的前提下最大化降低部件自重，为了抵消薄壳结构在压铸成型、车辆振动工况下的变形风险，壳体外表面设计了多道纵横交错的加强筋，筋条高度控制在3毫米以内，既不会额外占用过多安装空间，又能将壳体的整体抗变形能力提升40%以上，可承受发动机运行时的持续振动、以及车辆行驶过程中路面颠簸带来的冲击载荷，不会出现焊缝开裂、壳体渗漏的问题。容器与发动机缸体贴合的安装面做了0.2毫米的平面度公差控制，装配时配合耐油橡胶密封垫，可在-40℃到120℃的工作温度区间内保持可靠密封，不会出现机油渗漏问题。

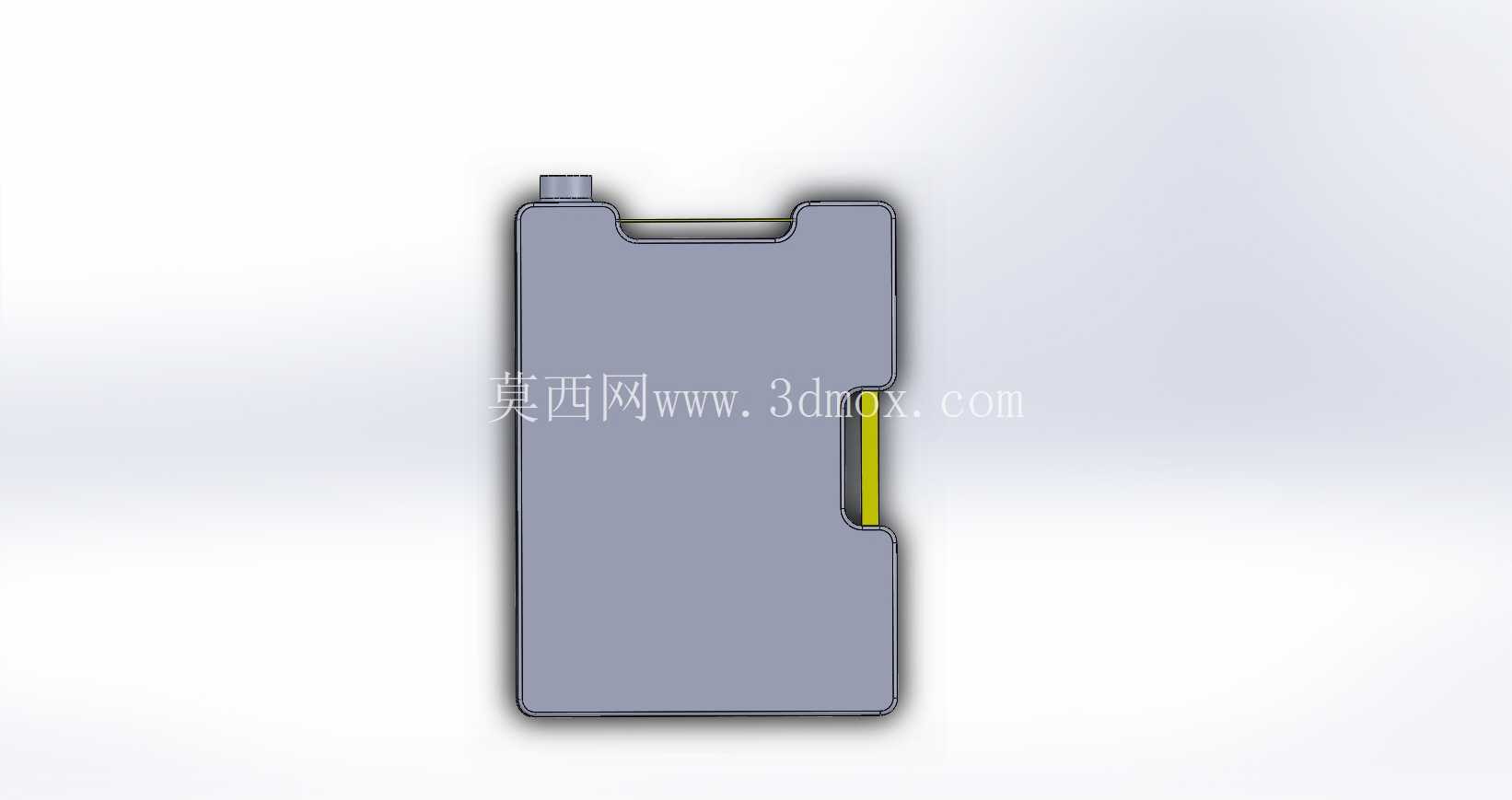

考虑到压铸工艺的成型特性，该容器的所有转角位置都做了R1.5到R3的圆角过渡，避免压铸过程中出现应力集中导致的冷隔、裂纹缺陷，壳体的拔模斜度控制在1.5度，既方便压铸成型后的脱模作业，又不会影响壳体与周边部件的装配间隙。容器侧方设计的黄色标识条位置，用于标注机油液位的上下限刻度，安装后正好处于日常检查的可视角度范围内，维保人员无需俯身即可快速识别液位状态。在流体特性设计上，容器内腔的导流结构可引导回流机油沿腔壁缓慢流入储油区，避免机油回流时过度搅动产生气泡，减少机油泵的气蚀风险，同时内腔的挡油板结构可在车辆急加速、急减速、大角度倾斜工况下，避免机油瞬间涌向一侧导致机油泵吸空，保证润滑系统的持续供油稳定性。

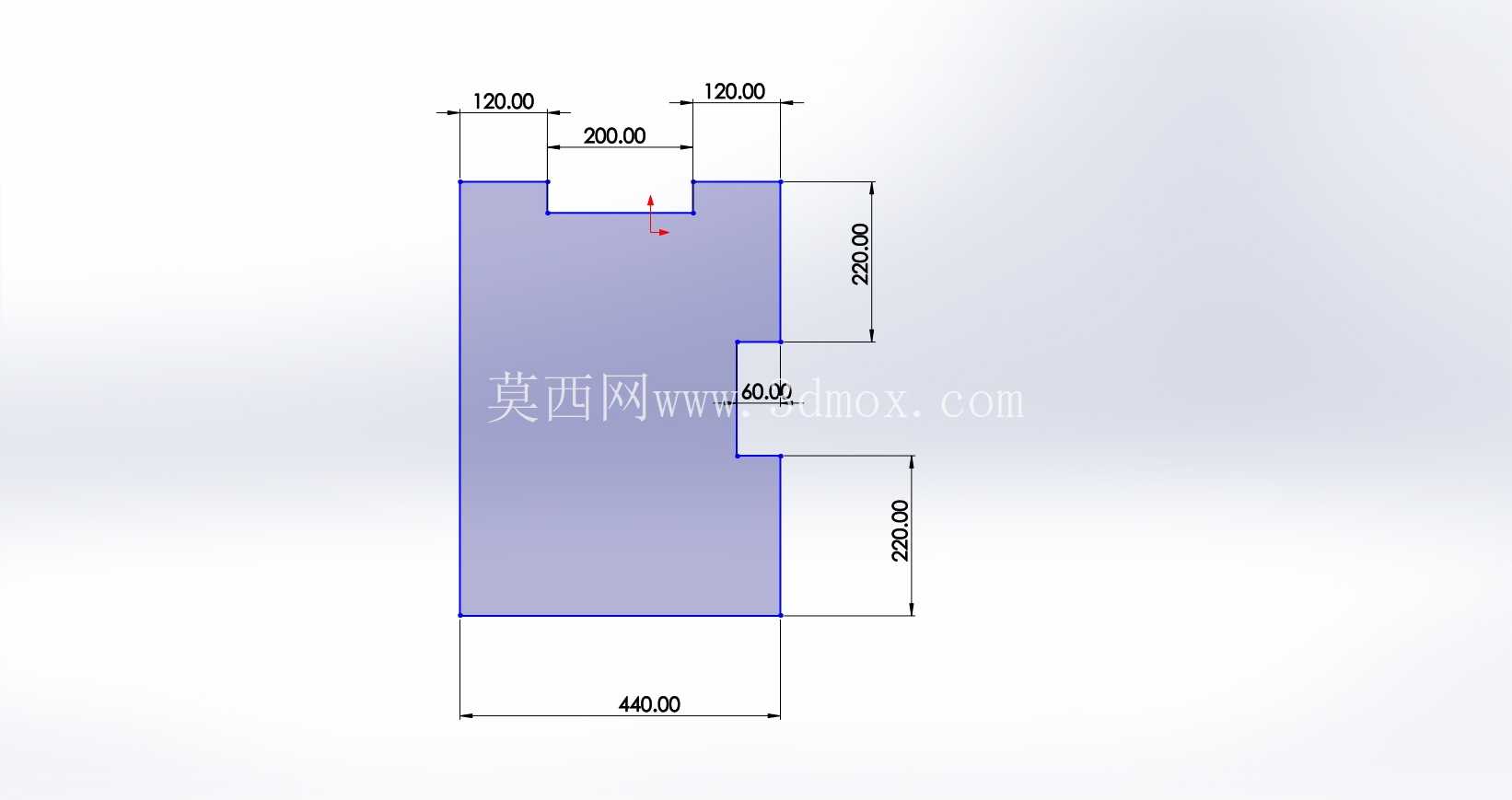

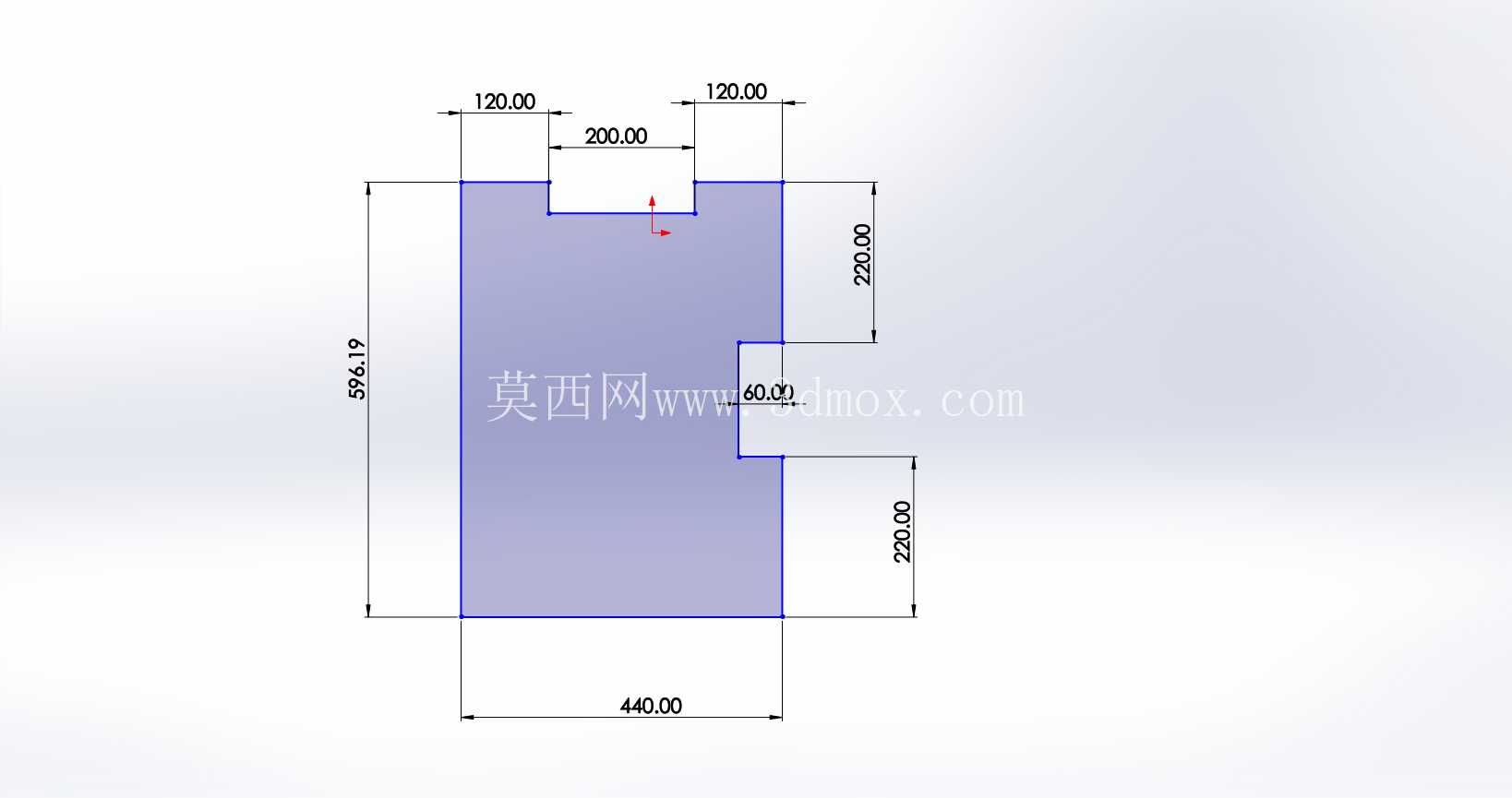

从安装边界来看，该容器的整体外轮廓尺寸适配1.2L到1.6L排量的自然吸气发动机侧装空间，安装点的间距、凸台高度都经过实机匹配验证，装配后与周边排气歧管的隔热罩保持15毫米以上的安全间隙，避免排气侧的高温辐射导致机油温度过高，同时与发动机线束的走向保持10毫米以上的间隙，不会出现线束磨损壳体的问题。在压力承受能力方面，该薄壳结构可承受1.2倍的工作压力无永久变形，满足曲轴箱通风系统接入后的压力波动需求，不会因为腔内压力变化出现鼓胀、凹陷等变形问题。针对长期使用的耐腐蚀性需求，壳体压铸成型后会做表面钝化处理，可抵御机油添加剂、冷凝水的长期腐蚀，设计使用寿命与发动机整机寿命保持一致，无需中途更换。
