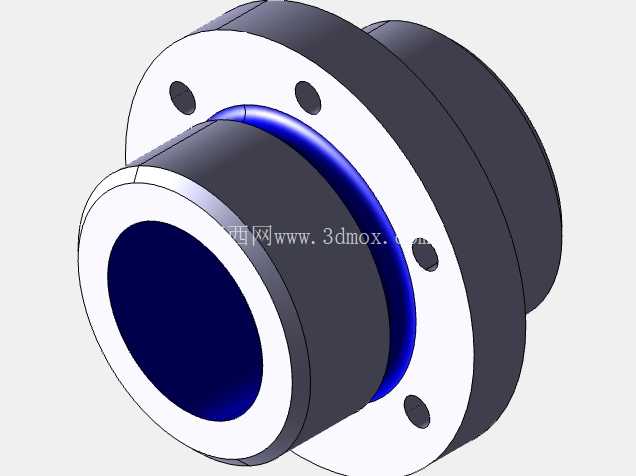

带法兰安装座的中空传动轴结构

这款带法兰安装结构的中空轴类构件，在铸造模配套的传动、定位场景中应用十分广泛，日常在压铸模、重力铸造模的开合模传动链路、模架定位导向单元里，都能见到这类结构的身影。从实际使用场景来看，这类轴件往往承担着双重作用：一方面作为传动链路的扭矩传递载体，将驱动端的回转动力平稳传递到模具的执行端，保证开模、抽芯等动作的同步性；另一方面依靠法兰端的安装孔位，实现自身在模架上的精准定位，避免长期往复动作下出现轴体偏移、传动卡滞的问题。

从结构设计思路来看，这款轴件采用了中空通腔的设计，并非实心轴结构，这一设计并非单纯为了减重，更多是适配铸造模具上的冷却回路、顶出杆穿过的实际需求——很多铸造模的动模侧需要布置贯穿式冷却水路，或是需要让顶杆从轴中心穿过完成脱模动作，中空的腔体刚好可以预留出足够的穿设空间，避免额外在模架上开孔破坏结构强度。法兰端采用了均布的四个安装孔，孔位沿法兰圆周等角度分布，这种排布方式可以让安装螺栓的锁紧力均匀作用在法兰结合面上，避免单侧锁紧导致的轴体偏斜，保证轴的回转中心与安装基准面的垂直度符合装配要求。轴身与法兰的衔接处做了圆弧过渡处理，没有采用直角衔接，这是考虑到铸造模具长期承受交变载荷的工况，圆弧过渡可以大幅降低应力集中系数，避免长期往复受力后在衔接位置出现疲劳裂纹，延长构件的使用寿命。

从安装边界尺寸来看，法兰端的外径大于轴身主体外径，安装时法兰端面会完全贴合在模架的安装基准面上，安装孔的孔径适配常规的内六角圆柱头螺栓，装配时不需要额外加工沉孔即可完成锁紧；轴身的外径公差按照过渡配合的精度设计，装配时可以和配套的轴套、轴承内圈实现紧密配合，不会出现回转过程中的窜动问题。轴的中空内壁做了光滑过渡处理，没有台阶或凸起，当冷却水管从内部穿过时，不会刮伤水管外壁，也不会阻碍顶出杆的往复动作。轴的伸出端长度经过匹配设计，刚好可以和传动齿轮、联轴器的安装深度匹配，不会出现装配后轴端过长干涉其他部件，或是过短导致传动件锁紧不到位的问题。

在实际功能特性上，这款轴件的回转面同轴度控制在较高精度范围内，法兰端面与轴中心线的垂直度也符合模具装配的形位公差要求，装配后可以保证回转过程中径向跳动量控制在允许范围内，避免因为轴件跳动导致的传动异响、模具合模错位等问题。轴身表面的粗糙度设计适配密封件的安装要求，如果需要在轴上加装密封圈防止铸造粉尘、脱模剂进入轴承位置，对应的轴段粗糙度可以满足密封圈的唇口贴合要求，不会出现过快磨损密封件的情况。另外法兰端的安装孔位置度经过严格校核，和模架上对应的安装螺孔完全对齐，现场装配时不需要额外修配孔位即可完成安装，能有效减少模具装配的调试时间。

从设计落地的角度来说，这类轴件在建模时优先保证了各特征的参数关联性，法兰厚度、轴身长度、中空孔径、安装孔分布圆直径这些关键参数都做了参数化关联，如果后续需要适配不同规格的铸造模，只需要调整对应参数即可快速生成新的模型，不需要重新绘制全部特征，能大幅提升同系列构件的设计效率。建模过程中也充分考虑了铸造工艺的可行性，所有壁厚都保持均匀，没有出现局部过厚导致铸造时产生缩孔的问题，衔接处的圆角也符合铸造工艺的拔模要求，后续开模生产时不需要额外做过多的工艺补正，就能直接产出合格的铸件毛坯，减少后续机加工的余量，降低生产环节的成本。
