多孔定位异形金属连接安装板结构

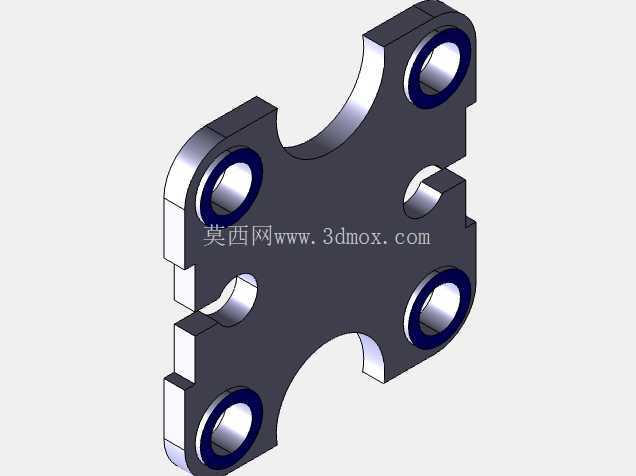

　　在各类工装夹具、液压阀组安装、小型动力单元固定以及非标自动化设备的机架接驳场景中，这类异形多孔安装板是出现频率极高的结构连接件，它的核心作用是解决不同安装基准面之间的转接固定问题，避免直接在主体设备壳体上加工多组安装孔带来的结构强度削弱问题，同时可以抵消部分装配公差，降低现场安装的对位难度。从结构设计逻辑来看，这块安装板没有采用规则的矩形外形，而是根据实际安装空间的避让需求做了多处圆弧切边与凸台结构，四个角位的带衬套安装孔是核心的受力固定位，孔内嵌入的耐磨衬套可以避免反复拆装时金属基体的螺纹或孔壁磨损，提升构件的重复使用寿命，衬套与基体采用过盈压装的配合方式，压装后衬套端面与板面齐平，不会额外占用安装间隙。

　　板身中部的两个半开放缺口槽是为了避让设备上突出的定位销或者管路接头，在安装时不需要将相邻部件完全拆解，只需要将缺口对准突出结构滑入即可完成初步对位，大幅缩减装配工时。设计这类构件时，首先要确认的是安装边界的干涉范围，四个安装孔的中心距公差需要控制在±0.02mm以内，保证与配对安装件的孔位完全重合，避免强行锁附带来的装配应力，长期使用下出现板面变形或者螺栓断裂的问题。板厚的选择需要根据实际承载的载荷计算，这类结构通常采用45号钢或者6061铝合金加工，若用于重载固定场景则需要做调质处理提升整体刚性，表面做发黑或者阳极氧化处理提升防锈能力。

　　安装孔的倒角设计是容易被忽略的细节，孔端做1×45度的倒角既可以引导螺栓顺利穿入，也可以去除加工后的毛刺，避免安装时毛刺脱落掉入设备内部造成卡滞。板面的平面度要求控制在0.05mm以内，保证安装后与相邻构件完全贴合，不会出现局部间隙导致固定后受力不均。在实际选型应用时，需要先核对安装位的周边空间是否与板件的异形轮廓匹配，尤其是圆弧切边的位置要预留至少2mm的安全间隙，避免设备运行时的振动导致板件与周边结构发生摩擦碰撞。中部的缺口槽宽度要比需要避让的构件外径大0.5-1mm，既保证安装时的对位便利性，也不会因为间隙过大导致定位精度下降。

　　这类转接安装板相比一体式的安装基座，加工成本更低，更换维护更加便捷，当安装孔出现磨损时只需要更换这块转接板即可，不需要对主体设备进行返修，在小批量非标设备生产、老旧设备改造升级的场景中应用十分广泛，能够有效降低整体的设计与维护成本，同时提升装配环节的效率，减少现场安装的调整工作量。
